Bateria de estado sólido UAV 8S 40000mAh

A plataforma de estado sólido HSS Energy 8S 40Ah é destinada a projetos de UAV que precisam de uma janela elétrica definida de 29,6 V e uma classe de energia instalada maior do que os pacotes compactos 8S. A especificação fornecida define o teto de carga em 34,0 V, o corte de descarga em 20,0 V, descarga contínua em 80,0 A e descarga máxima em 280 A. Estas são entradas de especificação em nível de pacote para revisão do sistema; a potência da aeronave ainda depende da carga de propulsão, do caminho da corrente, das condições térmicas e da interface aprovada.

Especificações Técnicas

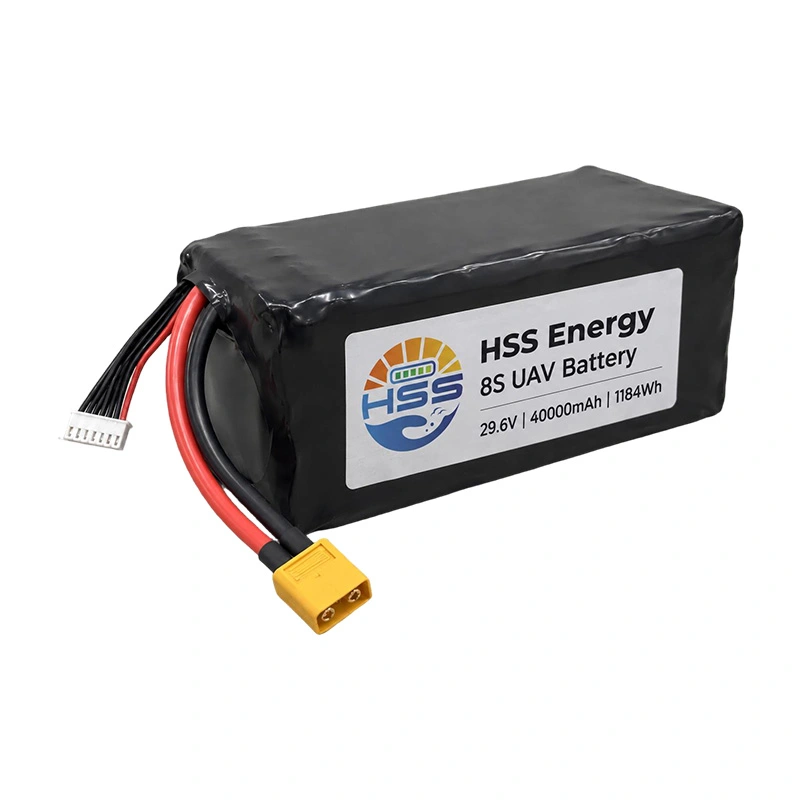

Visualização do produto - configuração de referência termorretrátil preta

Papel da energia e do produto

A posição 8S 40Ah é destinada a programas de aeronaves que necessitam de uma plataforma de 29,6V e uma entrada de energia nominal calculada de 1184Wh. A maior massa acabada e envelope de 93 x 90 x 205mm devem ser avaliados em conjunto com carga útil, centro de gravidade, retenção e trajeto de remoção. O valor de 400Wh/kg pertence à célula individual. Usar 1184Wh e aproximadamente 3,2kg fornece uma referência calculada de pacote completo de cerca de 370Wh/kg; este é um cálculo de pacote, não uma substituição do valor da célula fornecida.

A bateria UAV de estado sólido de 29,6 V 40000 mAh é avaliada pela janela elétrica fornecida, massa acabada e ajuste no compartimento da aeronave como uma configuração, e não apenas pela capacidade.

A bateria do drone 8S 40000mAh deve, portanto, ser comparada pela aceitação de tensão, energia utilizável, massa, caminho de corrente e ajuste do compartimento, e não apenas pela capacidade. A página do produto não converte a energia nominal em tempo de voo; a potência da aeronave, a carga útil, a política de reservas, a eficiência da propulsão e o clima continuam sendo insumos do projeto.

Limites de tensão, carga e corrente

A bateria do drone de 29,6 V 40 Ah tem um corte de carga especificado de 34,0 V e um corte de descarga de 20,0 V. Confirme a distribuição de energia da aeronave, o controlador, os aviônicos e o perfil do carregador em relação a esta janela de tensão total. A corrente máxima de carga é 20,0A a 0,5C. A descarga contínua é 80,0A a 2C, enquanto 280A a 7C é uma especificação de descarga máxima; nenhuma das figuras por si só define a corrente aceitável para toda a aeronave.

A bitola do cabo, a resistência de contato do conector, o raio de curvatura, o aumento de temperatura, o resfriamento e o ciclo de trabalho influenciam o caminho da corrente instalada. A duração do pico não é fornecida na especificação e não é adicionada aqui. A configuração aprovada deverá indicar as condições de corrente máxima aplicáveis ​​antes de um voo ou teste de solo.

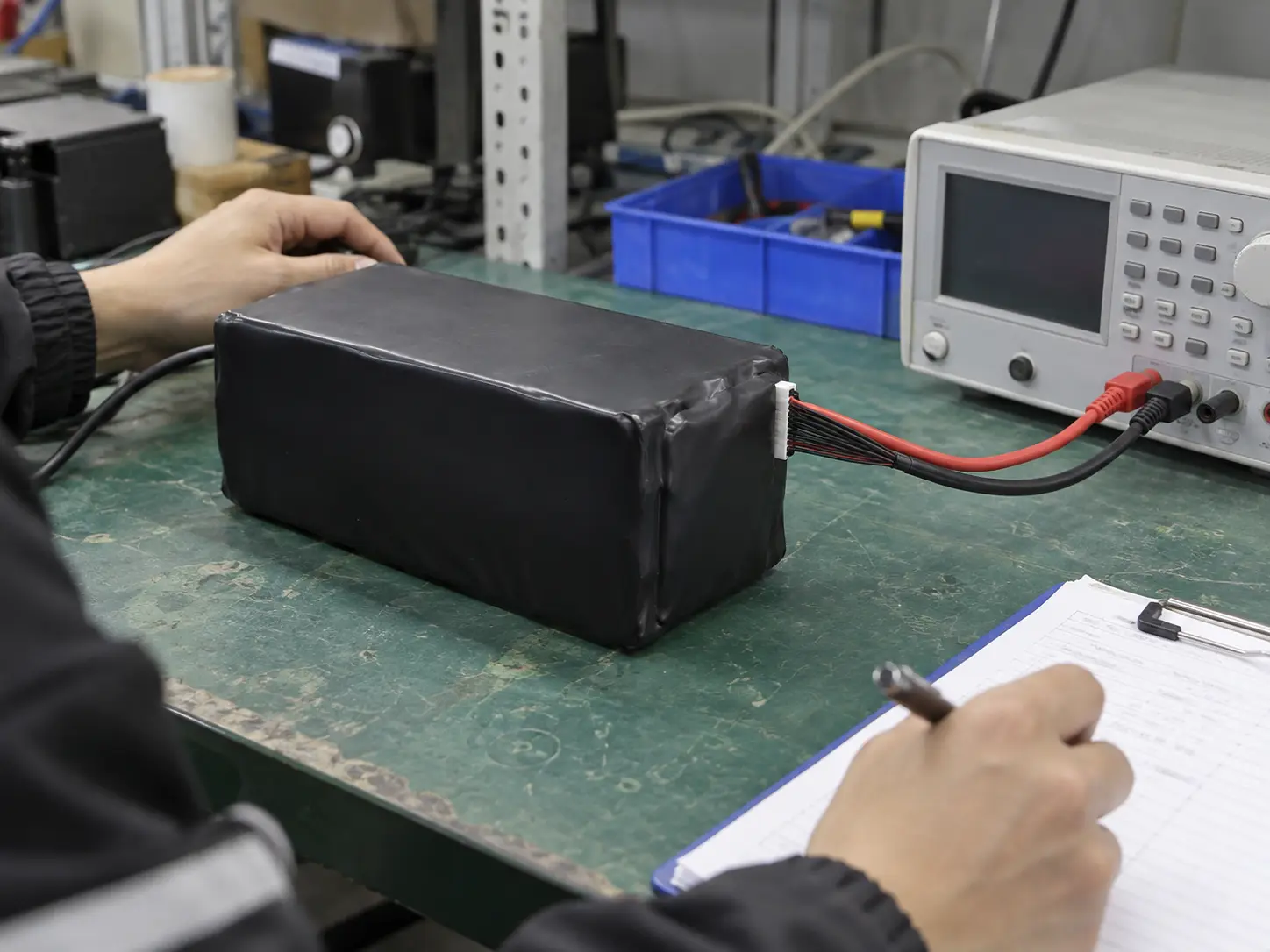

Ilustração do processo - inspeção elétrica conectada

Base celular e construção de pacote de estado sólido

A bateria de estado sólido do drone de 40Ah usa a designação de célula de estado sólido 9987191-40000mAh fornecida. A terminologia do estado sólido aqui segue a origem do produto; por si só, não estabelece uma certificação de segurança universal ou um resultado de teste de embalagem acabada. As verificações da célula de entrada, o isolamento, a junção das abas, o roteamento do chicote e o alívio de tensão devem ser controlados em relação ao registro de montagem aprovado.

O texto da bateria UAV de 400Wh/kg 40Ah refere-se a um pacote construído com células com especificação de densidade de energia de célula individual de 400Wh/kg. Os compradores devem manter a densidade de energia celular, a massa completa e a energia instalada na aeronave como campos de comparação separados ao revisar uma plataforma de UAV de grande energia.

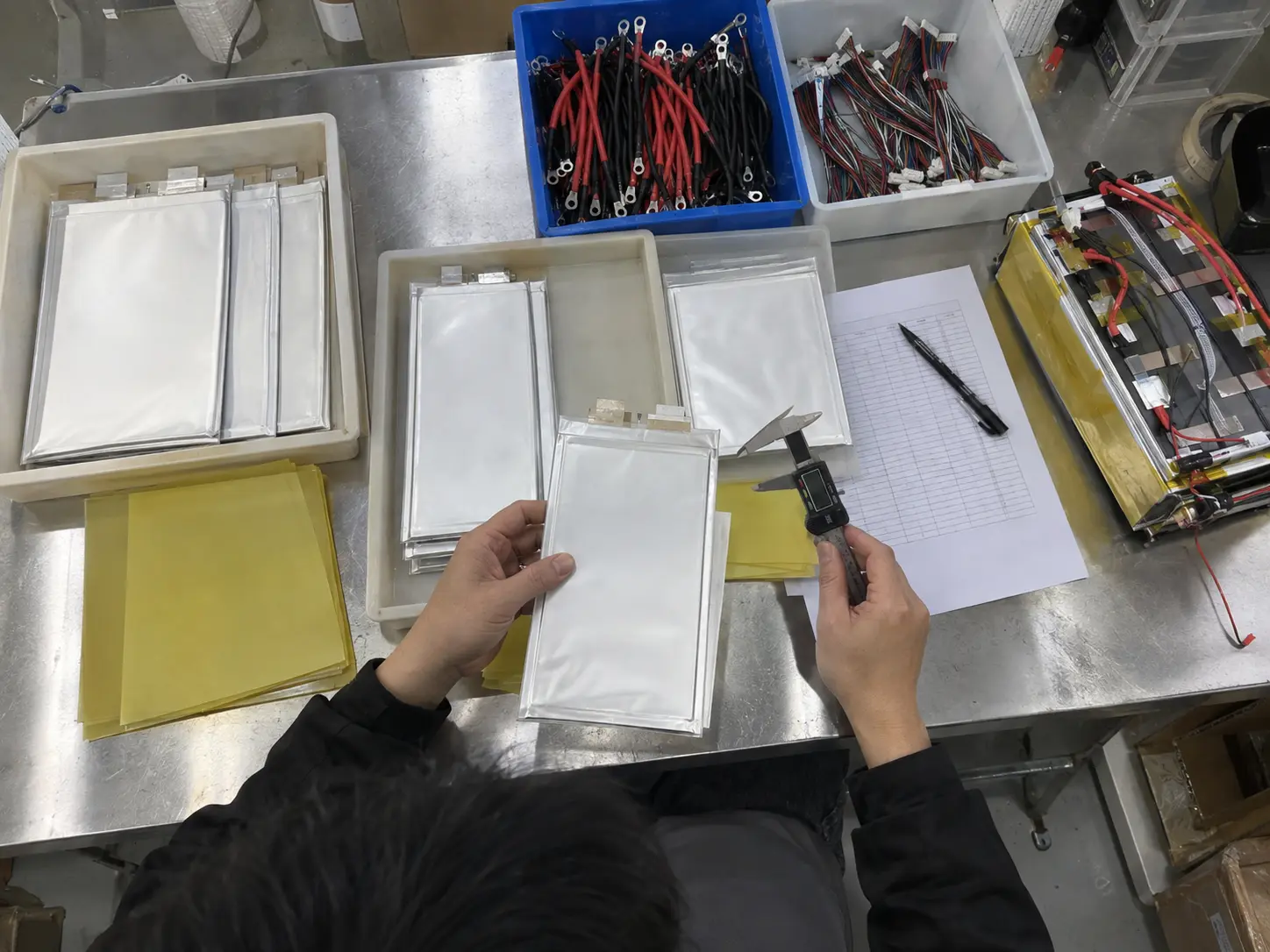

Ilustração do processo - inspeção da célula de entrada e preparação da montagem

Ajuste mecânico e interfaces opcionais

Ilustração dimensional - envelope de embalagem finalizado e referência de interface opcional

A bateria UAV de 40Ah requer espaço livre ao redor do corpo, saída do cabo e acesso ao conector. Confirme a polaridade, o conector correspondente, a pinagem do chicote, a retenção, o resfriamento e o acesso para manutenção no desenho aprovado. O compartimento da bateria deve suportar diretamente o corpo da bateria acabada; cabos e cabos de equilíbrio não devem ser usados ​​como membros de elevação ou retenção.

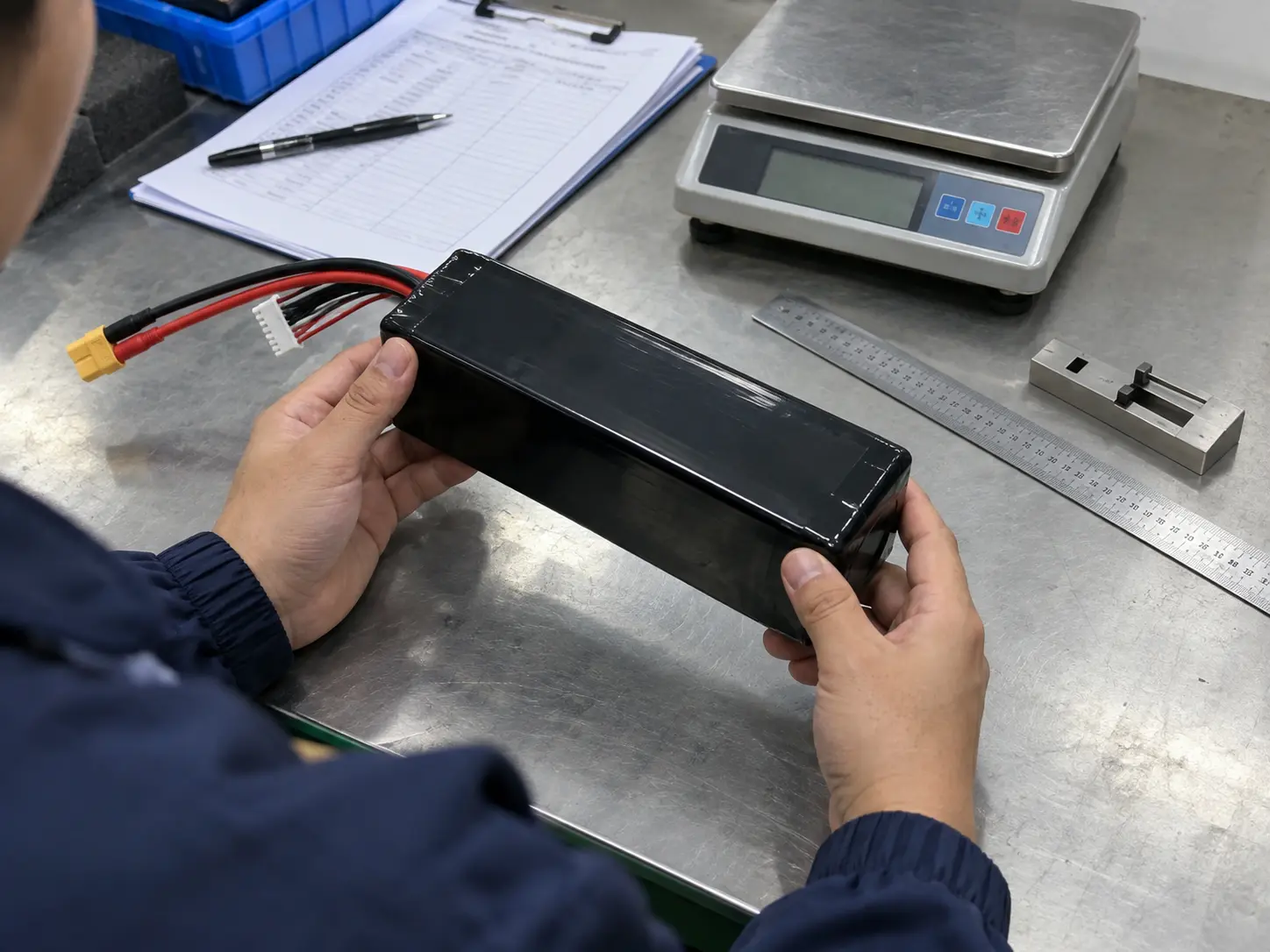

Ilustração do processo - inspeção dimensional e de interface da embalagem acabada

Ajuste da aplicação

O pacote de estado sólido 8S proposto pode ser avaliado para mapeamento, inspeção, levantamento e outras plataformas multirotor que aceitam a janela elétrica de 29,6 V declarada e podem acomodar aproximadamente 3,2 kg mais o hardware de instalação necessário. A adequação final depende da carga da aeronave, corrente média, corrente máxima, carga útil, exigência de reserva, posição da bateria, centro de gravidade, refrigeração e compatibilidade do carregador. Esta página é uma base de avaliação, não uma reivindicação universal de compatibilidade de aeronaves.

Para a bateria UAV de estado sólido 29,6V 8S 40000mAh, a análise do comprador deve manter as entradas elétricas, mecânicas, térmicas e de embalagem juntas antes que a configuração aprovada seja lançada.

Para triagem de compras, envie o modelo da aeronave ou faixa de tensão do sistema, corrente média e de pico medidas, perfil da missão, massa máxima da bateria, dimensões do compartimento, direção de montagem, conector, carregador e quantidade de amostra. A HSS Energy pode então avaliar se esta plataforma 8S exata ou outra posição de tensão e capacidade corresponde melhor à aeronave.

A página usa ilustrações de processos para explicar como as decisões de inspeção, conexão elétrica, envelhecimento, verificação final, armazenamento e embalagem podem ser representadas. São referências visuais de fluxo de trabalho e não registros de fábrica, relatórios de testes ou provas de resultados de lotes específicos.

Conexão de envelhecimento e teste de ciclo

A avaliação de envelhecimento deve conectar os cabos de alimentação principais e o chicote de equilíbrio ao mesmo canal aprovado ou sistema de teste compatível. Cada pacote precisa de identificação clara do canal, suporte de cabo, observação de temperatura e um procedimento de carga-descarga definido. Uma embalagem apoiada em uma prateleira sem conexões elétricas é um armazenamento, não um teste de envelhecimento. O valor de 500 ciclos fornecido é uma referência do produto; o método de teste, profundidade de descarga, temperatura e ponto final de aceitação devem ser definidos para a configuração aprovada.

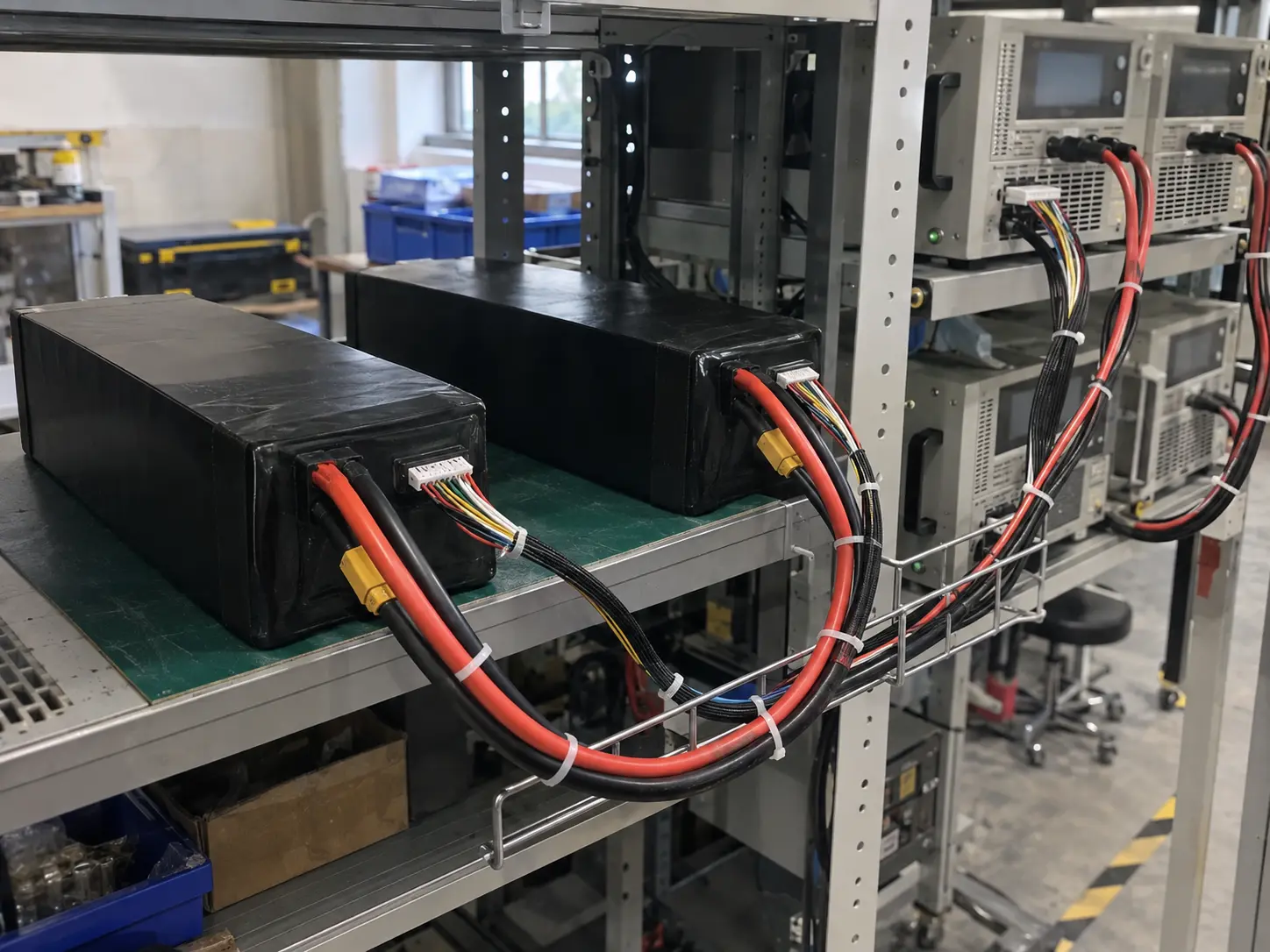

Ilustração do processo - envelhecimento conectado e configuração de teste de ciclo

Conceito de embalagem e frete específico do cliente

A embalagem externa é personalizada de acordo com a necessidade do cliente. A ilustração abaixo mostra apenas um conceito de embalagem: suporte de espuma, recesso de cabo protegido, fechamento da caixa e preparação da carga podem mudar de acordo com as instruções aprovadas de configuração, quantidade, destino e transportadora da bateria. Não é um registro de remessa ou uma reclamação de caixa padrão fixa.

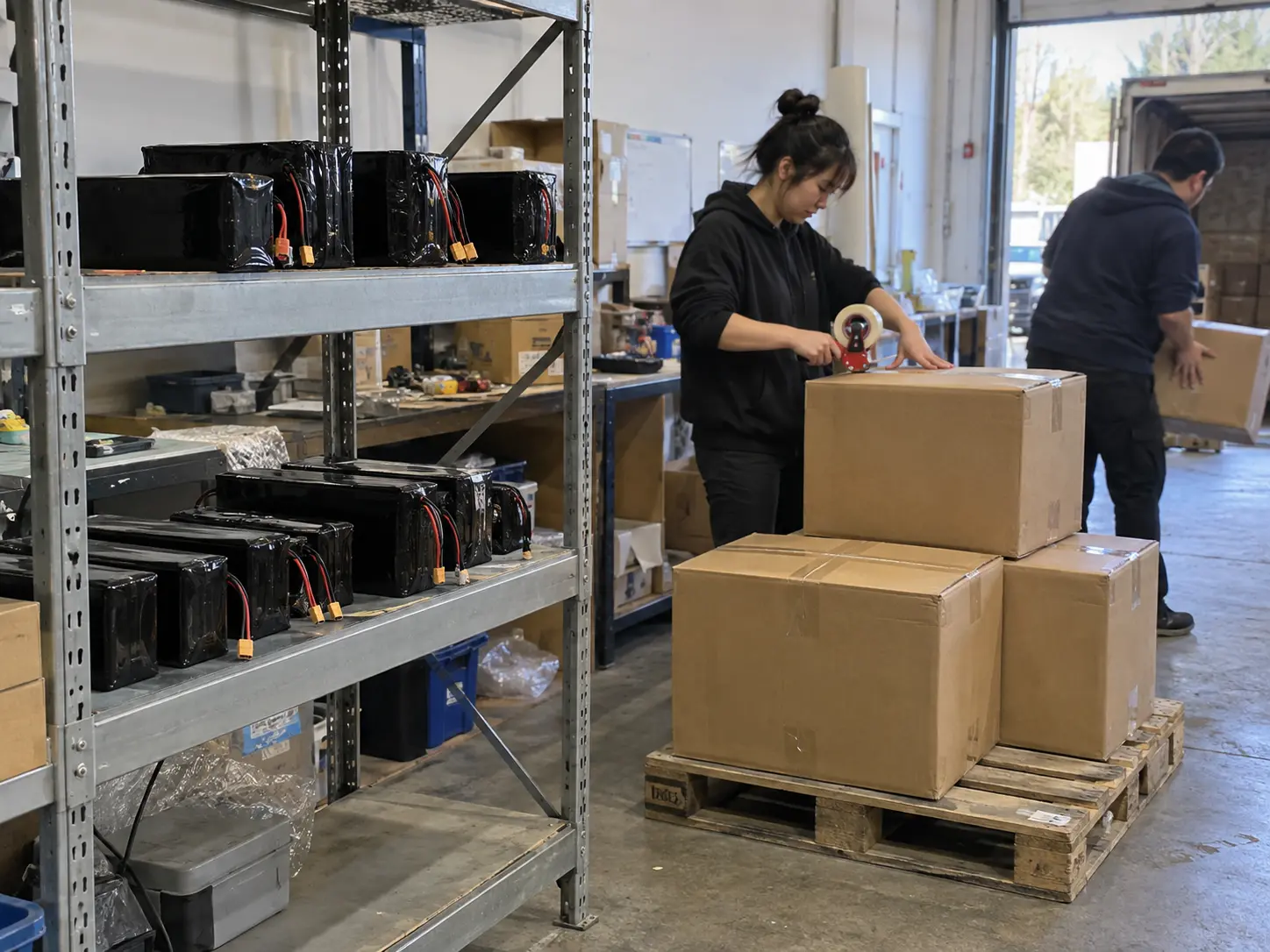

Ilustração do conceito de embalagem e logística - armazenamento, selagem e preparação de carga

Solicite uma revisão de configuração

Para a bateria UAV de estado sólido 29,6V 8S 40000mAh, envie os requisitos da aeronave e o desenho do compartimento da bateria antes da aprovação da amostra. Inclua o perfil atual, carregador, conector, rota do cabo, conexão da balança, método de montagem, faixa de temperatura, requisitos de embalagem e destino. A configuração resultante deve manter as decisões elétricas, mecânicas, de teste e de embalagem em um registro de pedido aprovado.

Perguntas frequentes

400Wh/kg descreve o pacote completo?

Não. O valor fornecido é para células individuais. A referência calculada do pacote completo é de cerca de 370Wh/kg de 1184Wh dividido por aproximadamente 3,2kg, e deve ser tratada como um cálculo e não como uma declaração de densidade de energia do pacote acabado fornecido.

280A é a corrente de descarga contínua?

Não. A taxa de descarga contínua fornecida é de 80,0A a 2C. O valor 280A é a especificação de descarga máxima em 7C; sua duração aplicável e condições térmicas não são fornecidas.

Qual terminal do carregador deve ser revisado?

Revise um perfil de carregamento 8S aprovado que pare em 34,0 V e não exceda a corrente de carga máxima especificada de 20,0 A. Confirme a pinagem e a polaridade do chicote de equilíbrio antes da conexão.

O XT90 e os comprimentos dos cabos podem ser alterados?

A fonte lista um plugue de alimentação XT90 opcional, cabo de alimentação 8AWG 150 mm, chicote de equilíbrio 22AWG 150 mm e plugue de equilíbrio XH-9P (B0-B8). O conector, o comprimento, a polaridade e a direção de saída devem ser fixados no desenho do pedido aprovado.
