Bateria do UAV de 6S 30000mAh

A bateria UAV 6S 30000mAh fornecida pela HSS Energy é um pacote de estado semi-sólido de 22,2 V e 30 Ah construído em torno de uma plataforma de célula individual de 350 Wh/kg. A energia nominal é de 666Wh e a massa da embalagem acabada é de aproximadamente 2,05kg, dando uma referência calculada de embalagem completa de cerca de 325Wh/kg. A largura de 68 mm mantém o pacote materialmente mais estreito do que a plataforma de alta energia de 40Ah, enquanto a classificação contínua verificada de 90A dá a este SKU uma função diferente das opções mais leves de 16Ah e 22Ah.

O principal motivo de compra não é apenas a capacidade máxima. O HSS 6S30Ah está posicionado para programas personalizados de aeronaves 6S que precisam de um passo de corrente sustentada mais forte enquanto permanecem dentro de uma arquitetura familiar de 22,2V. A adequação final ainda depende dos limites de tensão da aeronave, corrente constante e máxima, duração da corrente máxima, geometria do compartimento da bateria, conector, perfil do carregador, temperatura e validação da amostra.

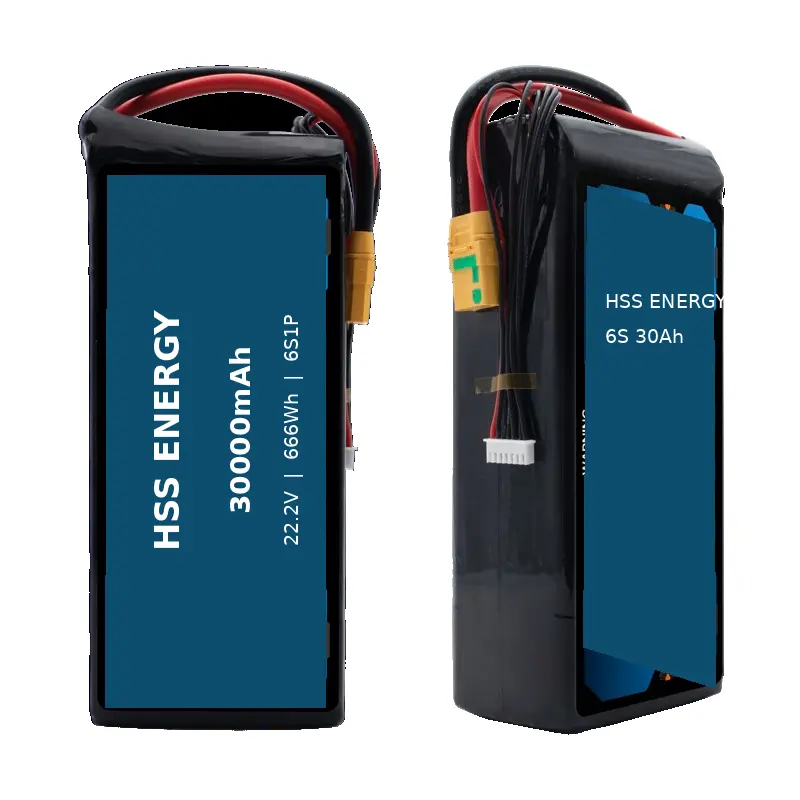

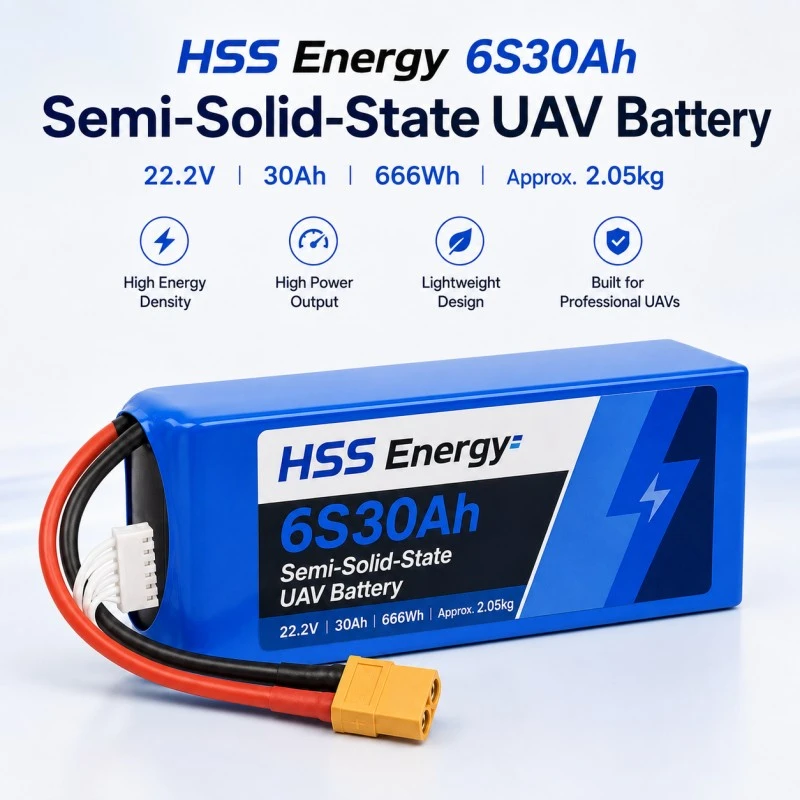

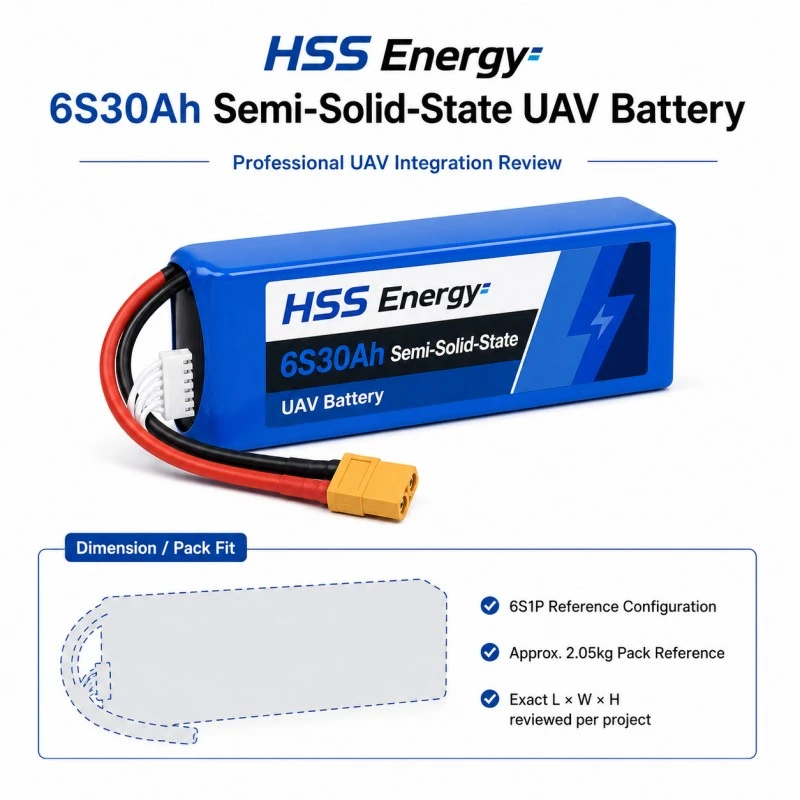

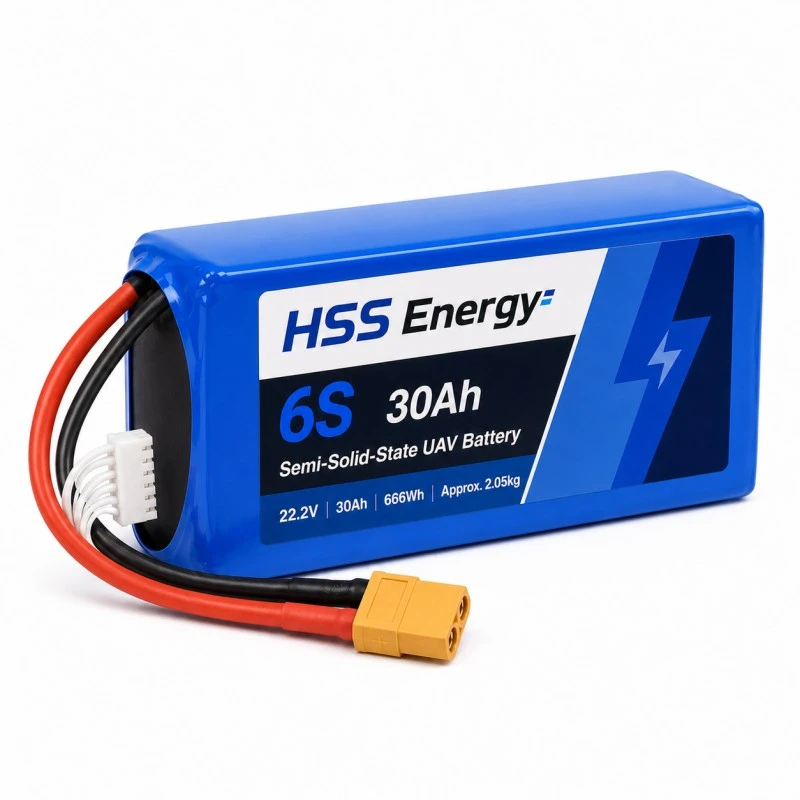

HSS Energy HSS 6S30Ah vistas frontal e lateral do produto.

Especificações do Produto - Elétrica e Energia

Especificações do Produto - Operacional, Mecânica e Interface

Os resultados do ciclo de vida variam de acordo com a taxa de carga/descarga, profundidade de descarga, temperatura, prática de armazenamento e critérios de fim de vida. Use as condições de teste e aceitação aplicáveis ​​à configuração solicitada aprovada.

Limite de corrente: carga sustentada primeiro, corrente máxima em segundo

Para esta bateria UAV de estado semi-sólido, a classificação contínua verificada é 90A a 3C. O valor 300A é a classificação de descarga máxima de 10C e não deve ser tratado como corrente contínua. A duração da corrente máxima aplicável é definida de acordo com a configuração aprovada da bateria, condição de partida, resfriamento, temperatura e ciclo de funcionamento da aeronave. Forneça registros de corrente medidos sempre que o sistema de propulsão se aproximar do limite superior de corrente.

Por que 30Ah existe na matriz de produtos HSS 6S

HSS 6S30Ah não é uma página ampliada de 22Ah e não é uma página reduzida de 40Ah. Seu papel matricial é a maior corrente sustentada dentro da família 6S. A comparação abaixo é uma orientação de seleção de família de produtos com base na energia verificada, massa, corrente contínua, plataforma celular e envelope mecânico; não é uma declaração automática de compatibilidade de aeronaves.

Comparada com HSS 6S22Ah, a plataforma de 30Ah adiciona 177,6Wh de energia nominal e 24A de corrente contínua, ao mesmo tempo que aumenta a massa aproximada da embalagem em cerca de 430g e a largura em 13mm. Comparado com a plataforma 40Ah High Energy, o HSS 6S30Ah transporta 222Wh menos energia nominal, mas tem uma classificação de corrente contínua 10A mais alta, é cerca de 300g mais leve e usa um envelope mais fino e curto de 68 x 78 x 195 mm. É por isso que a função da bateria UAV de alta corrente 6S pertence ao slot de 30Ah, em vez de ser duplicada em toda a família.

Ajuste da aplicação: aeronaves 6S em funcionamento que precisam de corrente mais sustentada

A posição da bateria do drone de 30Ah é destinada a aeronaves 6S customizadas, onde a demanda elétrica sustentada é um fator central de seleção. O ajuste primário é um utilitário 6S personalizado ou uma plataforma multirotor funcional que pode acomodar aproximadamente 2,05 kg de massa de bateria e o pacote de 68 x 78 x 195 mm. A avaliação secundária pode incluir observação agrícola, industrial compatível ou projetos multirotores de grande formato quando os requisitos completos de tensão, corrente, mecânica e carregador forem confirmados.

Ajuste Mecânico e Power-Path

Uma bateria de lítio UAV deve ser avaliada como parte da instalação da aeronave, e não como um número de capacidade isolado. Confirme o centro de gravidade, restrição, acesso ao conector, raio de curvatura do cabo, resfriamento, caminho de remoção da bateria e envelope máximo instalado. O cabo de alimentação de referência 10AWG e o conector XT90 são opções, portanto o comprimento final do cabo, a polaridade, a direção de saída e a disposição do conector devem ser congelados no desenho aprovado.

Entradas de seleção OEM

Para uma análise da bateria UAV de 22,2 V 30000 mAh, envie à HSS Energy o tipo de aeronave ou projeto, faixa de tensão operacional, corrente constante, corrente máxima e duração, perfil de missão alvo, massa máxima da bateria, desenho do compartimento da bateria, conector, comprimento do cabo, informações do carregador, temperatura operacional, quantidade de amostra e destino.

Quando 30Ah não é o slot de matriz correto

Visibilidade do processo de produção para compradores OEM

Para esta plataforma 6S de corrente mais alta, a visibilidade do processo ajuda os compradores OEM a entender como a preparação do processo celular e os equipamentos de processamento de eletrodos se encaixam no fluxo de trabalho de fabricação. As fotografias da oficina abaixo mostram equipamentos de produção e áreas de processo organizadas. Eles são apresentados apenas no contexto de fabricação; os requisitos de qualidade do produto final são definidos pela especificação aprovada e pelo plano de aceitação da amostra.

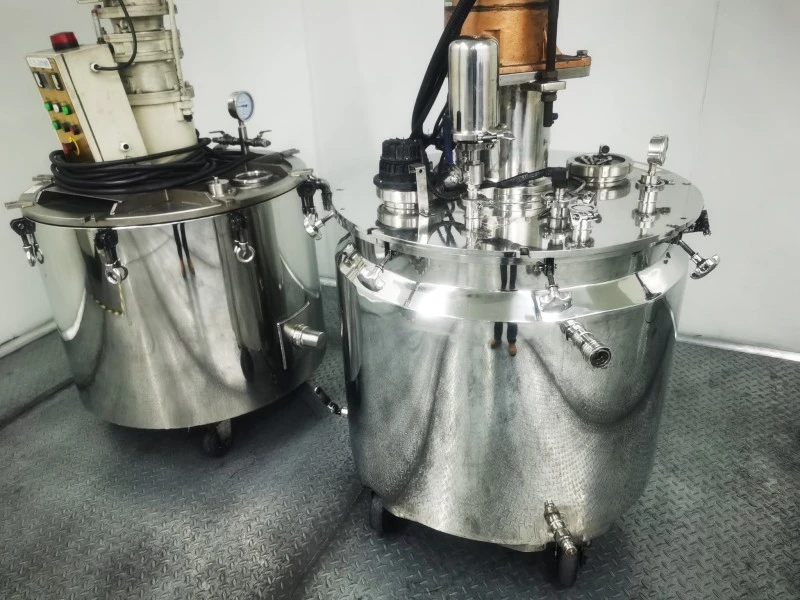

Equipamento de mistura de processo celular na área de produção.

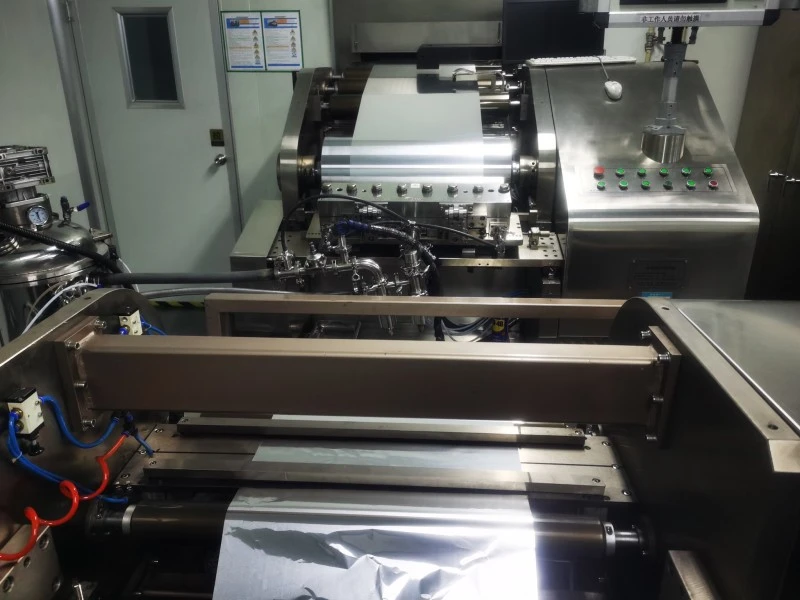

Equipamento de processamento de eletrodos no fluxo de trabalho de produção.

Do requisito atual à configuração liberada

O caminho comercial para o HSS 6S30Ah deve começar com o perfil atual da aeronave e não apenas com a capacidade. A HSS Energy pode então congelar os limites elétricos, o envelope mecânico, a configuração do cabo e do conector, a etiqueta, os requisitos do carregador e os critérios de aceitação da amostra antes que o desenho do pedido seja liberado.

Lista de verificação de congelamento de configuração OEM

Perguntas frequentes

Qual é o principal papel do HSS 6S30Ah na matriz de produtos?

É a opção 6S de maior corrente na atual matriz de capacidade HSS. Combina energia nominal de 666Wh com descarga contínua de 90A e um envelope de 68 x 78 x 195mm, posicionado entre a plataforma mais leve de 22Ah e a plataforma de maior energia instalada de 40Ah.

350Wh/kg descreve a bateria finalizada?

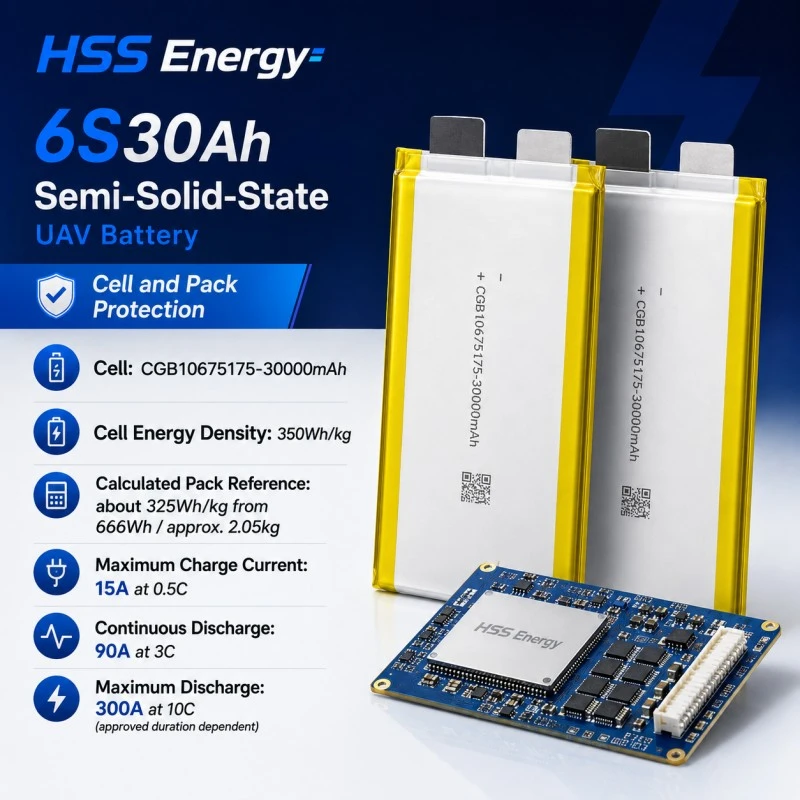

Não. 350Wh/kg é o valor de densidade de energia de célula individual. Com base na energia nominal de 666Wh e aproximadamente 2,05kg de massa acabada, a referência calculada do pacote completo é de cerca de 325Wh/kg.

300A é a classificação de descarga contínua?

Não. A descarga contínua é de 90A a 3C. O valor de 300A é a descarga máxima a 10C e a duração aplicável segue a configuração aprovada e as condições de operação.

Por que eu selecionaria 30Ah em vez de 40Ah?

Selecione 30Ah quando a classificação de corrente contínua de 90A, a massa aproximadamente 300g menor e o envelope menor de 68 x 78 x 195mm forem mais importantes do que a energia instalada mais alta da plataforma de 40Ah e a referência de energia específica do pacote calculada mais alta.

Quais configurações de cobrança são especificadas?

A corrente máxima de carga é de 15A a 0,5C com um corte de carga de 25,5V. Use o perfil do carregador e a conexão da balança aprovados para a configuração 6S solicitada.

O XT90, o comprimento e a direção do cabo podem ser personalizados?

A configuração de referência inclui um conector XT90 opcional, cabo de alimentação 10AWG de 150 mm e conexão de equilíbrio XH-7P. O conector final, o comprimento do cabo, a polaridade e a direção de saída podem ser revisados ​​e registrados no desenho do pedido aprovado.

Este é um substituto imediato para uma bateria UAV inteligente proprietária?

Não automaticamente. Sistemas proprietários podem exigir funções de comunicação, gabinete, travamento, monitoramento ou carregamento além da tensão e da capacidade. Envie a interface da bateria da aeronave e os detalhes do carregador para análise.

Envie o perfil atual da aeronave, o desenho do compartimento da bateria e os detalhes do carregador para que a HSS Energy possa confirmar se o HSS 6S30Ah é a posição correta da matriz para amostragem.
