Bateria do UAV de 6S 22000mAh

A bateria UAV 6S 22000mAh da HSS Energy está posicionada como o SKU de ponte de alta energia e envelope estreito dentro da atual família HSS 6S. Sua energia nominal de 488,4Wh é 133,2Wh acima da plataforma de 16Ah, enquanto a massa acabada aumenta em aproximadamente 140g e a largura da embalagem aumenta de 50mm para 55mm; a espessura e a altura permanecem na mesma classe de 78 x 195 mm.

O valor de 350Wh/kg se aplica à plataforma de célula individual. Usando 488,4 Wh de energia nominal do pacote e aproximadamente 1,62 kg de massa do pacote acabado, obtém-se cerca de 301 Wh/kg como referência calculada do pacote completo. Esta distinção é mantida explícita para que os projetistas de aeronaves possam avaliar energia, massa, corrente sustentada e espaço de instalação sem confundir valores de nível de célula e de pacote.

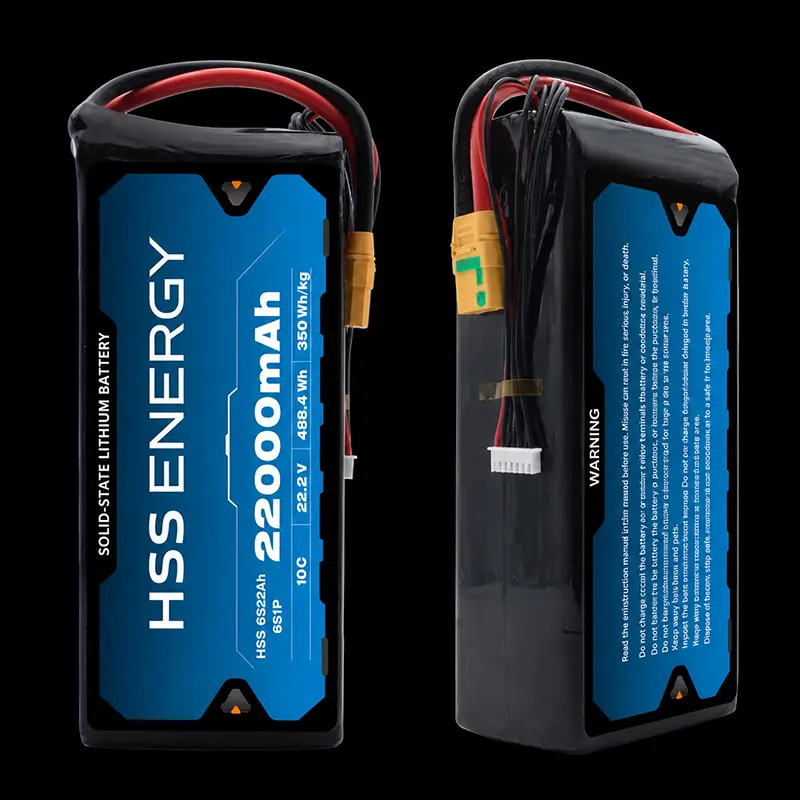

HSS Energy HSS 6S22Ah vistas frontal e lateral do produto.

Especificações do produto

Os resultados reais do ciclo de vida variam de acordo com a taxa de carga e descarga, profundidade de descarga, temperatura, prática de armazenamento e critério de fim de vida selecionado. Utilize as condições de aceitação definidas para a configuração HSS 6S22Ah aprovada.

Referência de interface de potência e equilíbrio

O papel dos 22Ah na matriz de produtos HSS 6S

A bateria do drone 6s 22000mAh não está posicionada como uma cópia menor do modelo de 30Ah ou uma cópia maior do modelo de 16Ah. Sua função é oferecer aos compradores uma opção 6S de capacidade média que aumenta a energia instalada enquanto mantém o pacote dentro de uma largura estreita de 55 mm. A tabela abaixo é uma orientação de seleção de HSS para triagem de família de produtos, e não uma declaração automática de compatibilidade de aeronave.

Por que o slot de 22Ah é importante: em comparação com o HSS 6S16Ah, a energia nominal aumenta em 37,5%, enquanto a massa aproximada do pacote aumenta em cerca de 9,5% e a largura em 5 mm. Comparado com o HSS 6S30Ah, o pacote de 22Ah é aproximadamente 430g mais leve e 13mm mais estreito, enquanto a plataforma de 30Ah oferece mais energia instalada e maior corrente contínua. Isso cria uma etapa de seleção clara antes de passar para arquiteturas maiores de 30Ah/40Ah. Esse posicionamento torna o HSS 6S22Ah uma opção de bateria UAV de alta densidade de energia para equipes que precisam de um passo claro acima de 16Ah sem passar diretamente para a classe mais ampla de 30Ah.

Integração de envelope estreito: energia, largura e corrente

Para uma bateria de drone de 22,2 V 22 Ah, o ajuste da aeronave deve ser selecionado do pacote completo para fora: envelope de 55 x 78 x 195 mm, massa de aproximadamente 1620 g, saída de cabo, acesso ao conector, retenção e localização do centro de gravidade. A plataforma 22Ah mantém a mesma classe de espessura de 78 mm e altura de 195 mm do HSS 6S16Ah, adicionando apenas 5 mm de largura nominal.

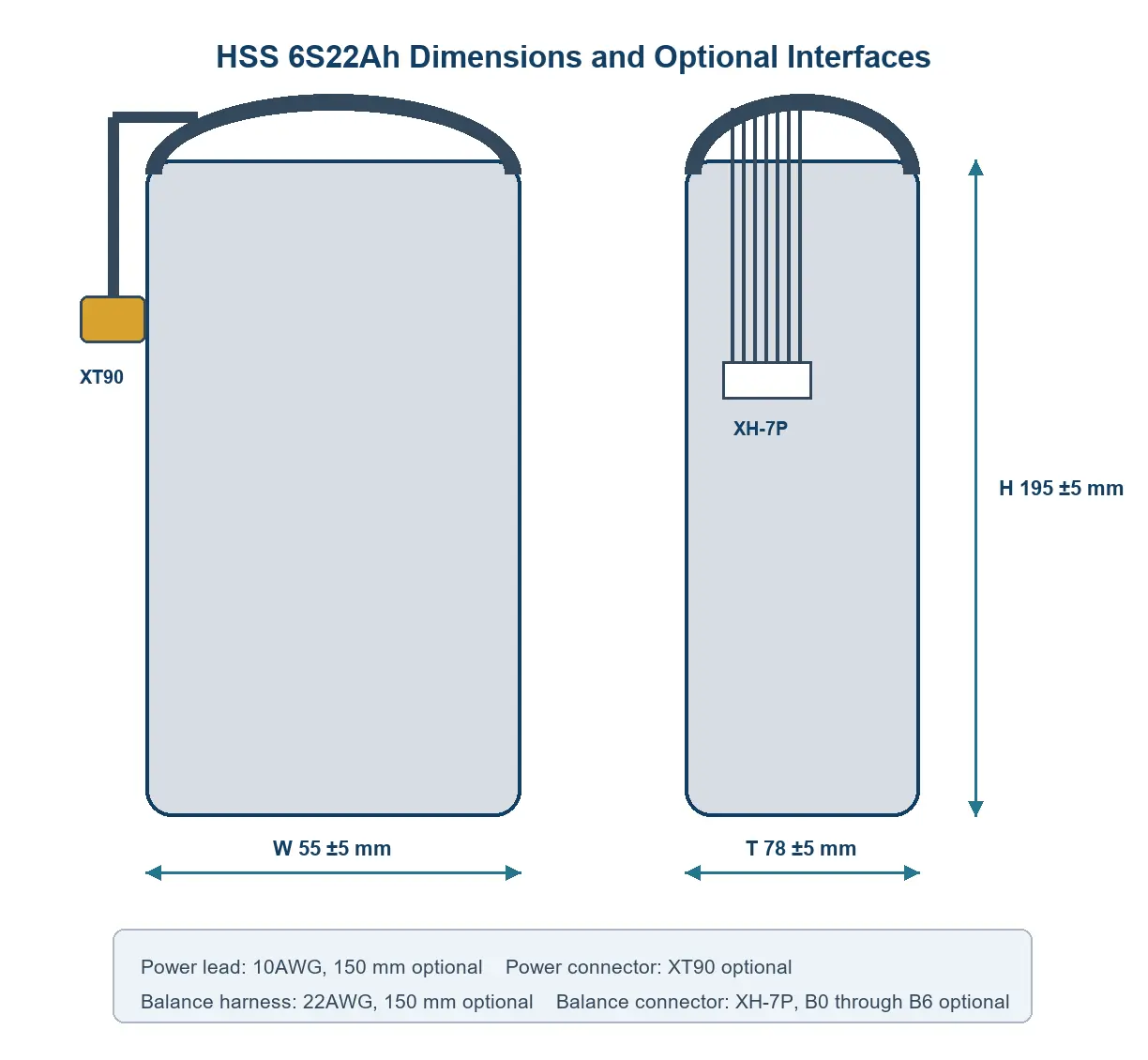

Referência dimensional e de interface opcional HSS 6S22Ah.

Quem deve avaliar esta plataforma 22Ah?

Para compradores que comparam uma bateria de estado sólido 6S da família HSS 6S, esse SKU é mais forte quando a questão do design não é simplesmente a capacidade máxima. Destina-se à avaliação em nível de projeto onde um multirotor personalizado médio ou uma plataforma de observação/câmera profissional precisa de mais energia nominal do que a classe compacta de 16Ah, mas ainda se beneficia de um pacote mais estreito e mais leve do que as alternativas de 30Ah/40Ah.

Dados da aeronave para confirmar antes da amostragem

Fornece tensão nominal e máxima da aeronave, corrente média medida, corrente de pico e duração, desenho do compartimento da bateria, massa máxima da bateria, restrição do centro de gravidade, conector, direção do cabo, perfil do carregador, temperatura operacional e quantidade de amostra. A HSS Energy usa essas entradas para determinar se a configuração 22Ah deve prosseguir para a avaliação da amostra ou se outra posição da matriz 6S é mais apropriada.

Quando outra posição da matriz HSS pode ser melhor

Oficina de produção padronizada e visibilidade do processo

Repetir a produção de uma bateria UAV de 22,2 V 22.000 mAh não é apenas uma decisão de especificação; Os compradores OEM também precisam de confiança na organização da produção e na visibilidade do processo. A HSS Energy utiliza áreas de produção organizadas e equipamentos dedicados de processamento de baterias para apoiar o fluxo de trabalho de fabricação de células/pacotes, controle em processo e transferência de amostra para produção. As configurações exatas do processo e os critérios de aceitação específicos do modelo são definidos para a configuração aprovada.

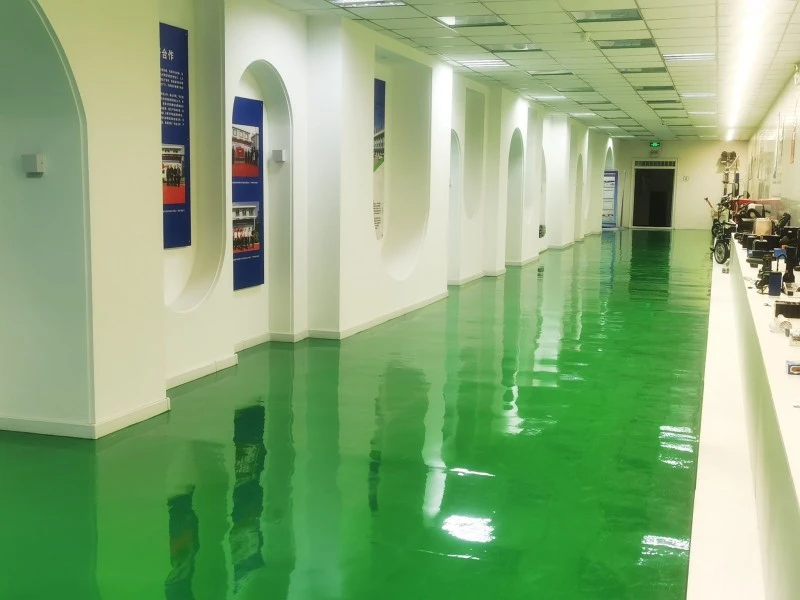

Área de produção organizada utilizada como evidência do ambiente de oficina.

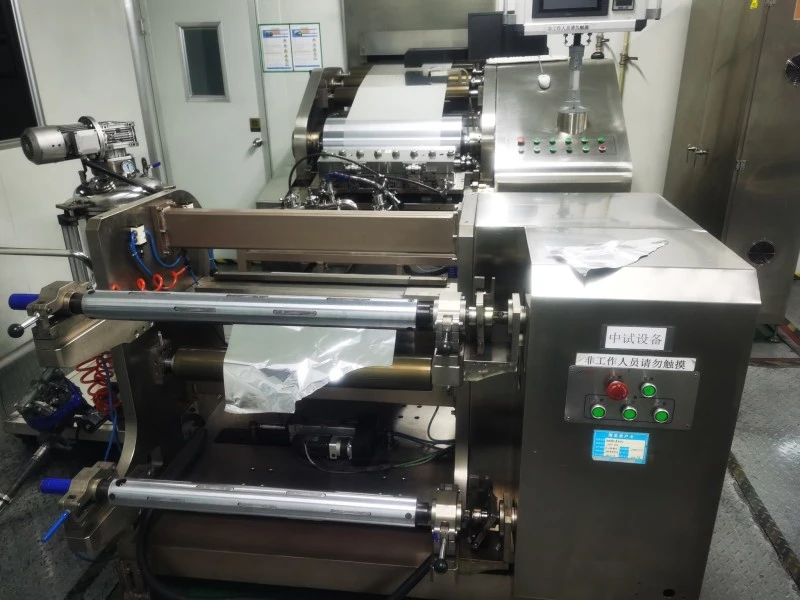

Equipamento de processamento de folhas no fluxo de trabalho de produção de baterias.

Da seleção 6S à configuração de produção aprovada

O HSS 6S22Ah é lançado por meio de uma revisão de engenharia, e não apenas pela etiqueta de capacidade. O processo de seleção mantém os limites elétricos, as interfaces mecânicas e a aceitação da amostra alinhados antes da produção em volume.

Este processo ajuda os compradores a comparar a família 16Ah/22Ah/30Ah/40Ah em uma base de engenharia comum, mantendo cada pacote pedido vinculado a seu próprio desenho aprovado, disposição de cabos e limites operacionais.

Perguntas frequentes

Qual é o principal papel do HSS 6S22Ah na matriz do produto?

É a opção 6S de capacidade média e alta energia entre a plataforma compacta de 16Ah e as classes maiores de 30Ah/40Ah. A função de seleção é baseada nas diferenças verificadas de energia, massa, corrente e envelope mecânico; a compatibilidade final da aeronave ainda requer revisão de engenharia.

350Wh/kg descreve a bateria finalizada?

Não. 350Wh/kg é o valor de densidade de energia de célula individual. Com base na energia nominal de 488,4 Wh e aproximadamente 1,62 kg de massa da embalagem acabada, a referência calculada da embalagem completa é de cerca de 301 Wh/kg.

220A é a classificação de descarga contínua?

Não. A descarga contínua é de 66A a 3C. O valor 220A é a classificação de descarga máxima de 10C e sua duração aplicável depende da configuração aprovada e das condições de operação.

Quais configurações de carga são especificadas?

A corrente máxima de carga é 11A a 0,5C com um corte de carga de 25,5V. Use o perfil do carregador e a conexão da balança aprovados para a configuração 6S solicitada.

O XT90, o comprimento do cabo ou a direção do cabo podem ser personalizados?

A configuração de referência inclui um conector de alimentação XT90 opcional e cabo de alimentação 10AWG de 150 mm. O conector, o comprimento do cabo, a polaridade e a direção de saída podem ser revisados ​​e congelados no desenho do pedido aprovado.

Este é um substituto imediato para uma bateria UAV inteligente proprietária?

Não automaticamente. Uma aeronave proprietária pode exigir funções de comunicação, travamento, monitoramento, gabinete ou carregamento além da tensão e da capacidade. Forneça a interface da bateria da aeronave e os detalhes do carregador para análise de compatibilidade.

O que devo enviar para uma cotação?

Envie o modelo da aeronave ou tipo de projeto, faixa de tensão, corrente média e de pico, duração do pico, desenho do compartimento da bateria, massa máxima da bateria, conector, carregador, temperatura de operação, quantidade de amostra e destino.

Passar da Matriz de Produto para Amostra

Envie à HSS Energy os requisitos da sua aeronave e o desenho do compartimento da bateria. Analisaremos se o HSS 6S22Ah é a posição de matriz apropriada e prepararemos os detalhes de configuração necessários para amostragem e cotação.
