Bateria do UAV de 6S 16000mAh

A bateria UAV China 6S 16000mAh da HSS Energy fornece uma classe de energia claramente definida de 22,2 V/16Ah para integração de OEM e UAV personalizado. Sua energia nominal de 355,2 Wh, aproximadamente 1.480 g de massa finalizada e envelope de 50 x 78 x 195 mm o tornam adequado para revisão de engenharia em aeronaves comerciais compactas e médias, onde o compartimento da bateria, o orçamento do centro de gravidade, o perfil de corrente e a reserva de missão precisam ser avaliados como um sistema.

O produto não é apresentado como um substituto imediato para sistemas proprietários de baterias de aeronaves. A adequação final depende da arquitetura elétrica da aeronave, do padrão do conector, do perfil do carregador, da direção de instalação, do ambiente térmico e da validação da amostra aprovada.

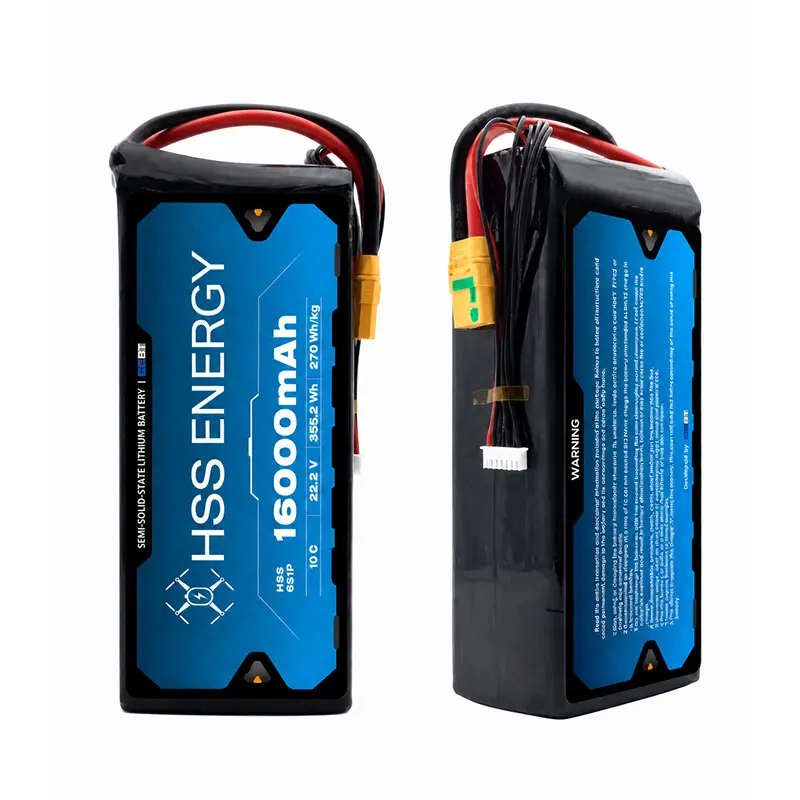

HSS Energy HSS 6S16Ah vistas frontal e lateral do produto.

Especificações do produto

Especificações do Produto - Continuação

* Os resultados reais do ciclo variam de acordo com a taxa de carga/descarga, profundidade de descarga, temperatura, prática de armazenamento, protocolo de repouso e critérios de fim de vida útil. Confirme as condições aplicáveis ​​à configuração de pacote aprovada antes da aquisição.

Limites elétricos e de energia para peso

Para esta bateria UAV 6S 16Ah, o principal valor de engenharia é o equilíbrio entre energia instalada, massa do pacote, capacidade de corrente e uma largura de pacote relativamente estreita de 50 mm. O valor de 160A é um limite de descarga máxima em vez de uma classificação contínua; a duração do pico aplicável é definida de acordo com a configuração da bateria e as condições de operação aprovadas.

A designação da bateria semissólida do UAV identifica a tecnologia de bateria aprovada usada para este SKU. Os valores de densidade de energia das células e os valores de energia específica do pacote acabado são apresentados separadamente para que as equipes de compras possam comparar a plataforma elétrica sem confundir as declarações no nível da célula e no nível do pacote.

Ajuste mecânico e revisão de interface

Antes da aprovação da amostra, uma bateria UAV de 22,2 V e 16.000 mAh ainda precisa caber na aeronave mecanicamente, não apenas eletricamente. Confirme as dimensões do compartimento da bateria, a direção de inserção, a saída do cabo, a folga do conector, a localização do centro de gravidade, o método de retenção e o acesso à interface da balança. O envelope mecânico padrão é 50 x 78 x 195 mm com tolerância de +/-3 mm.

Envelope mecânico e referência opcional de interface de potência/balanço para HSS 6S16Ah.

Opções de interface

As opções de referência disponíveis não são incluídas automaticamente em todos os pedidos. O conector, a polaridade, o comprimento do cabo, a bitola do fio e a direção de saída devem ser confirmados no desenho aprovado ou na configuração de amostra.

Aplicação adequada para plataformas UAV comerciais compactas

Os fluxos de trabalho atuais de drones comerciais geralmente incluem mapeamento, levantamento, inspeção de infraestrutura, observação de segurança e missões de rota repetíveis. Esta configuração HSS está posicionada para aeronaves 6S customizadas que precisam de uma classe de energia moderada sem passar para a categoria de pacote muito mais pesado de 30Ah-40Ah.

Para compradores que procuram uma bateria de drone de mapeamento ou bateria de drone de inspeção, as principais questões de triagem não são apenas capacidade e voltagem. Corrente média, corrente de pico curto, limite de peso de decolagem da aeronave, dimensões do compartimento, perfil de carga útil e arquitetura do carregador devem ser revisados ​​antes que uma amostra seja aprovada.

A HSS Energy pode revisar os dados elétricos da aeronave e um desenho do compartimento da bateria antes de citar um exemplo de configuração.

Onde esta plataforma de 16Ah se encaixa na matriz HSS

Produção padronizada e validação de amostras

Para projetos OEM e de exportação, a confiança na aquisição depende de mais do que uma tabela de especificações. HSS Energy oferece suporte à revisão de configuração, preparação de amostras, controle de produção e fluxo de trabalho de envelhecimento/validação de bateria para que o pacote solicitado possa ser verificado em relação à definição elétrica e mecânica aprovada.

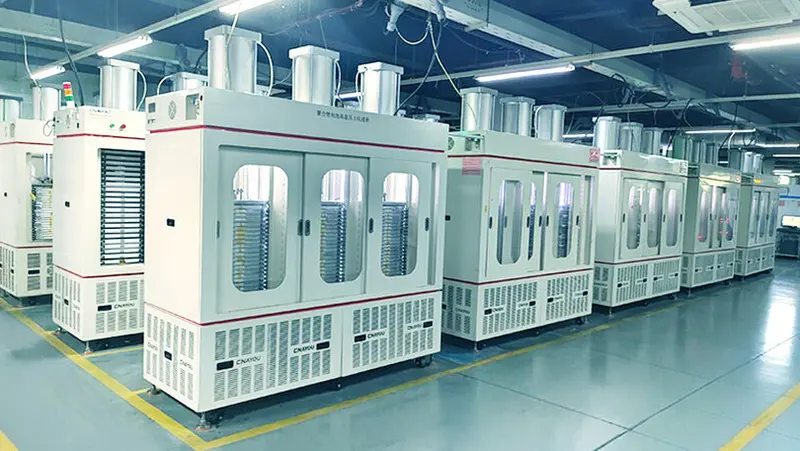

Área de equipamento de envelhecimento e validação de bateria usada como evidência do processo de fabricação.

Dos requisitos à configuração aprovada

Consulta sobre bateria UAV personalizada

Perguntas frequentes

O conector e o comprimento do cabo podem ser personalizados?

Sim. O XT60 é uma opção de referência disponível, enquanto o tipo de conector, a polaridade, a bitola do fio, o comprimento do cabo e a direção de saída do cabo podem ser revisados ​​para a configuração solicitada.

160A é a classificação de descarga contínua?

Não. A descarga contínua é de 48A a 3C. O valor de 160A/10C é um limite de descarga máxima e sua duração aplicável depende da configuração aprovada e das condições de operação.

Quais configurações de carregamento são especificadas?

A corrente máxima de carga é de 16A com corte de carga de 25,2V. Use uma conexão de carregador e balança aprovada para a configuração 6S final.

Que referência de ciclo de vida devo usar para o planejamento de aquisições?

Sem um teste de ciclo de vida de pacote aprovado separadamente para a configuração solicitada, use aproximadamente 200-400 ciclos como referência inicial. Perto do final desta faixa, a capacidade disponível normalmente diminui para cerca de 80% da capacidade nominal inicial sob condições específicas. Os resultados reais dependem das condições de operação e armazenamento.

O tamanho da bateria pode ser personalizado?

O envelope padrão é 50 x 78 x 195 mm com tolerância de +/-3 mm. Envie um desenho diferente do compartimento da bateria para análise de viabilidade.

Esta é uma bateria de reposição para uma aeronave DJI ou Autel específica?

Esta é uma plataforma de bateria 6S OEM/personalizada. Só deve ser avaliado após a confirmação da arquitetura de tensão da aeronave, demanda de corrente, conector, carregador, tamanho do compartimento e requisitos de centro de gravidade.

Posso solicitar amostras antes da produção em massa?

Sim. O preço da amostra, o cronograma de preparação, o desenho de configuração e os requisitos de aceitação podem ser confirmados no processo de cotação.

Passe da especificação para a amostra

Envie o modelo/arquitetura da aeronave, perfil atual, desenho do compartimento da bateria, limite de peso, conector, informações do carregador e quantidade de amostra. A HSS Energy revisará a configuração antes da cotação e preparação da amostra.
