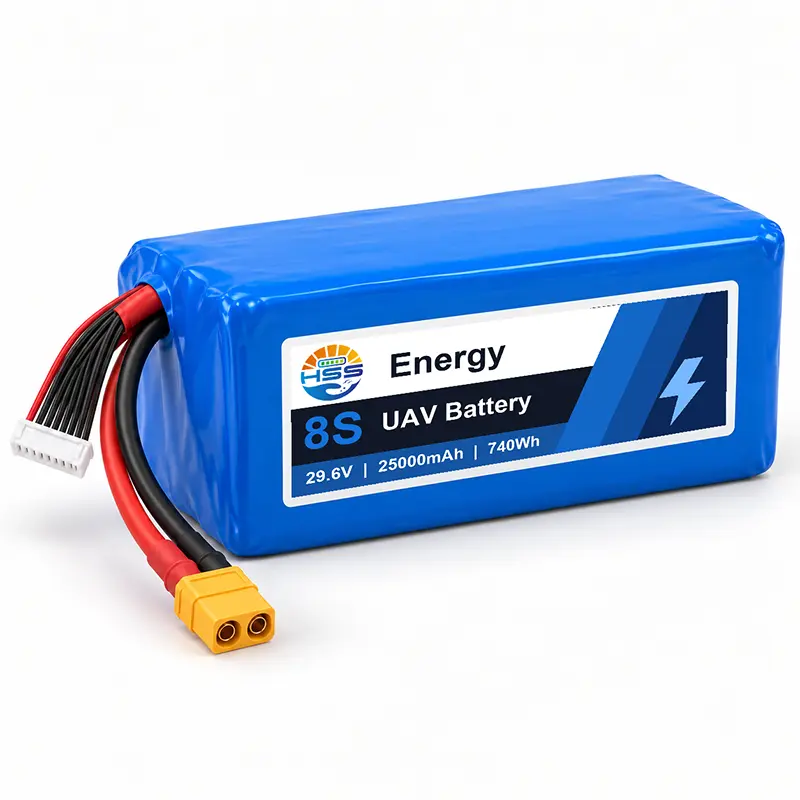

Bateria do UAV de 8S 25000mAh

A análise do pedido de energia HSS para cada bateria UAV 8S 25000mAh começa com a faixa de tensão da aeronave, perfil de carga e envelope de montagem. O pack combina oito grupos de séries com capacidade de 25Ah. Antes da integração, confirme o ponto final de carregamento de 33,6 V, o limite de descarga de 22,0 V e as conexões externas em relação ao sistema de energia completo do UAV.

Especificações Técnicas

Ajuste da aplicação

Verifique cinco limites antes da avaliação da amostra: tensão máxima de carga de 33,6 V, carga contínua de 75 A, classificação de pico de 250 A, corpo de 195 × 90 × 78 mm e massa instalada de aproximadamente 2.650 g. Estes valores definem a primeira tela de compatibilidade; eles não substituem a revisão em nível de aeronave.

Dados de configuração para avaliação de amostra

Fornece a faixa de tensão da aeronave, perfil de corrente contínua e de pico, compartimento de bateria disponível, direção de saída do cabo, conector e polaridade e configuração do carregador. Essas informações são usadas para analisar a amostra proposta em relação à aeronave pretendida.

Orçamento energético e massa instalada

Use a energia nominal de 740Wh desta bateria UAV de 25Ah como uma entrada para o planejamento da missão, não como uma promessa direta de tempo de voo. A massa da aeronave, a carga útil, a eficiência da propulsão, o clima, a rota e a reserva de pouso determinam a resistência utilizável. A massa da embalagem de aproximadamente 2.650g também deve ser incluída nos cálculos de carga útil e centro de gravidade.

Compatibilidade de tensão

Uma bateria UAV de 29,6 V e 25 Ah atinge 33,6 V no corte de carga. Confirme se os controladores do motor, a distribuição de energia, os aviônicos e as cargas auxiliares aceitam a tensão totalmente carregada. Defina os avisos da aeronave acima do limite do pacote de 22,0 V para que a operação normal não consuma a reserva de pouso.

Densidade celular e densidade de embalagem completa

O valor fornecido de 310Wh/kg aplica-se à célula individual, não à bateria completa. Usando a energia nominal de 740Wh fornecida e aproximadamente 2,65kg de peso da embalagem acabada, obtém-se um valor calculado de nível de embalagem de cerca de 279Wh/kg. Esta distinção leva em conta isolamento, condutores, conectores, envoltórios e outras massas de montagem.

Sistema celular e controles de montagem

A bateria UAV de estado sólido de 25Ah usa oito grupos de séries. A correspondência de células deve comparar a capacidade, a tensão de circuito aberto e a resistência interna antes dos grupos serem montados. O isolamento entre superfícies condutoras, a união controlada das abas e o alívio de tensão na saída do cabo são verificações separadas; uma correspondência visual por si só não estabelece consistência elétrica.

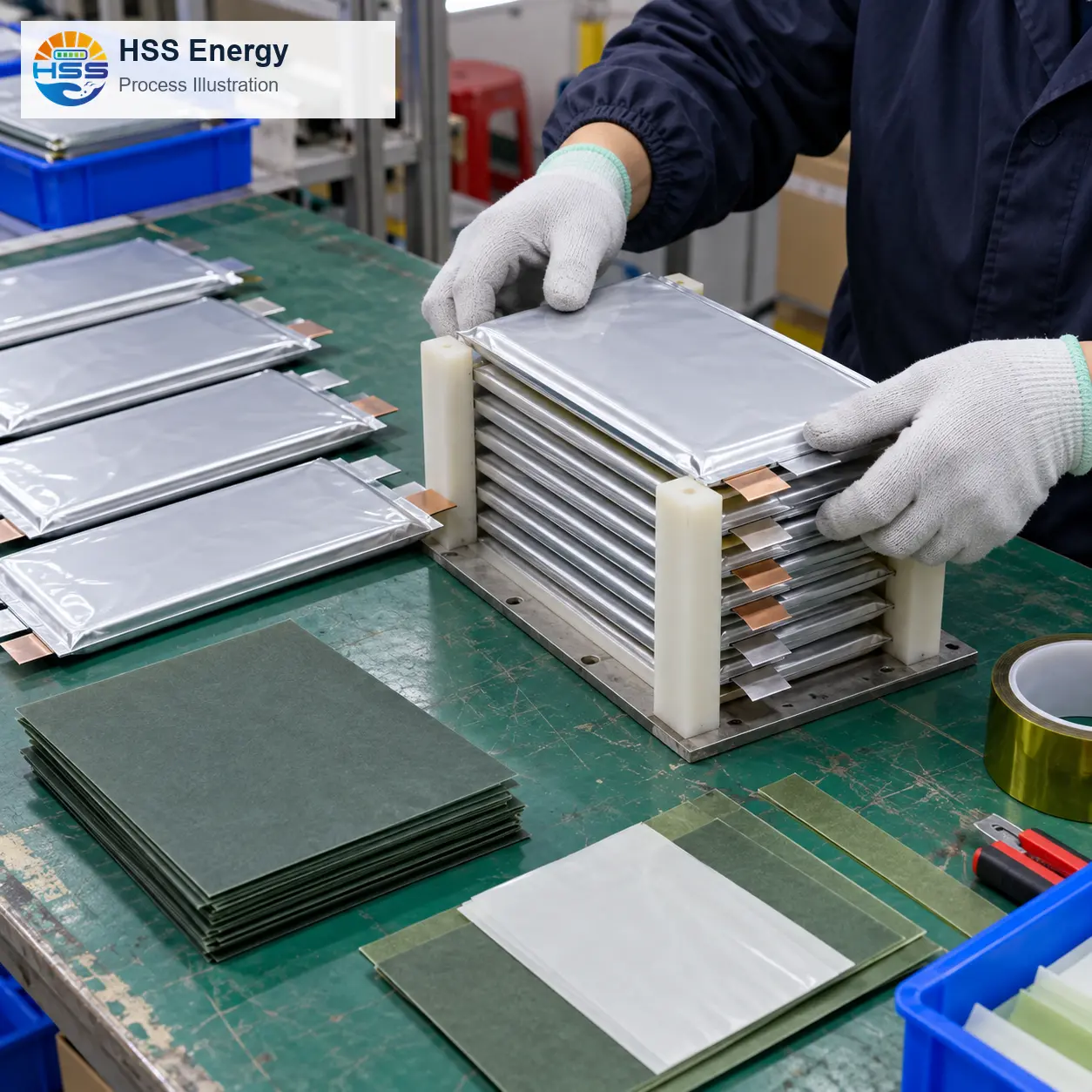

Ilustração do processo • Disposição das células e preparação do isolamento

Limites de temperatura e armazenamento

Estas faixas definem os limites dos produtos fornecidos; eles não substituem uma revisão térmica em nível de aeronave. O equipamento de carregamento, o fluxo de ar do gabinete e o ciclo de trabalho planejado devem ser selecionados de acordo com a instalação real e as condições ambientais.

Envelope mecânico e folga de montagem

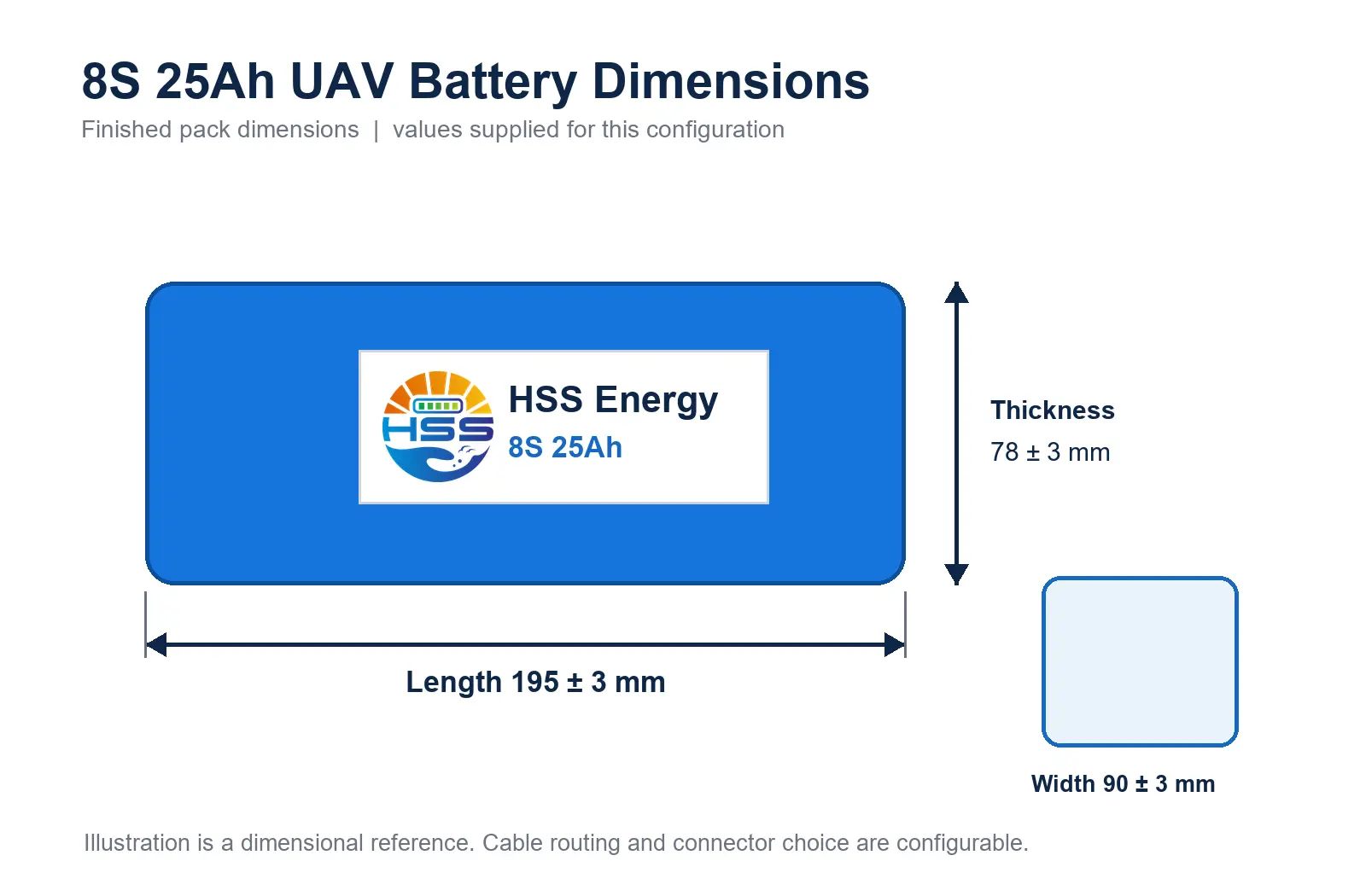

Ilustração dimensional • Corpo da embalagem finalizado e tolerâncias fornecidas

A bateria do drone 8S 25Ah tem um corpo retangular grosso, em vez do perfil mais plano usado por pacotes FPV menores. Reserve folga para tolerância de fabricação, amortecimento protetor, raio de curvatura do cabo e acesso ao conector. A bandeja da aeronave deve apoiar diretamente o corpo; os cabos de alimentação ou de equilíbrio não devem suportar o peso da mochila.

Cabos e conectores configuráveis

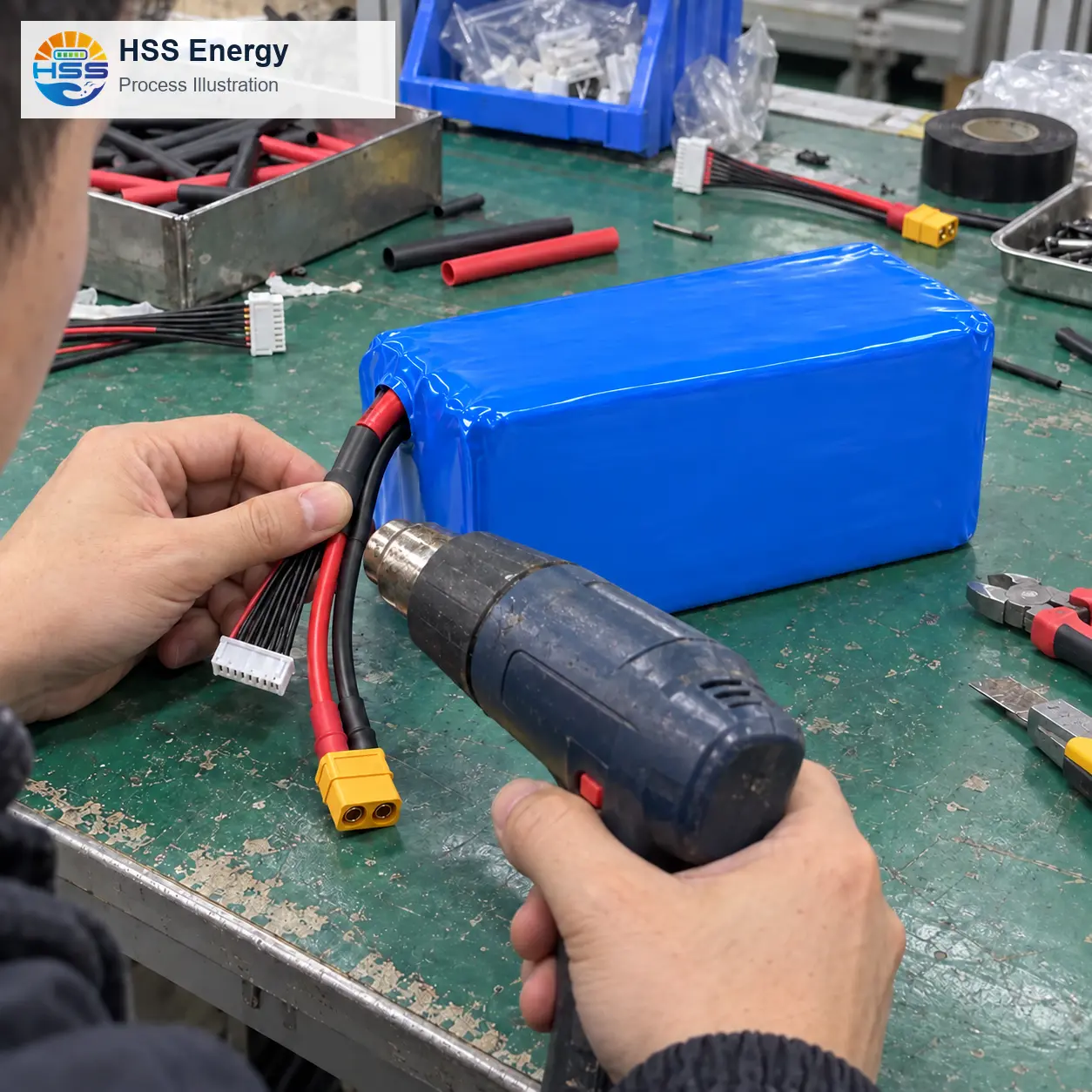

Ilustração do processo • Isolamento de cabos e integração de conectores

O comprimento do cabo, a bitola do fio e o tipo de conector podem ser configurados para a interface aprovada da aeronave. Componentes de referência opcionais não verificam sozinhos um caminho de corrente contínua de 75 A ou de pico de 250 A. Revise o aumento de temperatura, resistência de contato, polaridade e retenção para toda a montagem.

Carga contínua e demanda de pico

Trate 75A contínuo e pico de 250A como entradas de projeto separadas. A carga de propulsão, o roteamento dos cabos, o resfriamento e a disposição dos conectores determinam os limites elétricos e térmicos instalados. A taxa C da célula por si só não confirma a corrente aceitável para toda a aeronave.

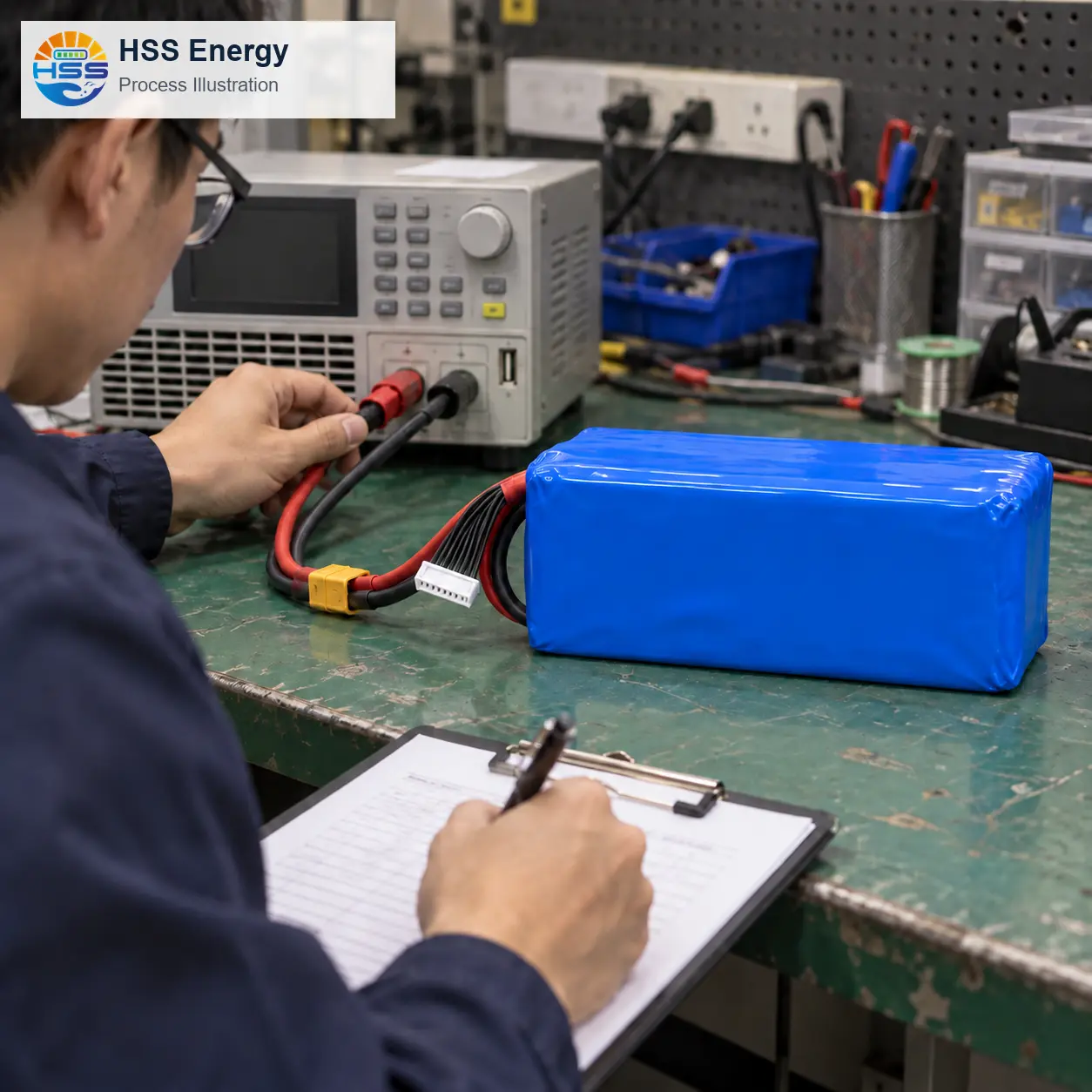

Ilustração do processo • Inspeção elétrica conectada

Avaliação e rastreabilidade do ciclo

Uma revisão do ciclo da bateria UAV 8S 25000mAh deve definir as correntes de carga e descarga, a temperatura, os períodos de descanso e o ponto final da capacidade retida. O valor de 1000 ciclos fornecido é uma referência de especificação; um registro de aceitação deve identificar a configuração do pacote e o procedimento utilizado para o resultado medido.

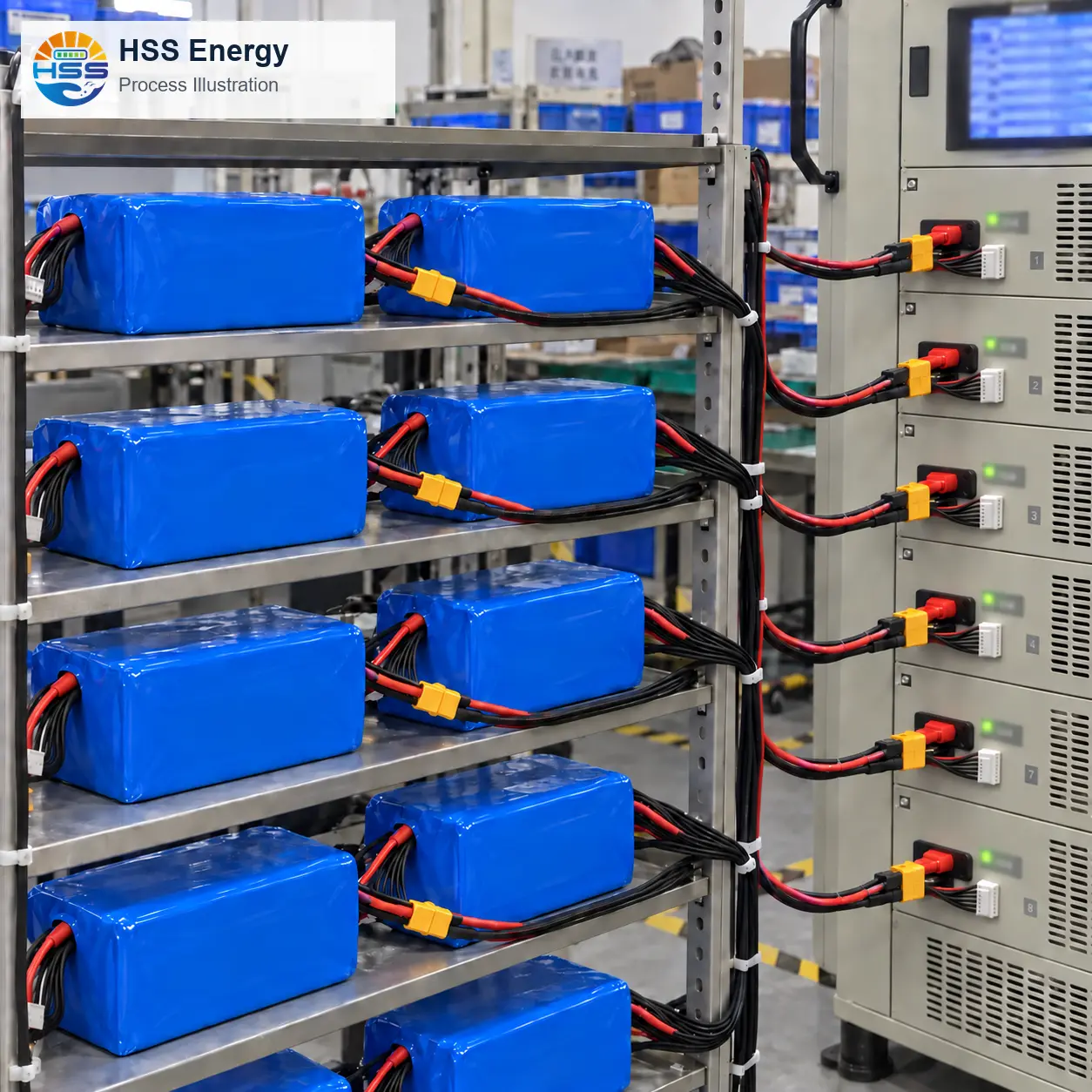

Ilustração do processo • Conexões antigas multicanal

Em uma configuração antiga, identifique as conexões principais e de equilíbrio de cada pacote com o mesmo canal. Apoie os cabos, separe os canais e observe a temperatura para que a configuração represente um teste ativo em vez de armazenamento.

Embalagem correspondente à montagem configurada

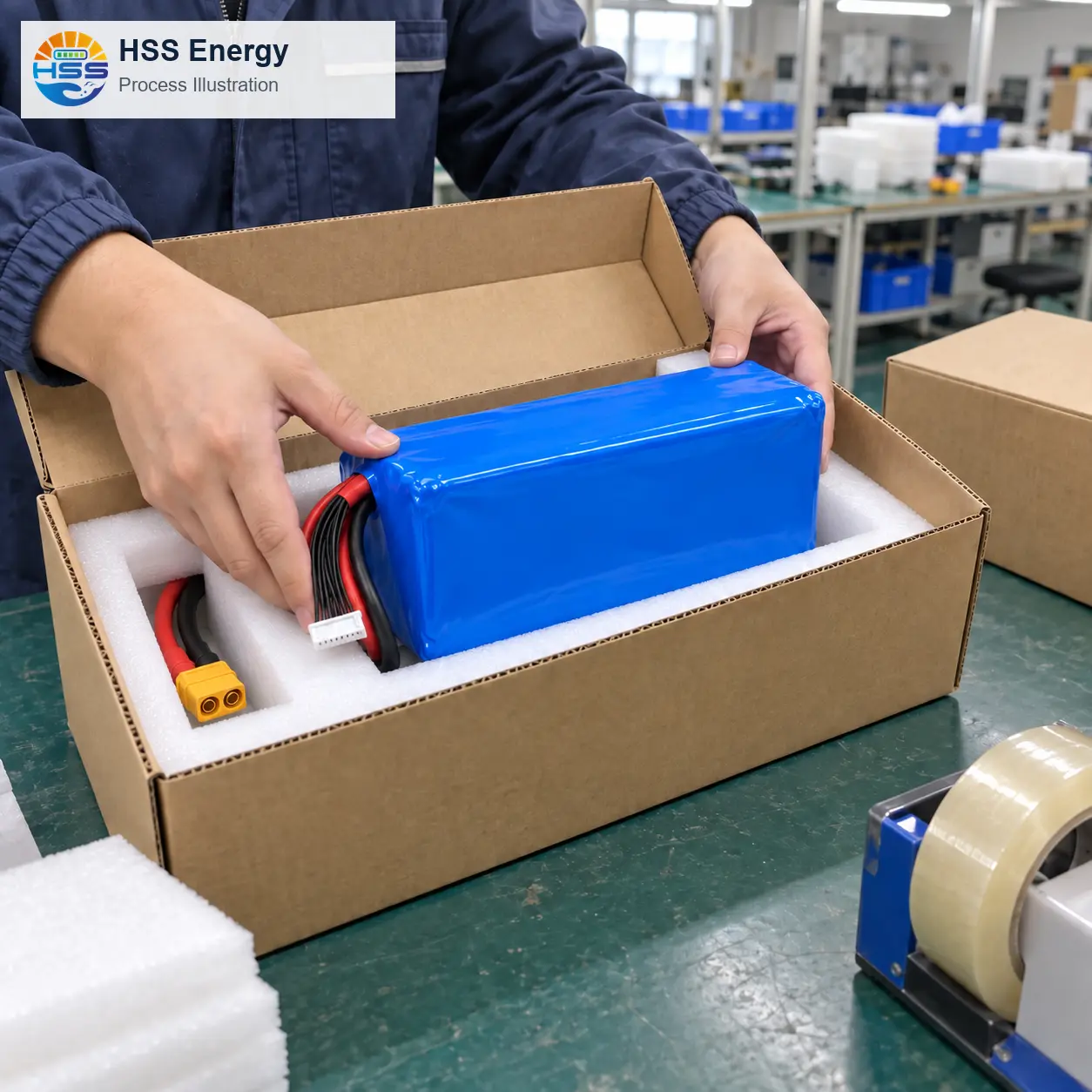

A embalagem da bateria do drone de 25.000 mAh é selecionada após a aprovação do arranjo do cabo e do conector. A ilustração mostra uma embalagem sem rótulo durante a verificação do ajuste da espuma; a etiqueta HSS pode ser aplicada antes da inspeção final e do envio. Amorteça o corpo diretamente e mantenha os condutores protegidos em um recesso separado, longe do fecho da caixa.

Ilustração de ajuste da embalagem • Suporte de espuma personalizado e recesso de cabo protegido

Perguntas frequentes

310Wh/kg é a densidade de energia do pacote completo?

Não. O valor fornecido de 310Wh/kg é identificado como a densidade de energia de célula individual. Com base em 740Wh e aproximadamente 2.650g, o valor calculado do pacote completo é de cerca de 279Wh/kg.

O XT60 opcional pode ser tratado como um caminho de corrente nominal de 250A?

Não. Revise o cabo, o conector, os contatos, a instalação e as condições térmicas em conjunto para o perfil de carga da aeronave.

O que deve ser confirmado para uma avaliação de amostra?

Confirme o carregador, a faixa de tensão, o envelope de montagem, a saída do cabo, a polaridade do conector, o perfil de carga e as verificações de aceitação. Registre a configuração da amostra aceita antes de repetir a produção.

Esta bateria 8S pode substituir uma bateria UAV 6S?

Não como um substituto direto. O sistema de energia da aeronave, o carregador e os avisos de tensão devem suportar tensão nominal de 29,6 V, corte de carga de 33,6 V e corte de descarga de 22,0 V antes da conversão.

Quais configurações de carregamento são necessárias para esta bateria 8S?

Use um perfil de carregamento 8S que pare em 33,6 V e não exceda a corrente de carga máxima especificada de 25 A. Confirme a pinagem aprovada do chicote de equilíbrio antes da conexão.

Como são tratados os documentos de quantidade, prazo de entrega, garantia e transporte?

Estão definidos no orçamento para configuração e destino aprovados. A documentação de transporte e a aceitação da transportadora devem corresponder à bateria real e à rota de envio. Antes do lançamento da bateria UAV 8S 25000mAh, registre os limites de tensão aprovados, disposição dos cabos e conectores, folga de montagem, perfil do carregador, verificações de aceitação e método de embalagem em uma folha de configuração.
