Bateria de 6S 4200mAh FPV

Configuração do pacote de corrida FPV

O planejamento do pedido da bateria HSS Energy 6S 4200mAh FPV começa com a plataforma de corrida. A aceleração e o acelerador sustentado impõem diferentes exigências ao grupo. Compare a corrente esperada durante uma volta com ambos os limites de descarga e, em seguida, avalie a massa instalada e o centro de gravidade na fuselagem selecionada.

Planejamento de capacidade e energia

Uma bateria FPV de 4200mAh fornece uma capacidade definida para planejar uma sessão FPV. Sua energia nominal de 93,24Wh é o produto de 22,2V e 4,2Ah. A duração útil do voo depende da demanda de energia e da reserva retida para pouso; estabelecê-los na aeronave selecionada, em vez de estimar a duração apenas com base na capacidade.

Especificação elétrica

Condições de carregamento e operação

Para esta bateria FPV de 22,2 V, a tensão nominal não é o ponto final de carregamento. Selecione o equipamento de carregamento e um perfil de carga aprovado que respeite o corte do pacote de 25,2 V. O valor declarado de 12,6 A é a corrente de carga máxima, não uma configuração padrão para cada cabo ou carregador.

Definir avisos de aeronaves e reserva de pouso usando comportamento verificado do sistema sob carga; o corte de descarga não é um alarme de pouso recomendado. A vida útil do ciclo depende das condições de carga e descarga e do critério de retenção de capacidade. Acordar a base de teste ao usar a referência de 200 ciclos para compras; não é uma duração de garantia.

Envelope do corpo e folga de montagem

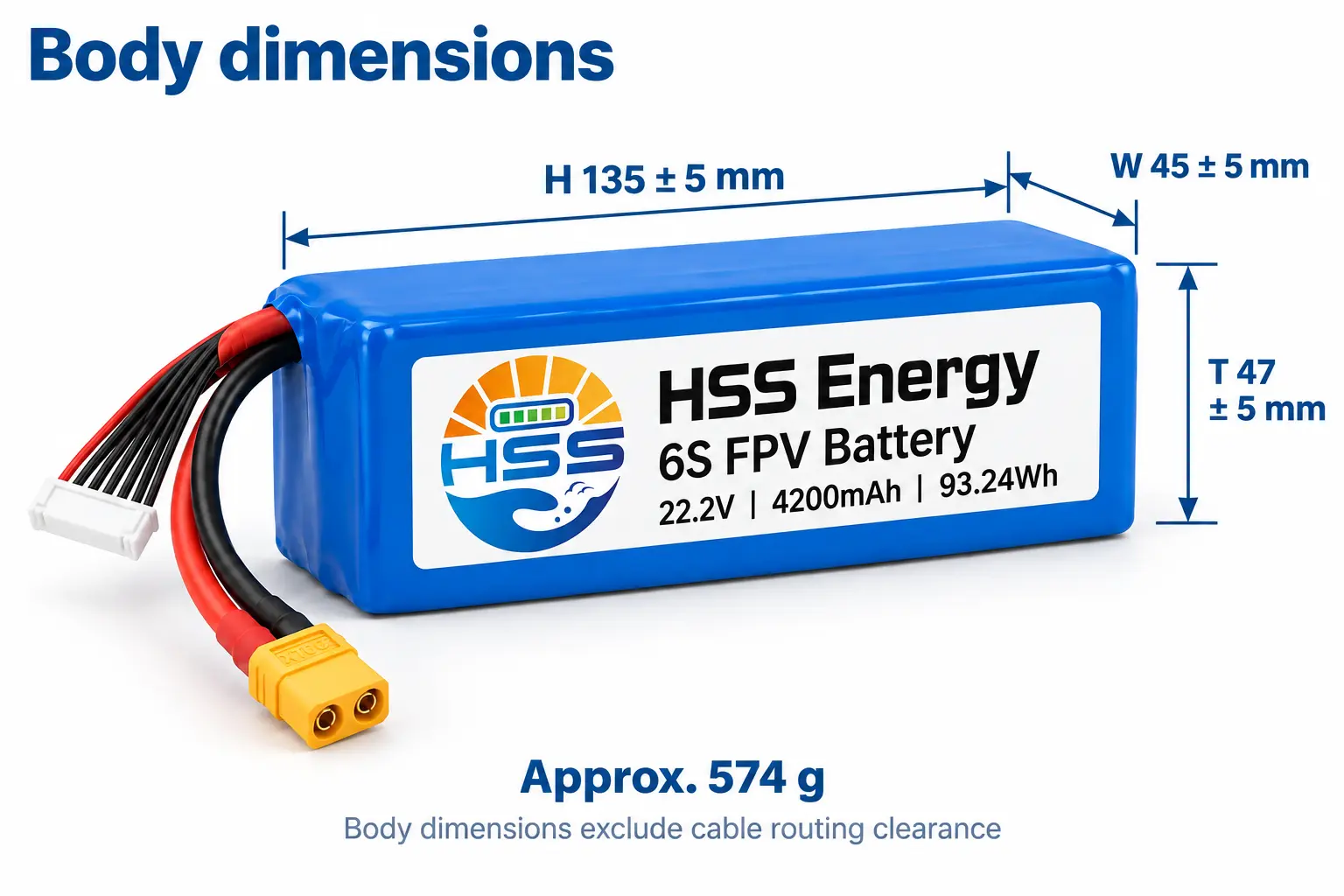

Ilustração dimensional • Tamanho corporal e peso aproximado

H identifica o eixo do corpo de 135 mm, inclusive quando o pacote é colocado horizontalmente. Considere as tolerâncias declaradas e a folga adicional do cabo. O suporte de montagem deve segurar o corpo sem sobrecarregar a saída do cabo.

Tipo de célula e verificações externas

Esta bateria FPV semissólida usa um invólucro externo termorretrátil azul. A química da célula e o acabamento externo são características distintas: a inspeção visual verifica o isolamento, a etiqueta e a saída do cabo, enquanto a aceitação elétrica requer medições.

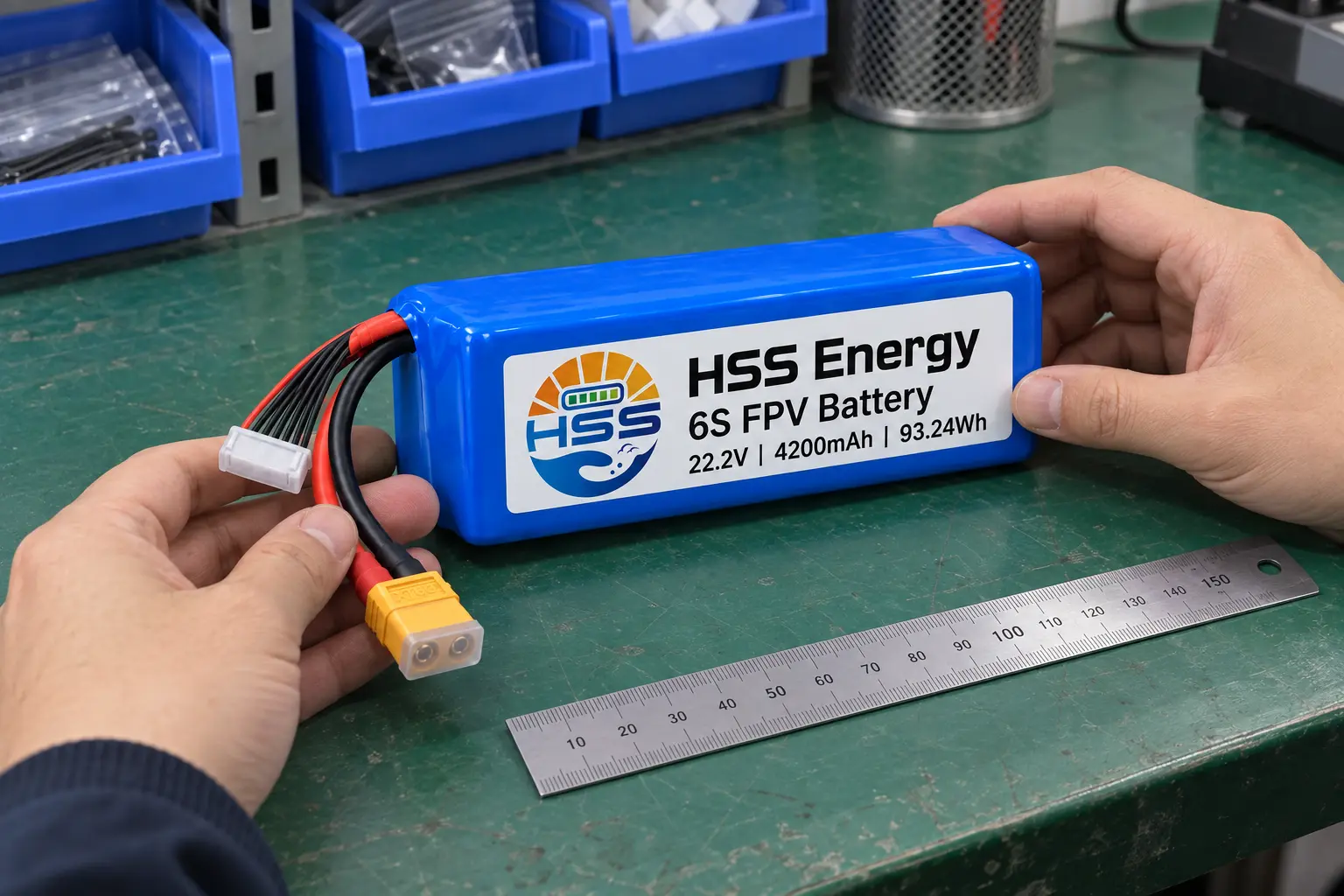

Ilustração do processo • Inspeção externa com guia de medição

Carga contínua e picos curtos

A bateria FPV 6S 4200mAh tem limites separados de descarga contínua e de curta duração. Ao avaliar uma bateria FPV 35C, compare o perfil de corrente completo com a classificação contínua de 147A. A classificação de pico 294A se aplica por não mais que três segundos; não estabelece uma taxa de repetição permitida ou carga média.

O caminho completo da corrente deve suportar a função pretendida. Estabeleça o comportamento térmico e a carga admissível para a fiação selecionada e o arranjo do conector antes do voo; as peças de referência opcionais não estabelecem uma classificação de conexão de 147A ou 294A.

Conector principal e roteamento de cabos

O conector XT60 mostrado é uma configuração de referência opcional. O cabo principal e o conector podem ser selecionados de acordo com a instalação. Especifique a orientação de posicionamento, polaridade e alívio de tensão no desenho do pedido.

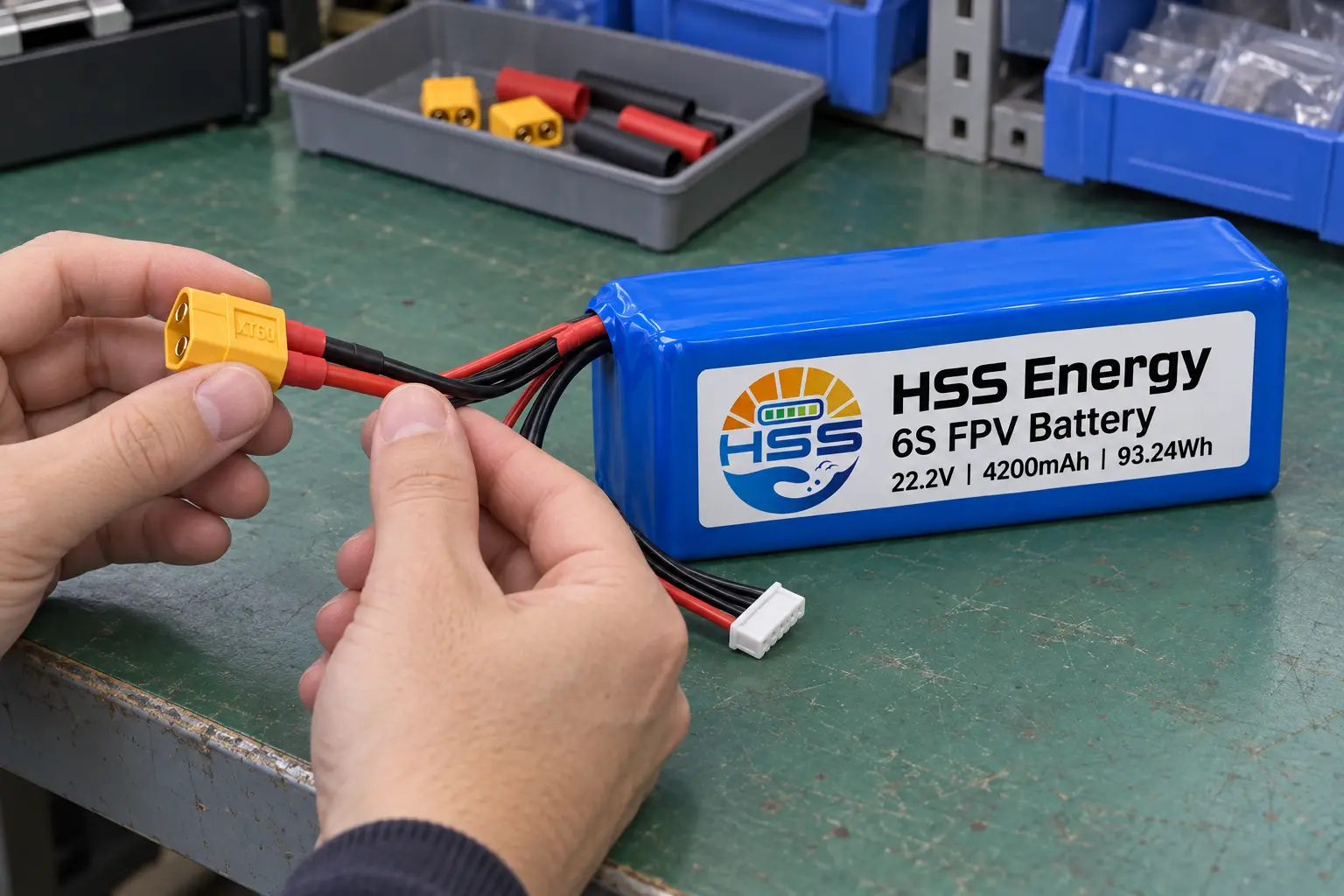

Ilustração do processo • Inspeção do alojamento do conector e do alívio de tensão

Inspecione o invólucro quanto a danos e verifique o isolamento na saída do condutor. Deixe espaço livre suficiente para desconectar pela caixa sem puxar a junta do cabo.

Seleção de plataforma de corrida

Selecione esta bateria de corrida 6S FPV para uma plataforma com espaço e massa para o pacote de aproximadamente 574g. Avalie a resposta do acelerador, a tensão sob carga e a temperatura durante a sessão pretendida. As classificações de descarga suportam comparação de carga; eles não definem um tamanho de quadro compatível nem confirmam a elegibilidade para uma classe de corrida específica.

Verificações elétricas e chicote de equilíbrio

O chicote de fios de equilíbrio opcional é 22AWG, 60 mm, com um conector XH-7P marcado como B0–B6. Confirme sua sequência de contato com o equipamento de carregamento selecionado antes da conexão.

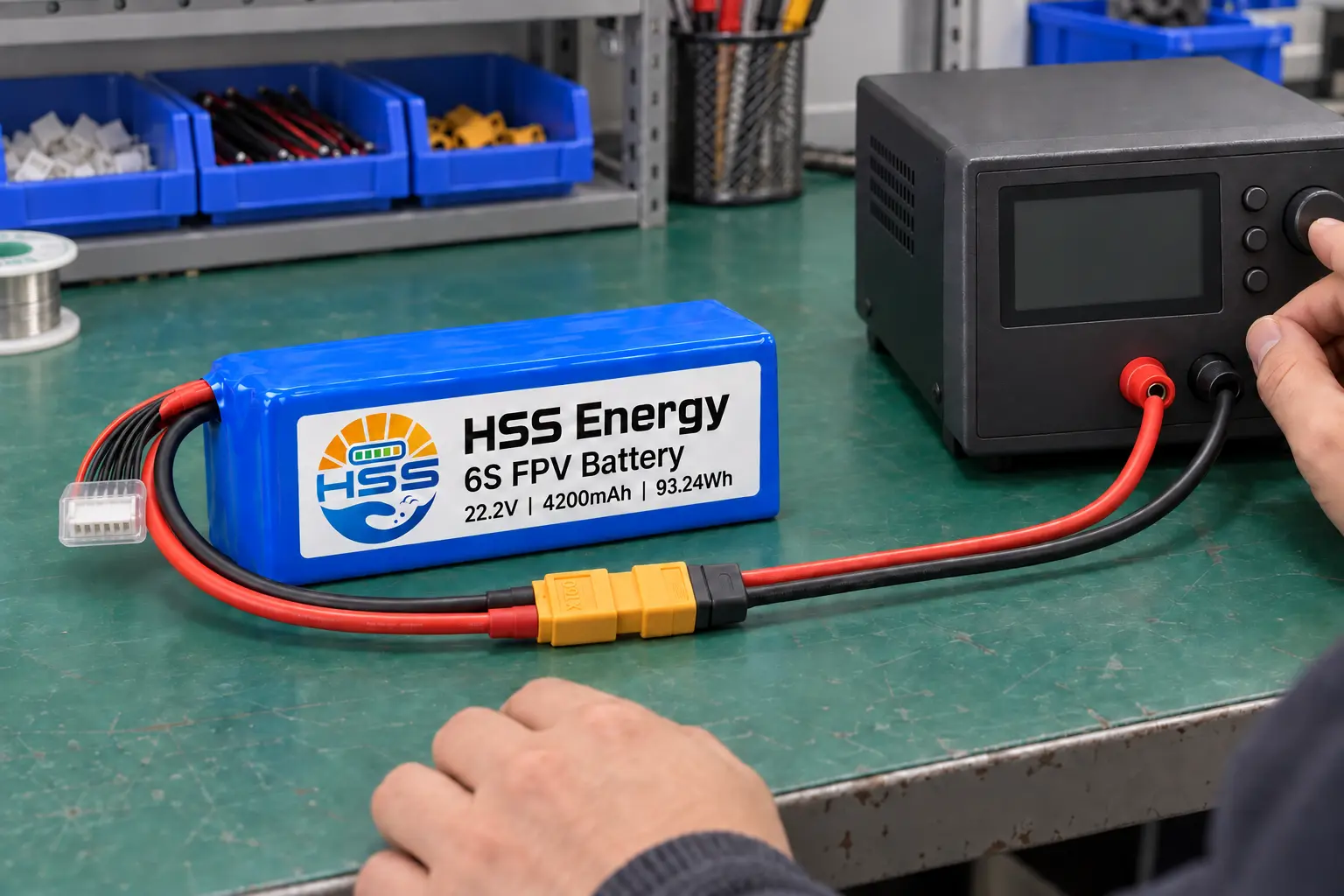

Ilustração do processo • Configuração da conexão de tensão do pacote principal

A conexão ilustrada refere-se à tensão total do pacote. As verificações individuais de grupos de séries exigem o equipamento de equilíbrio. Mantenha a inspeção de tensão separada do teste de carga e registre os resultados na identificação do pacote.

Armazenamento e identificação protegidos

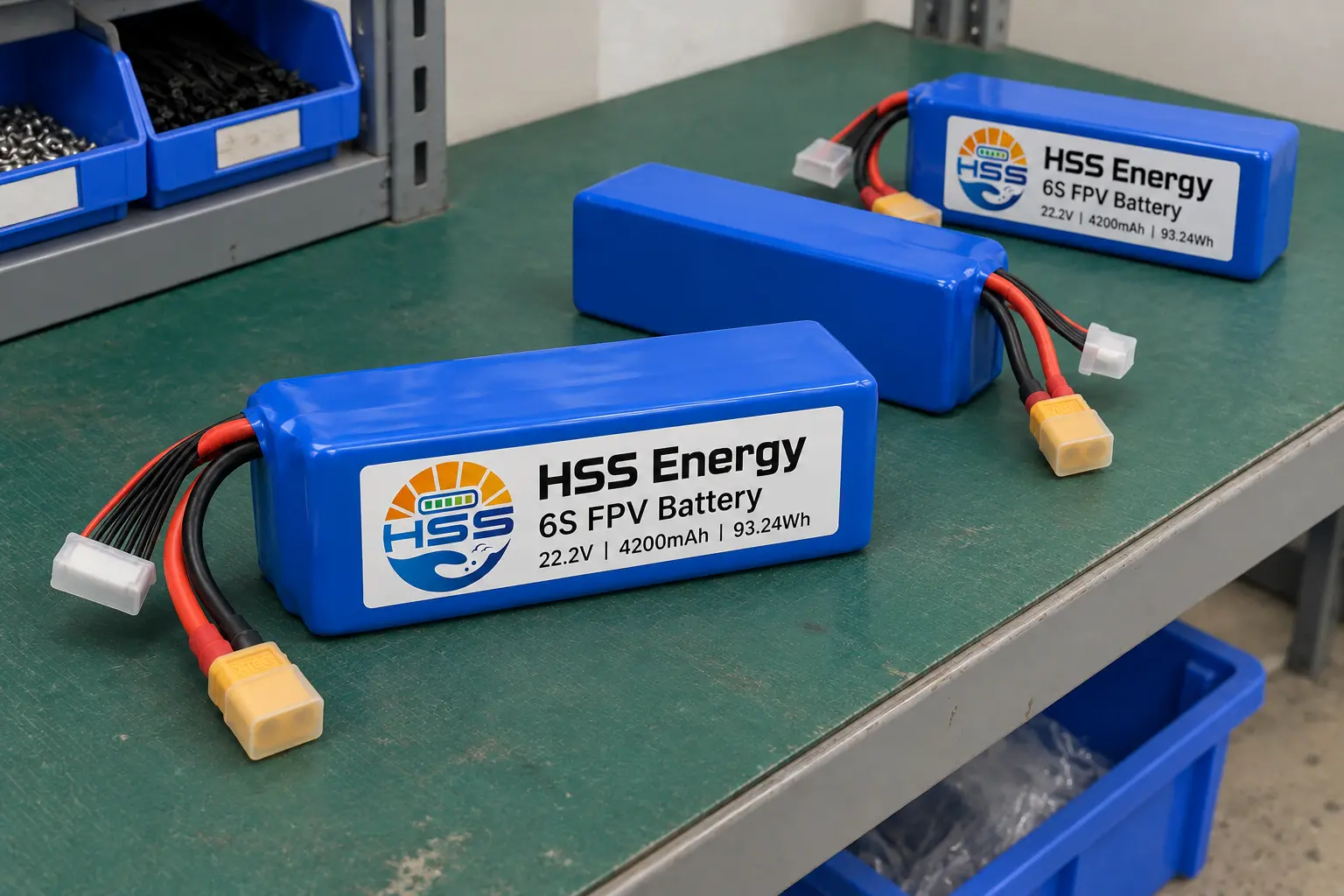

Ilustração do processo • Pacotes desconectados em preparação protegida

Mantenha os conectores isolados individualmente e os cabos dentro do espaço de armazenamento de cada pacote. Separe os pacotes concluídos do trabalho em andamento para que a identificação e o status da inspeção permaneçam claros. Esta cena mostra o armazenamento, não o envelhecimento ativo.

Embalagem para a configuração selecionada

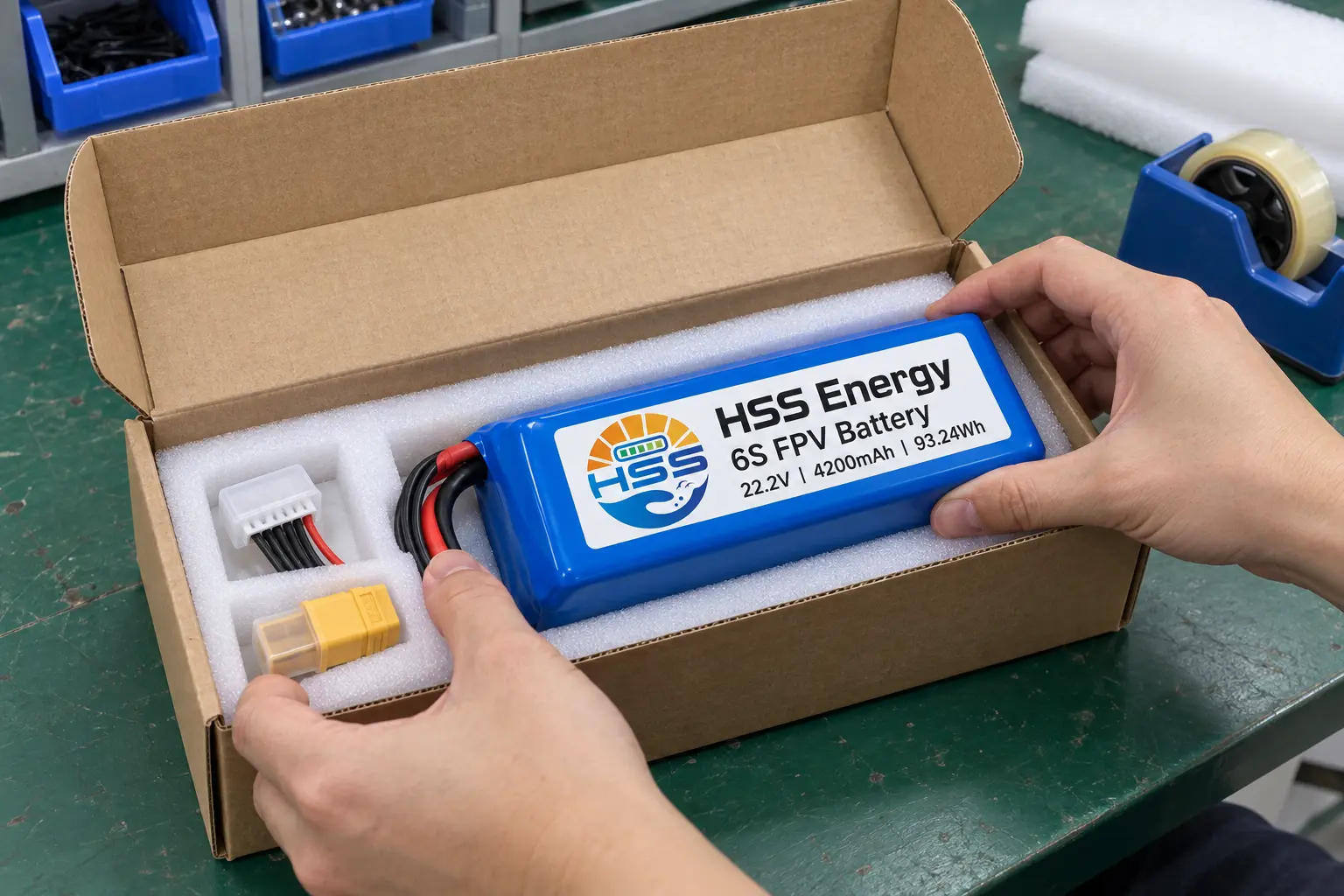

Ilustração da embalagem • Amortecimento e recessos separados para conectores

A embalagem é configurada de acordo com os requisitos do cliente. O amortecimento deve apoiar o corpo da embalagem, deixando espaço para os condutores selecionados e conectores protegidos. Antes de fechar, verifique se nenhum fio cruza a borda da caixa ou fica preso abaixo da bateria. O encarte e a caixa mostrados são exemplos de embalagens e não uma embalagem fixa fornecida.

Perguntas frequentes

O pacote pode substituir qualquer bateria rotulada como 6S

Não. Combine toda a faixa de tensão, massa montada, envelope do corpo e demanda de corrente validada com a aeronave. A contagem de séries por si só é insuficiente.

O que uma avaliação amostral deve estabelecer

Avalie o ajuste físico, o equilíbrio, o roteamento de leads e o perfil de carga pretendido na plataforma real. Defina critérios de aceitação antes de comparar amostras ou fazer pedidos repetidos.

Quais são as condições de pedido e entrega

Solicite um orçamento para a configuração e quantidade selecionada. A quantidade mínima, a disponibilidade da amostra, o prazo de entrega e os termos de garantia são acordados para o pedido, e não assumidos nesta página.

Quais documentos de transporte se aplicam

Solicite documentos aplicáveis ​​à configuração e destino exatos da bateria. Esta página não reivindica um certificado específico, rota de envio aprovada ou aceitação da transportadora.

Para a bateria FPV HSS Energy 6S 4200mAh, a especificação do pedido deve identificar o desenho de montagem, a corrente esperada ao longo do tempo, as interfaces selecionadas e a disposição da embalagem. Mantenha a configuração da amostra aprovada como referência para pedidos subsequentes.
