Bateria de 6S 8000mAh FPV

A integração começa com carga total

As especificações do pedido da bateria HSS Energy 6S 8000mAh FPV começam com o sistema de energia da aeronave. Este modelo combina uma capacidade de 8Ah com um terminal de carregamento de 26,4V. Verifique a compatibilidade eletrônica com carga total e reserve espaço físico para o corpo longo antes de selecionar o arranjo de conexão.

Orçamento de energia para o voo planejado

Use a energia nominal de 184,8 Wh desta bateria FPV de 8.000 mAh como entrada para o orçamento de energia da aeronave. A capacidade por si só não pode estabelecer o tempo de voo: a massa da aeronave, as manobras e a reserva de pouso afetam a energia disponível para a missão. Compare os registros de voo representativos com a reserva planejada antes de definir a duração da sessão.

Especificação elétrica

Compatibilidade de tensão de aeronaves

Uma bateria FPV de 23,1 V deve ser compatível com a faixa de alimentação permitida de cada dispositivo conectado, incluindo os controladores do motor e os componentes eletrônicos auxiliares. Uma etiqueta 6S por si só não confirma a compatibilidade com o ponto final superior de 26,4V. Considere os transientes operacionais quando o projetista do sistema estabelece a margem de tensão.

Limites de temperatura e armazenamento

A faixa de carga de baixa temperatura listada requer um procedimento de carga validado e proteção adequada para o pacote real. Não autoriza cobrança irrestrita abaixo de zero. Use o corte de descarga como limite operacional, não como configuração de aviso de pouso da aeronave.

Perfil de carregamento e ciclismo monitorado

Carregar uma bateria de alta tensão de 8.000 mAh requer um terminal compatível com seu sistema de células. Aqui o limite do pacote de 26,4 V corresponde a 4,4 V por grupo em série. Selecione o equipamento que suporta explicitamente este endpoint e a configuração do pacote; não escolha um modo de carregamento apenas porque está identificado como 6S ou LiHV.

A corrente de carga máxima de 8,0A é separada das classificações de descarga. Confirme a conexão e a polaridade da balança antes de habilitar o perfil aprovado. As configurações de carregamento e teste devem ser verificadas em relação às especificações do pedido, em vez de copiadas de outro tamanho de embalagem.

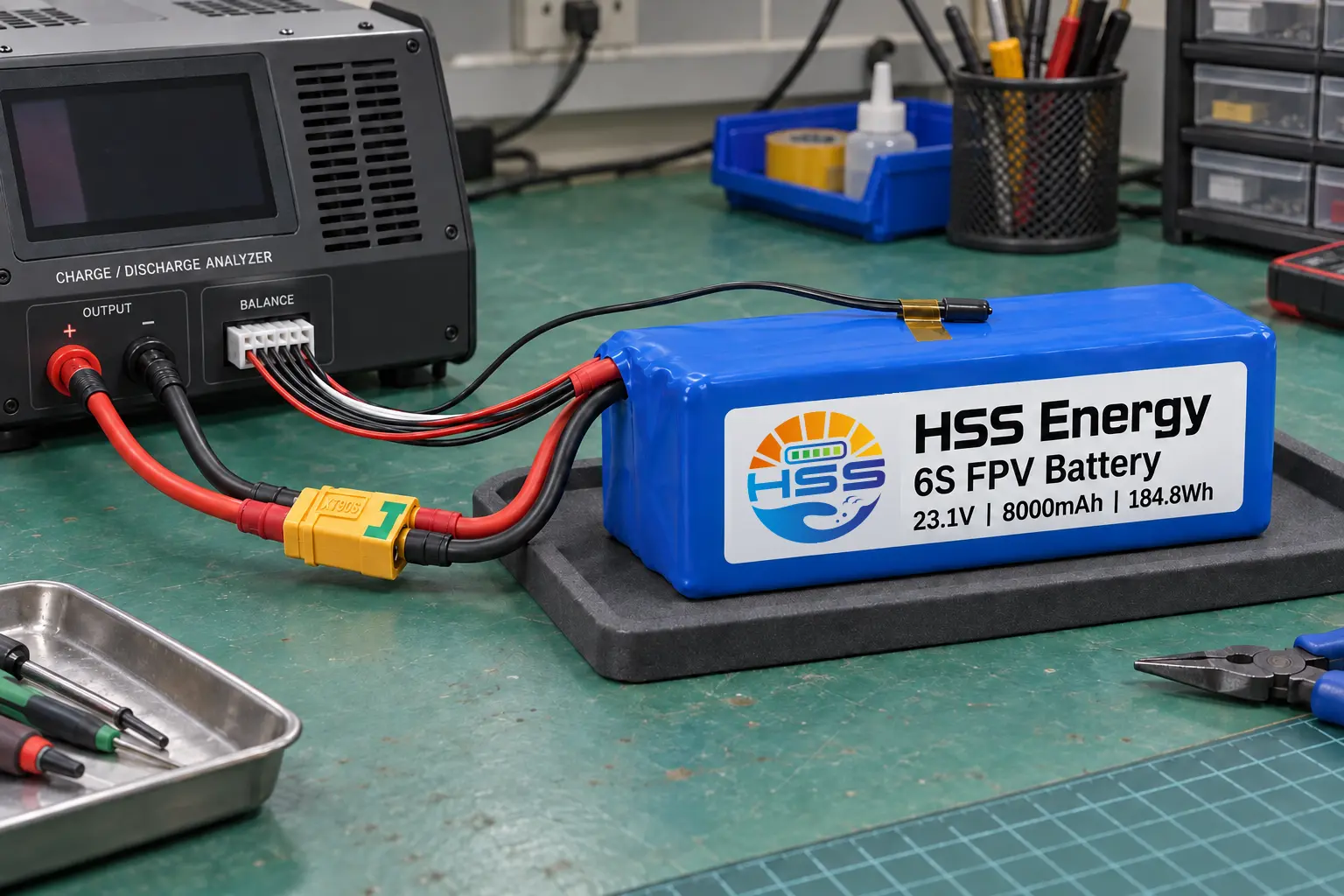

Ilustração do processo • Configuração do ciclo de carga e descarga conectada

O que uma avaliação de ciclo deve registrar

Para a bateria FPV 6S 8000mAh, uma avaliação de ciclo significativa define a corrente de carga e descarga, a temperatura, os períodos de descanso e o ponto final da capacidade retida. Registre a identificação da embalagem juntamente com a capacidade medida e o histórico de temperatura. A referência de 500 ciclos não é um resultado de teste mostrado nesta ilustração ou um período de garantia.

O circuito principal, o chicote de equilíbrio e a sonda de superfície na ilustração mostram o arranjo de monitoramento, não as medições registradas.

Envelope corporal e ajuste mecânico

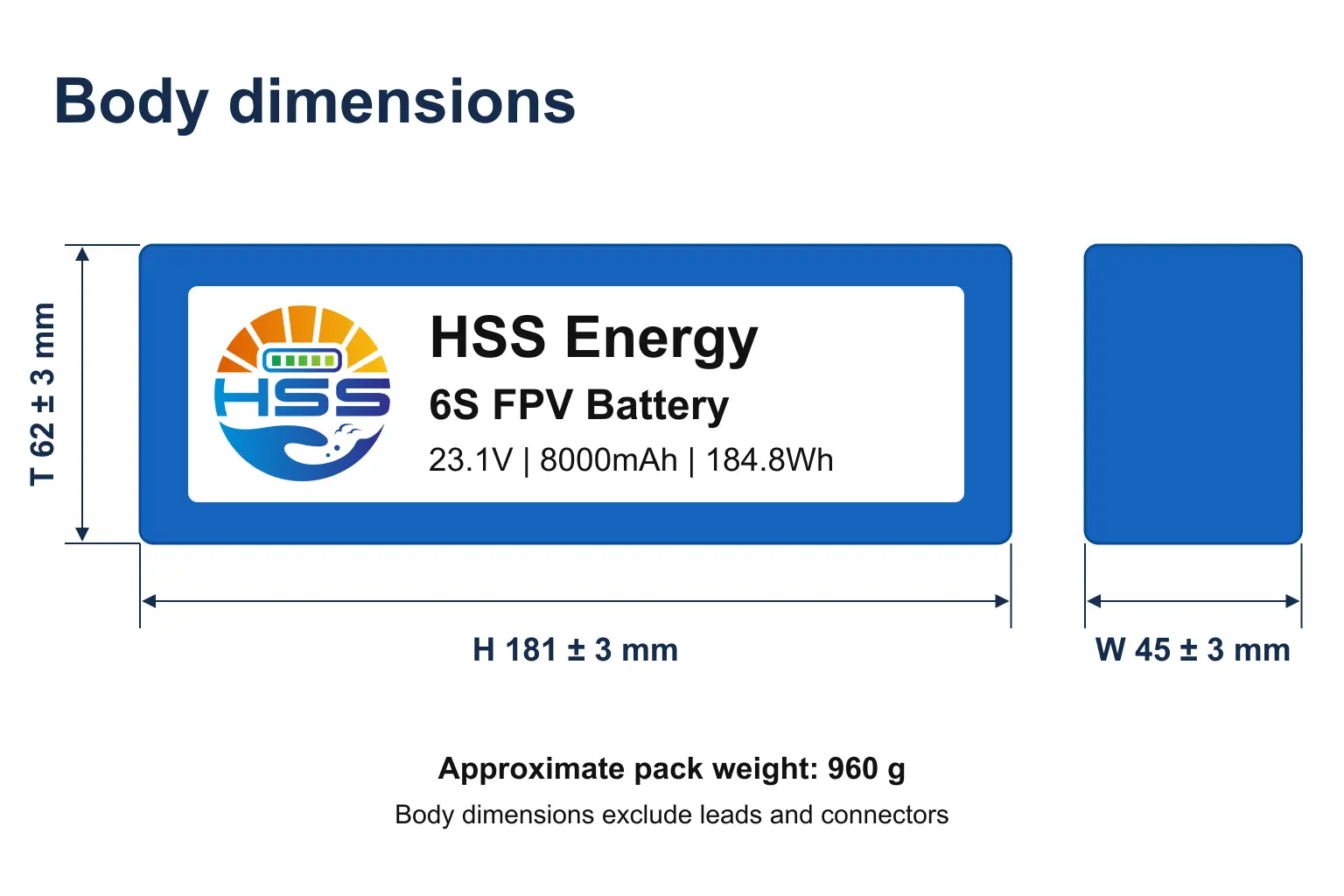

Ilustração dimensional • Eixos e tolerâncias nominais do corpo

Esta bateria semissólida de 8.000 mAh tem um corpo longo revestido de azul. A dimensão de 181 mm mantém a designação H mesmo quando o conjunto é montado horizontalmente. Orçamento de espaço para tolerâncias, amortecimento e saída de cabos separadamente; o desenho do corpo exclui os condutores e conectores externos.

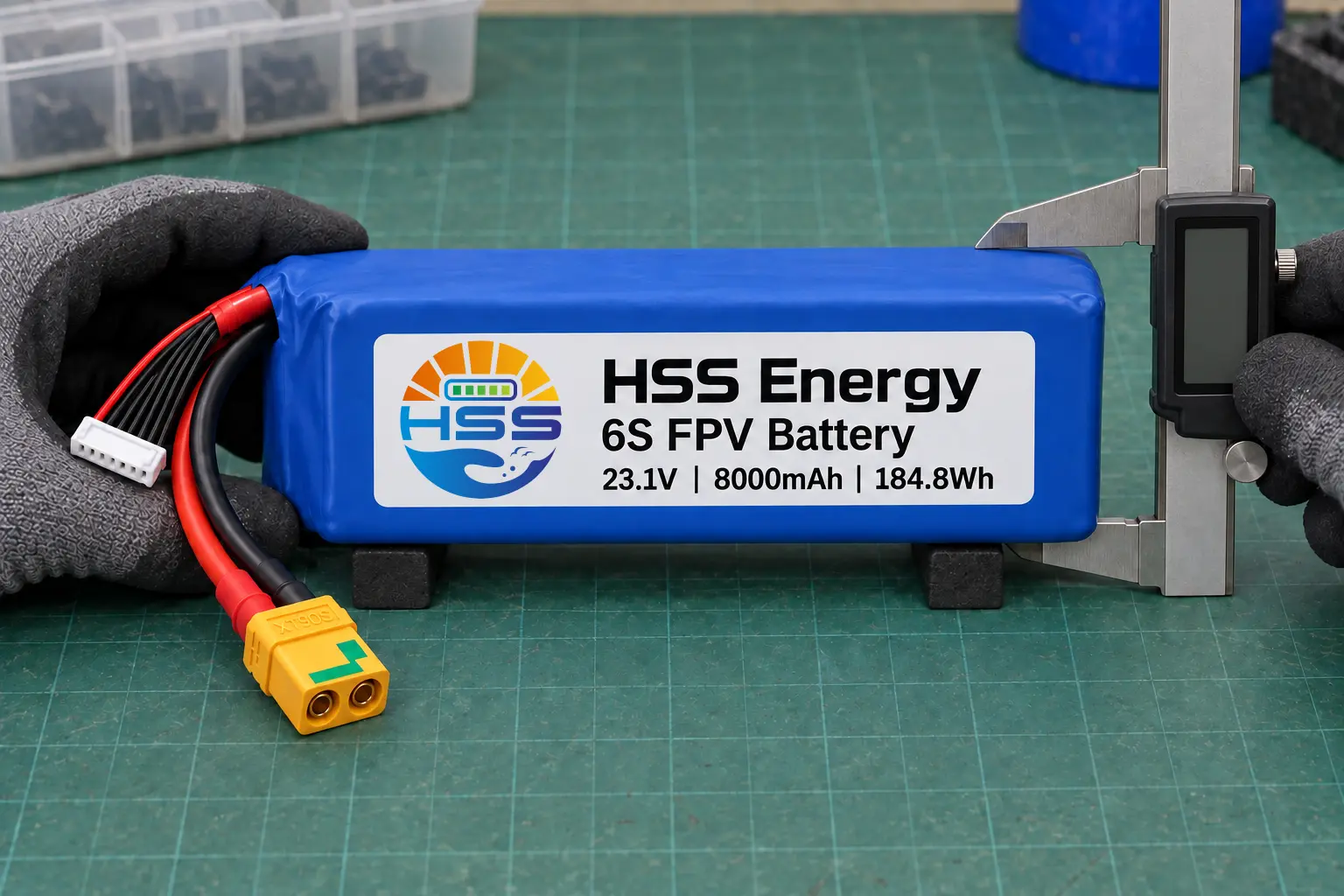

Ilustração do processo • Inspeção de dimensões externas

Verifique o corpo acabado nos pontos de inspeção especificados no desenho de montagem. Um acessório deve conter a embalagem de aproximadamente 960g sem esmagar a embalagem ou usar os cabos para suportar seu peso.

Demanda contínua e pulsos curtos

Avalie esta bateria FPV 6S 25C em relação à corrente sustentada separadamente das cargas de aceleração curta. A classificação contínua de 200A e a classificação de pico de 400A descrevem diferentes condições de serviço. Um pico não pode durar mais de dois segundos; isto não define a frequência com que pode ocorrer ou prova um aumento de temperatura aceitável no conjunto instalado.

Acabamento externo e identificação

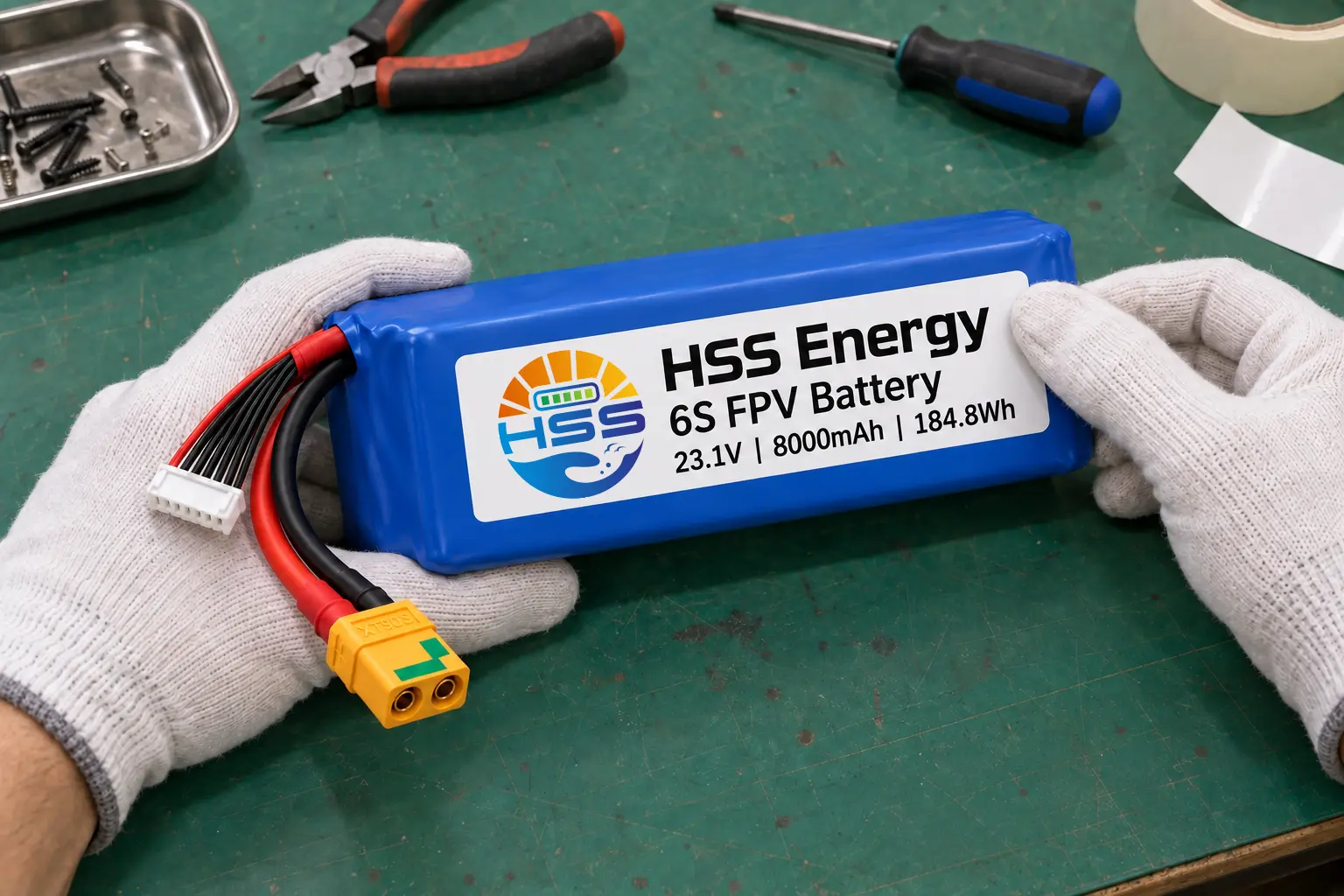

Ilustração do processo • Colocação de etiquetas e acabamento externo

Uma etiqueta legível vincula o pacote finalizado à sua especificação de tensão e capacidade. As verificações externas devem procurar bordas de etiquetas levantadas, isolamento danificado ou saída de cabo obstruída. Estas verificações visíveis não substituem as medições de aceitação elétrica.

Arranjo de conexão para o pedido

O comprimento do cabo, o tamanho do cabo e os conectores podem ser configurados de acordo com os requisitos do cliente. Verifique a capacidade atual e o aumento de temperatura para o conjunto escolhido. As peças de referência opcionais não são, por si só, uma confirmação de um caminho de corrente completo de 200A ou 400A.

Amortecimento e fechamento da caixa

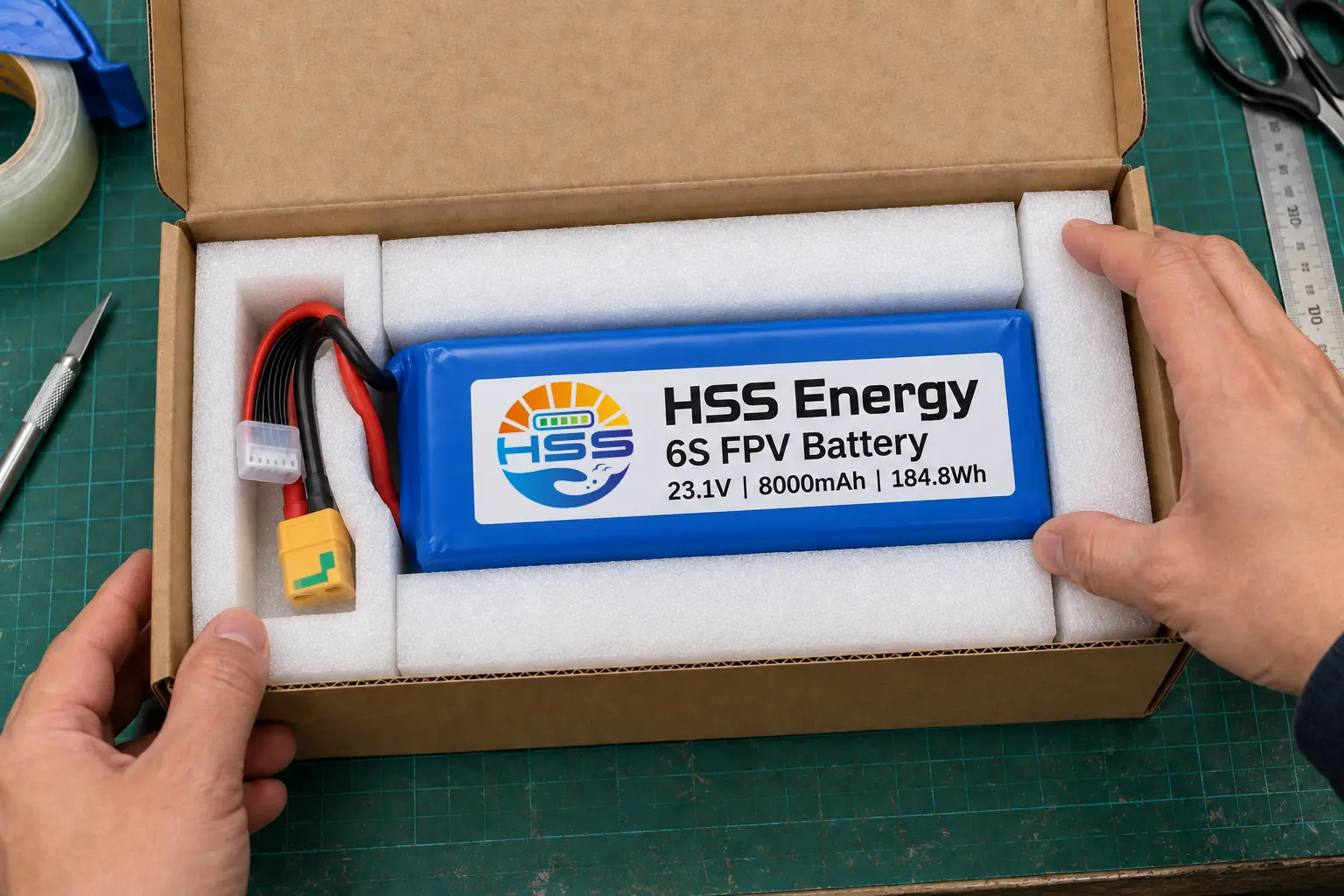

Ilustração da embalagem • Suporte do corpo e espaços de conectores isolados

Especifique a embalagem em torno do arranjo final do chumbo. O inserto ilustrado suporta o corpo e separa os conectores protegidos; nenhum fio deve cruzar a borda de fechamento. Os detalhes da espuma e da caixa permanecem configuráveis ​​pelo cliente.

Ilustração do processo • Selagem da caixa na estação de embalagem

Perguntas frequentes

Semissólido significa uma célula totalmente em estado sólido?

Não. Este modelo é especificado como semissólido. Essa descrição não estabelece um eletrólito totalmente em estado sólido ou uma classificação de não inflamabilidade.

O que deve acompanhar uma avaliação de amostra?

Mantenha a configuração da amostra, o perfil de carga pretendido e os critérios de aceitação juntos. Registre os resultados medidos em relação a essa configuração antes de definir os requisitos para pedidos repetidos.

Como são determinados os termos de compra e envio?

Disponibilidade de amostra, quantidade mínima, prazo de entrega e garantia são acordados mediante cotação. Os documentos de transporte e aceitação da transportadora devem ser verificados quanto à configuração exata, destino e rota de envio.

Um pedido de bateria FPV HSS Energy 6S 8000mAh deve identificar a configuração elétrica aprovada e o envelope de montagem. Registre os critérios de aceitação da amostra com o arranjo de embalagem para que entregas repetidas possam ser verificadas em relação à mesma especificação.
