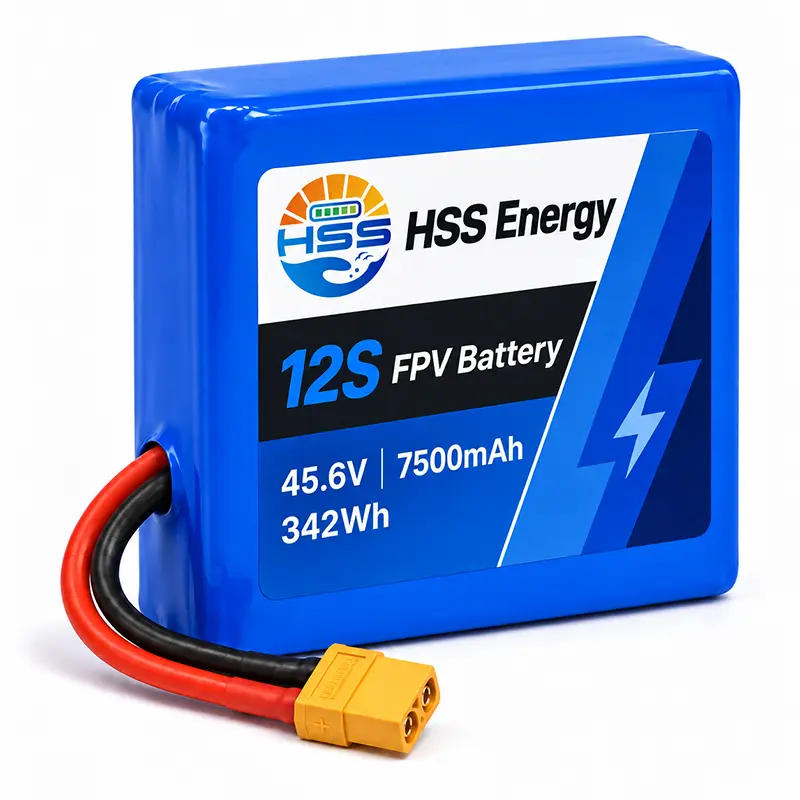

Bateria de 12S 7500mAh FPV

Integração de aeronaves FPV

As especificações de pedido da bateria HSS Energy 12S 7500mAh FPV são desenvolvidas em torno da fuselagem FPV pretendida. Avalie toda a faixa de tensão operacional em relação à eletrônica de voo, e não apenas à contagem de séries. As seções abaixo separam detalhes de serviço elétrico, ajuste mecânico e conexão para revisão de configuração.

Especificações elétricas e limites operacionais

Saída contínua e picos de carga curtos

Para uma instalação de bateria FPV de 25C, use a classificação contínua para demanda sustentada; a classificação 50C aplica-se apenas a picos de até dois segundos. A montagem finalizada deve ser avaliada com a fiação e conector selecionados sob a temperatura e perfil de carga pretendidos.

O carregamento deve permanecer dentro dos limites de tensão e corrente acima. Abaixo de 0°C, use apenas um procedimento de carregamento de baixa temperatura validado e com proteção adequada. A avaliação do ciclo de vida necessita de critérios definidos de profundidade de descarga e capacidade retida.

Dimensões do corpo e folga dos cabos

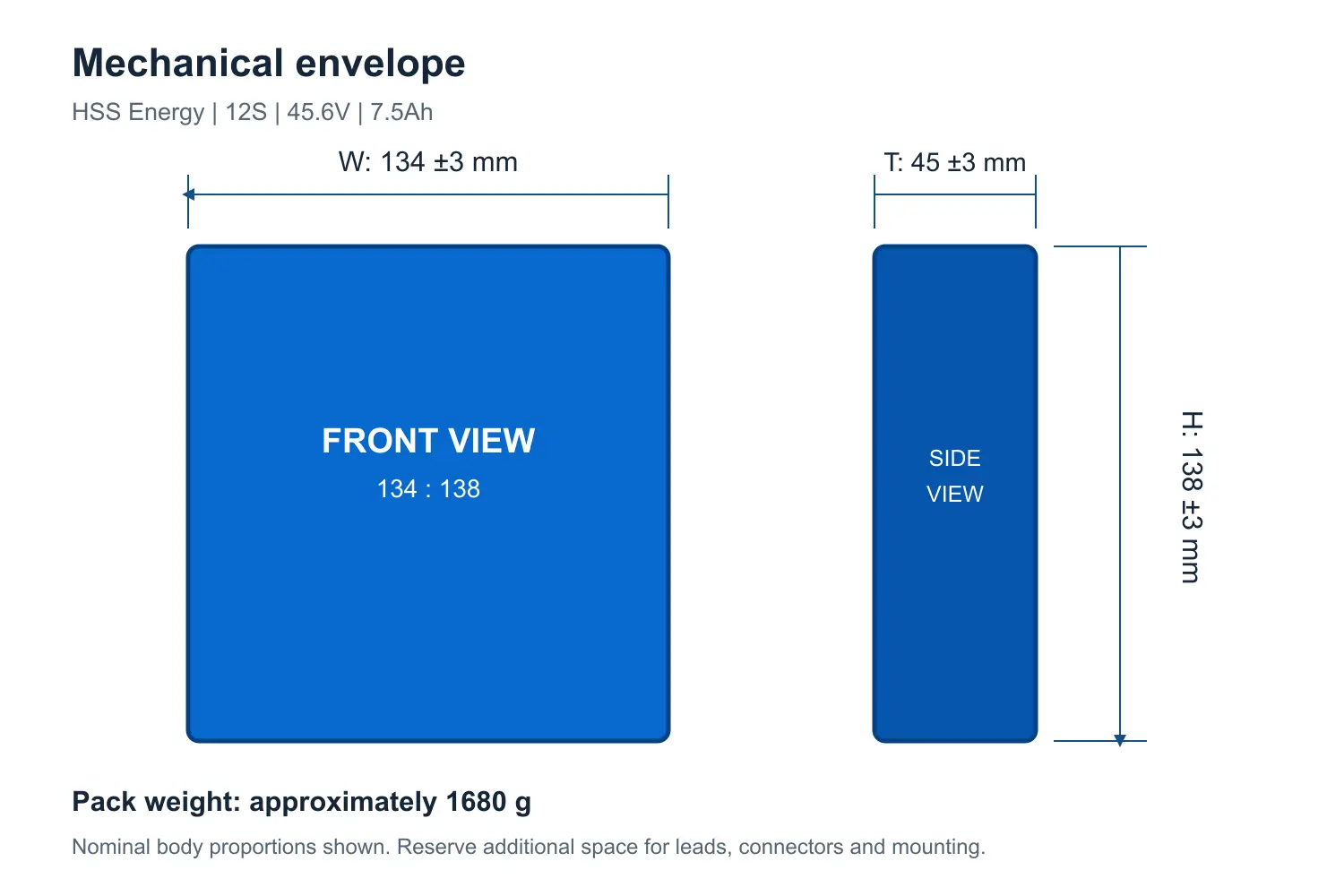

Ilustração das dimensões do corpo • Deixe espaço adicional para cabos e montagem.

Deixe espaço ao redor desta bateria FPV de 7,5 Ah para tolerância dimensional, dobras de cabos e remoção. As dimensões do corpo excluem a folga de trabalho necessária para segurar os conectores. Inclua a massa da mochila de aproximadamente 1,68 kg ao selecionar as cintas de retenção e verificar o equilíbrio da aeronave.

Configuração da interface elétrica

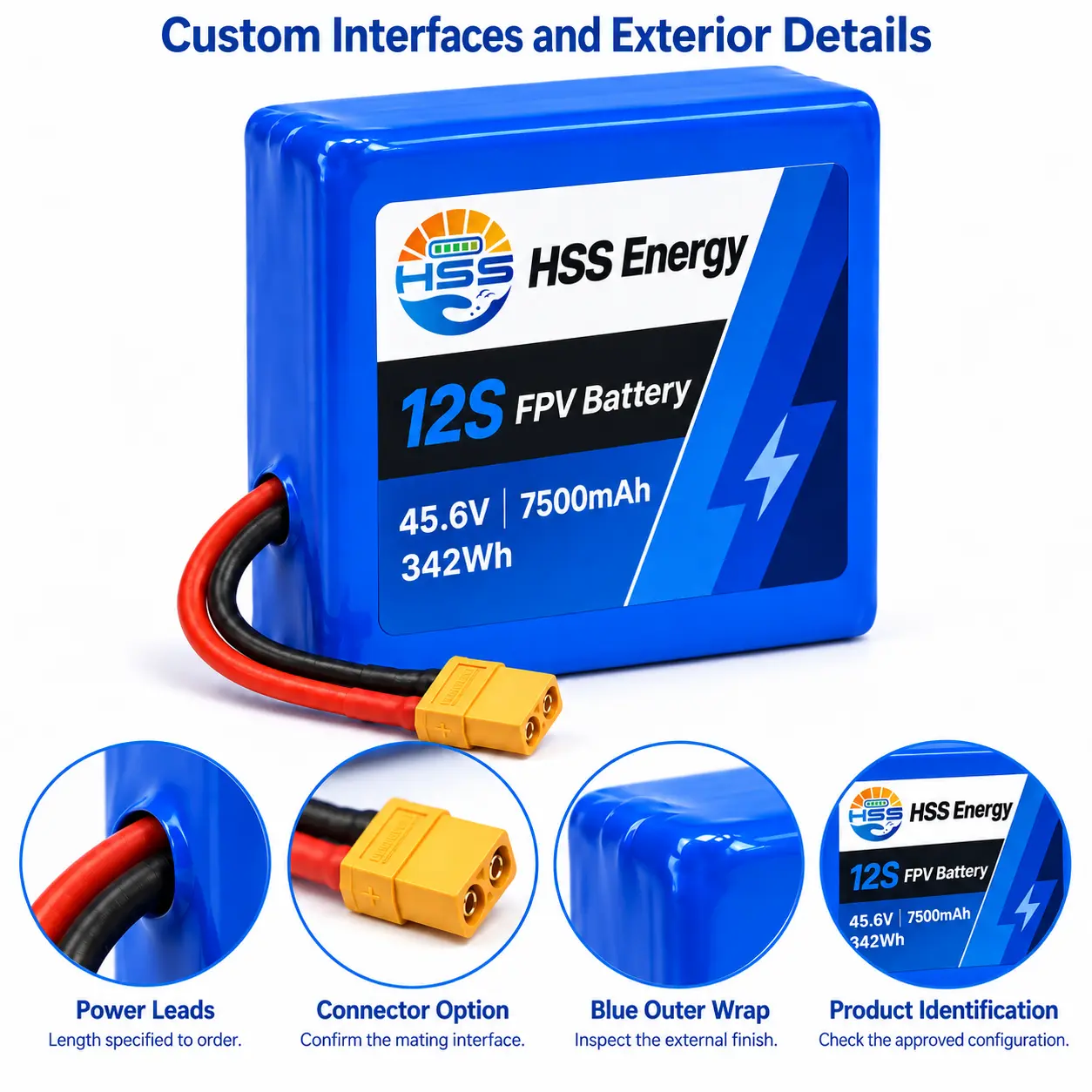

Ilustração detalhada • Os componentes mostrados representam opções configuráveis.

Para esta bateria 12S 7500mAh, o desenho da interface define o tamanho e comprimento do cabo, tipo de conector, polaridade e posição de saída do cabo. Especifique a topologia completa do chicote de equilíbrio 12S e a pinagem ao lado do conector principal. A entrada XH-7P na tabela é uma opção, não um diagrama de fiação completo. A conexão finalizada deve corresponder à aeronave e ao carregador.

Acabamento exterior e inspeção final

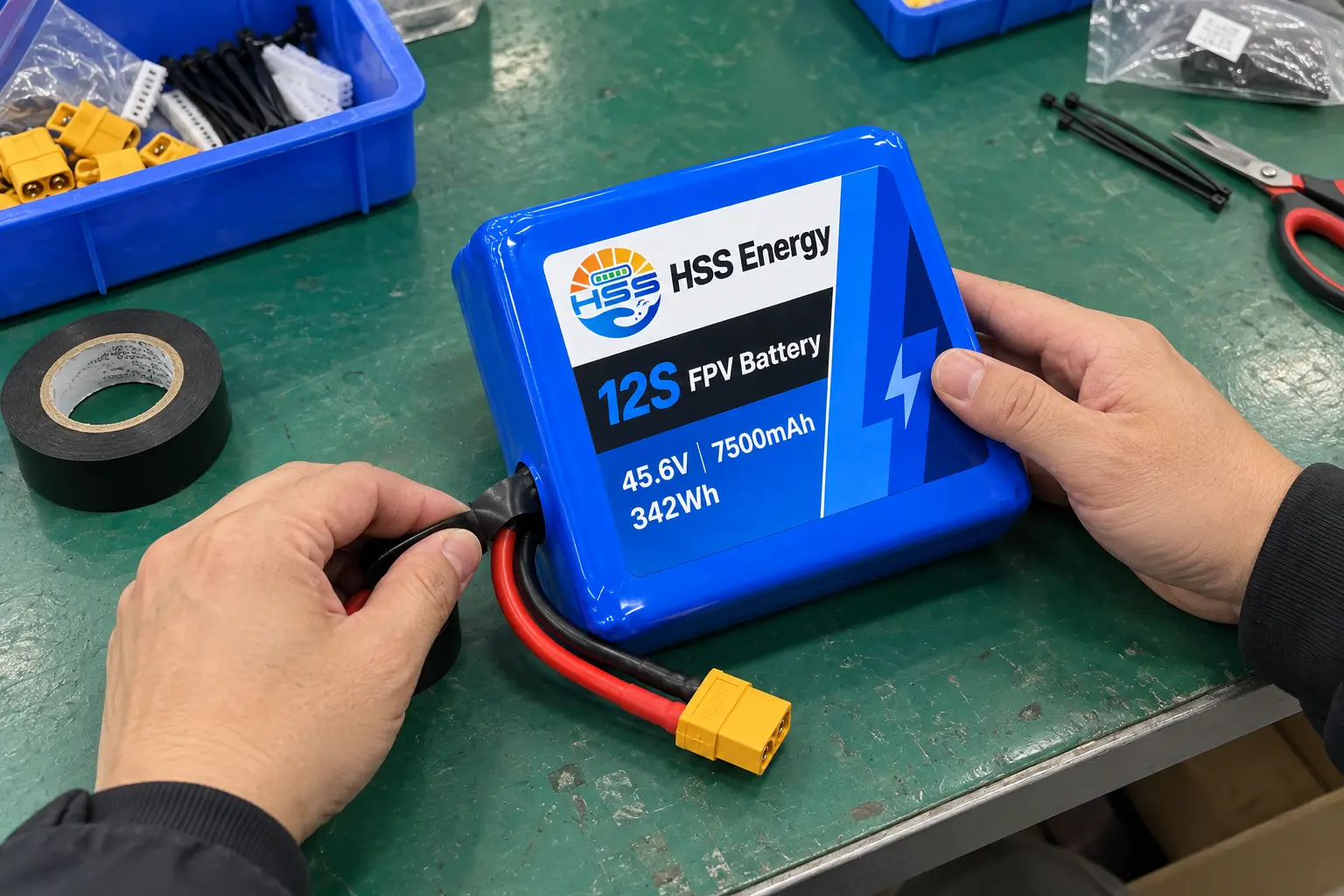

Ilustração do processo • Isolamento de saída de cabos e acabamento externo.

Para a bateria FPV HSS Energy 12S 7500mAh, o acabamento verifica as bordas do envoltório e o isolamento na saída do cabo. A mochila permanece apoiada enquanto essas áreas são examinadas; os cabos não são pontos de elevação.

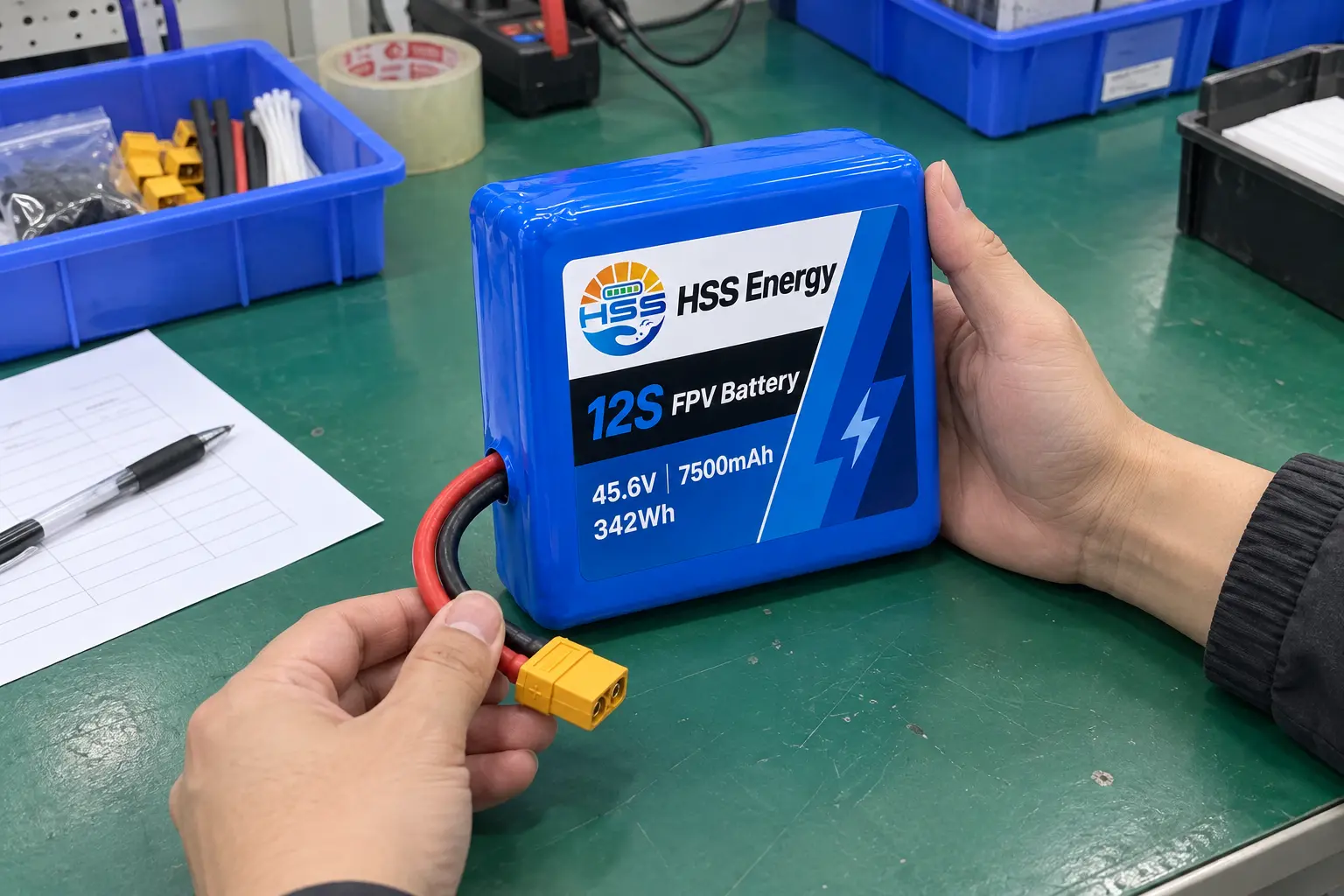

Ilustração do processo • Inspeção externa do pacote acabado e do conector.

A inspeção final compara a etiqueta com o modelo aprovado e verifica danos na embalagem, bordas soltas da etiqueta e defeitos no invólucro do conector. Registre qualquer discrepância em relação à unidade ou lote antes de embalar.

Verificações elétricas e envelhecimento conectado

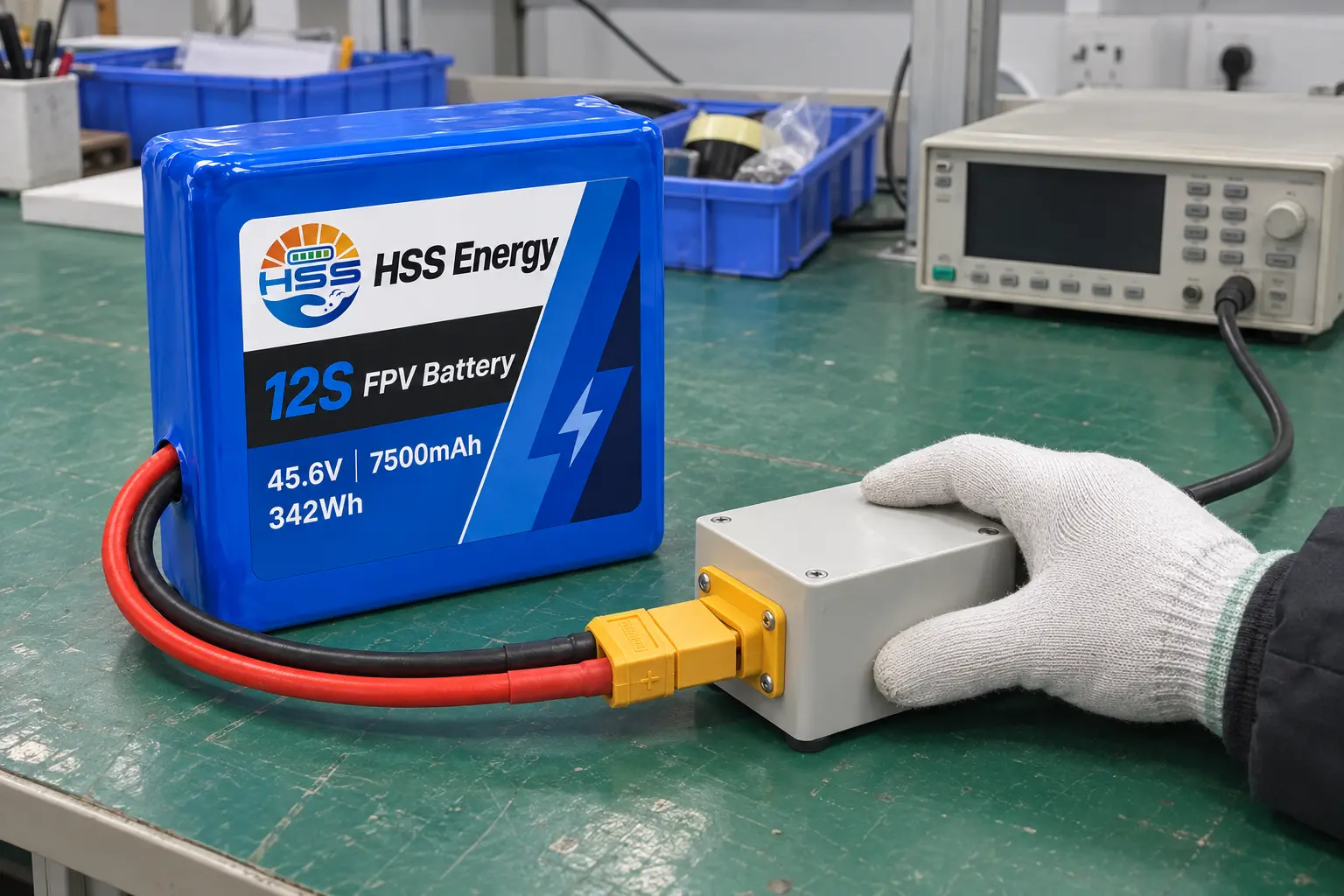

Ilustração do processo • Pacote conectado a um dispositivo de inspeção elétrica.

A avaliação elétrica desta bateria FPV de 45,6 V começa com verificações de polaridade e tensão em um acessório isolado. Os testes de capacidade e carga exigem limites definidos de corrente, temperatura e parada. A conexão ilustrada não representa um teste de descarga de alta corrente.

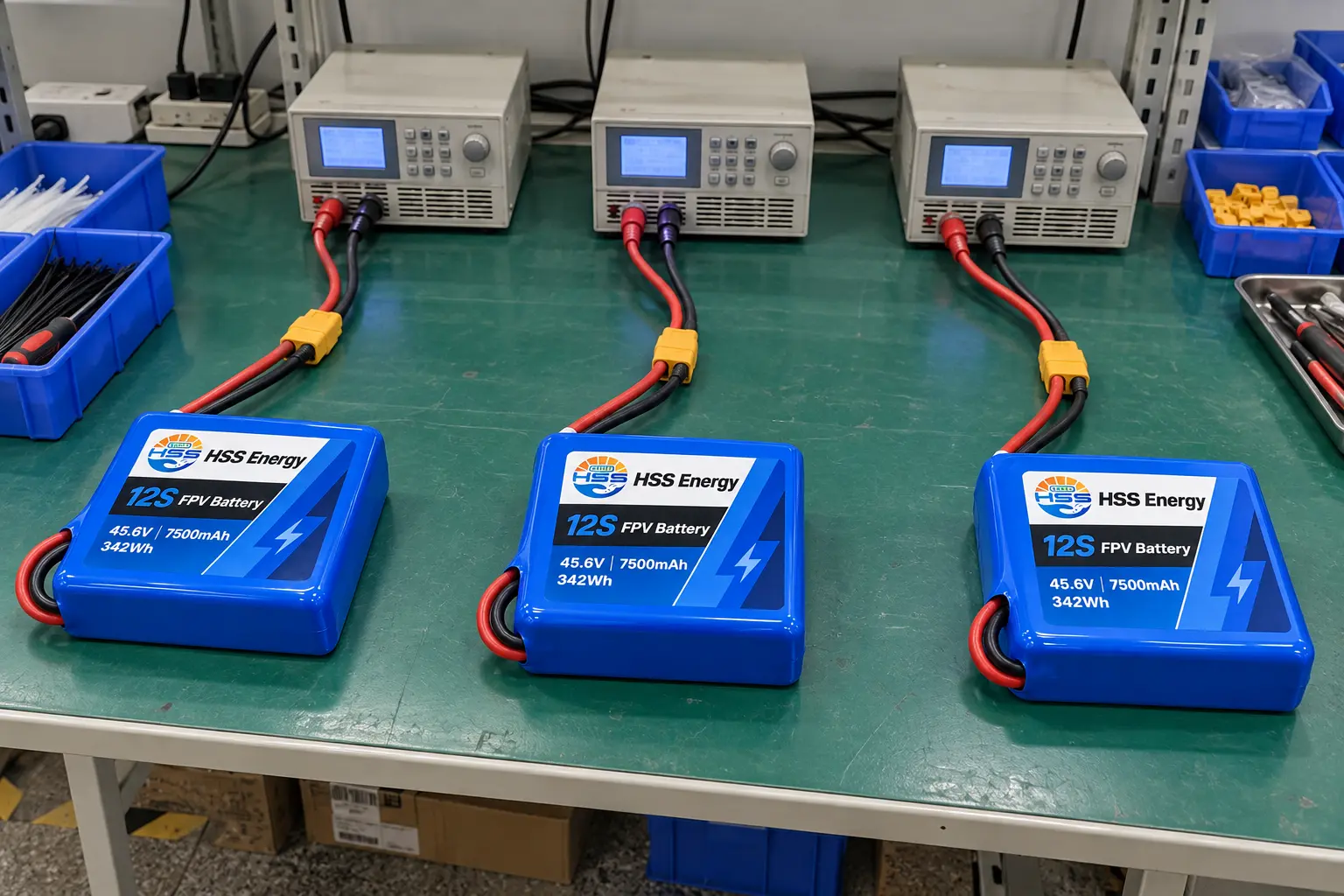

Ilustração do processo • Pacotes conectados a canais separados de avaliação de envelhecimento.

A ilustração antiga mostra canais conectados separados com espaço entre os pacotes. Um plano de avaliação define a sequência de operação, duração e limites de aceitação, com monitoramento de alterações de tensão, temperatura e anormalidades visíveis. O carregamento também requer a interface de balança aprovada.

Embalagem protetora

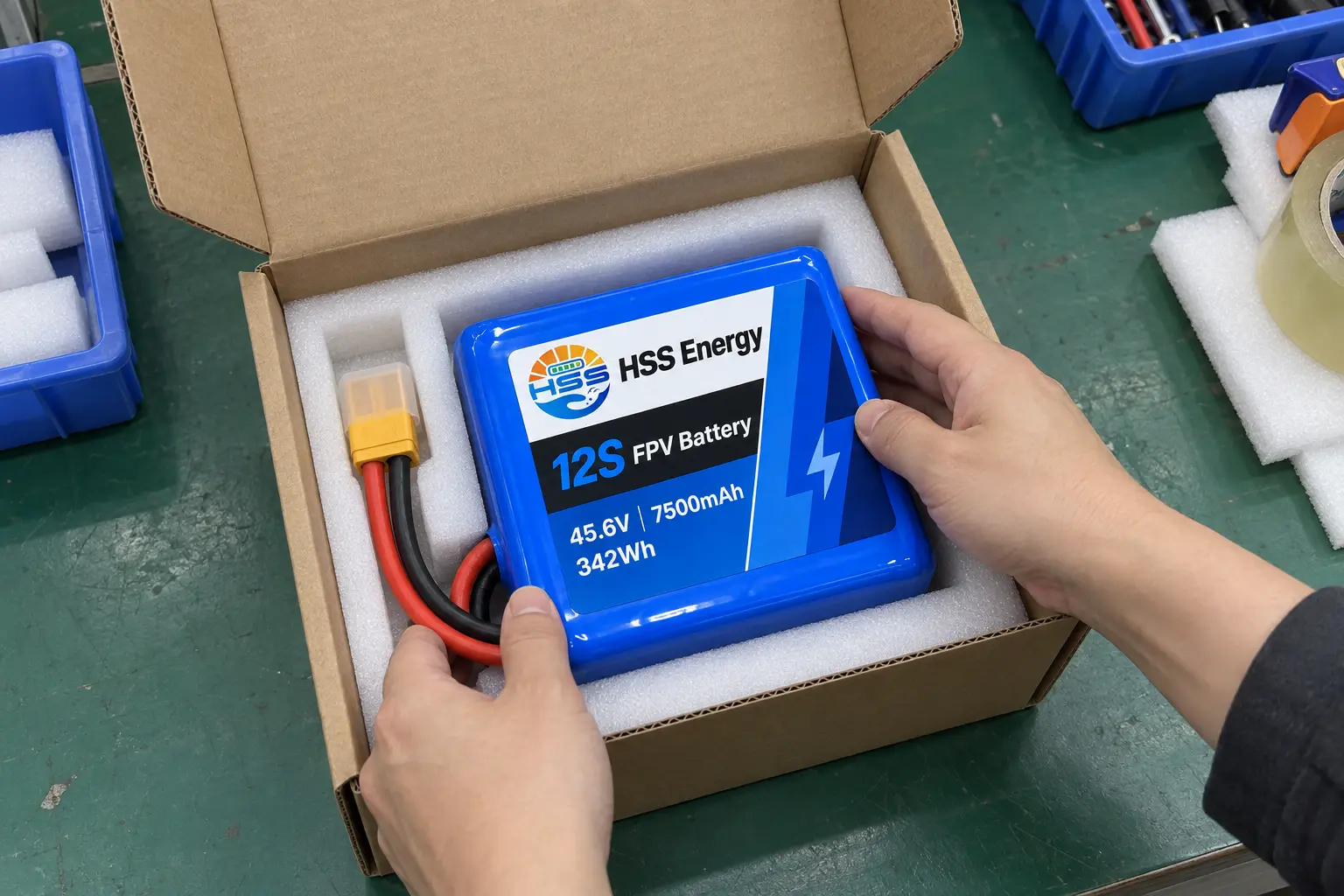

Ilustração da embalagem • Amortecimento e proteção do conector configuráveis ​​pelo cliente.

A bateria 12S FPV ilustrada fica em um recesso de espuma com seu conector protegido e seus cabos mantidos livres de compressão. Os materiais de embalagem, contenção e identificação da caixa são especificados para cada pedido; o arranjo retratado é um exemplo.

Perguntas frequentes

A energia nominal determina o tempo de vôo?

Não. A massa da aeronave, a eficiência da propulsão, a carga útil e o perfil de voo afetam a resistência utilizável. Avalie o pacote na aeronave pretendida com reserva de voo adequada.

Posso usar um carregador 12S existente?

Somente se o perfil de carregamento, configuração de corte e pinagem de equilíbrio completo corresponderem a este pacote. A contagem de séries por si só não é suficiente; consulte as especificações elétricas e as seções de interface.

Quais documentos de teste e transporte se aplicam?

Os documentos devem identificar o pacote finalizado ou cobrir explicitamente a sua configuração. Um relatório a nível de célula não estabelece por si só a cobertura do pacote acabado.

Revisão de configuração

Para um pedido de bateria FPV HSS Energy 12S 7500mAh, forneça o modelo da fuselagem, o perfil de carga e o desenho de instalação. Estas entradas estabelecem os critérios de configuração e aceitação antes da aprovação da amostra.
