Bateria de 6S 9000mAh FPV

A bateria FPV 6S 9000mAh ocupa a posição de alta energia na faixa HSS RC/FPV. Com 9Ah e aproximadamente 824g, não deve ser tratado como um pacote de corrida convencional de 5 polegadas. Seu objetivo é fornecer a aeronaves FPV maiores, plataformas de asa fixa RC personalizadas e multirotores personalizados maiores uma opção de energia HV 6S definida quando a fuselagem puder acomodar a massa do pacote, dimensões, layout do conector e limites de corrente aprovados. A aquisição deve começar com a massa permitida para a bateria, CG, dimensões do compartimento da bateria, corrente média e de pico e estratégia de carga, e não apenas com a capacidade.

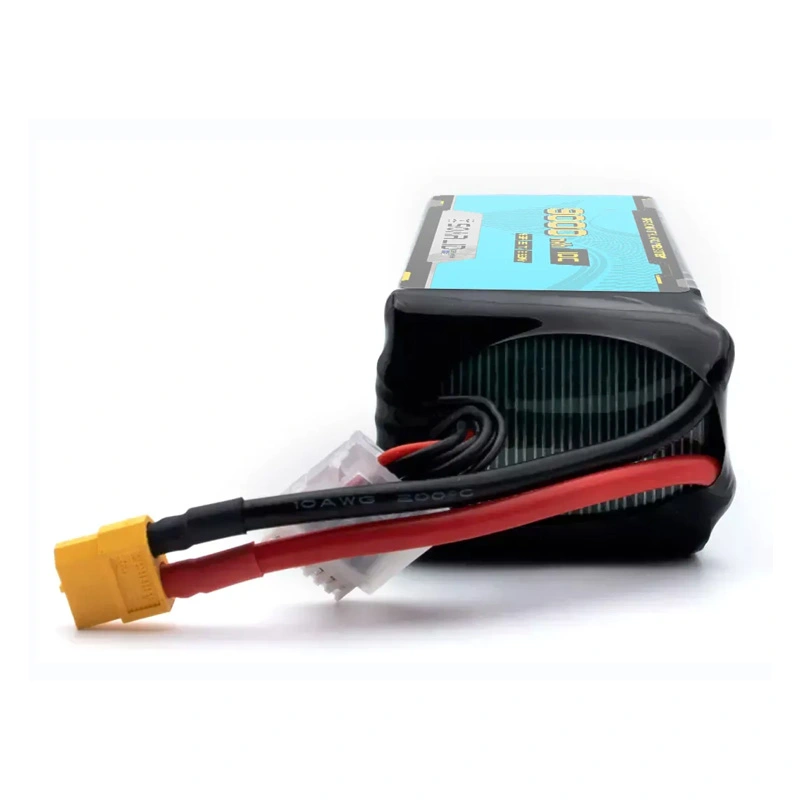

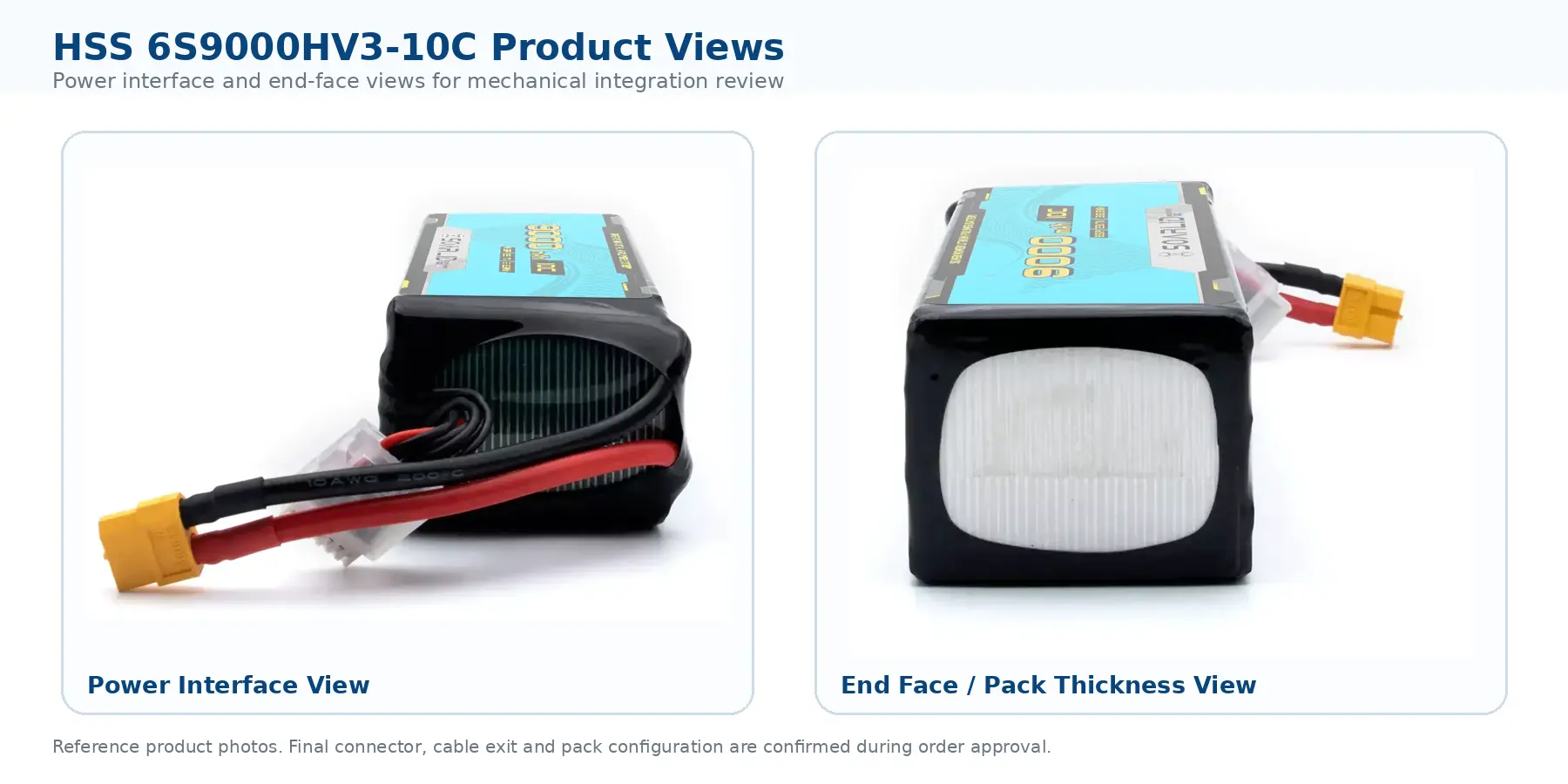

Interface de alimentação HSS Energy 6S9000HV3-10C e visualizações de referência de face final.

Por que este pacote de 9Ah tem uma posição distinta de alta energia

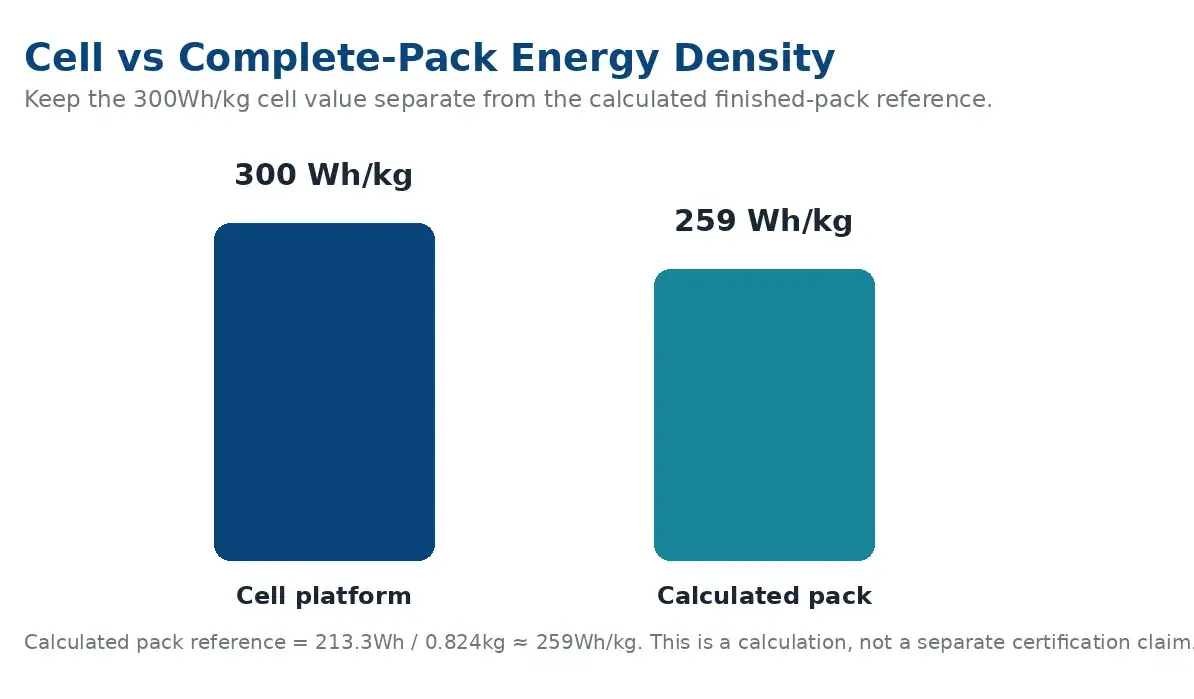

Para seleção HSS RC/FPV, este modelo 9Ah não está agrupado com pacotes compactos de competição de 5 polegadas. Para compradores que comparam uma bateria LiPo 6S, sua função verificada é definida por 213,3Wh de energia instalada, peso de embalagem de aproximadamente 824g, envelope mecânico de 165 x 71 x 33 mm e valor de densidade de energia no nível da célula de 300Wh/kg. A referência de pacote completo calculada resultante é de cerca de 259Wh/kg, portanto, relação energia-peso, ajuste do compartimento da bateria, centro de gravidade e perfil de corrente da aeronave são fatores de seleção mais úteis do que apenas uma manchete de corrida.

Especificações Técnicas

* Os resultados do ciclo de vida variam de acordo com a taxa de carga/descarga, profundidade de descarga, temperatura, prática de armazenamento e critérios de fim de vida útil. Use o método de teste aplicável em nível de pacote, quando disponível.

Arquitetura 6S HV e limite de classificação 10C

Esta bateria 6S LiHV usa tensão nominal de 23,7 V e capacidade de 9 Ah para energia nominal de 213,3 Wh. O rótulo do produto mostra 10C. Multiplicar 9Ah x 10C dá 90A apenas como referência aritmética; ela não deve ser apresentada como uma corrente de pacote contínua verificada sem dados aplicáveis ​​de teste de pacote acabado. Antes da aprovação da amostra, o HSS analisa a corrente média, a corrente de pico, o resfriamento, a fiação, a temperatura do conector, o ciclo de trabalho da missão e o perfil de carga aprovado.

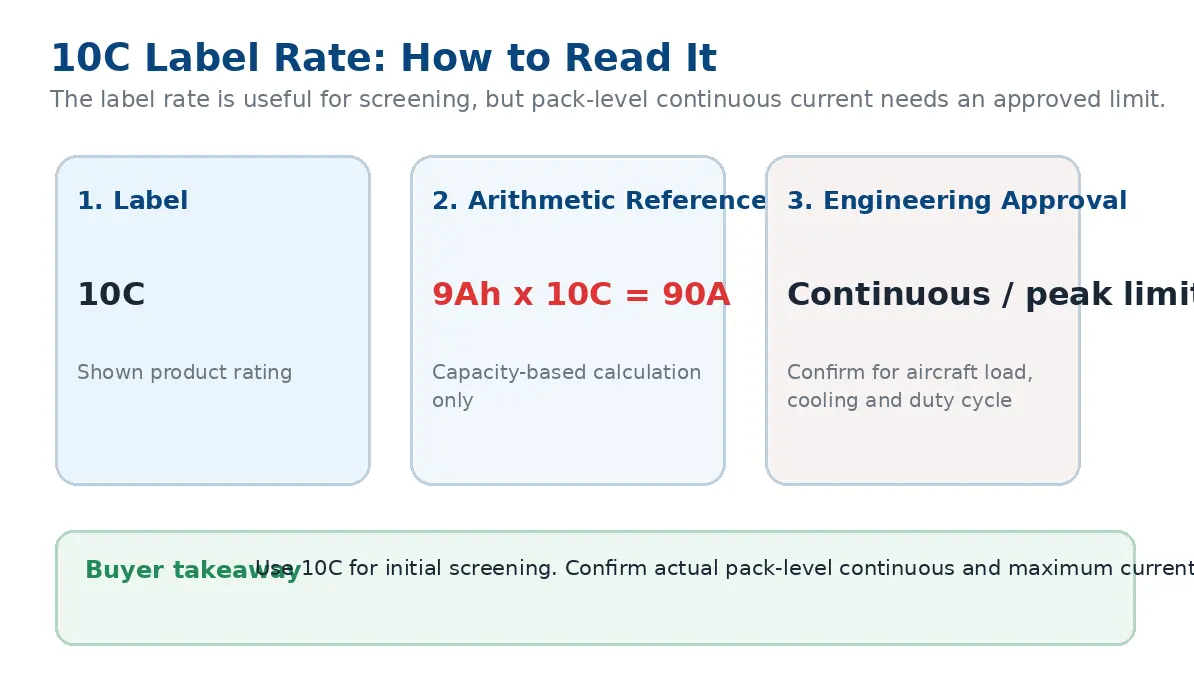

Taxa de etiqueta 10C
O valor 90A é uma referência aritmética baseada na capacidade. Os limites contínuos e de pico da embalagem acabada exigem aprovação aplicável.

Arquitetura de alta tensão 23,7V 6S
Use um fluxo de trabalho de cobrança de equilíbrio de alta tensão correspondente e confirme o perfil de cobrança aprovado para a configuração final.

Para uma bateria LiPo de alta tensão nesta classe de massa, a questão de engenharia não é simplesmente a taxa C na etiqueta. Os compradores devem confirmar se o perfil atual da aeronave permanece dentro dos limites aprovados do pacote e se o condutor, o conector, o roteamento do cabo, o método de montagem e o resfriamento permanecem adequados ao ciclo de trabalho pretendido.

Integração de FPV de grande formato e aeronaves RC personalizadas

Esta bateria 6S FPV destina-se à avaliação em fuselagens que podem acomodar uma bateria de aproximadamente 824g e um pacote de 165 x 71 x 33 mm. Para um projeto de bateria de drone FPV, os desenvolvedores de asa fixa ou multirotor personalizado devem revisar a geometria do compartimento da bateria, o centro de gravidade, o limite de peso de decolagem, a corrente média e de pico, a localização do conector e a estratégia do carregador antes de selecionar o pacote. Ela não está posicionada como uma bateria de corrida padrão de 5 polegadas e não deve ser considerada adequada para todas as plataformas de longo alcance de 7 ou 10 polegadas sem confirmação do nível da fuselagem.

Configuração de amostra e controle de produção

A HSS Energy oferece suporte à revisão de requisitos, confirmação de conectores e cabos, avaliação de amostras, aprovação de desenhos e liberação de produção. As imagens do workshop abaixo mostram um ambiente de produção organizado e um fluxo de trabalho de envelhecimento/controle de qualidade. Os limites elétricos finais, o perfil do carregador, a configuração do conector e os critérios de aceitação são confirmados para o pedido aprovado.

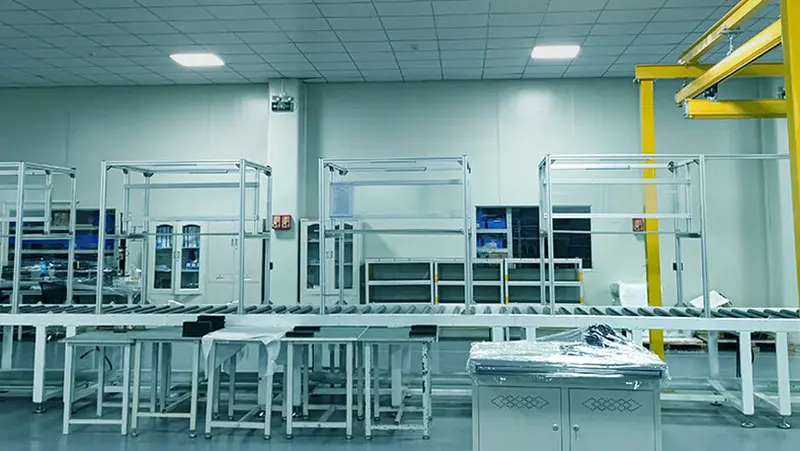

Oficina Padronizada

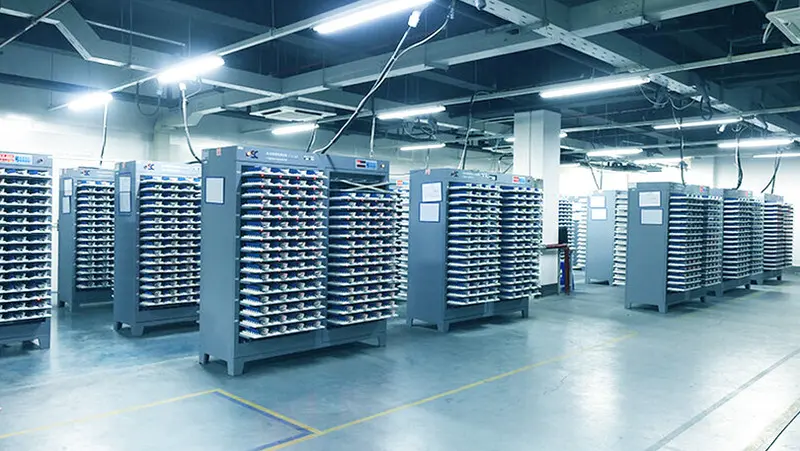

Envelhecimento / Controle de Qualidade

Perguntas frequentes

Conte-nos os requisitos da sua aeronave

Envie o modelo da sua aeronave, perfil atual, limite de massa da bateria, dimensões do compartimento, restrições de CG/montagem, conector, estratégia de carregador e quantidade de amostra para análise.
