Bateria do zangão do UAV de 6S 80Ah

Inicie uma consulta de dimensionamento para a bateria drone HSS Energy 6S 80Ah UAV com a seção transversal do compartimento disponível. Sua largura de 75 mm não torna todo o pacote um formato quadrado de 75 mm: o corpo tem 117 mm de espessura e 350 mm de comprimento. Planeje as restrições ao longo do corpo e deixe espaço na extremidade curta para o conector de alimentação e o chicote de fios de equilíbrio. Isso o torna um candidato para avaliar onde a largura, e não o comprimento, controla o layout. Entre em contato com nossa equipe de vendas para obter um orçamento, especificações detalhadas da bateria e preços de pedidos em grandes quantidades para avaliar se este modelo atende aos seus requisitos de instalação.

O que é esse pacote 6S80Ah?

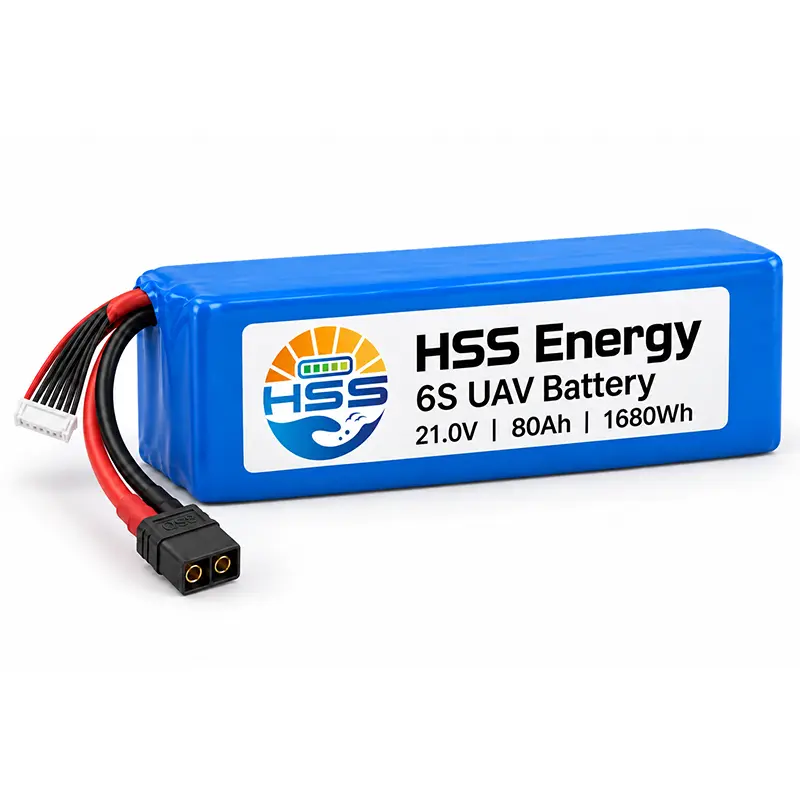

A bateria UAV 6S 80000mAh é uma bateria completa de células tipo bolsa de seis séries, não uma única célula de 80Ah. Ele combina as células, o isolamento, o envoltório externo e os cabos de conexão em um formato pronto para instalação para avaliação de engenharia. A energia nominal descreve o pacote; a figura da densidade celular descreve sua plataforma celular.

Vantagens para uma instalação com largura limitada

Vale a pena comparar uma bateria 6S 80Ah quando um compartimento de bateria longo tem largura limitada. A saída curta deixa os lados longos disponíveis para suporte e restrição. Essa vantagem de layout só é útil se a espessura restante, a folga de montagem e o equilíbrio da aeronave também funcionarem.

Sua classificação de corrente contínua dá ao projetista da propulsão um limite operacional separado da permissão de pulso curto. Selecione com base na carga de voo real, incluindo decolagem e recuperação, em vez de tratar a maior corrente impressa em uma especificação como o ponto operacional normal.

Especificações Técnicas

Condições ambientais e de ciclo de vida

Dimensões mecânicas

Interfaces opcionais

A energia nominal é a tensão multiplicada pela capacidade. A densidade de energia celular não é a densidade de energia do pacote acabado. Os limites de temperatura de trabalho não estabelecem permissão de temperatura de carregamento.

Áreas de aplicação: levantamento e avaliação de inspeção

Considere a bateria drone UAV 6S 80Ah para plataformas de pesquisa ou inspeção cuja entrada elétrica, orçamento de carga útil e compartimento de bateria correspondam a esta configuração. A questão útil é se a aeronave completa pode realizar a rota pretendida com uma reserva de pouso apropriada – e não se a fotografia da bateria se assemelha ao pacote existente.

Antes da primeira avaliação ao ar livre

O trabalho FireSense da NASA em Montana fornece um exemplo independente de preparação de campo e monitoramento de voo. As fotografias são creditadas à NASA ARC/Milan Loiacono e mostram esse projeto, não uma aeronave com motor HSS. Para sua própria avaliação, verifique a restrição, o acesso ao conector e a folga dos cabos antes de passar das verificações de bancada para um teste de voo aprovado pela aeronave.

Use registros de voo para decidir a próxima configuração

Ao avaliar uma bateria UAV de 80000mAh, registre juntos a carga útil, o clima, a duração do voo e a tensão sob carga. Um voo mais longo com uma carga útil mais leve não é uma comparação equivalente. Estas observações ajudam a distinguir uma limitação de energia de uma incompatibilidade de montagem, conexão ou propulsão.

Fluxo de trabalho de produção: da plataforma celular à embalagem

A HSS Energy utiliza células de parceiros fornecedores comerciais. Suas fotografias de fabricação fornecem visibilidade da cadeia de suprimentos por trás dos produtos com células em bolsa; eles não são apresentados como um recorde de produção para esta configuração individual de 80Ah. A aquisição deve conectar a plataforma celular selecionada aos requisitos acordados de desenho e aceitação de embalagens.

Preparação de material e processamento de eletrodo

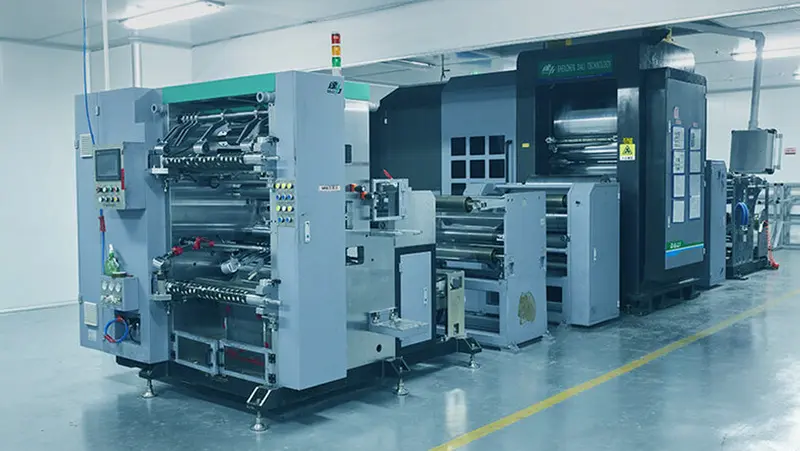

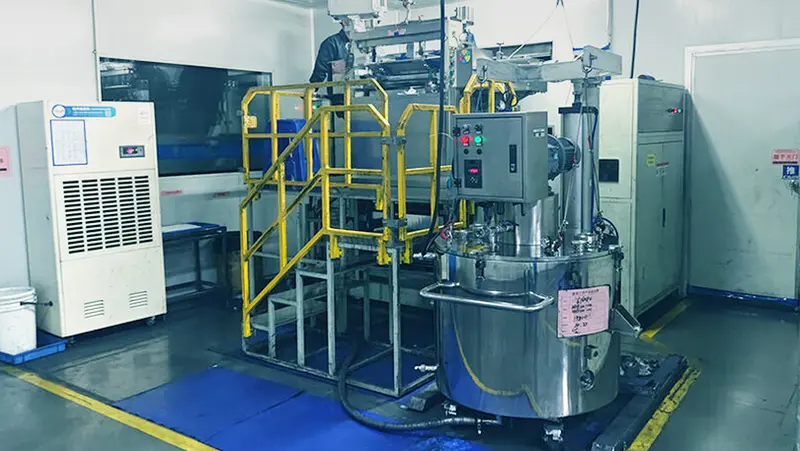

Para uma bateria semissólida de 80Ah, a designação do material por si só não revela uma receita de eletrólito ou tolerância de fabricação. As imagens dos parceiros mostram equipamentos de mistura e processamento de rolos. Estas etapas ilustram a fabricação de células a montante, enquanto a formulação específica e as configurações do processo permanecem separadas da especificação da embalagem publicada.

Fabricação de células e configuração de pacote

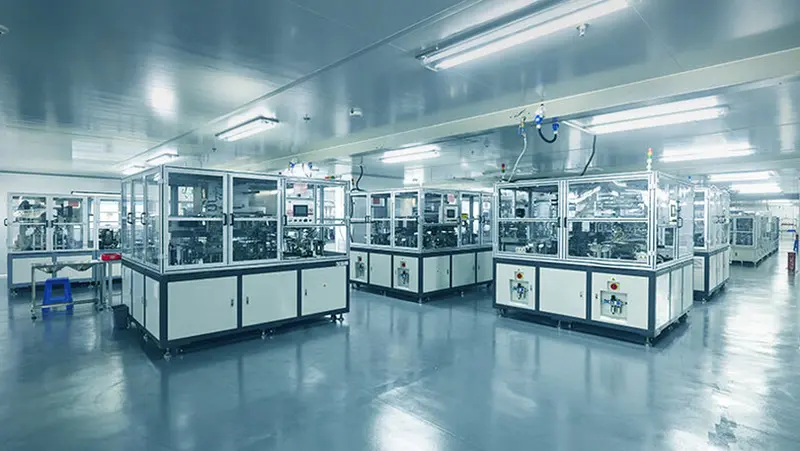

A fabricação da célula e a montagem da embalagem acabada são etapas diferentes. O equipamento de produção fechado pertence ao contexto de fabricação de células. Para o pacote solicitado, a revisão da configuração deve identificar a designação da célula, o arranjo em série, o layout da conexão e os requisitos de isolamento antes que o exterior e as interfaces sejam finalizados.

Trate o perfil do carregador de bateria UAV de 21 V como parte dessa configuração, não como um acessório selecionado apenas pela contagem de séries. As alterações na plataforma da célula, nos conectores ou no envelope devem ser refletidas no acordo técnico final para que a amostra e o pedido repetido sejam avaliados na mesma base.

Comece com o desenho do compartimento da bateria

Envie à HSS Energy as dimensões utilizáveis ​​do compartimento, faixa de tensão da aeronave, perfil de carga e quantidade pretendida para uma cotação de configuração. Inclua o espaço necessário para conectar e remover o conjunto, não apenas o tamanho nominal da cavidade.

Perguntas frequentes

Ele pode substituir meu 6S LiPo existente sem alterar a aeronave?

Não apenas com base no “6S”. Compare a janela completa de tensão, o perfil do carregador, os requisitos de carga, o envelope do corpo e o arranjo de conexão. Este modelo usa um corte de carga de 25,8 V; uma configuração existente de seis séries deve ser verificada em relação a esse valor antes que uma substituição seja aprovada.

Meu compartimento de bateria tem 75 mm de largura. O pacote caberá?

A largura nominal é de 75 mm, mas um compartimento com exatamente a mesma largura não permite tolerância de fabricação, instalação ou restrição. Verifique todas as três dimensões do corpo e as tolerâncias dimensionais acordadas e, em seguida, adicione o espaço necessário para o preenchimento, a montagem e os cabos curtos.

Quanto tempo de voo o 1680Wh fornecerá?

A energia nominal não determina o tempo de voo por si só. A potência média da aeronave, a carga útil, o perfil de voo, a temperatura e a reserva de pouso afetam a duração utilizável da missão. Use potência medida e voos de amostra controlados para avaliar a rota; nenhuma reivindicação fixa de minutos de voo está anexada a este pacote.

Que condições se aplicam ao máximo de 800A?

O máximo especificado é 800A por 10 segundos em SOC acima de 50%. A descarga contínua é 240A. Os limites do cabo, do conector e da aeronave também precisam corresponder à carga pretendida.

O conector QS8 opcional é automaticamente adequado para um pulso de 800A?

Não. Uma classificação de pulso em nível de pacote não é uma aprovação de conector. O conector selecionado, os contatos correspondentes, a rota do fio e a qualidade da conexão devem ser revisados ​​para o perfil de corrente real. Especifique a interface completa em vez de selecionar um conector apenas pelo nome.

400Wh/kg descreve a bateria completa?

Não. 400Wh/kg é a densidade de energia especificada da célula. A energia nominal do pacote é 1680Wh, calculada a partir de 21,0V e 80Ah. Esses valores descrevem quantidades diferentes.

Posso solicitar um comprimento de cabo ou layout de corpo diferente?

Envie o desenho necessário e a interface de posicionamento para revisão. Uma solicitação de cabo ou conector é diferente de uma alteração na disposição das células ou no tamanho do corpo; este último pode afetar a massa, os limites elétricos e a documentação. A cotação deve identificar a configuração aprovada em vez de prometer todas as alterações dentro do envelope padrão.

O que devo verificar em uma amostra de avaliação antes de repetir o pedido?

Verifique primeiro a folga real de montagem, a restrição e o acesso ao conector. Em seguida, avalie a configuração de carregamento e a carga da aeronave em relação aos limites elétricos acordados. Registre o cabo, conector e revisão de desenho aceitos para que um pedido repetido se refira à mesma configuração e não apenas à mesma etiqueta de capacidade.

O que devo enviar para obter um orçamento útil em vez de um preço genérico?

Para a bateria drone UAV 6S 80Ah, forneça um desenho do compartimento, faixa de tensão suportada, cargas contínuas e transitórias, polaridade do conector e quantidade alvo. Adicione o ambiente operacional e quaisquer documentos solicitados. Isso permite que o orçamento enderece a instalação e as opções de interface, bem como a própria bateria.
