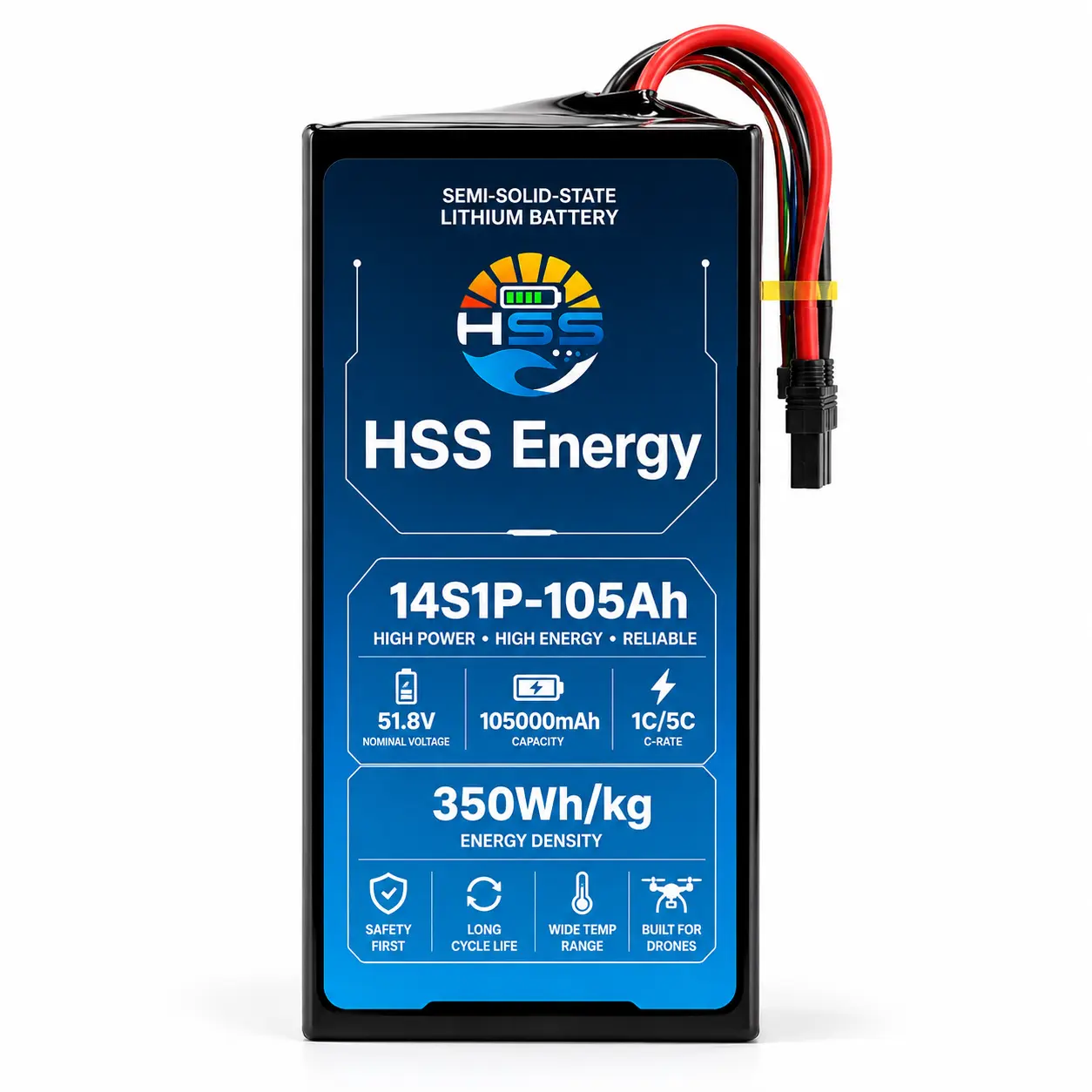

Bateria do UAV de 14S 105Ah

A bateria UAV China 14S 105Ah é a posição de energia máxima instalada na atual família HSS Energy 14S. Com tensão nominal de 51,8V e capacidade de 105Ah, a energia nominal calculada é de 5439Wh. Este SKU não é uma atualização de uso geral do modelo 72Ah; é uma plataforma de integração OEM para aeronaves que pode acomodar estrutural e eletricamente uma bateria de 15,6 kg e 420 mm de altura.

Especificações do produto

Energia instalada máxima, não massa mínima

A bateria do drone 14S 105Ah é para projetos onde 5.439Wh de energia instalada são mais importantes do que manter a bateria leve ou compacta. Com 15,6kg e 420mm de altura, deverá ser selecionado somente após a equipe da aeronave confirmar a montagem, CG, manuseio e acesso para serviço.

A integração mecânica é a porta principal

Uma bateria UAV 14S1P 105Ah com 15,6 kg e 175 x 123 x 420 mm deve ser tratada como um componente estrutural da aeronave. A HSS Energy deve revisar o desenho do compartimento, os pontos de montagem, o método de restrição, o caminho de remoção, o raio de curvatura do cabo, o acesso ao conector e o alvo do CG antes de uma amostra ser construída. Uma simples verificação do volume disponível não é suficiente para esta classe de capacidade.

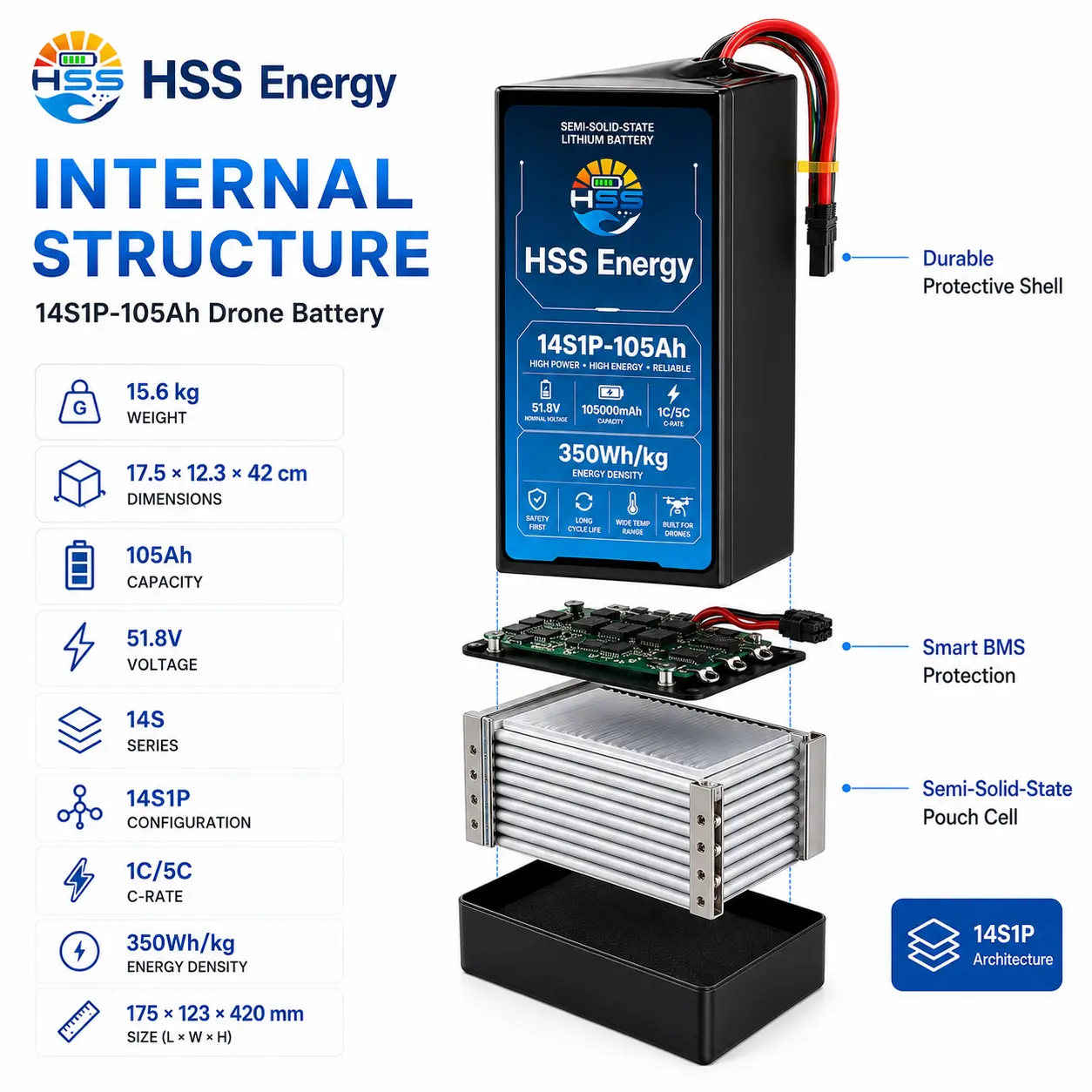

Visual de referência da arquitetura de célula/proteção para configuração do projeto HSS.

Revisão Elétrica de Grandes Aeronaves

Para uma bateria UAV de 51,8V 105Ah, as taxas de referência do produto 1C / 5C correspondem às referências de corrente aritmética de 105A e 525A. Os limites finais contínuos e de pico exigem o projeto aprovado do conjunto, conector, bitola do cabo, condições térmicas e duração do evento. Envie dados reais da corrente de voo em vez de dimensionar o sistema apenas com base na multiplicação da taxa C.

Contexto de aplicação e integração

A bateria do UAV de carga pesada desse tamanho pertence a uma aeronave projetada em torno dela, e não adicionada como uma atualização de capacidade tardia. Projetos típicos são grandes UAVs industriais, logísticos, agrícolas e de carga útil pesada, onde a fuselagem pode suportar os requisitos de massa, montagem e CG da bateria.

Referência de aplicação em aeronaves de grande porte para a plataforma OEM 105Ah; montagem estrutural, CG e validação do caminho da corrente são obrigatórios.

Revisão de configuração OEM/ODM

Para um projeto de bateria UAV de 105.000 mAh, a HSS Energy deve revisar a montagem estrutural, cargas de restrição, manuseio de pacotes, alvo CG, altura do compartimento, raio de curvatura do cabo, acesso ao conector de alta corrente, perfil do carregador, registros reais de corrente de voo e demanda anual esperada. Esta análise é mais baseada na mecânica e na integração do que os modelos 14S menores.

Integrando um pacote de 15,6 kg e 105 Ah em um UAV grande

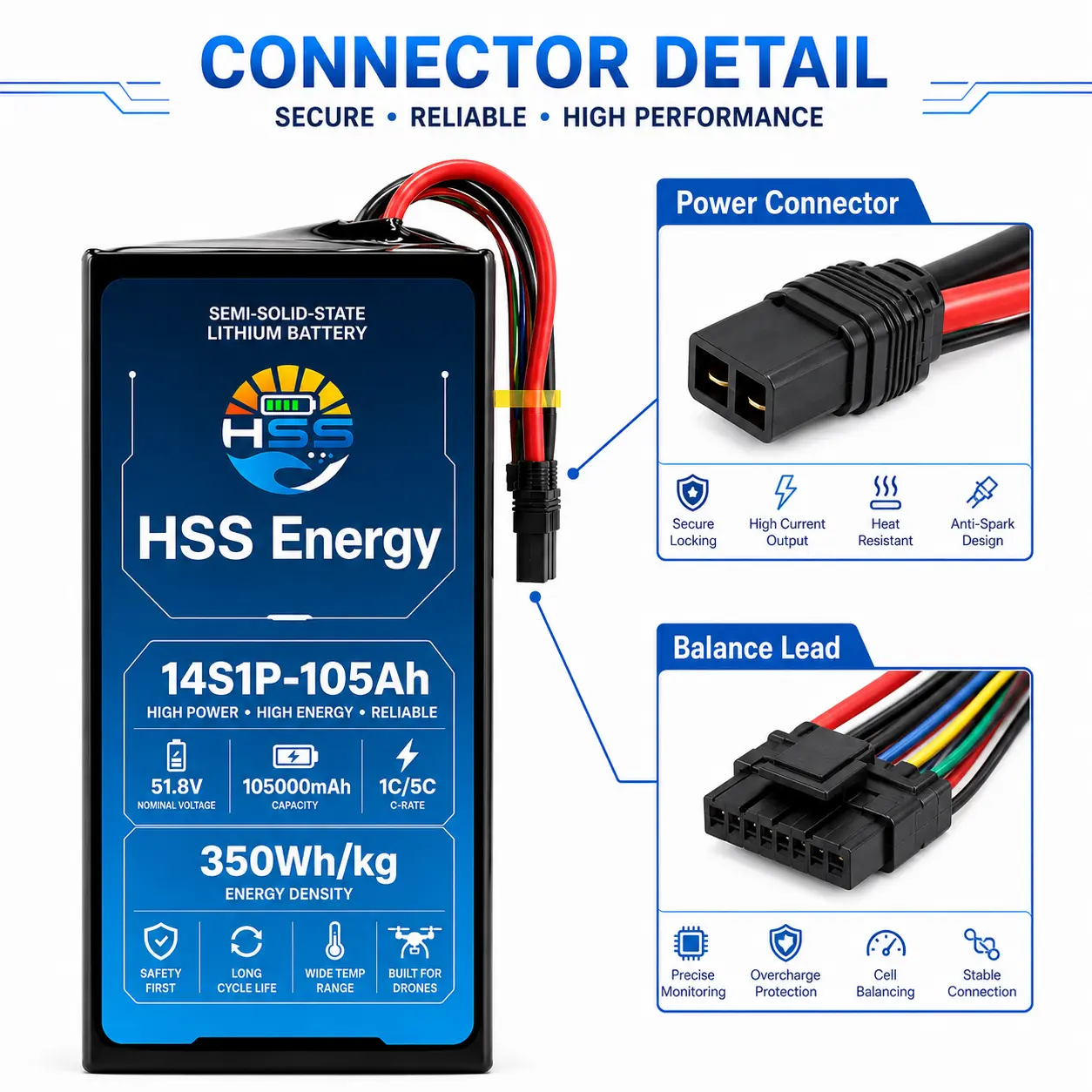

Com 15,6 kg, esta não é uma bateria plug-and-play. Antes de uma amostra ser construída, confirme como o pacote será apoiado, contido, levantado para dentro e para fora, onde o conector fica e qual alcance de CG a aeronave pode aceitar. Revise a rota do cabo e o acesso ao serviço ao mesmo tempo.

O QUE A EQUIPE DE AERONAVES DEVE ENVIAR

Envie o desenho do compartimento, o conceito de montagem, a massa permitida da bateria, o alcance do CG, os dados da corrente de voo, as necessidades de conectores e cabos, as informações do carregador, o objetivo da missão e a demanda anual.

Perguntas frequentes

Qual é a energia nominal do pack 51,8V 105Ah?

Usando a tensão nominal especificada de 51,8 V e capacidade de 105 Ah, a energia nominal é de 5.439 Wh.

Por que esta não é simplesmente uma bateria maior de 72Ah?

O modelo 105Ah altera substancialmente o problema mecânico: a massa aumenta para 15,6 kg e a altura para 420 mm, de modo que a montagem, o CG, o manuseio e o acesso ao conector tornam-se restrições centrais do projeto.

Quando o modelo 72Ah deve ser selecionado?

Escolha 72Ah quando a aeronave precisar de alta resistência, mas não puder aceitar a massa ou envelope do modelo de 105Ah, ou quando a eficiência de energia para massa for a prioridade mais forte.

As classificações de corrente 105A e 525A são verificadas?

Não. São referências aritméticas de 1C e 5C. A HSS Energy confirma a corrente contínua/de pico e a duração para a configuração do projeto aprovado.

O que deve ser verificado antes de selecionar uma bateria de drone de 105Ah?

Antes de selecionar o modelo 105Ah, forneça limites de tensão da aeronave, registros de corrente real, desenho do compartimento da bateria, massa permitida, alvo CG, conceito de montagem, requisitos de conector e cabo, perfil do carregador e demanda anual esperada.
