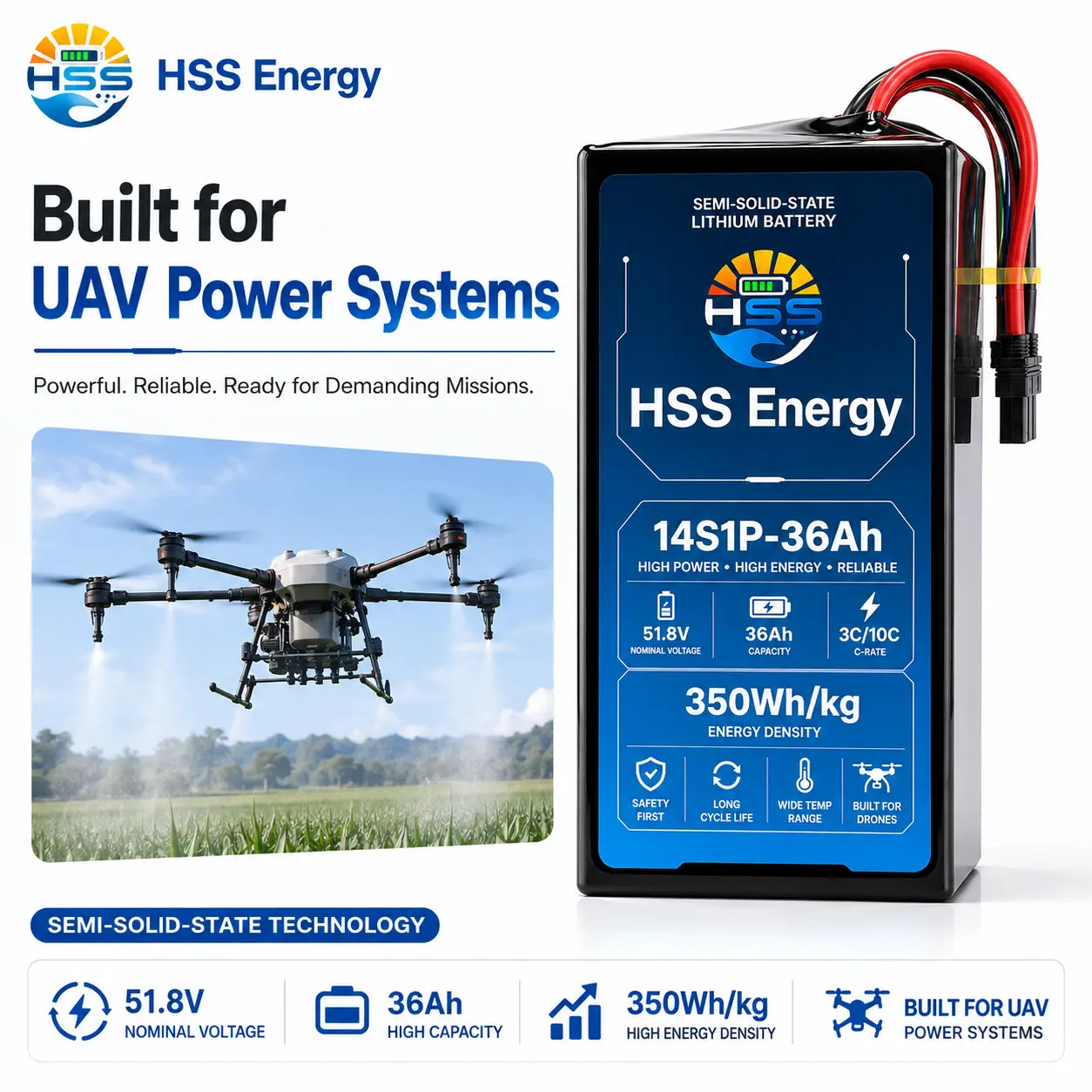

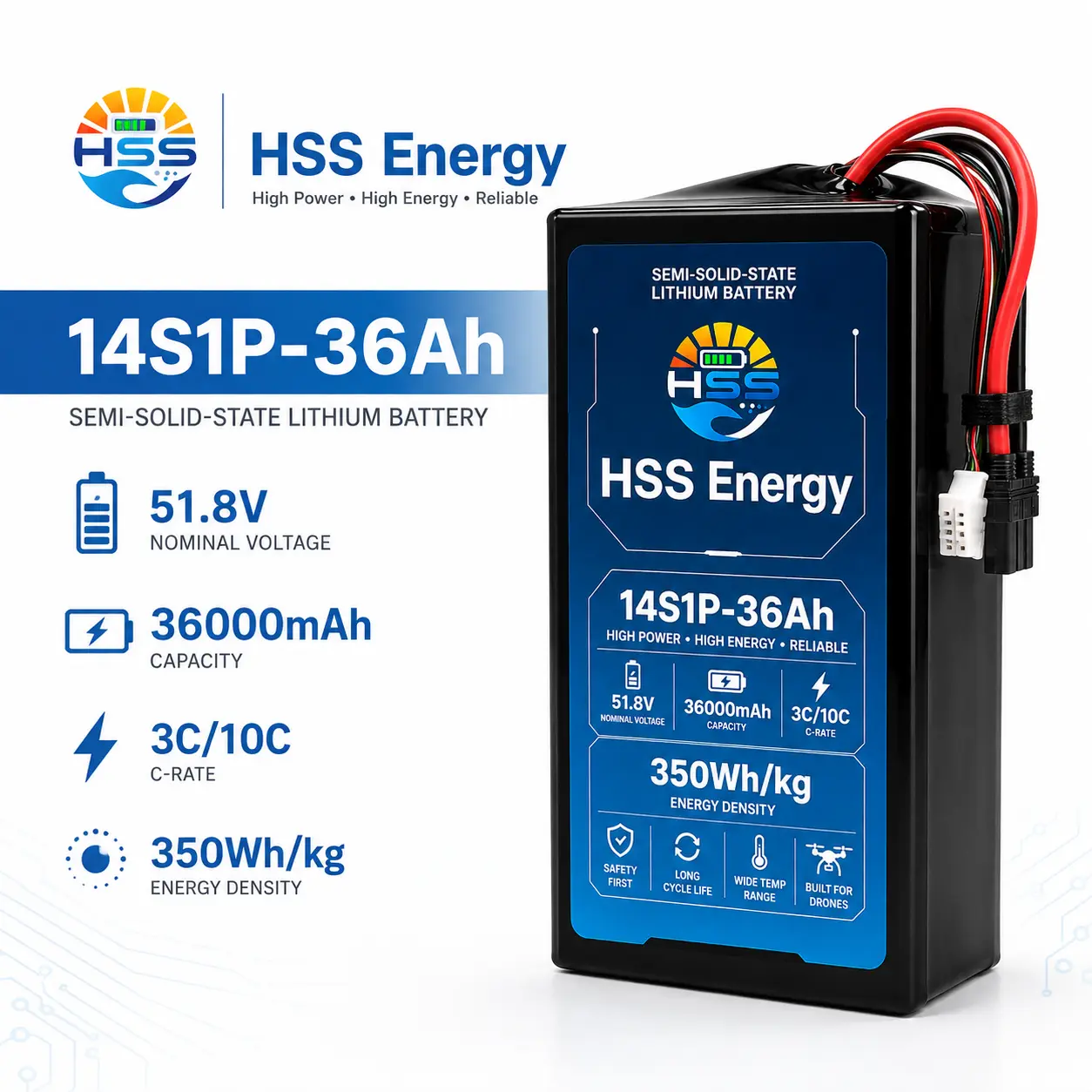

Bateria do UAV de 14S 36000mAh

A bateria UAV 14S 36000mAh fornecida pela fábrica HSS Energy é a entrada compacta de alta tensão na atual família HSS Energy 14S. O seu papel não é “mais capacidade que 6S”; deve oferecer cerca de 1.865 kWh de energia nominal a 51,8 V em um pacote de 5,6 kg. Isso o torna uma alternativa de arquitetura útil para pacotes 6S muito grandes quando o sistema elétrico da aeronave é projetado para uma tensão em série mais alta.

Especificações do produto

Por que mudar de pacotes grandes de 6S para 14S?

A bateria do drone 14S 36Ah faz sentido quando a aeronave está sendo construída em torno de 14S e precisa aproximadamente da mesma energia nominal que o pacote 6S80 em uma configuração mais leve e de alta tensão. Comece com ESC, carregador e limites de tensão antes de comparar o tamanho do compartimento ou os detalhes do conector.

Arquitetura de tensão vem em primeiro lugar

Uma bateria UAV de 51,8 V 36 Ah deve ser combinada como um sistema elétrico 14S, e não tratada como uma simples substituição de um pacote 6S. Confirme a tensão máxima do ESC ou do controlador, o projeto do motor e da propulsão, a faixa de saída do carregador, os limites de baixa tensão, o sistema de conectores e o isolamento da fiação antes da aprovação da amostra.

Instantâneo da arquitetura elétrica 14S para a plataforma compacta de 36Ah; a compatibilidade de tensão vem antes da comparação de capacidade.

Integração Mecânica Compacta 14S

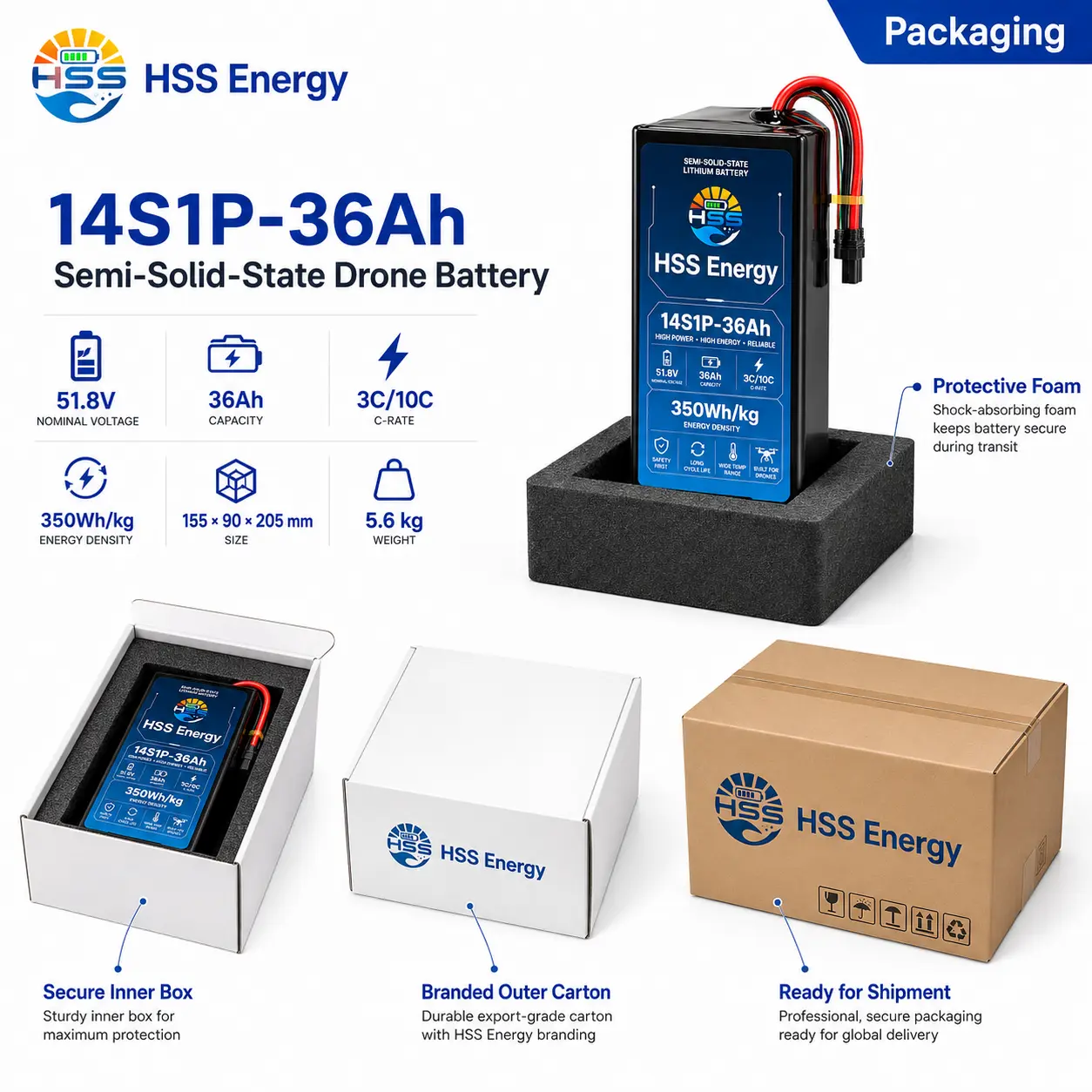

A bateria UAV 14S1P 36Ah usa um envelope de 155 x 90 x 205 mm e uma massa de pacote de 5,6 kg, tornando-a a posição mais compacta na atual linha HSS 14S. Os compradores ainda devem verificar o desenho do compartimento, a orientação de montagem, o raio de curvatura do cabo, o acesso ao conector, o caminho de remoção e o efeito do centro de gravidade.

Contexto de aplicação e integração

A bateria do drone de 51,8 V 36000 mAh pode ser avaliada para multirotores industriais, plataformas de inspeção, aeronaves de mapeamento e outros UAVs profissionais projetados em torno de uma arquitetura elétrica 14S. O ajuste da aplicação depende da tensão de propulsão, perfil de carga real, tolerância de massa e integração mecânica.

Referência de aplicação profissional-UAV 14S; a adequação depende da tensão de propulsão, perfil de carga, massa e validação do compartimento.

Revisão de configuração OEM/ODM

Para um projeto 14S compacto, a HSS Energy deve revisar o teto de tensão ESC, o perfil do carregador, os limites de baixa tensão, o conector correspondente, o isolamento do cabo, a geometria do compartimento e o registro de corrente antes de construir uma amostra. Esta é uma revisão de migração de arquitetura primeiro e depois uma seleção de capacidade.

Movendo uma aeronave para 14S: o que verificar primeiro

Se a aeronave estiver migrando do 6S ou de outro sistema de baixa tensão, a capacidade não é a primeira questão. Confirme se o ESC, o carregador, a fiação e as configurações de baixa tensão estão prontos para 14S e, em seguida, verifique o conector, a rota do cabo e o encaixe do compartimento da bateria.

COMECE COM OS DADOS ELÉTRICOS DA AERONAVE

Envie limites de tensão do ESC ou do controlador, perfil do carregador, limites de baixa tensão, registro de corrente, desenho do compartimento, massa permitida, detalhes do conector e da interface de equilíbrio, roteamento de cabos e quantidade de amostra.

Perguntas frequentes

Esta bateria 14S pode substituir um pacote 6S com Wh semelhante?

Não diretamente. Energia semelhante não significa compatibilidade elétrica. O controlador de propulsão, o carregador, a fiação e os limites de tensão devem ser todos projetados para 14S.

Por que o modelo 36Ah é importante na linha HSS 14S?

Ele fornece a entrada compacta de alta tensão antes de passar para as classes de capacidade muito maiores de 72Ah e 105Ah.

O que representa o valor de 350Wh/kg?

Para esta bateria UAV de 350Wh/kg, 350Wh/kg é o valor de densidade de energia publicado mostrado para o produto. A referência calculada do pacote acabado é de cerca de 333Wh/kg de 1864,8Wh e 5,6kg.

Que informações atuais devem ser fornecidas?

Fornece corrente média, corrente máxima, duração do evento, limites do controlador e requisitos do conector. Os valores 3C/10C não são usados ​​como limites verificados de corrente de pacote sem validação final.

O que deve ser confirmado antes da produção da amostra?

Confirme a compatibilidade da tensão 14S, o perfil do carregador, as dimensões do compartimento, a massa permitida, o CG, o layout do conector/cabo e o ciclo de trabalho da missão.
