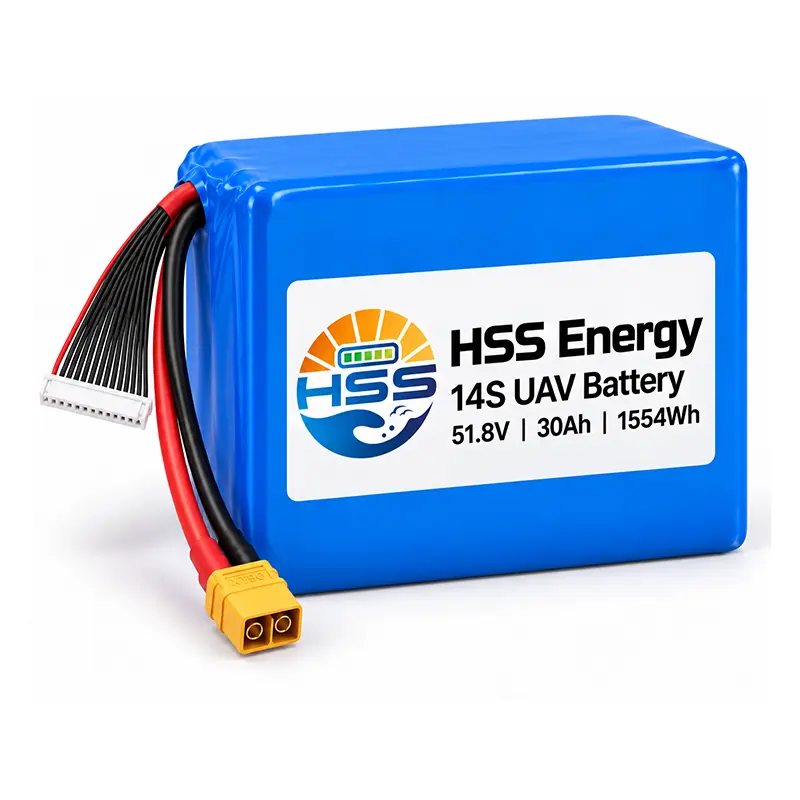

Bateria do UAV de 14S 30Ah

Para uma consulta de pedido, compare a bateria UAV HSS Energy 14S 30Ah com a faixa completa de tensão da aeronave. Sua tensão nominal de 51,8 V e corte de carga de 59,5 V diferem dos valores de 49,0 V e 60,2 V do modelo 14S120Ah. A contagem de séries por si só não é, portanto, uma regra de substituição. O corpo mais curto oferece uma opção de montagem diferente, enquanto as células de estado sólido especificadas distinguem sua construção dos modelos semissólidos. Entre em contato com nosso fabricante de baterias UAV na China para obter soluções de baterias personalizadas, consultas de OEM/ODM e preços direto da fábrica.

Princípio de funcionamento: plataforma celular, tensão em série e construção de pacote

A bateria UAV 14S 30000mAh usa quatorze grupos de células conectadas em série. A conexão em série estabelece a tensão do pacote; não multiplica a capacidade de 30Ah por quatorze. A plataforma de célula de estado sólido especificada é uma classificação de material, não uma afirmação de que toda bateria descrita de forma semelhante usa uma formulação eletrolítica idêntica.

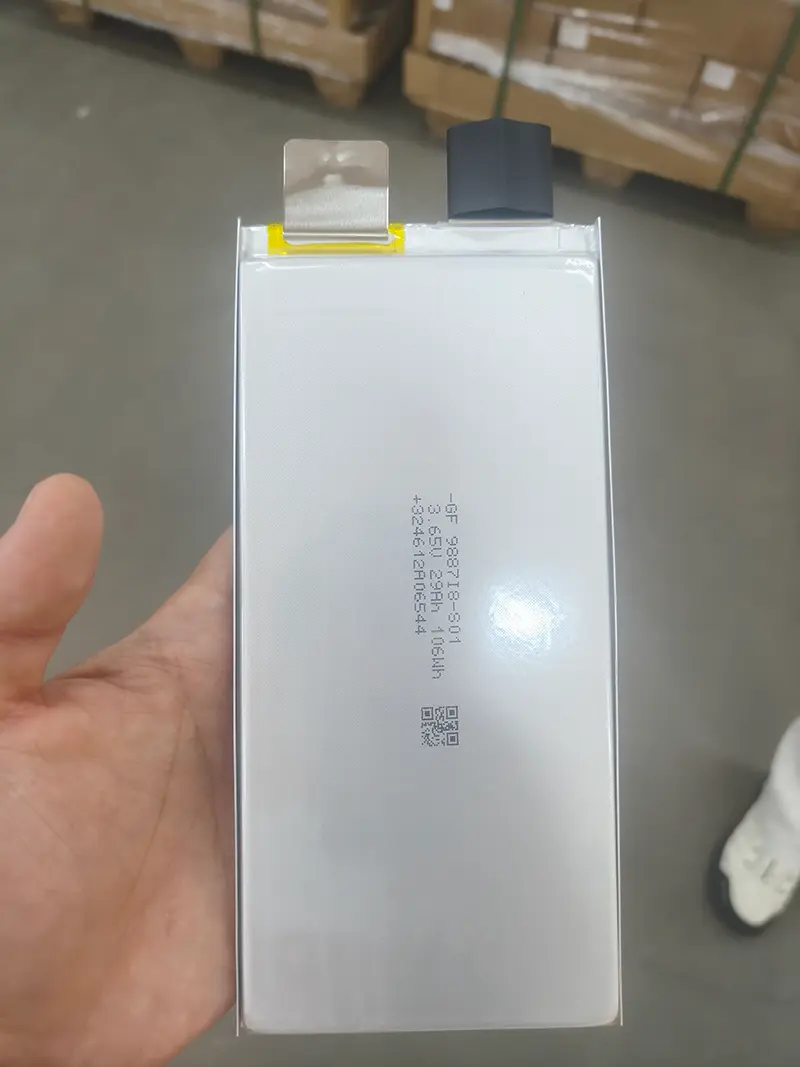

No nível da célula, os materiais dos eletrodos, as funções do eletrólito e do separador suportam o armazenamento de energia eletroquímica dentro de uma bolsa selada. No nível do pacote, as conexões elétricas, o isolamento, o roteamento dos condutores e a proteção externa transformam as células selecionadas em um conjunto. As fotografias do fornecedor mostram o formato da célula-bolsa e o equipamento de fabricação; eles não divulgam uma receita proprietária para este SKU.

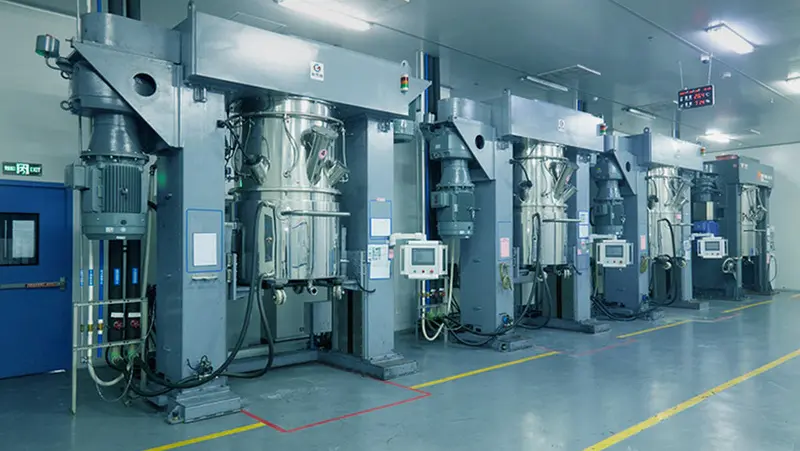

A bateria de estado sólido de 30Ah deve, portanto, ser julgada por seus limites operacionais especificados e avaliação acordada, e não apenas pela terminologia do material. O equipamento de mistura ilustra a preparação do material a montante. Não estabelece a formulação exata, as configurações do processo ou o desempenho de segurança de uma embalagem completa.

Especificações Técnicas

Condições ambientais e de ciclo de vida

Dimensões mecânicas

Interfaces opcionais

A energia nominal é a tensão multiplicada pela capacidade. A densidade de energia celular não é a densidade de energia do pacote acabado. Os limites de temperatura de trabalho não estabelecem permissão de temperatura de carregamento.

Conselho de seleção: comece pela interface elétrica

Para uma bateria de 51,8 V 30 Ah, verifique a janela de tensão de entrada total da aeronave antes de olhar o conector. O carregador deve suportar o corte e o perfil de corrente especificados. Em seguida compare a carga constante e transitória, depois a folga do corpo, a massa de montagem e o acesso à conexão da balança.

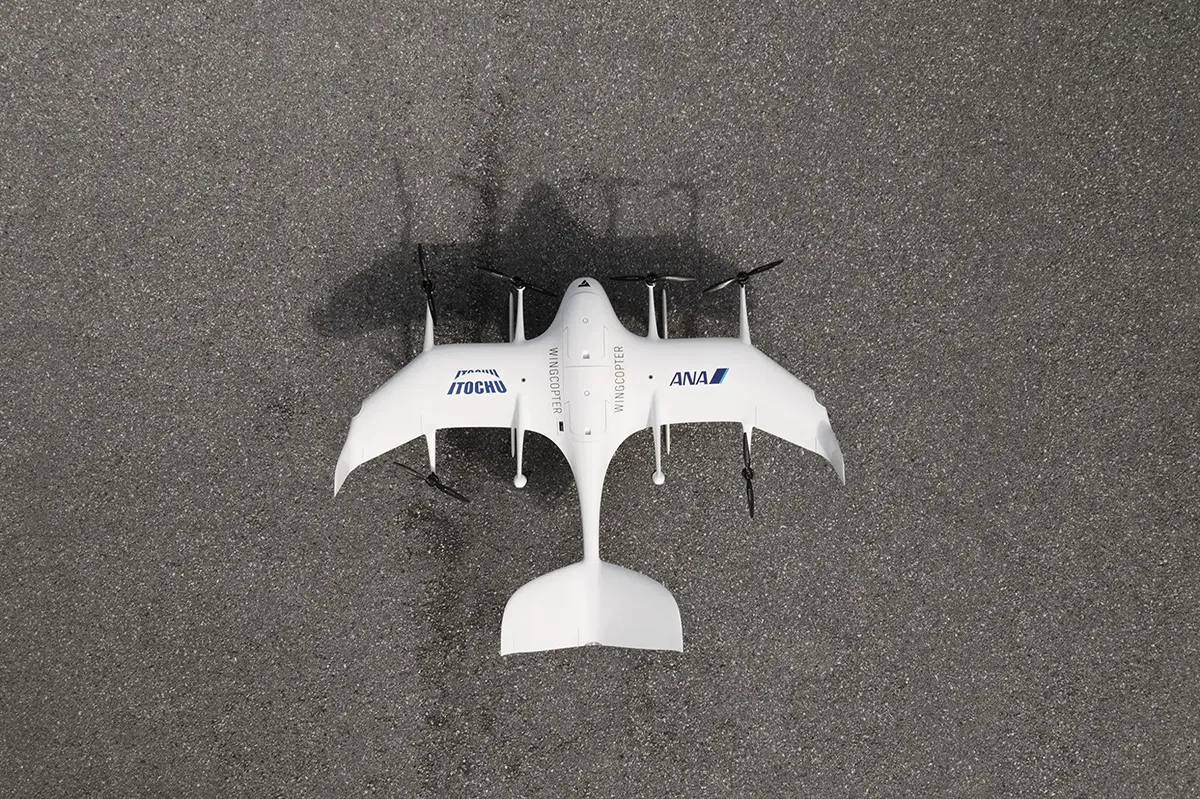

As atividades de entrega da Wingcopter e da ANA no Japão fornecem exemplos independentes de preparação de aeronaves e operações de rota. As imagens ajudam a enquadrar questões de integração; não são reivindicações de fornecimento de HSS ou compatibilidade com essas aeronaves. Sua própria fuselagem deve ser avaliada em relação aos requisitos elétricos e mecânicos deste pacote.

Para a bateria 14S 30Ah, permita o acesso para conectar, inspecionar e desconectar a bateria sem puxar a fiação. A preparação do solo e o acesso para manutenção merecem um lugar no desenho de instalação, especialmente onde um compartimento compacto dificulta o acesso aos conectores.

Comparação de produtos: 30Ah versus a opção vizinha de 36Ah

A bateria UAV 14S 30Ah e a especificação vizinha 14S36Ah usam a mesma tensão nominal. Suas diferentes massas, dimensões e limites de corrente criam uma verdadeira compensação de seleção. Estas são comparações de especificações, não resultados de testes de voo lado a lado.

A opção de 36Ah adiciona 310,8Wh de energia nominal e cerca de 1,01kg. Seu corpo é mais grosso e alto, embora a largura listada seja um pouco menor. Preferir a opção 30Ah quando a sua capacidade de carga for suficiente e a instalação beneficiar da sua menor massa ou corpo mais fino; avalie 36Ah quando a energia adicionada ou corrente contínua resolve um requisito definido.

Por que escolher a HSS Energy para a revisão da configuração?

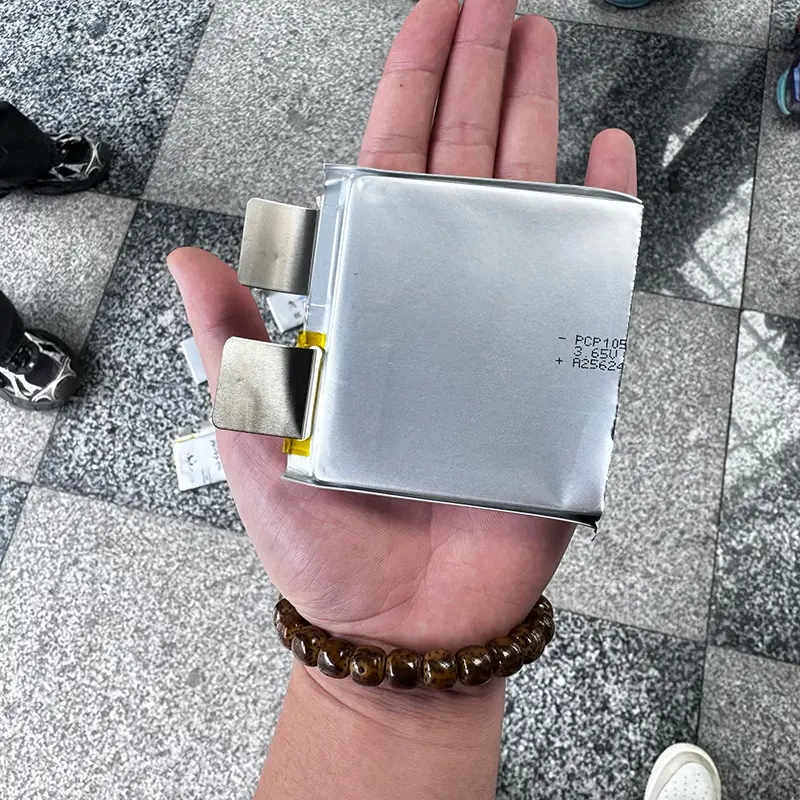

A HSS Energy trabalha com fornecedores comerciais de células e utiliza suas células. Isso dá à discussão sobre configuração um ponto de partida concreto para o componente: identificar a plataforma celular pretendida e, em seguida, revisar o envelope e as interfaces do pacote finalizado. A célula parceira ilustrada é um exemplo de componente; o pacote de 30Ah encomendado segue sua própria especificação acordada.

Ao adquirir uma bateria de estado sólido de 30.000 mAh, inclua os requisitos da aeronave na cotação: a plataforma da célula, o desenho da embalagem final, o perfil de carga e o conector devem ser revisados ​​como uma configuração. Os documentos de certificação relevantes dependem do modelo exato e de quaisquer alterações solicitadas. O serviço pós-venda segue as condições de pedido acordadas, em vez de uma promessa não qualificada separada da configuração.

Envie uma folha de requisitos elétricos e mecânicos

Inclua a faixa de entrada do controlador, especificação do carregador, perfil de corrente, desenho do compartimento da bateria e massa máxima permitida da bateria. A HSS Energy pode usar esses requisitos para discutir a opção de 30Ah e uma configuração vizinha apropriada.

Perguntas frequentes

Um perfil de carregamento de 58,8 V é o perfil especificado?

Não. Este modelo especifica um corte de carga de 59,5 V e uma corrente de carga máxima de 15 A. Selecione um sistema de cobrança compatível para esses valores, em vez de assumir um corte apenas a partir do nome 14S.

Posso substituir um pacote 12S ou outro 14S só porque o conector se encaixa?

Não. Um plugue correspondente não estabelece compatibilidade de tensão. Verifique o controlador da aeronave, o carregador, a faixa completa de tensão e a polaridade. Outra bateria de quatorze séries pode usar uma plataforma de célula diferente ou corte de carga, portanto, a contagem de séries por si só também é insuficiente.

Quando a opção 36Ah vale o peso adicional?

Avalie-o quando sua energia nominal adicional ou classificação contínua de 108A atender a um requisito real e a aeronave puder acomodar a massa extra e maior espessura/altura. Se o pack de 30Ah já cumpre a missão com reserva, o pack mais pesado pode consumir margem de carga útil sem resolver uma restrição útil.

O pacote pode fornecer 300A durante um voo?

Não. A descarga contínua é de 90A. O máximo separado de 300 A não tem uma duração especificada nos dados disponíveis do produto, portanto não deve ser tratado como uma classificação sustentada ou atribuída à duração do pulso de outro SKU. Revise o requisito de carga transitória antes de fazer o pedido.

“Estado sólido” significa que a embalagem não precisa de manuseio protetor?

Não. A descrição da plataforma celular não elimina requisitos elétricos, mecânicos ou de carregamento. Use o perfil de carregamento especificado, evite curtos-circuitos nos terminais e proteja o conjunto baseado em bolsa contra danos. Nenhuma reivindicação de risco zero ou à prova de fogo está associada a esta designação.

350Wh/kg descreve o pacote finalizado?

Não. É a densidade de energia especificada da célula. O pack completo tem 1554Wh de energia nominal e massa aproximada de 4,59kg. Conexões, isolamento, embalagem e cabos contribuem para a massa final da bateria.

Um conector XT90 está incluído em todas as configurações?

A interface está listada como opcional. Combine o conector principal, a peça correspondente, a polaridade e o comprimento do cabo no pedido. Não assuma que uma designação familiar de conector torna toda a interface da aeronave adequada ou altera o limite de corrente do pacote.

A alteração das células ou dimensões manterá a mesma certificação?

Não necessariamente. A HSS Energy possui certificação para modelos selecionados, mas o escopo aplicável deve corresponder à configuração final. Alterações específicas do cliente podem exigir análises, testes ou documentação adicionais. O processo necessário é abordado de acordo com os requisitos do cliente, em vez de prometido como transferência automática.

O que deve conter o primeiro inquérito técnico?

Para a bateria UAV 14S 30Ah, envie a janela completa de tensão da aeronave, detalhes do carregador, corrente contínua e transitória, envelope de montagem disponível e quantidade alvo. Ao comparar 30Ah com 36Ah, inclua a carga útil e o orçamento de massa para que a recomendação seja baseada em uma restrição e não apenas na capacidade.
