Bateria do UAV de 14S 120Ah

Solicite a revisão da configuração da bateria UAV HSS Energy 14S 120Ah antes de solicitar o hardware de montagem. A carga instalada inclui uma bateria de aproximadamente 15,7kg, portanto os suportes e o acesso para manuseio merecem atenção antes do encaminhamento dos cabos. Os cabos principais de 200 mm e o chicote de equilíbrio de 150 mm alcançam distâncias diferentes da extremidade curta. Especifique ambas as rotas com o desenho de montagem em vez de usar os fios para transportar a carroceria. Podemos revisar a configuração especificada para fornecimento OEM/ODM, pedidos em grandes quantidades e fornecimento direto da fábrica antes da produção.

O que é este pacote 14S de alta capacidade?

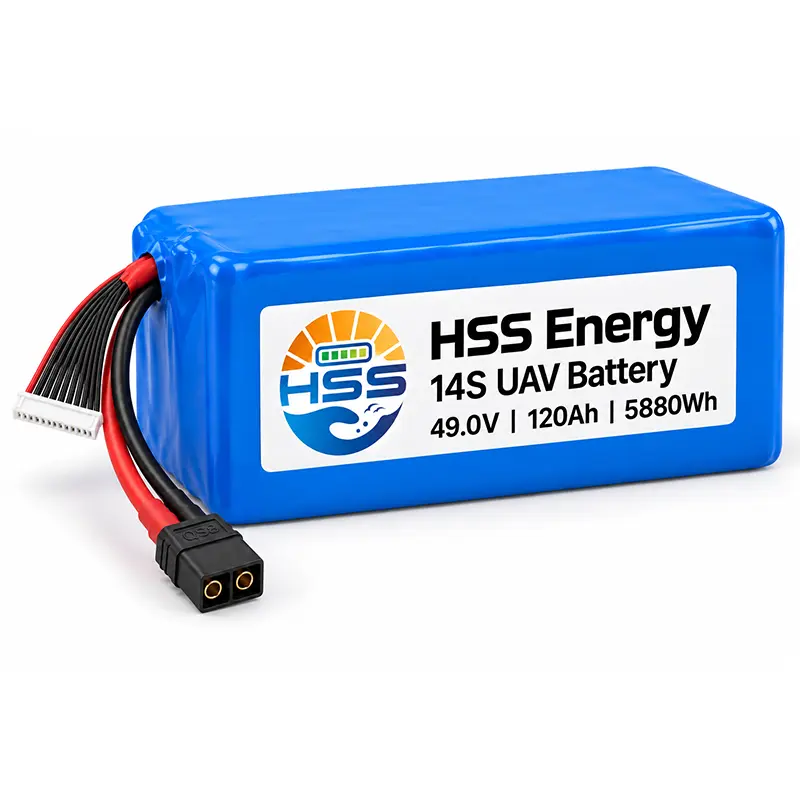

A bateria UAV 14S 120000mAh é um conjunto completo de bateria com energia nominal de 5880Wh. Sua capacidade pode ser relevante para projetos de UAV com uso intensivo de energia, mas o corpo de 15,7 kg também torna questões centrais de aquisição de suporte, manuseio e preparação de transporte. Não deve ser selecionado como substituto direto apenas porque outro pacote está marcado com 14S.

Especificações Técnicas

Condições ambientais e de ciclo de vida

Dimensões mecânicas

Interfaces opcionais

A energia nominal é a tensão multiplicada pela capacidade. A densidade de energia celular não é a densidade de energia do pacote acabado. Os limites de temperatura de trabalho não estabelecem permissão de temperatura de carregamento.

Recursos que afetam a aeronave e a equipe de solo

Para uma bateria de 49V 120Ah, a tensão nominal, o corte de carga e a tensão utilizável do sistema são entradas de planejamento diferentes. O grande valor de energia não substitui o limite de corrente contínua de 180A. O arranjo de corpo e cabo também precisa de uma solução de montagem que suporte a bateria independentemente de seus cabos.

O trabalho de entrega documentado da DJI no Nepal ilustra a separação prática entre uma rota aérea e uma logística terrestre em um ambiente montanhoso. Estas são imagens de aplicativos independentes, não voos com motor HSS ou evidências do desempenho deste pacote em alta altitude. Eles sublinham por que um plano de missão deve considerar tanto a aeronave como as pessoas que manuseiam o equipamento.

medida preventiva

Apoie a bateria 14S 120Ah completa em uma superfície de montagem apropriada e proteja-a contra movimento. Deixe espaço para as conexões principais e de equilíbrio. Não levante pelos cabos, não coloque cargas de restrição na saída do cabo nem deixe o corpo da bateria pressionar os terminais expostos.

Demonstração de caso real

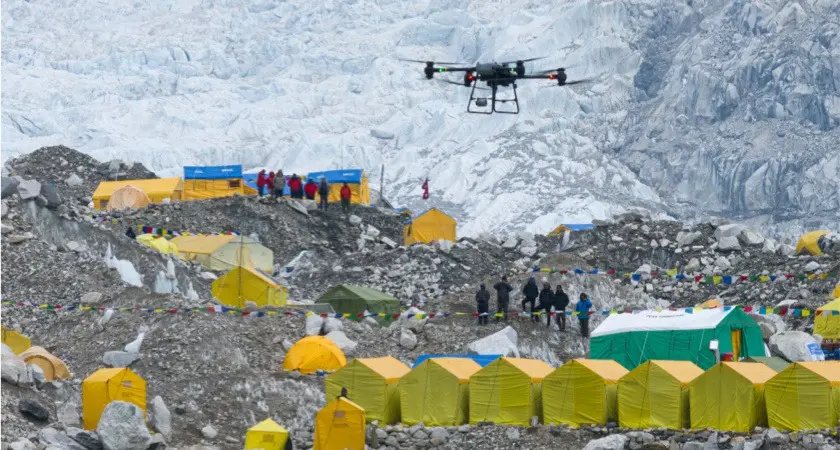

Nos locais de trabalho remotos no acampamento base nepalês, o espaço para acesso e operação do equipamento pode ser limitado. É necessário determinar claramente a colocação das caixas de embalagem ao substituir o equipamento, bem como proteger o equipamento terminal antes da instalação.

Erros comuns e a abordagem correta

Diferentes formas de embalagem e transporte

A cotação da bateria UAV 14S 120Ah deve distinguir a configuração aprovada da bateria de sua embalagem e escopo de frete. Especifique o destino, a quantidade do pedido, as condições de recebimento e quaisquer requisitos de embalagem do cliente. A rota final, os documentos de transporte e a aceitação da transportadora dependem da configuração e envio reais.

Diferentes formas de embalagem e transporte:Separe as embalagens e proteja as interfaces

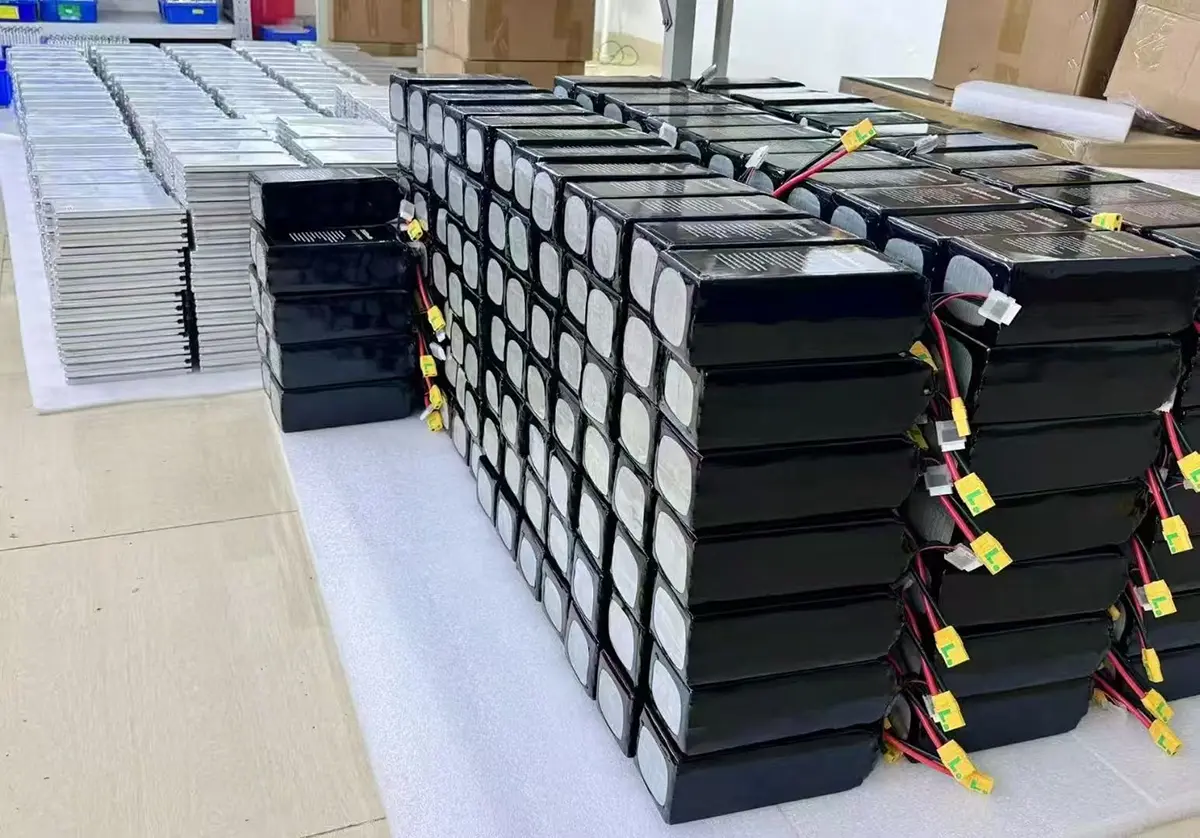

A fotografia da área de embalagem do parceiro mostra baterias ao lado de caixas divididas, ilustrando a preparação da embalagem para outras configurações. Para este modelo encomendado, combine como o corpo é imobilizado, como os terminais são protegidos e como as saídas dos cabos evitam a compressão. A especificação final da embalagem deve identificar a proteção ao redor de toda a bateria, não apenas da caixa externa.

Modo Dois: Distinguir a preparação da embalagem de transporte concluída

Os lotes de baterias em espuma protetora mostram uma condição intermediária. A espuma sob um lote não é evidência de uma embalagem lacrada ou aprovada para transporte. Um pedido de bateria de drone de 49 V precisa de um arranjo de embalagem final compatível com sua massa e dimensões, seguido dos detalhes relevantes da remessa, em vez de uma estimativa baseada apenas no peso da embalagem vazia.

Nosso serviço pós-venda

Concordar com as condições de recebimento e pós-venda

Defina o recebimento de cheques e o tratamento de discrepâncias nos termos do pedido. O serviço pós-venda é prestado de acordo com as condições de transação acordadas. Mantenha a configuração final, a lista de embalagem e as observações de recebimento juntas para que qualquer discussão de serviço subsequente possa identificar o item fornecido e sua condição.

Solicite um orçamento de configuração e entrega

Envie o desenho de montagem, carga elétrica pretendida, quantidade do pedido e destino. Adicione requisitos de embalagem, etiqueta, documento e recebimento para que a cotação possa distinguir a configuração do produto das condições de embalagem e entrega.

Perguntas frequentes

Qual altura do corpo se aplica a este modelo?

A altura do corpo é de 410 mm com tolerância de ± 5 mm. As dimensões completas W × T × H são 175 × 130 × 410 mm, cada uma ± 5 mm. Deixe espaço adicional para cabos curtos e para o sistema de montagem.

Posso calcular o frete a partir da especificação de 15,7kg?

Esse valor é a massa aproximada do corpo da bateria, não o peso bruto embalado ou uma cotação de frete. A caixa ou engradado final, os materiais de proteção, a quantidade e a rota afetam os detalhes da remessa. Solicite dimensões de embalagem externa e peso bruto para o arranjo de embalagem acordado.

A embalagem e as etiquetas podem seguir nossos requisitos de recebimento?

Forneça as informações necessárias do rótulo, separação de embalagens, requisitos de embalagem externa e quaisquer restrições de recebimento para revisão. Esses detalhes devem ser acordados com a configuração final da bateria e a rota de transporte. A marca personalizada não substitui a identificação obrigatória do produto ou as marcações de remessa aplicáveis.

Esta bateria pode ser enviada para qualquer país por via aérea?

Não é assumido um compromisso universal de transporte aéreo. Destino, configuração, quantidade, documentação aplicável e aceitação da transportadora devem ser revisados ​​para a remessa específica. Inclua o local e o prazo de entrega necessários na consulta antes de tratar um método de transporte como disponível.

O limite de baixa temperatura de trabalho também permite o carregamento nessa temperatura?

Não. Uma faixa de temperatura de trabalho não é uma tolerância geral de temperatura de carga. Siga as condições de carregamento aplicáveis ​​à configuração final, incluindo os limites de tensão e corrente especificados. Uma meta operacional em clima frio deve ser levantada durante a revisão da configuração, e não inferida de uma linha da especificação.

390Wh/kg descreve a bateria que irei levantar e instalar?

Não. É um valor de densidade de energia no nível da célula. Para cálculos de manuseio e aeronave, use a massa aproximada de 15,7kg do pacote completo e a energia nominal de 5880Wh, mais a massa do arranjo de montagem e qualquer equipamento adicional.

O que a equipe receptora deve registrar se a caixa ou a bateria parecerem danificadas?

Registre a identificação da embalagem e fotografias da condição externa antes da instalação. Mantenha um pacote danificado fora de serviço e entre em contato com o canal de suporte acordado; não abra ou carregue-o como um teste de aceitação. O tratamento de discrepâncias e qualquer acordo de devolução segue as condições do pedido e os requisitos de envio aplicáveis.

Que garantia e suporte pós-venda estão incluídos?

O escopo do serviço, prazo, procedimento de avaliação e quaisquer condições de reparo, substituição ou devolução são aqueles acordados para a transação. Eles devem ser registrados antes da compra. Esta página não promete duração de garantia universal, substituição gratuita ou tempo de resposta fixo para todos os pedidos personalizados.

Quais detalhes são necessários para uma cotação de custo entregue?

Para a bateria UAV 14S 120Ah, forneça o destino final, a quantidade necessária, os requisitos de montagem e conector, a documentação solicitada e a disposição de embalagem preferida. Indique as restrições de recebimento e a data exigida. O preço do produto, o escopo da embalagem e o frete podem então ser tratados sem tratar os dados da embalagem simples como dados de remessa.
