bateria de lítio do carrinho de golfe de 72V 100Ah
A bateria de lítio para carrinho de golfe 72V 100Ah oferece aos clientes da frota fornecedora de energia da HSS um caminho prático para longe da manutenção rotineira de chumbo-ácido. Seu projeto LiFePO4 da série 24 é avaliado em 100Ah e usa células prismáticas aprovadas de 3,2V 100Ah, com REPT, EVE ou Gotion disponíveis de acordo com o pedido. Um único pacote gerenciado reduz a complexidade do banco de baterias, enquanto Bluetooth e RS485 suportam monitoramento. Antes da cotação, o carrinho, o controlador, o carregador e a bandeja da bateria são verificados como um sistema.
Ao adquirir a bateria de lítio para carrinho de golfe de 72 V 100 Ah da China, os clientes da HSS Energy devem começar pelo carrinho e não pela etiqueta de voltagem. O pacote pertence à classe de veículos de 72 V, mas suas 24 células LiFePO4 produzem tensão nominal de 76,8 V e requerem um teto de carga de 87,6 V. A janela do controlador, o pico de carga, o perfil do carregador, o espaço da bandeja e os terminais decidem se a atualização é adequada. Uma vez alinhados esses pontos, o desenho elétrico e mecânico pode ser congelado para amostragem.

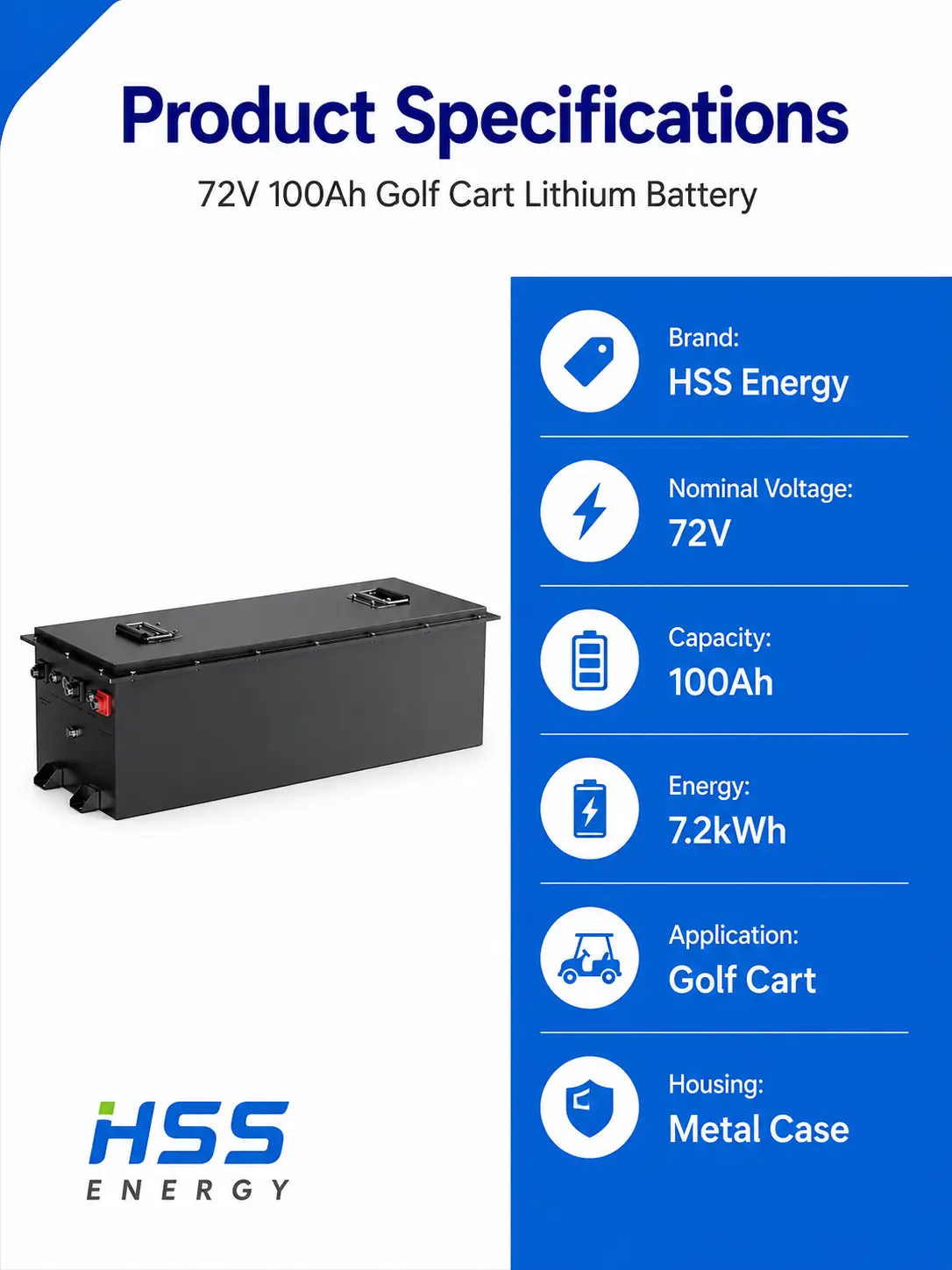

Arte de marketing do recinto proposto. O valor de 7,2 kWh mostrado na arte não é usado nas especificações confirmadas abaixo.
Especificações principais
Item
Especificação confirmada
Química
LiFePO4
Opções de célula
24 células prismáticas 3,2V 100Ah; REPT, EVE ou Gotion selecionados pela configuração de pedido aprovada
Configuração de série
24S1P
Classe de tensão de mercado
72 V
Tensão nominal
76,8V
Capacidade nominal do pacote
100Ah a 25 +/- 2 graus C, corte de 60V
Energia nominal nominal
7,68 kWh, calculado a partir de 76,8 V x 100Ah
Tensão máxima de carga
87,6V
Tensão de corte de descarga
60 V
Corrente máxima de carga
100A
Corrente de descarga padrão
100A
Descarga contínua máxima
100A
Referência de ciclo de vida
2.000 ciclos até pelo menos 80% da capacidade restante sob o método de teste de 0,5°C fornecido
Peso aproximado
58kg
Comunicação/monitoramento
Bluetooth e RS485; protocolo e escopo de exibição/aplicativo exigem confirmação do pedido
Por que as células de 100Ah aparecem em um pacote de 100Ah
A bateria finalizada é vendida com a especificação confirmada do pacote de 100Ah, em vez de simplesmente repetir a placa de identificação da célula. É por isso que a versão aprovada pode usar células de 100Ah, enquanto a classificação do pacote publicada permanece em 100Ah. Essa distinção é importante quando os clientes comparam uma bateria LiFePO4 de 72V 100Ah com produtos que anunciam a capacidade da célula como capacidade garantida do sistema.
A etiqueta de 72 V e a janela elétrica real
Os mercados de carrinhos de golfe geralmente usam 72 V como classe de veículo. Nesta configuração, no entanto, a bateria de 76,8 V 100Ah atinge 87,6 V quando totalmente carregada. O controlador, carregador, contator e acessórios precisam permanecer dentro dessa janela de trabalho; uma bandeja correspondente por si só não é suficiente.
Seleção de células e construção de série 24
A bateria 24S 100Ah LiFePO4 pode ser configurada com células prismáticas REPT, EVE ou Gotion aprovadas de acordo com requisitos técnicos, disponibilidade e pedido assinado. Uma marca é selecionada para um lote de produção; as marcas não são misturadas na mesma embalagem. A lista técnica aprovada e o registro da célula orientam a amostra e repetem a produção.

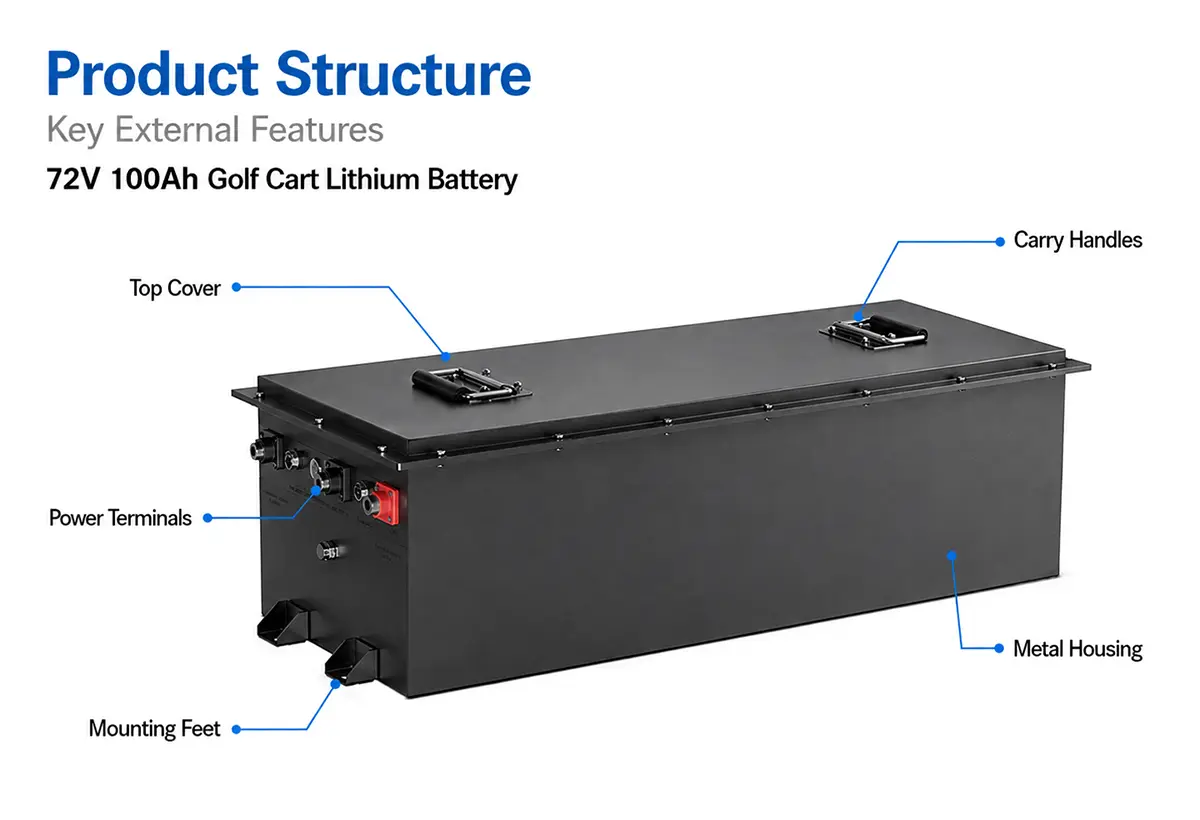

Ilustração de marketing identificando o gabinete, as alças, os terminais de alimentação e os pés de montagem. Os detalhes mecânicos finais seguem o desenho aprovado.
Capacidade Atual e Revisão do BMS
Uma bateria de carrinho de golfe de lítio de 100Ah nesta versão é especificada para descarga contínua de 100A. Esse valor deve ser comparado com a corrente normal de condução, picos de aceleração, subidas e cargas acessórias. Bluetooth e RS485 são interfaces disponíveis, mas o controlador ou protocolo de exibição ainda precisa de confirmação separada.
O que muda quando o chumbo-ácido é removido
Uma atualização de bateria de chumbo-ácido para carrinho de golfe substitui várias baterias individuais por um pacote de lítio gerenciado. A vantagem é um banco de baterias mais simples e menos manutenção de rotina, mas a conversão não é apenas uma troca física. O comportamento do carregador, o tamanho do cabo, as configurações de proteção, o layout dos terminais e a segurança da montagem afetam o resultado.
Ajuste do veículo antes da aprovação da amostra
Para um projeto de bateria de lítio para carrinho de golfe de 72 V, a HSS Energy verifica a abertura da bandeja, os pontos de montagem, a direção do terminal e a folga de serviço em relação ao gabinete proposto. A imagem fornecida mostra uma aplicação pretendida para um carrinho de golfe, não uma prova de ajuste universal. Uma revisão do desenho é necessária antes da produção da amostra.

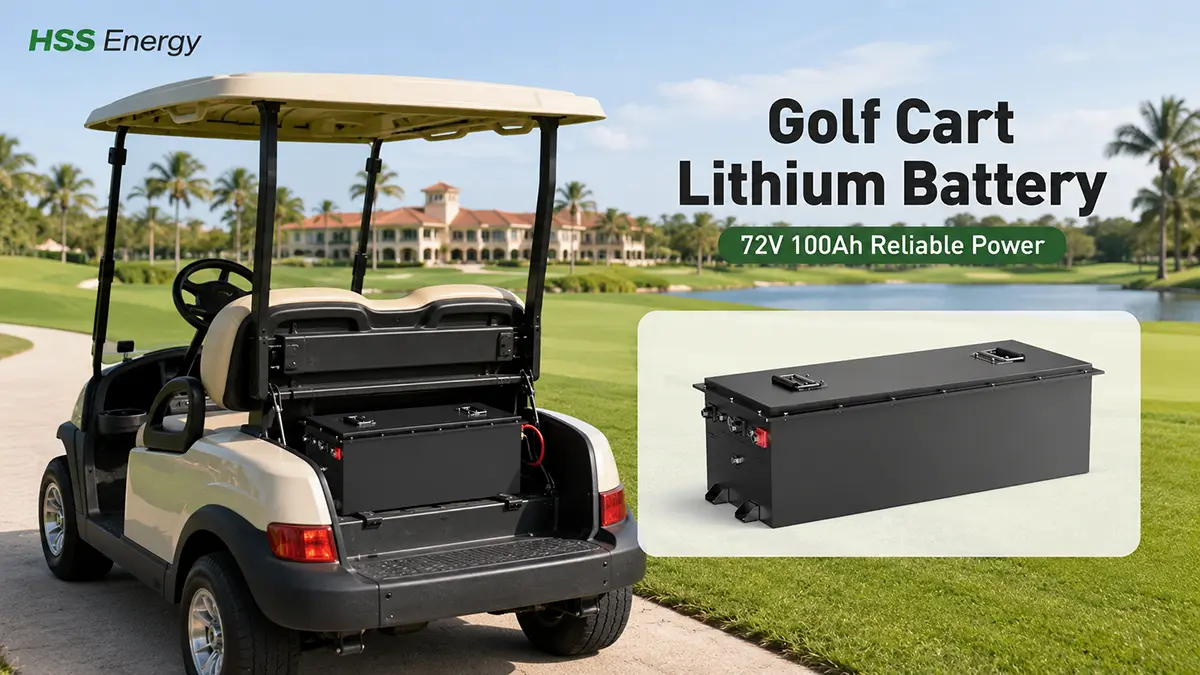

Ilustração de marketing da aplicação pretendida. Não é uma instalação verificada ou uma reivindicação de compatibilidade universal.
Referência de operação e proteção
Função
Configuração fornecida
clientes Significado
Temperatura de carga operacional
0 a 55 graus C
Faixa de carregamento normal na especificação fornecida
Temperatura de descarga operacional
-20 a 60 graus C
O serviço do veículo deve permanecer dentro da faixa aprovada
Proteção de carga em baixa temperatura
-10 +/- 5 graus C
Limiar de proteção; o comportamento de recuperação segue a configuração final do BMS
Proteção contra descarga de baixa temperatura
-20 +/- 3 graus C
Verifique as condições de operação no inverno e a demanda de carga
Proteção de carga de alta temperatura
65 +/- 5 graus C
Limite de proteção, não é uma temperatura de carregamento recomendada
Proteção contra descarga de alta temperatura
75 +/- 3 graus C
Limite de proteção, não é uma temperatura operacional recomendada
Proteção contra sobrecarga celular
3,75 +/- 0,05 V por célula
Diferente do teto de carregamento normal do pacote de 87,6 V
Proteção contra descarga excessiva de células
2,35 +/- 0,1 V por célula
Diferente do corte normal do pacote de 60 V
Evidências de Produção e Entrega
A HSS Energy controla o pedido através de inspeção de recebimento, montagem, testes elétricos, inspeção final e embalagem. O arquivo de produção registra a opção de célula aprovada, configurações do BMS, detalhes do gabinete, terminais e versão da etiqueta para que pedidos repetidos sigam as mesmas especificações comerciais.

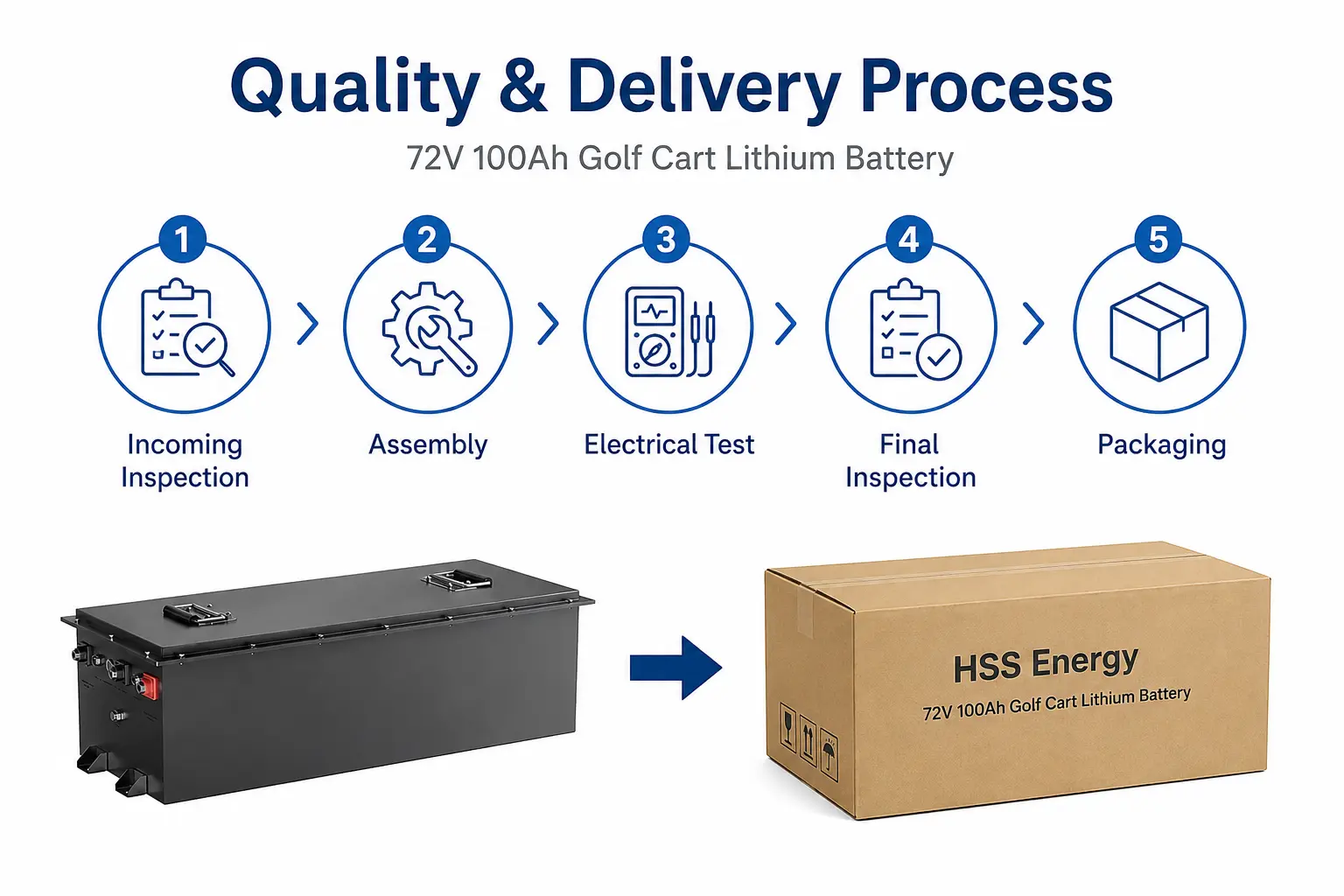

Ilustração de processos para inspeção de entrada, montagem, testes elétricos, inspeção final e embalagem.
Perguntas frequentes
Por que a bateria é chamada de 72V se a tensão nominal é 76,8V?
72V é a classe de tensão do veículo. Um pacote LiFePO4 da série 24 tem tensão nominal de 76,8 V e tensão de carga máxima de 87,6 V.
Por que o pacote usa células de 100Ah, mas tem classificação de 100Ah?
A bateria finalizada é classificada de acordo com as especificações confirmadas do pacote. A placa de identificação da célula não é apresentada como capacidade de entrega garantida.
Qual marca de celular será fornecida?
REPT, EVE e Gotion são opções disponíveis para este produto. A marca selecionada é confirmada na cotação e BOM aprovada; marcas diferentes não são misturadas em um pacote.
Esta bateria pode substituir diretamente todos os conjuntos de chumbo-ácido de 72V?
Não. A tensão do controlador, a corrente de pico, o perfil do carregador, as dimensões da bandeja, a montagem, os cabos, os terminais e quaisquer requisitos de comunicação devem ser revisados.
Uma porta RS485 garante a comunicação do controlador ou do display?
Não. A interface por si só não confirma o protocolo. Pinagem, taxa de transmissão, pontos de dados e requisitos de interação precisam de confirmação.
Quais informações são necessárias para cotação?
Forneça a marca e o modelo do carrinho, limites do controlador, informações do carregador, dimensões da bandeja, requisitos de terminais e cabos, necessidades de comunicação, quantidade e destino.
