Bateria de armazenamento de energia 265 kWh

A HSS Energy fornece a bateria de armazenamento de energia de 265 kWh para integradores de sistemas, empreiteiros de EPC, distribuidores e compradores industriais que precisam de um gabinete de bateria de alta tensão compatível, em vez de um grupo solto de módulos. A série de onze módulos, unidade de controle da bateria, proteção DC, resfriamento, comunicação e interface PCS são verificados como um sistema completo. Os compradores podem enviar um diagrama unifilar, perfil de carga e lista de equipamentos para revisão de configuração, etiquetagem personalizada, planejamento de entrega e cotação formal.

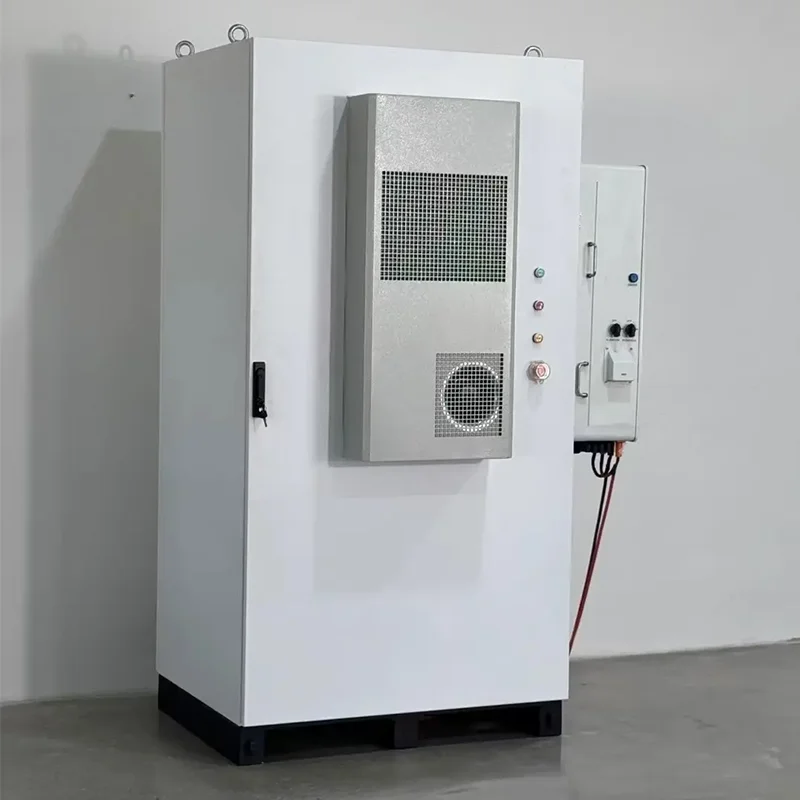

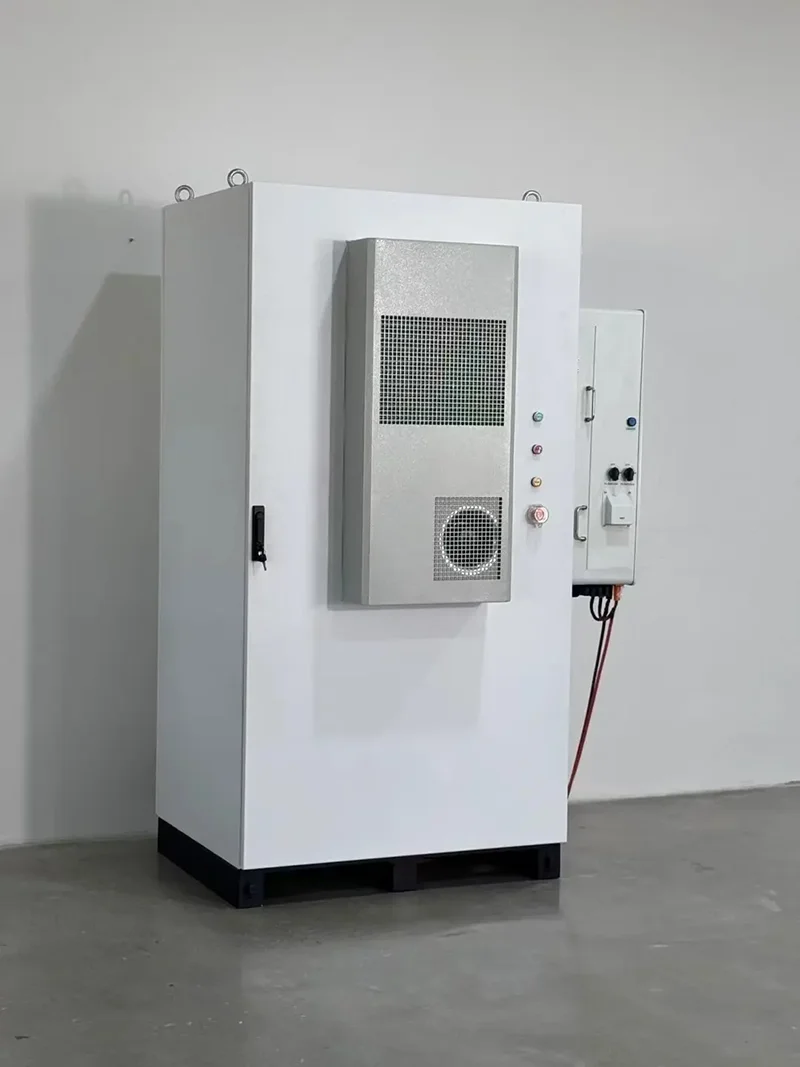

Gabinete acabado fotografado no local de produção. O gabinete do projeto é normalmente fornecido em uma configuração IP55; a folha de dados básica lista IP54.

Dados técnicos principais

1. Onze módulos de 76,8 V formam a cadeia de alta tensão

A arquitetura da bateria de lítio empilhável de alta tensão usa onze módulos de 76,8 V 314 Ah em série, com uma BCU supervisionando toda a cadeia. Isso fornece tensão nominal de 844,8 V e uma faixa operacional de catálogo de 765,6-950,4 V. Para cada projeto de bateria de armazenamento de energia de 265 kWh, os endereços da série, a sequência de pré-carga, os limites de proteção e as interfaces dos cabos são registrados no arquivo técnico aprovado. O formato empilhável oferece suporte ao acesso organizado ao serviço, mas não significa que os módulos possam ser adicionados ou removidos sem verificar novamente a janela de tensão do PCS e as configurações do BMS.

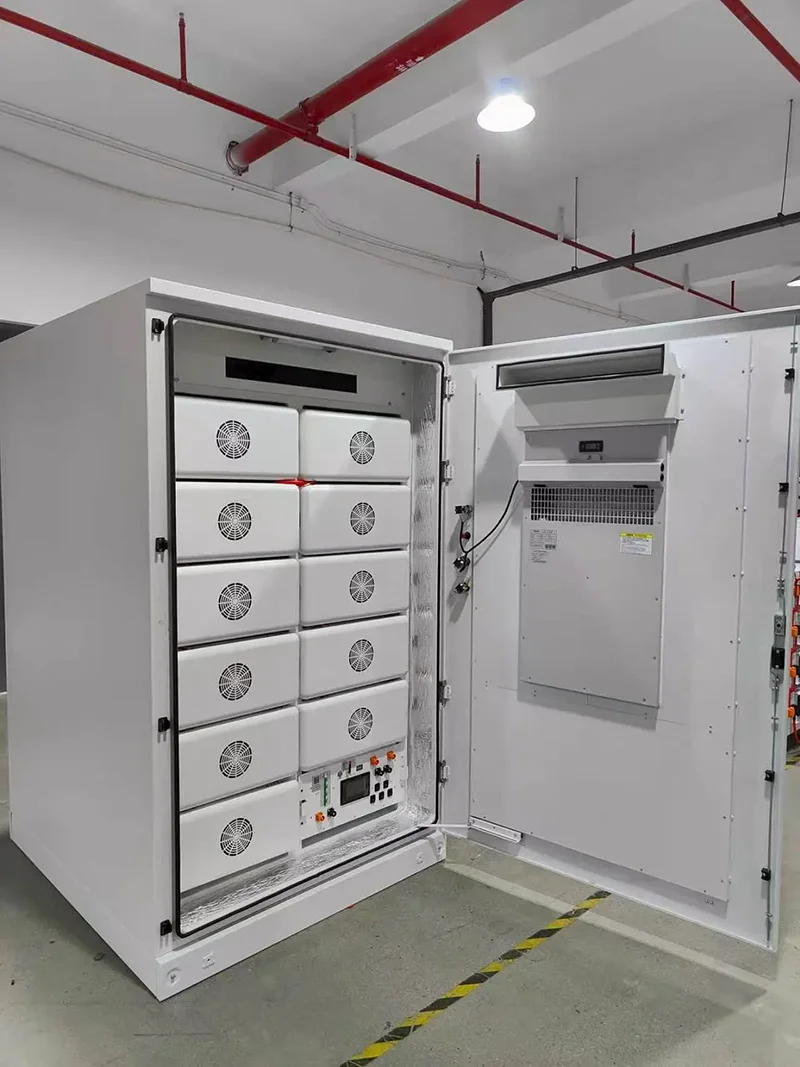

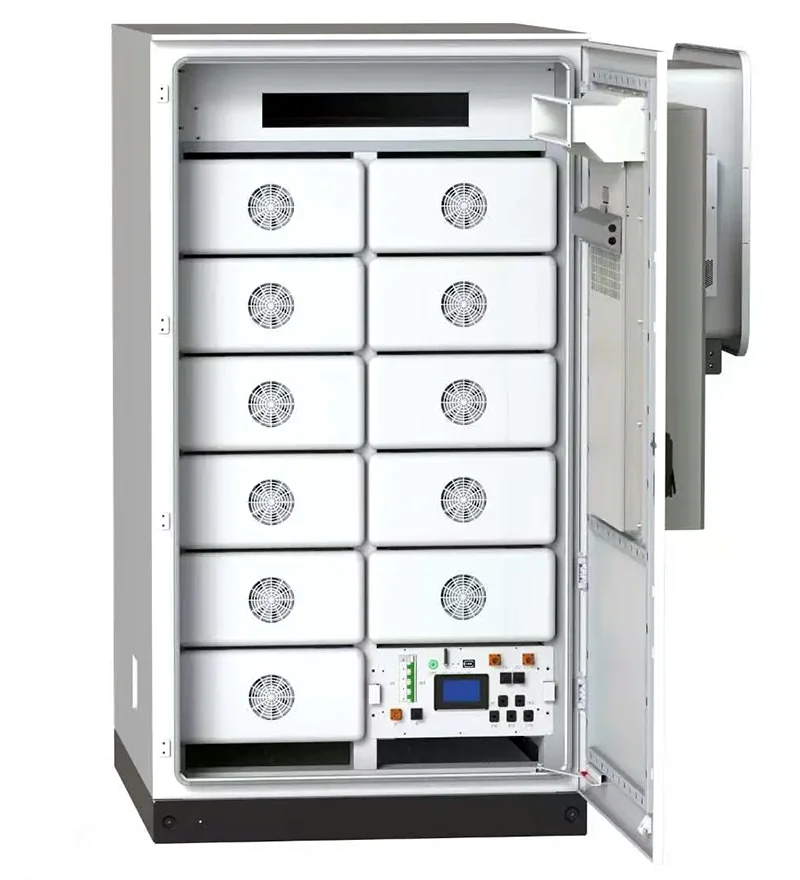

Vista de gabinete aberto mostrando o layout de onze módulos e a unidade de controle da bateria.

2. Aplicações comerciais solares e de gerenciamento de carga

A bateria de armazenamento de energia solar HV destina-se ao autoconsumo fotovoltaico comercial, mudança no tempo de uso, redução de pico e backup de cargas selecionadas. Também pode ser considerado para projetos de microrredes e de gestão de energia industrial após a definição da estratégia de controle do local. Uma bateria solar de 265 kWh deve ser dimensionada a partir de dados reais de carga e geração: a energia armazenada por si só não determina a potência do PCS, a duração do backup ou o retorno financeiro. A HSS Energy, portanto, solicita curvas de carga, horas de operação e o limite de backup necessário antes de confirmar uma proposta.

3. Correspondência do inversor, incluindo um exemplo Solis de 125kW

Esta bateria de armazenamento comercial de alta tensão pode ser avaliada com equipamentos Deye, Solis, Afore, Growatt, FOX ESS e Megarevo. A ficha técnica também apresenta essas marcas como famílias compatíveis, mas a conexão real depende do modelo exato do PCS ou do inversor e da versão do protocolo. Para um inversor Solis de 125 kW, a HSS Energy verifica a faixa de bateria CC em relação a 765,6-950,4 V, confirma a corrente permitida da bateria, analisa a comunicação CAN ou RS485 e conclui um teste de protocolo antes da produção. A compatibilidade ao nível da marca não é tratada como aprovação para todos os modelos.

4. Proteção do gabinete e design térmico

O sistema de armazenamento de energia comercial e industrial utiliza um gabinete integrado com ar condicionado e ventilador. A folha de dados fornecida especifica IP54, enquanto as entregas do projeto podem usar um gabinete externo IP55 quando esse requisito estiver escrito no pedido confirmado. Esta distinção é importante porque as vedações das portas, as entradas dos cabos, as vias de ventilação e o equipamento de refrigeração externo afetam o nível de proteção final. A localização do local, a liberação do serviço, a temperatura ambiente, a exposição à poeira e à chuva devem ser revisadas antes da divulgação do desenho do gabinete.

Vista interna do local de produção mostrando a disposição dos módulos, a área do controlador, a vedação das portas e o equipamento de resfriamento do gabinete.

5. Comunicação BMS e monitoramento Wi-Fi

A BCU se comunica através de CAN e RS485 e coleta informações operacionais das unidades do módulo BMS. A ficha técnica também mostra um dispositivo de monitoramento Wi-Fi integrado desenvolvido com o fornecedor de BMS UDAN, com opções de exibição em chinês e inglês. A disponibilidade de monitoramento, o acesso ao aplicativo, os campos de dados e o método de rede são confirmados para a configuração solicitada. Uma porta física CAN ou RS485 não prova, por si só, compatibilidade com o PCS selecionado, portanto, os arquivos de comunicação e as condições de teste permanecem parte da revisão de pré-produção.

6. Produção, OEM/ODM e controle de qualidade

Um sistema de armazenamento Ess Battery de 265 kWh é liberado para produção somente após o desenho do sistema, a quantidade de módulos, a configuração da BCU, o arranjo de resfriamento, o protocolo, as etiquetas e os documentos de entrega terem sido confirmados. A HSS Energy oferece suporte à personalização de gabinetes, marcação e documentos de projeto para pedidos qualificados de OEM e ODM. A empresa foi fundada em 2023 e seus parceiros têm mais de dez anos de experiência na indústria de baterias de lítio. Múltiplas bases de produção na China cobrem aproximadamente 12.000 m², com montagem automatizada, soldagem a laser, testes de envelhecimento e inspeção de saída usados ​​em projetos de baterias. As declarações do catálogo, como ciclo de vida e certificação, são mantidas vinculadas às configurações e condições declaradas.

7. Embalagem, envio e entrega pós-venda

A ficha técnica dá um peso aproximado do sistema de 2.312kg para o gabinete de onze módulos, portanto, o equipamento de descarga, carga no piso, via de acesso e colocação final devem ser verificados antes do envio. A embalagem e a rotulagem são preparadas de acordo com a rota, destino e lista de documentos de transporte acordados. A HSS Energy fornece o manual e as fichas técnicas do projeto que correspondem ao pedido. A fiação, o comissionamento, os alarmes e os procedimentos de manutenção são mantidos no manual de operação, em vez de expandidos na página do produto. A comunicação pós-venda começa com o número de série, informações do local e uma descrição clara das condições de operação.

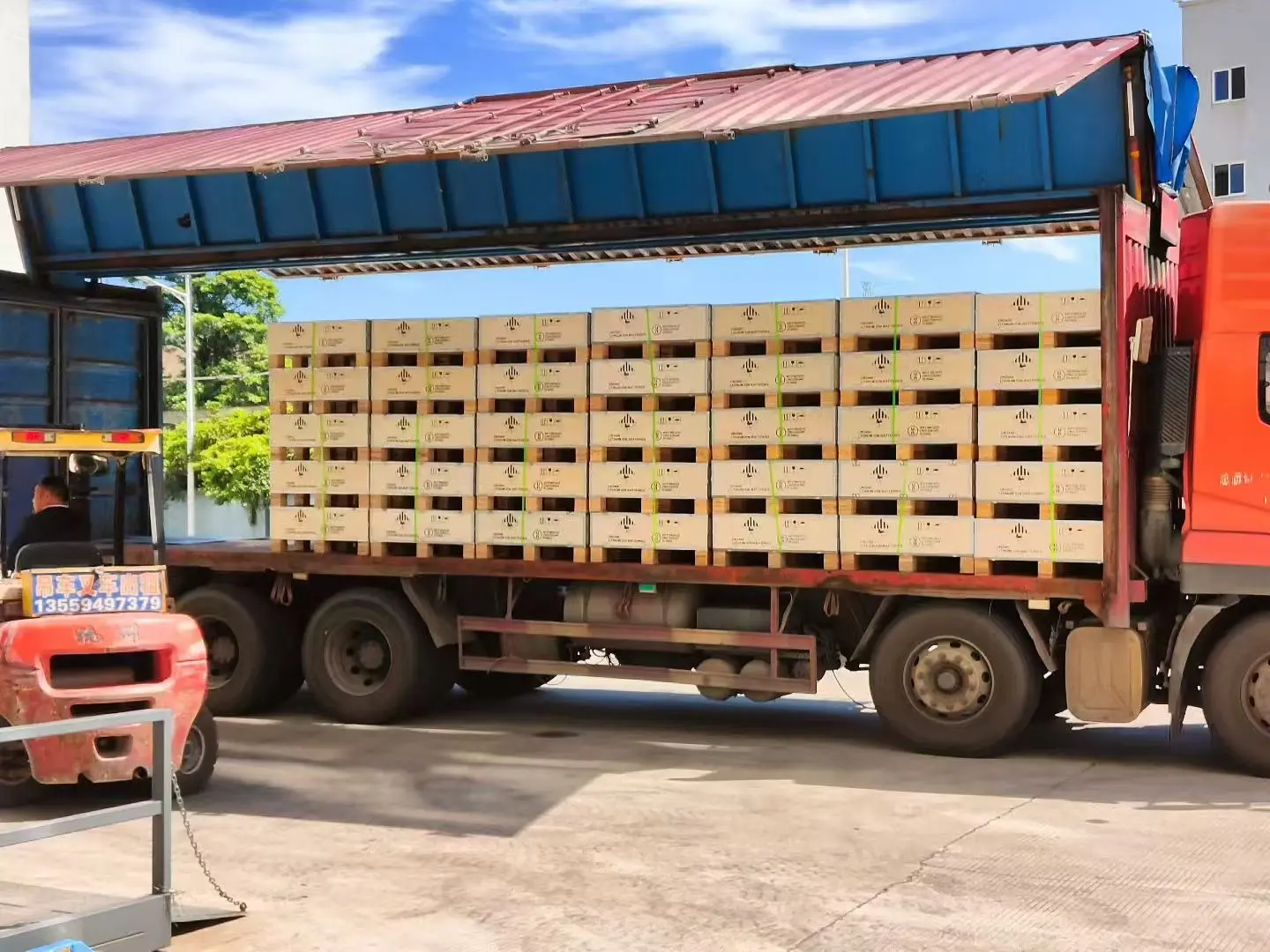

Produtos paletizados de baterias de lítio preparados para expedição; a embalagem final e as marcas de transporte seguem o destino e a rota aprovada.

Perguntas frequentes

1. Como é calculada a capacidade de 265 kWh?

Cada módulo é avaliado em 76,8 V 314Ah, ou aproximadamente 24,12 kWh. Onze módulos em série mantêm capacidade de 314Ah e produzem tensão nominal de 844,8V, fornecendo energia nominal de 265,27kWh.

2. O gabinete é IP54 ou IP55?

A folha de dados fornecida lista IP54. Um gabinete de projeto IP55 poderá ser fornecido quando o projeto do gabinete e os requisitos de proteção forem confirmados na cotação e especificação técnica.

3. O sistema pode funcionar com um inversor Solis de 125kW?

Pode ser avaliado para essa aplicação, mas deve ser fornecido o modelo Solis exato. A faixa de tensão CC, a corrente da bateria, o protocolo de comunicação e a lógica de controle são verificados antes que a compatibilidade seja confirmada.

4. Deye, Growatt, FOX ESS e Megarevo também são suportados?

Essas marcas são listadas ou identificadas como potenciais famílias compatíveis. A aprovação final permanece específica do modelo e do protocolo.

5. O monitoramento de Wi-Fi é padrão?

O monitoramento de Wi-Fi é mostrado na folha de dados fornecida. Confirme o hardware de monitoramento, o acesso ao aplicativo e o método de rede na configuração do pedido.

6. O que deve ser fornecido para uma cotação?

Envie a potência PCS desejada, modelo exato do inversor, perfil de carga, capacidade solar, ambiente do local, classificação IP necessária, quantidade, destino, necessidades de documentos de conformidade e cronograma de entrega.

Consulta do projeto:Para uma cotação de bateria de armazenamento de energia de 265 kWh, envie a marca do PCS ou do inversor e o modelo exato, potência alvo, perfil de carga, condições do local, nível de proteção preferencial do gabinete, requisito de comunicação, quantidade e destino. A HSS Energy verificará a janela de tensão de onze módulos, configuração de BCU e protocolo, configuração de resfriamento, documentos de entrega e proposta comercial.
