Bateria de armazenamento de energia de 100 kWh

Para integradores que comparam fornecedores de baterias de armazenamento de energia de 100 kWh, a fábrica da HSS Energy fornece seleção de módulos, opções de rack ou gabinete externo, rotulagem e configuração de comunicação em todo o projeto. O nome descreve uma classe de capacidade de mercado, e não um valor energético exato para cada arranjo. Para a referência de seis módulos, a tabela do sistema de catálogo indica 96,46 kWh de energia nominal, enquanto seis módulos de 16,08 kWh calculam aproximadamente 96,48 kWh. A mesma tabela lista 86,81 kWh de energia utilizável a 90% DOD. Como os dois valores de energia nominal diferem em 0,02 kWh, a especificação aprovada, o diagrama do sistema e o registro de correspondência do equipamento têm precedência para um pedido de compra.

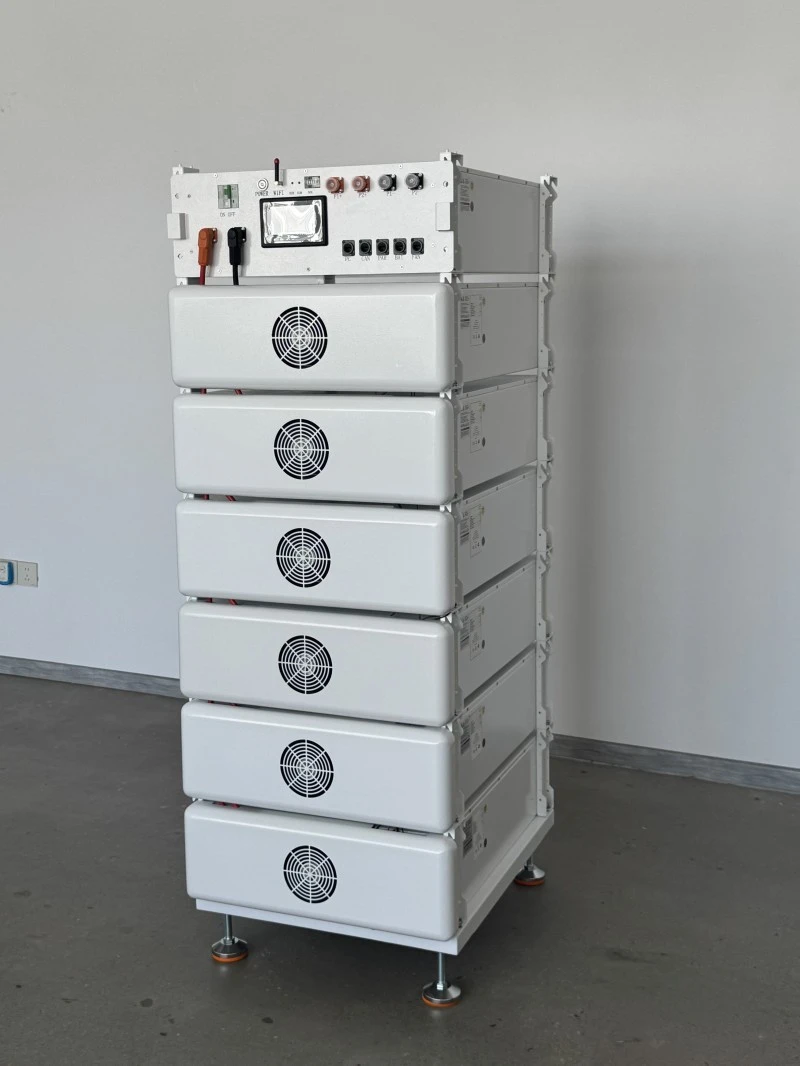

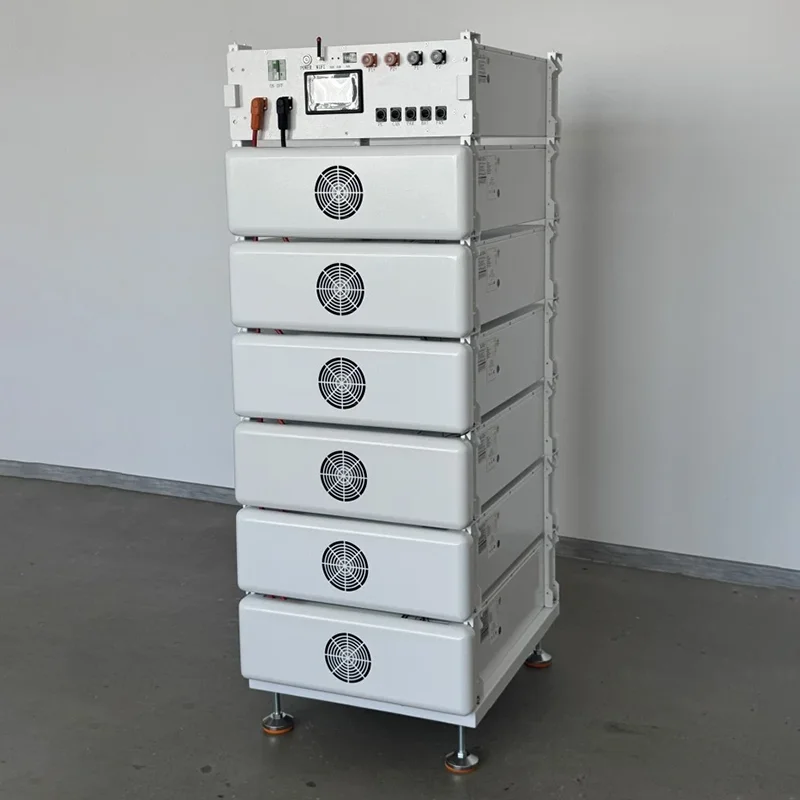

Seis módulos de rack de alta tensão de 16,08 kWh conectados em série

Especificações Técnicas de Referência

1. Arquitetura de capacidade e seleção de módulos

Um sistema de bateria hv de 100 kWh pode usar diferentes classes de energia de módulo: dez unidades de aproximadamente 10 kWh, seis unidades de classe de 16 kWh ou quatro unidades de classe de 24 kWh. Esta página concentra-se em seis módulos de 16,08 kWh. Alterar o arranjo também altera a tensão do sistema, as dimensões do rack, o peso, o transporte e a correspondência do equipamento, de modo que as quantidades de módulos não podem ser substituídas apenas pela energia. Durante a revisão da configuração, a HSS Energy registra a contagem de módulos, a tensão em série e as interfaces elétricas da bateria de armazenamento de energia de 100 kWh no anexo técnico do pedido.

2. Topologia de alta tensão e correspondência de PCS

A seleção de uma bateria de alta tensão começa com a janela de tensão CC do PCS ou inversor. A referência de seis módulos é classificada em 307,2 V com uma faixa operacional de 278,4-345,6 V. CAN ou RS485 identifica uma interface disponível; isso não prova compatibilidade de protocolo. Antes da produção, forneça a marca, modelo, versão do protocolo e definição dos pinos do equipamento para revisão técnica.

3. Rack interno ou gabinete externo

Como uma bateria comercial de armazenamento de energia, o sistema pode suportar a gestão comercial de picos, o autoconsumo solar e cargas de reserva selecionadas, e também pode ser adequado para residências de alto consumo ou projetos menores. O catálogo lista IP20 para arranjo de rack interno. A colocação externa pode usar um gabinete IP55 opcional, mas a classificação do gabinete não substitui as verificações de temperatura ambiente, fluxo de ar, fundação, espaço livre para manutenção e requisitos elétricos locais.

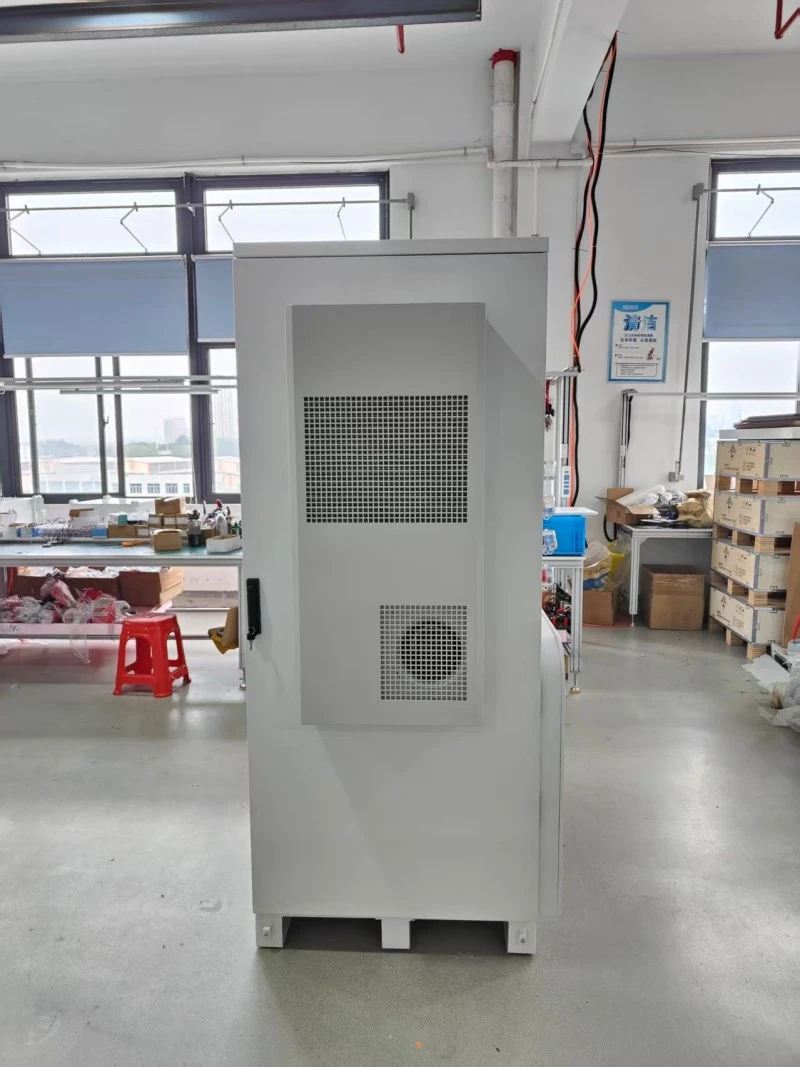

Armário de proteção externo; módulos internos, fluxo de ar e interfaces são confirmados para cada pedido

4. Construção Modular e Acesso a Serviços

Uma bateria LiFePO4 montada em rack usa módulos independentes com uma unidade de controle principal, tornando a inspeção de fábrica, a remessa dividida e o acesso ao serviço mais práticos. Um módulo da classe de 16 kWh pesa aproximadamente 118 kg, enquanto a referência de catálogo para o sistema de seis módulos é de cerca de 782 kg. O carregamento de racks, rotas de acesso e arranjos de elevação ou empilhadeira devem, portanto, ser discutidos na fase de cotação. Os procedimentos detalhados de instalação, fiação e comissionamento constam do manual do produto.

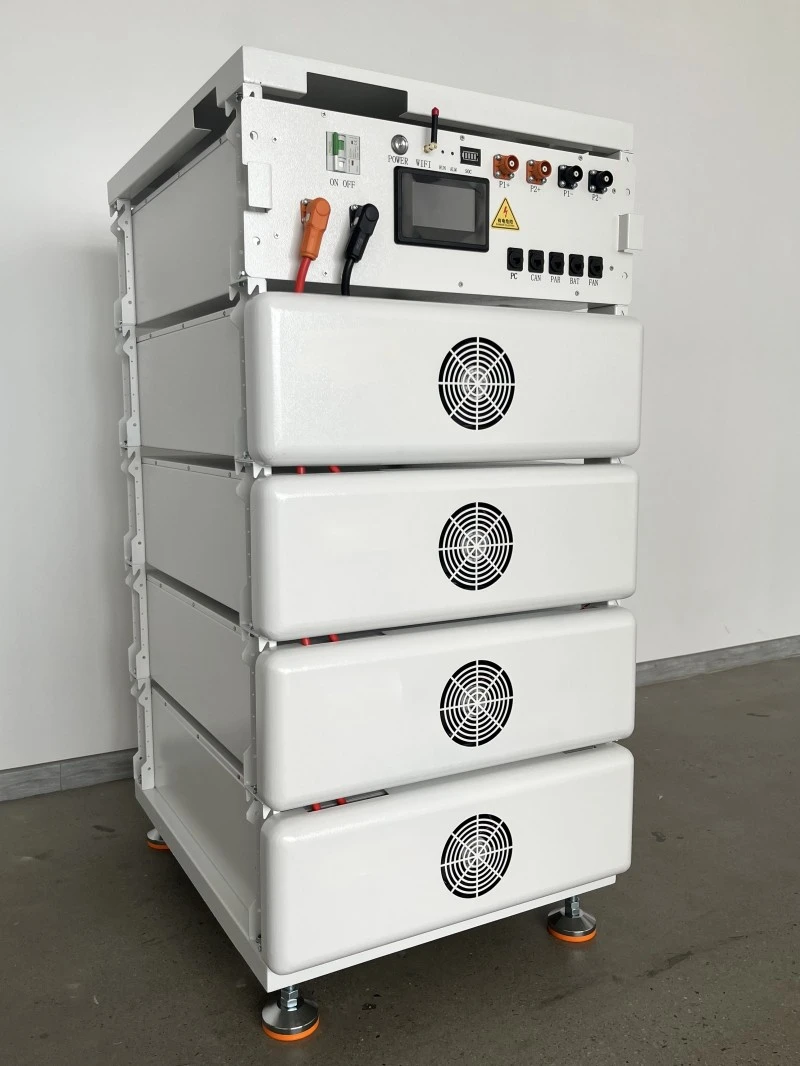

Vista aproximada da pilha de módulos e da unidade de controle principal; a pilha fotografada é uma referência de construção, não o arranjo do sistema de seis módulos

5. BMS, resfriamento do ventilador e limites operacionais

O sistema de bateria de lítio de alta tensão usa gerenciamento de bateria para monitorar o status do módulo e trocar dados com equipamentos de nível superior por meio de CAN ou RS485. O catálogo fornece 160A como corrente de carga/descarga recomendada e 200A como máximo, observando que a capacidade de corrente é afetada pela temperatura e pelo SOC. O resfriamento por ventilador, a faixa de trabalho de -10°C a 55°C, os limites de umidade e altitude devem ser considerados em conjunto, em vez de tratar qualquer máximo único como capacidade contínua sob todas as condições.

6. Aprovação de produção, OEM/ODM e escopo de certificação

A HSS Energy pode confirmar etiquetas de módulos, racks, gabinetes externos, configurações de display, configuração de comunicação e embalagem para um projeto definido. Antes da produção do lote, os desenhos, a lista técnica, o protocolo e a amostra devem ser aprovados, com montagem, inspeção de conexão, configurações do BMS e registros de teste de envelhecimento retidos por lote. O certificado CE EMC fornecido é o nº XK2410013017C e seu escopo de modelo inclui 51,2V 314Ah-HV. Se uma versão personalizada permanece dentro desse escopo deve ser verificada em relação à configuração final entregue.

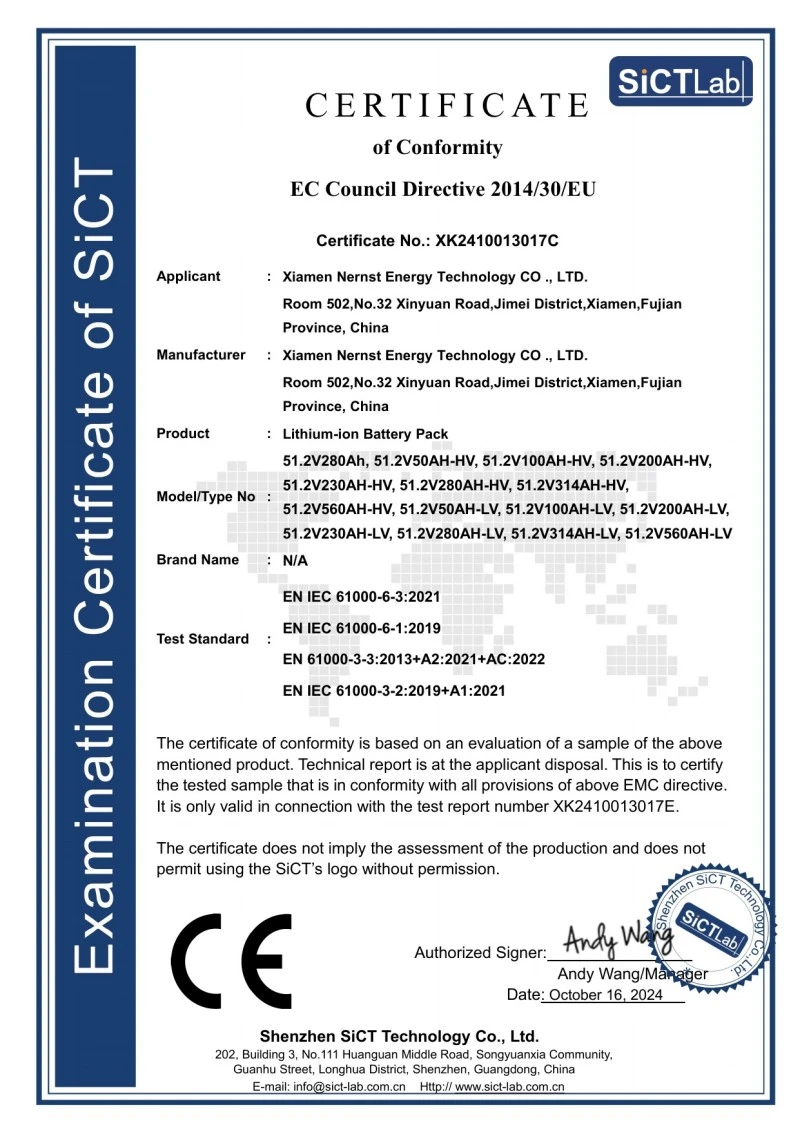

Página do certificado CE EMC; certificado nº XK2410013017C

7. Embalagem, envio e entrega do projeto

Um projeto de bateria de íon de lítio de 100 kWh envolve equipamentos pesados ​​de alta tensão, portanto, os módulos, a unidade de controle, o rack e o gabinete podem exigir proteção, restrição, etiquetas de mercadorias perigosas e planos de descarga separados. Para a preparação do envio, informe o destino, a forma de transporte, as condições de descarga, os documentos necessários e se é necessário um armário completo. Detalhes da caixa de madeira ou palete, marcação UN3480 e documentos de transporte devem ser confirmados para o módulo e rota reais, em vez de copiados de uma fotografia de exibição.

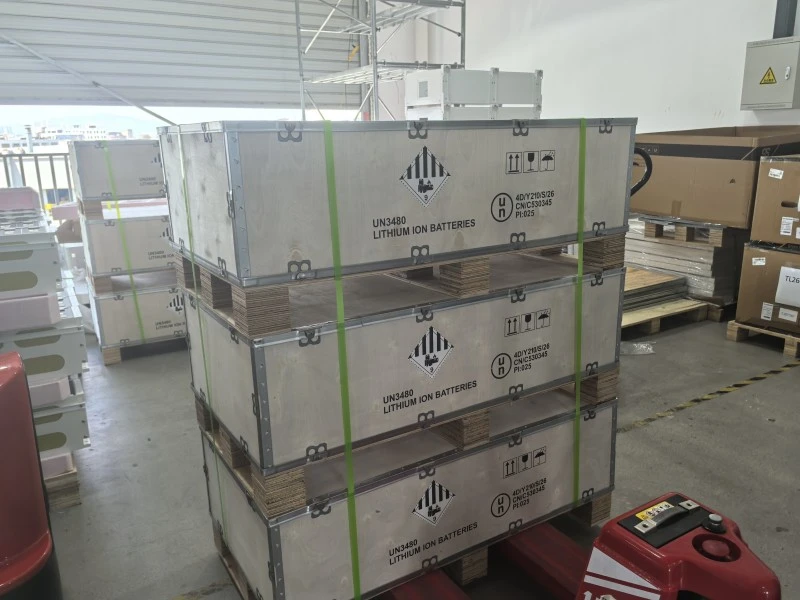

Embalagem em caixa de madeira para módulos de bateria de alta tensão com marcação UN3480

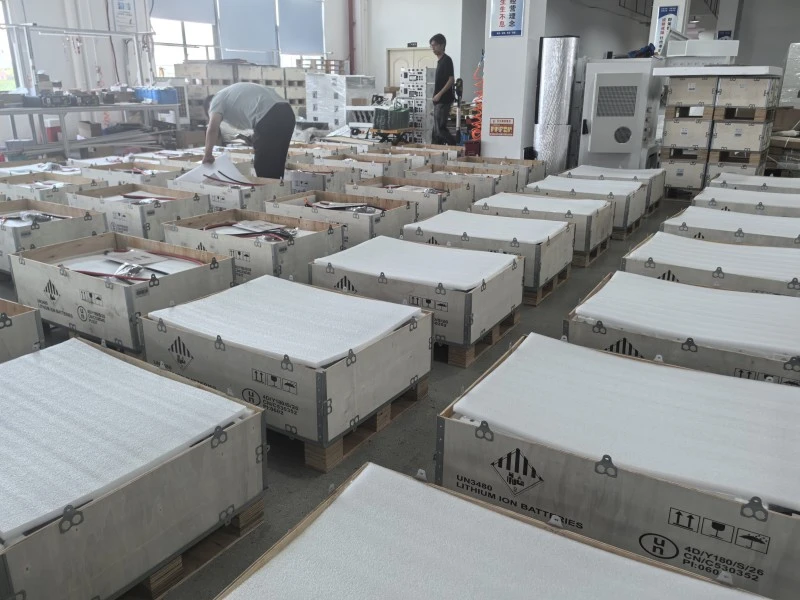

Embalagem em lote na oficina; materiais de proteção, estojos e lotes de remessa seguem a ordem

Perguntas frequentes

1. Por que o produto é chamado de 100 kWh quando seis módulos da classe de 16 kWh não são exatamente 100 kWh?

A figura é uma descrição comum de classe de capacidade. Cada módulo de referência tem potência nominal de 16,08 kWh, então seis calculam cerca de 96,48 kWh; a tabela do sistema de catálogo indica 96,46 kWh. A cotação e o contrato devem indicar a energia nominal real.

2. Dez módulos da classe 10 kWh, seis módulos da classe 16 kWh e quatro módulos da classe 24 kWh podem ser trocados diretamente?

Não. A tensão do sistema, a faixa operacional, as dimensões, o peso, o rack, o controlador principal e a compatibilidade do equipamento podem mudar. É necessária uma nova revisão da configuração do sistema.

3. O sistema pode ser instalado ao ar livre?

Um gabinete externo IP55 opcional está disponível. A classificação do gabinete é apenas uma parte do projeto do local; temperatura, resfriamento, fundação, entrada de cabos, espaço de serviço e requisitos locais ainda precisam de confirmação.

4. Uma porta CAN ou RS485 significa que a bateria pode ser conectada a qualquer PCS ou inversor?

Não. Um conector correspondente não garante protocolo, endereçamento ou definições de dados correspondentes. Forneça o modelo do equipamento, a versão do protocolo e a definição dos pinos antes de fazer o pedido.

5. O certificado CE cobre automaticamente todas as modificações do OEM?

Não necessariamente. O escopo do certificado fornecido inclui 51,2V 314Ah-HV, mas alterações de gabinete, estruturais, elétricas ou outras devem ser verificadas em relação à configuração final e ao escopo do certificado.

Lista de verificação de cotação:Ao avaliar a bateria de armazenamento de energia de 100 kWh, compartilhe a energia alvo, arranjo de módulo preferido, modelo PCS ou inversor, cargas principais, ambiente de instalação, rack interno ou requisito de gabinete IP55, protocolo, quantidade, destino, documentos de certificação exigidos e meta de entrega. A HSS Energy analisará estes pontos antes de emitir a configuração e proposta comercial.
