Bateria de armazenamento de energia 215kWh

A HSS Energy prepara a bateria de armazenamento de energia de 215 kWh da China para integradores, instaladores, distribuidores e compradores de engenharia de armazenamento de energia que precisam de um pacote de bateria de alta tensão com limites técnicos claros. Não são apenas quinze módulos colocados em um gabinete: tensão em série, lógica BMS mestre, proteção CC, comunicação, cabeamento, projeto térmico e correspondência de PCS ou inversor devem ser revisados ​​como um sistema. Os compradores podem enviar um diagrama unifilar, modelo de equipamento e perfil de carga para receber uma revisão de configuração e cotação formal.

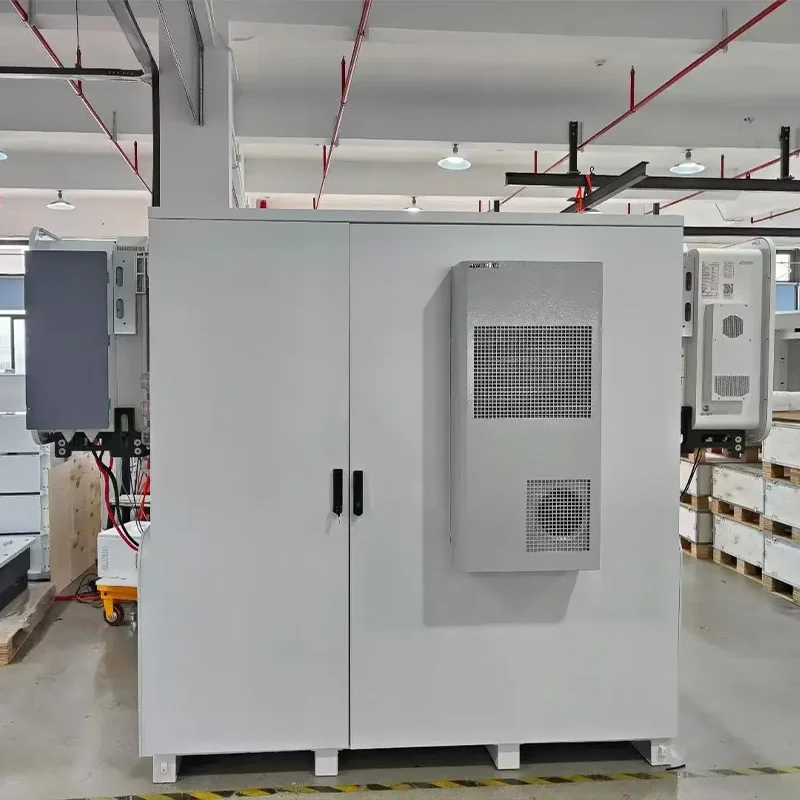

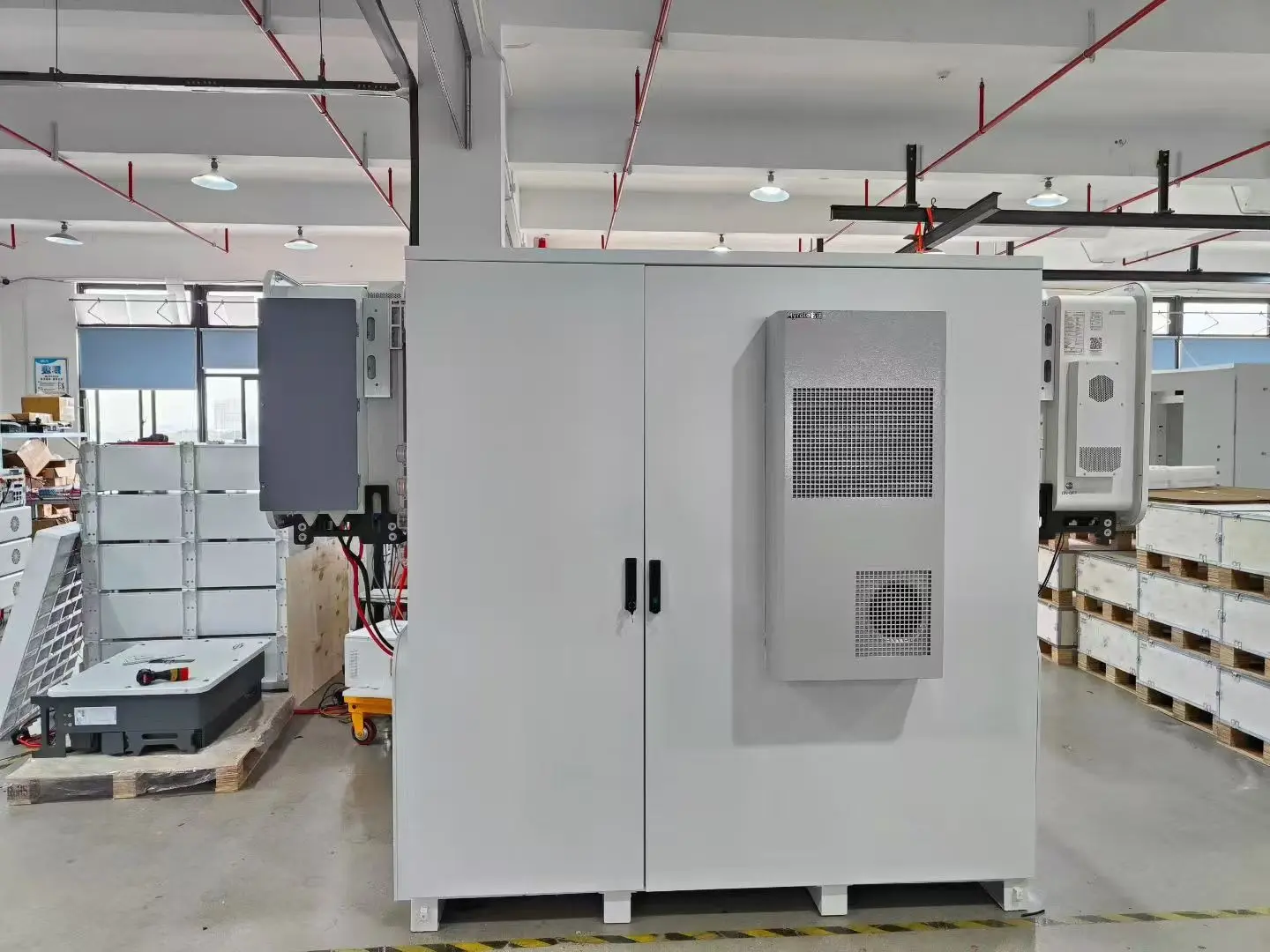

Gabinete IP55 fotografado na oficina. Interfaces finais, gerenciamento térmico e arranjo local estão confirmados para o projeto.

Dados técnicos principais

1. Uma arquitetura da série 15 começa com a janela de tensão CC

Este sistema de armazenamento de energia de bateria de 215 kWh conecta quinze unidades de bateria em série. A capacidade permanece em 280Ah enquanto a tensão aumenta com a contagem da série, produzindo uma faixa operacional calculada de 696–864V. A seleção deve começar com a entrada CC máxima do PCS ou do inversor, janela de tensão da bateria, limites de corrente de carga e descarga, sequência de pré-carga e coordenação de proteção. Para cada projeto de bateria de armazenamento de energia de 215 kWh, a HSS Energy registra o arranjo em série, os endereços dos dispositivos, a definição da interface e os limites operacionais permitidos na especificação técnica aprovada, em vez de selecionar o equipamento apenas pela etiqueta de capacidade.

2. Combinando o PCS ou Inversor

Um sistema de armazenamento de energia de alta tensão é correspondido por mais do que a tensão nominal. O protocolo CAN ou RS485, a versão do quadro, as regras de endereço, a ligação de alarme e a lógica de controle de energia também precisam estar de acordo. A HSS Energy pode revisar modelos específicos da Deye, Solis, Afore, Growatt, FOX ESS e Megarevo. A compatibilidade é confirmada pelo modelo exato e versão do protocolo; não é assumido para todos os produtos com a mesma marca.

3. Gabinete IP55 e layout de bateria modular

O gabinete de armazenamento de energia LiFePO4 reúne os quinze módulos, controlador mestre, proteção CC, conexões de barramento e acessórios relacionados em um único gabinete. O gabinete externo é classificado como IP55, enquanto a unidade de bateria individual do catálogo é classificada como IP20; estas duas classificações não devem ser tratadas como intercambiáveis. Entradas de cabos, equipamentos de ventilação ou controle de temperatura, espaço para manutenção e fundação do local são verificados em relação à temperatura ambiente, poeira, exposição à chuva e requisitos locais de instalação.

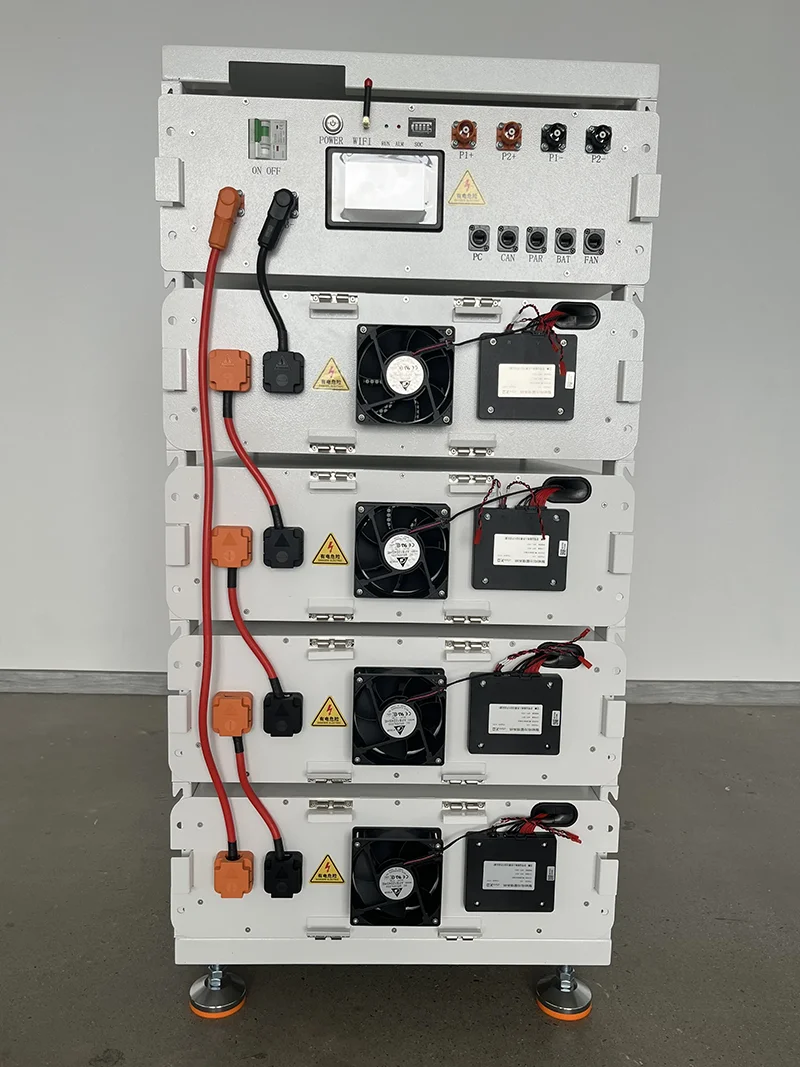

Módulos de alta tensão e conexão do controlador mostrados em uma fotografia da oficina. O arranjo completo de 215 kWh usa quinze unidades de 51,2 V 280Ah.

4. Cenários Operacionais Comerciais

Um sistema comercial de armazenamento de bateria pode suportar autoconsumo solar, mudança no tempo de uso, redução de pico, backup de carga selecionada e projetos de microrrede. O resultado operacional útil depende do perfil de carga, energia utilizável, potência PCS, geração solar e estratégia de controle. Para uma cotação significativa, os compradores devem fornecer dados de consumo recentes, cargas críticas e o problema que se espera que o sistema resolva. A operação conectada à rede, a transferência fora da rede ou a coordenação do gerador também devem ser analisadas pelo integrador do sistema em relação ao esquema local de proteção e distribuição.

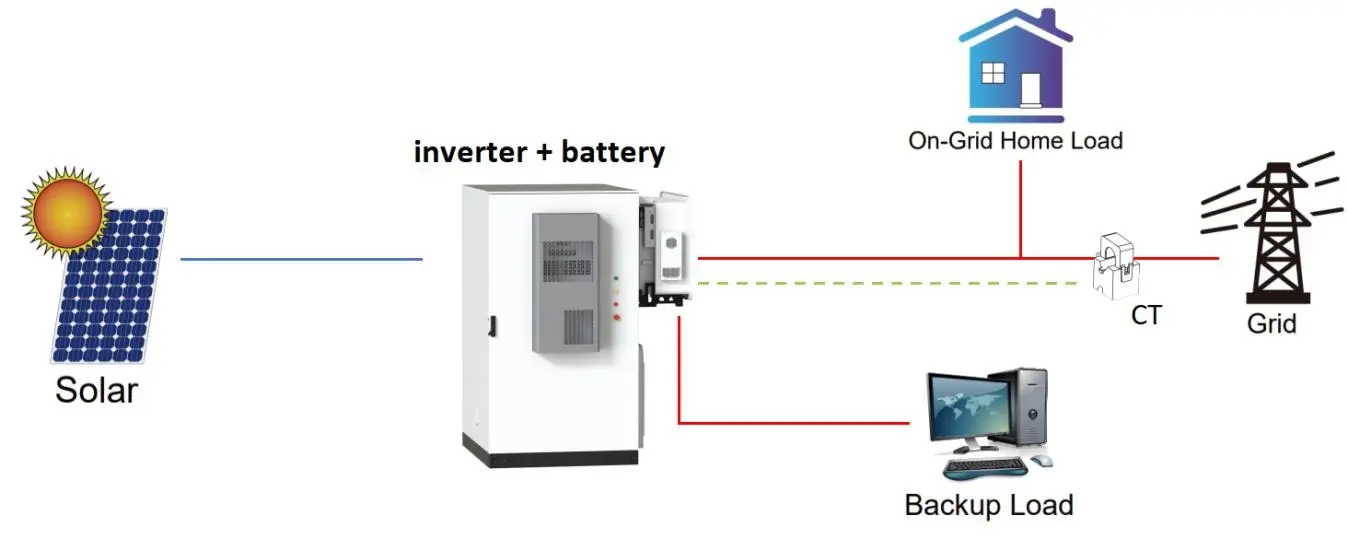

Exemplo básico de fluxo de energia. O ícone de carregamento inicial é ilustrativo; PCS comercial, EMS, CT, ponto de rede e fiação de carga devem seguir o desenho do projeto.

5. BMS, comunicação e limites operacionais

As unidades de bateria fornecem interfaces CAN, RS485 e RS232, e o controlador mestre consolida o status do módulo para o equipamento de nível superior. Um conector correspondente não prova compatibilidade de protocolo, portanto o modelo do equipamento, o arquivo de protocolo e o método de teste de comunicação são confirmados antes da produção. O catálogo lista a corrente recomendada de 140A e a corrente máxima de 200A, ao mesmo tempo que observa a influência da temperatura e do SOC. A alimentação contínua do sistema é, portanto, definida juntamente com o gerenciamento térmico do gabinete, cabeamento, dispositivos de proteção e limites do PCS.

6. Personalização, Controle de Produção e Evidências de Conformidade

Um sistema de armazenamento de energia de bateria BESS normalmente passa pela revisão do desenho, confirmação da lista técnica, layout do gabinete, correspondência de protocolo, aprovação de etiqueta e verificação do primeiro artigo antes da produção do lote. A HSS Energy foi fundada em 2023 e seus parceiros trazem mais de dez anos de experiência na indústria de baterias de lítio. Múltiplas bases de produção na China cobrem cerca de 12.000 m² no total, com soldagem a laser, montagem automatizada, testes de envelhecimento e inspeção de saída apoiando projetos de lote e OEM ou ODM. O pacote de revisão fornecido para esta página inclui um Certificado de Conformidade CE EMC, um Certificado de Conformidade RoHS e um relatório de teste IEC 62619. O escopo do documento e a aplicabilidade final são verificados em relação à configuração solicitada.

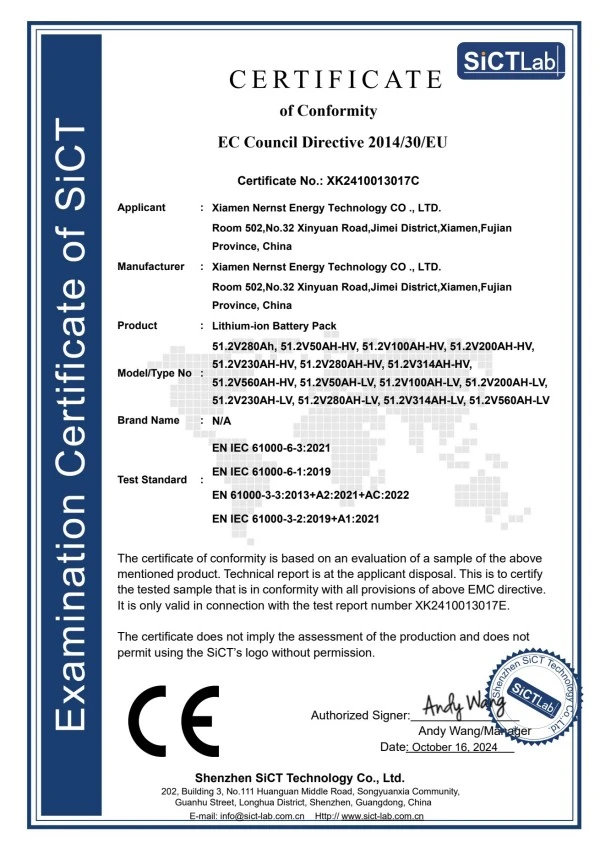

Certificado de conformidade CE EMC fornecido para revisão da família de produtos.

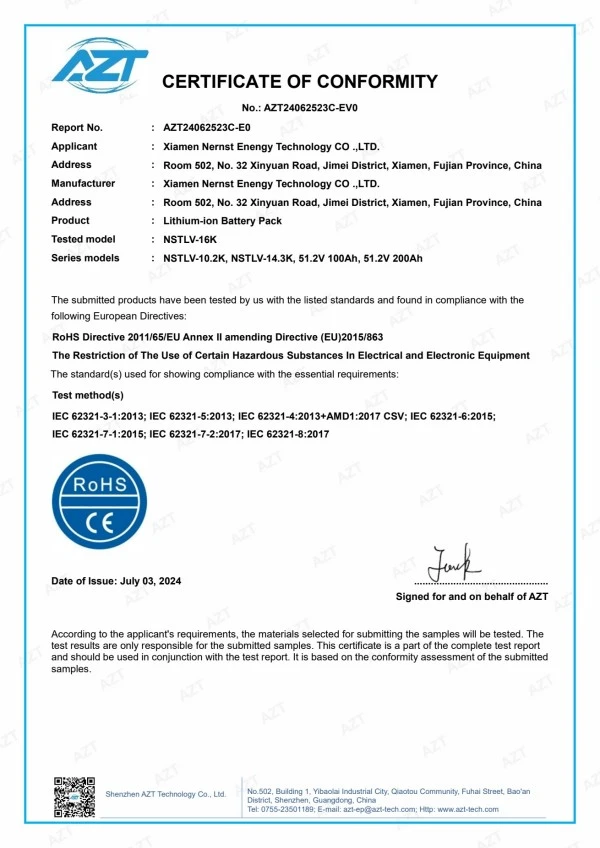

Certificado de conformidade RoHS fornecido para revisão de conformidade.

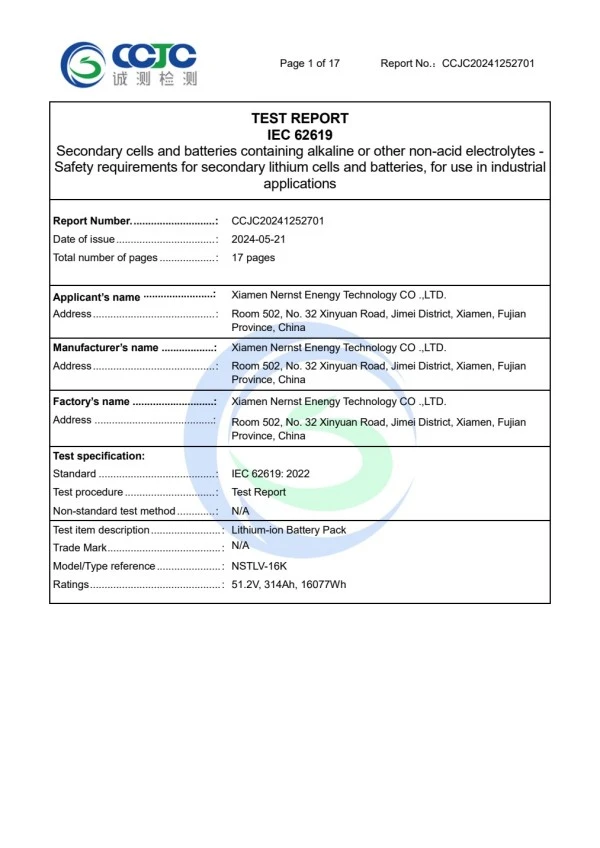

Página do relatório de teste IEC 62619:2022 fornecida como documentação de suporte do teste de segurança.

7. Embalagem, entrega e entrega pós-venda

As quinze unidades de bateria têm um peso líquido combinado aproximado de 1.533 kg antes da inclusão do gabinete, controlador, cabos e acessórios. O equipamento de descarga, a divisão do transporte, a rota de acesso e a localização final devem, portanto, ser acordados antes do embarque. A embalagem é preparada de acordo com a rota marítima ou rodoviária confirmada, destino, rótulos e lista de documentos. Após a entrega, a HSS Energy fornece o manual e os ficheiros técnicos que correspondem à configuração encomendada. Os procedimentos detalhados de fiação, comissionamento, manuseio de alarmes e manutenção permanecem no manual de operação para que a página do produto on-line permaneça prática e fácil de ler.

Perguntas frequentes

1. Por que o sistema se chama 215 kWh?

Quinze unidades 51,2V 280Ah produzem uma energia nominal calculada de 215,04kWh, portanto o produto é apresentado na classe de capacidade de 215kWh.

2. Ele pode se conectar diretamente a qualquer inversor Deye, Solis ou Growatt?

Não. A marca por si só não é suficiente. Forneça o modelo exato, a faixa de tensão CC, o limite de corrente e a versão do protocolo para que ambos os lados possam concluir uma análise de compatibilidade.

3. O IP55 se aplica a cada módulo de bateria?

IP55 refere-se ao gabinete externo. A unidade individual de 51,2 V 280 Ah está listada como IP20 no catálogo. As entradas de cabos e o projeto de gerenciamento térmico também devem atender às condições reais do local.

4. Os quinze módulos podem ser alterados de série para paralelo?

Esta página descreve um sistema em série de alta tensão. Um arranjo paralelo alteraria a tensão, a corrente, o controle, a proteção e a correspondência do equipamento e, portanto, exigiria um projeto separado.

5. Quais documentos de conformidade estão disponíveis?

O conjunto de revisão fornecido inclui documentos de conformidade CE EMC e RoHS, além de um relatório de teste IEC 62619. Os arquivos de transporte e o escopo exato do documento são confirmados para a configuração final do pedido.

6. Que informações são necessárias para uma cotação?

Forneça a potência alvo, cargas principais, modelo do PCS ou do inversor, cenário operacional, ambiente de instalação, quantidade, país de destino, documentos necessários e data prevista de entrega.

Consulta do projeto:Ao adquirir uma bateria de armazenamento de energia de 215 kWh, envie a marca e modelo do PCS ou do inversor, potência do sistema, principais cargas, ambiente do local, requisitos de comunicação, quantidade, destino e documentos necessários. A HSS Energy usará essas informações para verificar a janela de tensão da série 15, configuração do gabinete, correspondência de protocolo, conjunto de arquivos de entrega e cotação.
