Plataformas de bateria LiFePO4 adequadas à tensão do inversor, carga doméstica, duração do backup, protocolo de comunicação e requisitos do mercado de destino.

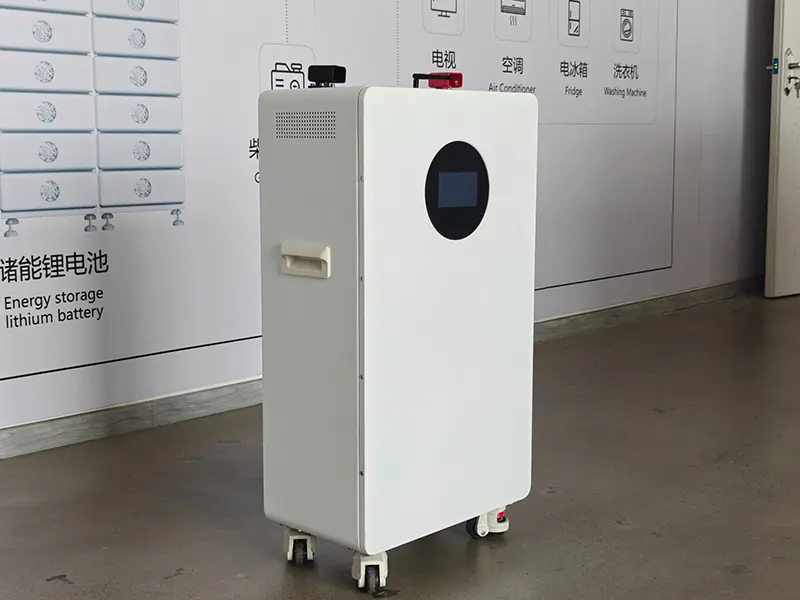

Bateria residencial de armazenamento de energia LiFePO4 de chão.
|
Compatível com o sistema elétrico completo A capacidade da bateria é apenas uma parte da seleção do sistema. A configuração final é verificada em relação à faixa CC do inversor, carga contínua e de pico, comunicação CAN/RS485, condições de instalação e requisitos de expansão futuros. |
A seleção do armazenamento residencial começa com o modelo exato do inversor. As plataformas de inversores 48V / 51,2V normalmente usam bancos de baterias de baixa tensão, enquanto os inversores híbridos de alta tensão requerem uma plataforma de baterias HV conectada em série e compatível com a janela de operação CC do inversor.
|
Sistema |
Formato típico |
Método de expansão |
Uso típico |
|
48V / 51,2V BT |
Parede/piso/rack |
Pacotes combinados em paralelo |
Sistemas residenciais solares, de backup e residenciais fora da rede |
|
Alta tensão |
Módulos conectados em série |
Adicione módulos correspondentes em série |
Sistemas residenciais de maior potência, vilas e sistemas de armazenamento distribuído maiores |
|
ETAPA |
VERIFICAR |
REGRA DE SELEÇÃO |
|
1 |
Plataforma inversora |
Entrada de bateria 48V / 51,2V -> escolha um banco de baterias de baixa tensão. Entrada de bateria de alta tensão -> escolha uma plataforma modular HV compatível com a janela DC do inversor. |
|
2 |
Alvo de armazenamento |
Selecione a energia utilizável necessária e a duração do backup. Comece com plataformas de classe de 10,24 kWh ou 16,08 kWh e, em seguida, expanda com pacotes LV correspondentes em paralelo ou módulos HV em série, quando suportados. |
|
3 |
Carga e comunicação |
Confirme a potência/corrente contínua e de pico, comunicação CAN ou RS485, protocolo exato e firmware do inversor antes de finalizar a configuração da bateria. |
|
4 |
Mercado de destino |
Confirme os documentos de conformidade específicos do país de destino e do modelo, a rotulagem, a documentação de transporte e qualquer aprovação local ou rota de listagem necessária para o projeto. |
A configuração final é confirmada em relação ao modelo exato do inversor, destino de armazenamento, carga/corrente, requisitos CAN/RS485 e mercado de destino.
A atual linha de armazenamento residencial abrange sistemas de baterias de baixa tensão de 51,2 V e plataformas modulares de alta tensão. As células LiFePO4 grau A podem ser configuradas em EVE, DEJIN, REPT e CORNEX de acordo com a capacidade, requisitos atuais e design do projeto.
|
Parâmetro |
NSTLV-10.2K |
51,2V 314Ah |
NSTFW-16K-HV |
|
Arquitetura |
Baixa tensão |
Baixa tensão |
Modular de alta tensão |
|
Química |
LiFePO4 |
LiFePO4 |
LiFePO4 |
|
Energia nominal |
10,24 kWh |
16,08 kWh |
16,08 kWh por módulo |
|
Energia utilizável/DoD |
9,22 kWh/90% |
14,47 kWh/90% |
90% DoD |
|
Tensão |
51,2 V |
51,2 V |
Sistema 256-716,8 V nominal |
|
Expansão |
Máx. 15 pacotes paralelos |
Máx. 15 pacotes paralelos |
5-14 módulos em série |
|
Corrente recomendada |
80A |
140A |
160A |
|
Corrente máxima |
120A |
200A |
200A |
|
Ciclo de vida |
>=6.000 ciclos |
>=8.000 ciclos |
>=8.000 ciclos |
|
IP/resfriamento |
IP54 / natural |
IP20 / natural |
IP20 / ventilador |
|
Comunicação |
PODE/RS485/RS232 |
PODE/RS485/RS232 |
CAN/RS485 |
|
Instalação |
Parede/chão |
Montado no chão |
Pilha/estrutura de ferro |
|
Plataforma |
1 pacote |
2 pacotes |
3 pacotes |
Limite da plataforma |
|
NSTLV-10.2K |
10,24 kWh |
20,48 kWh |
30,72 kWh |
Até 15 pacotes paralelos* |
|
51,2V 314Ah |
16,08 kWh |
32,16 kWh |
48,24 kWh |
Até 15 pacotes paralelos* |
*Quantidade paralela é um recurso da plataforma de bateria. O tamanho final do sistema utilizável depende dos limites do inversor, da configuração do BMS, do projeto de proteção e dos requisitos do projeto.
|
Classificação do módulo |
51,2 V / 314 Ah / 16,08 kWh |
|
Configuração de série |
5-14 módulos |
|
Tensão nominal do sistema |
256-716,8V |
|
Energia nominal do sistema |
80,38-225,08 kWh |
|
Energia utilizável a 90% DoD |
72,34-202,57 kWh |
|
Temperatura de trabalho |
-10°C a 55°C |
|
Comunicação |
CAN/RS485 |
*As faixas de tensão e energia do sistema HV são exemplos de configuração. A quantidade final da série está sujeita à janela CC exata do inversor, ao projeto do BMS e às especificações do projeto aprovado.
A quantidade exata de módulos é selecionada em relação à janela CC de alta tensão do inversor e à capacidade de armazenamento necessária.
|
Aviso de parâmetros e especificações As especificações são valores de referência e podem mudar com a seleção da célula, versão do BMS/firmware, gabinete, protocolo do inversor, otimização da produção ou configuração do projeto. Tensão final, capacidade, limites de corrente, dimensões, peso, classificação IP, comunicação, condições de ciclo de vida, escopo de certificação e termos de garantia estão sujeitos à folha de dados específica do modelo e ao PI, acordo técnico ou contrato assinado para cada pedido. Os documentos de pedido assinados prevalecem sobre o conteúdo do site. As especificações não contratuais poderão ser atualizadas sem aviso prévio. |
As plataformas de bateria de baixa e alta tensão da HSS Energy podem ser configuradas para plataformas híbridas convencionais e inversoras de armazenamento de energia. A compatibilidade é confirmada pelo modelo exato do inversor, faixa de tensão da bateria e protocolo de comunicação CAN/RS485 antes da configuração final.
|
Marca |
Exemplo de série/plataforma compatível |
|
|
Deye |
SUN-7/7.6/8/10/12K-SG06LP1-EU-CM3 |
|
|
Solis |
S6-EH3P(60-75)K10-LV-YD-H |
|
|
Growatt |
SPE 12000ES |
|
|
Bom nós |
Modelos adicionais suportados – confirme o modelo exato |
|
|
Antes |
Modelos adicionais suportados – confirme o modelo exato |
|
|
Megarevo |
Modelos adicionais suportados – confirme o modelo exato |
|
|
Por que a confirmação exata do modelo é importante Uma marca compatível não significa que todos os modelos de inversores utilizam a mesma faixa de tensão, protocolo ou limite de corrente. A correspondência do modelo exato antes do envio reduz as alterações de comissionamento e a solução de problemas de comunicação. |
||
Referências de projetos selecionadas demonstram sistemas paralelos de baixa tensão e configurações modulares de alta tensão em diferentes mercados.
|
Mercado |
Capacidade do sistema |
Arquitetura |
Inversor |
|
|
Alemanha |
64,3 kWh |
Alta tensão |
Deye |
|
|
Maurício |
32,15 kWh |
Baixa tensão |
Solis |
|
|
Malásia |
144,69 kWh |
Alta tensão |
Deye |
|

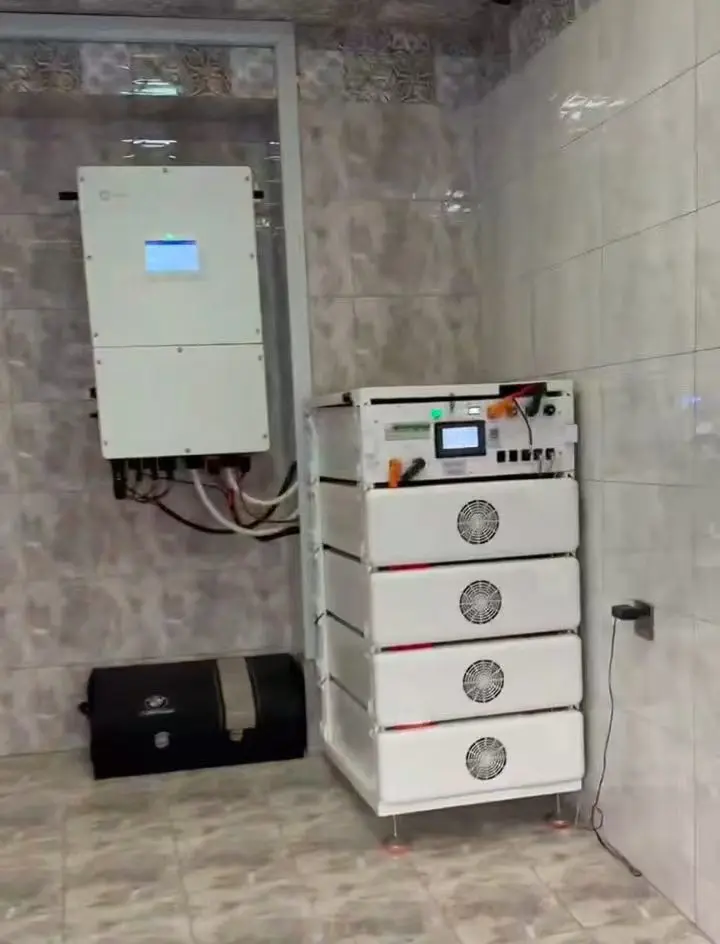

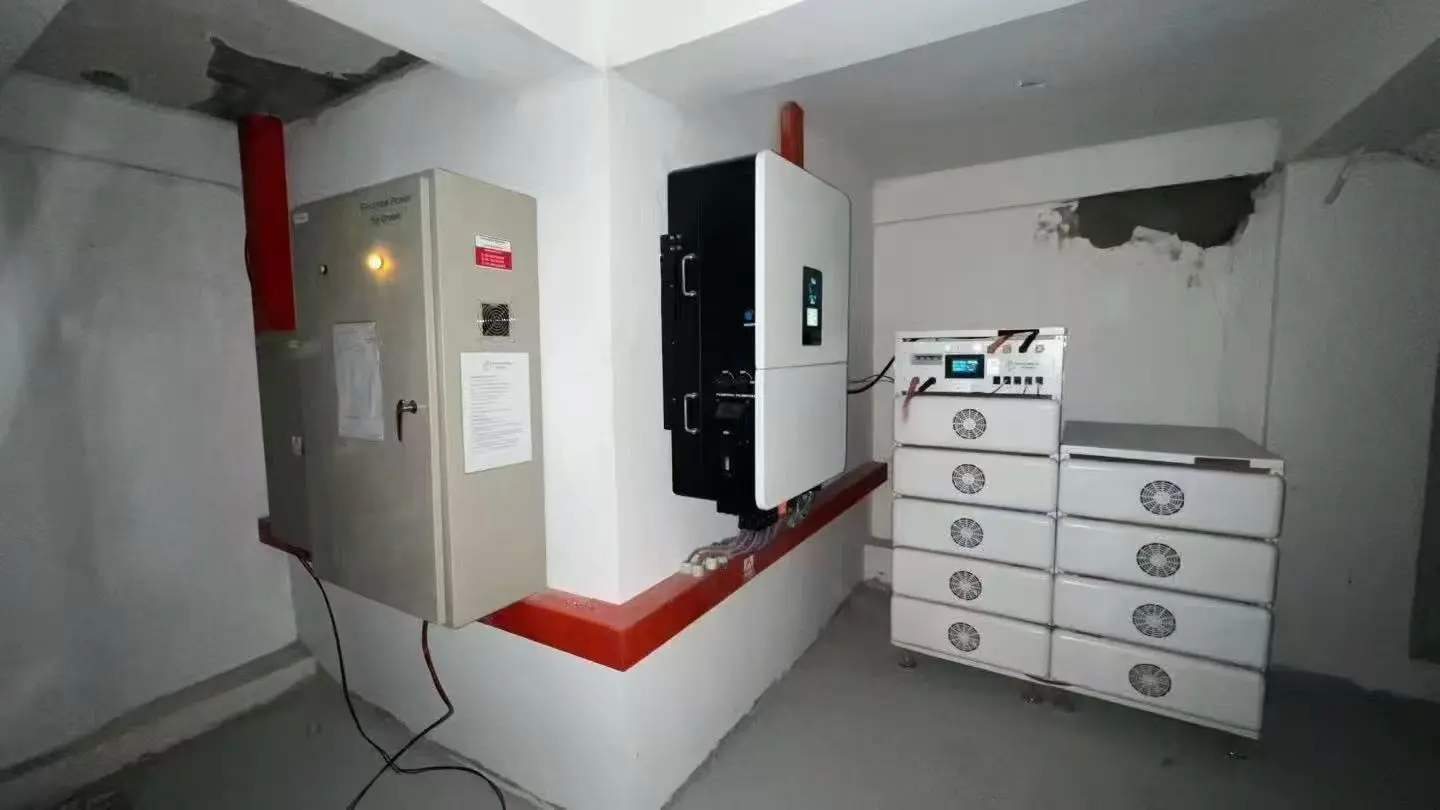

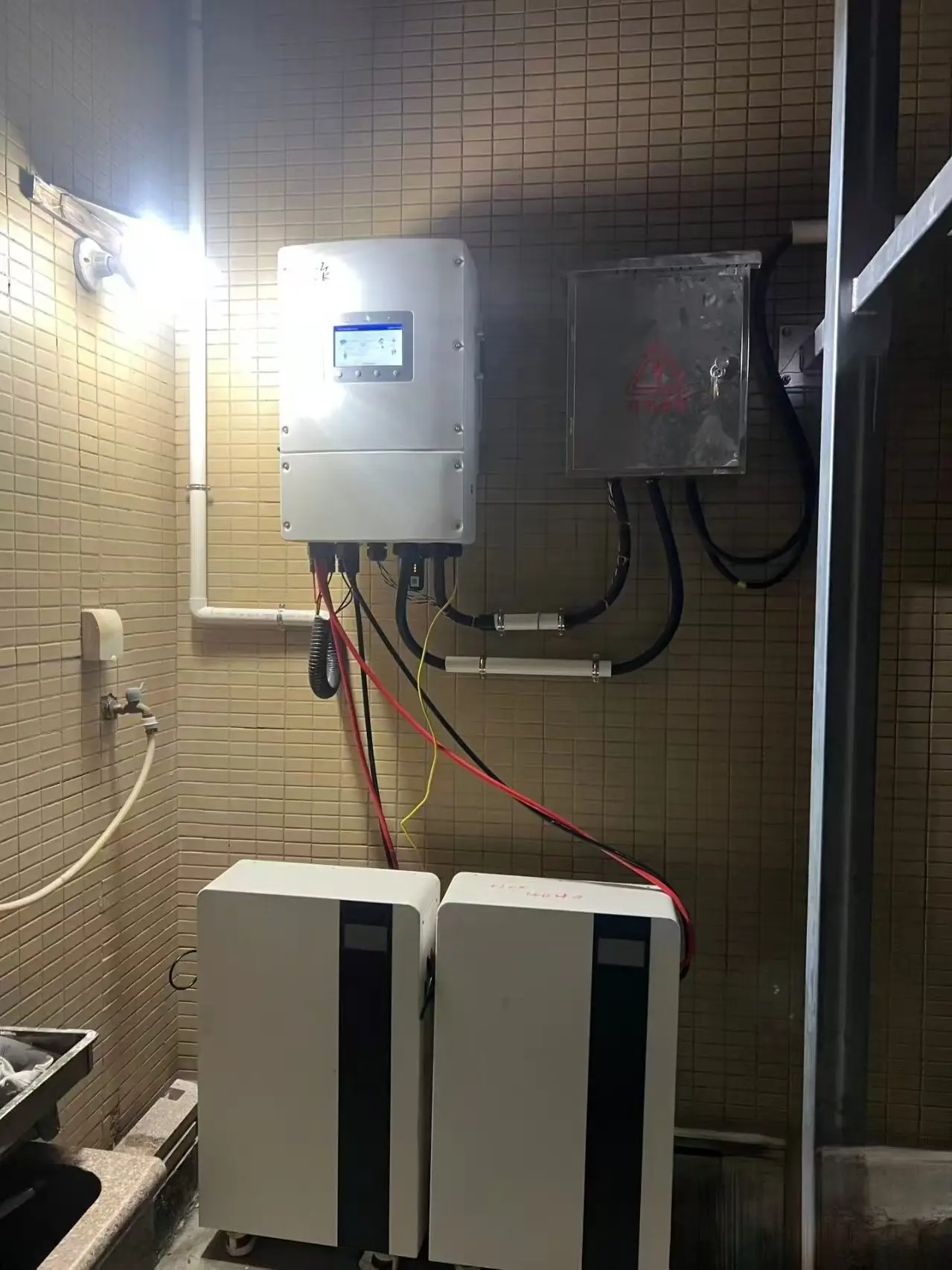

Fotos selecionadas de instalação em campo fornecidas para projetos residenciais e de armazenamento distribuído da HSS Energy.
Uma bateria de armazenamento residencial deve ser combinada elétrica e digitalmente com o inversor. A configuração do BMS, os limites de corrente de carga/descarga e o comportamento da comunicação são verificados em conjunto com a arquitetura da bateria.
|
Verificação de engenharia |
Requisito do projeto |
|
Janela elétrica |
Tensão nominal, tensão de carga, tensão de corte e faixa de entrada do inversor |
|
Capacidade de energia |
Corrente contínua e de pico de carga/descarga |
|
Comunicação |
Protocolo CAN ou RS485, relatórios SOC, alarmes e status de proteção |
|
Projeto térmico |
Resfriamento natural ou com ventilador de acordo com a plataforma da bateria |
|
Integração mecânica |
Instalação em parede, piso, rack, pilha ou estrutura de ferro |
|
Expansão |
Arquitetura paralela ou em série compatível com o design do inversor e do BMS |

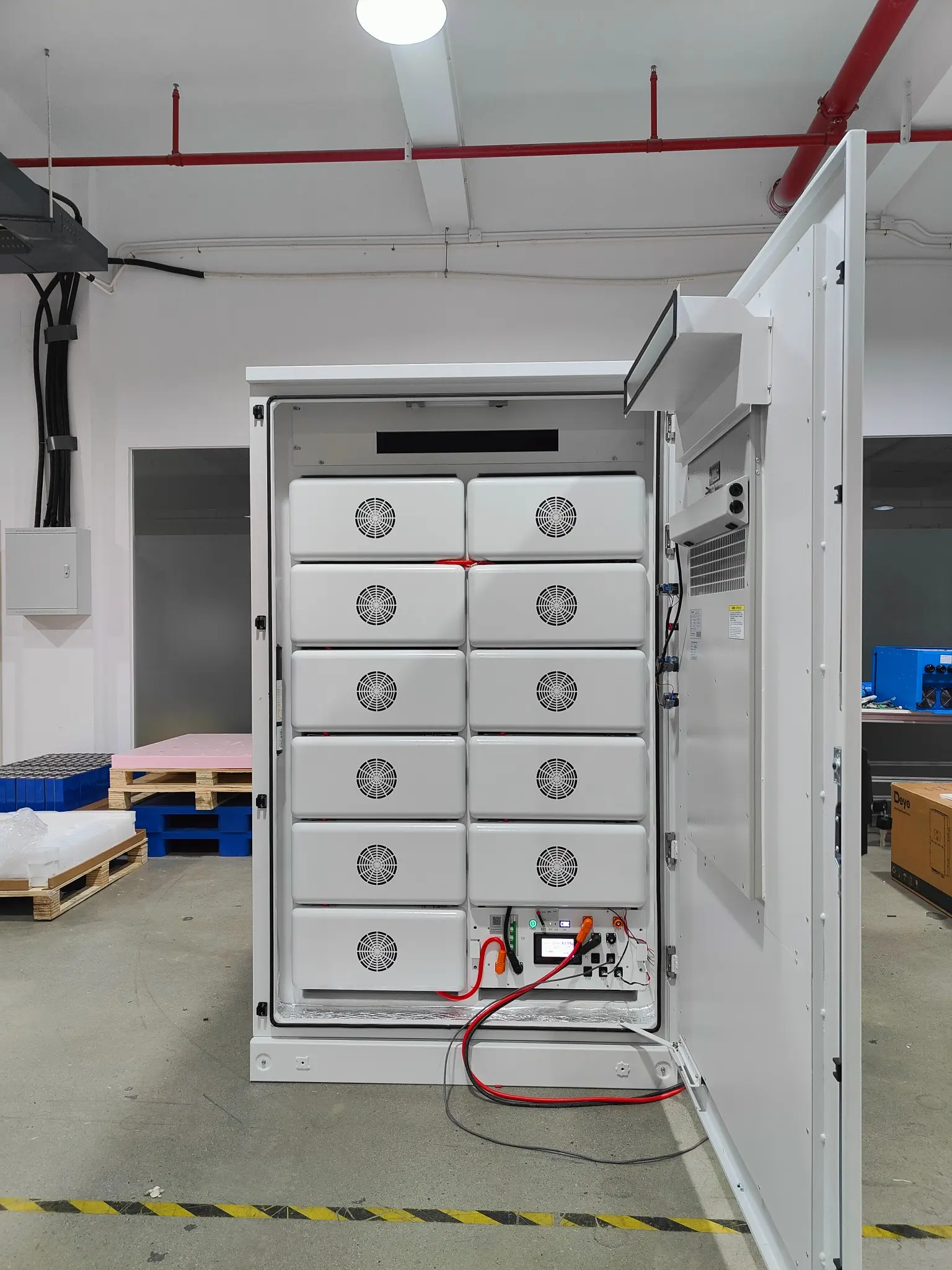

Integração de sistema de bateria modular e montagem elétrica interna.

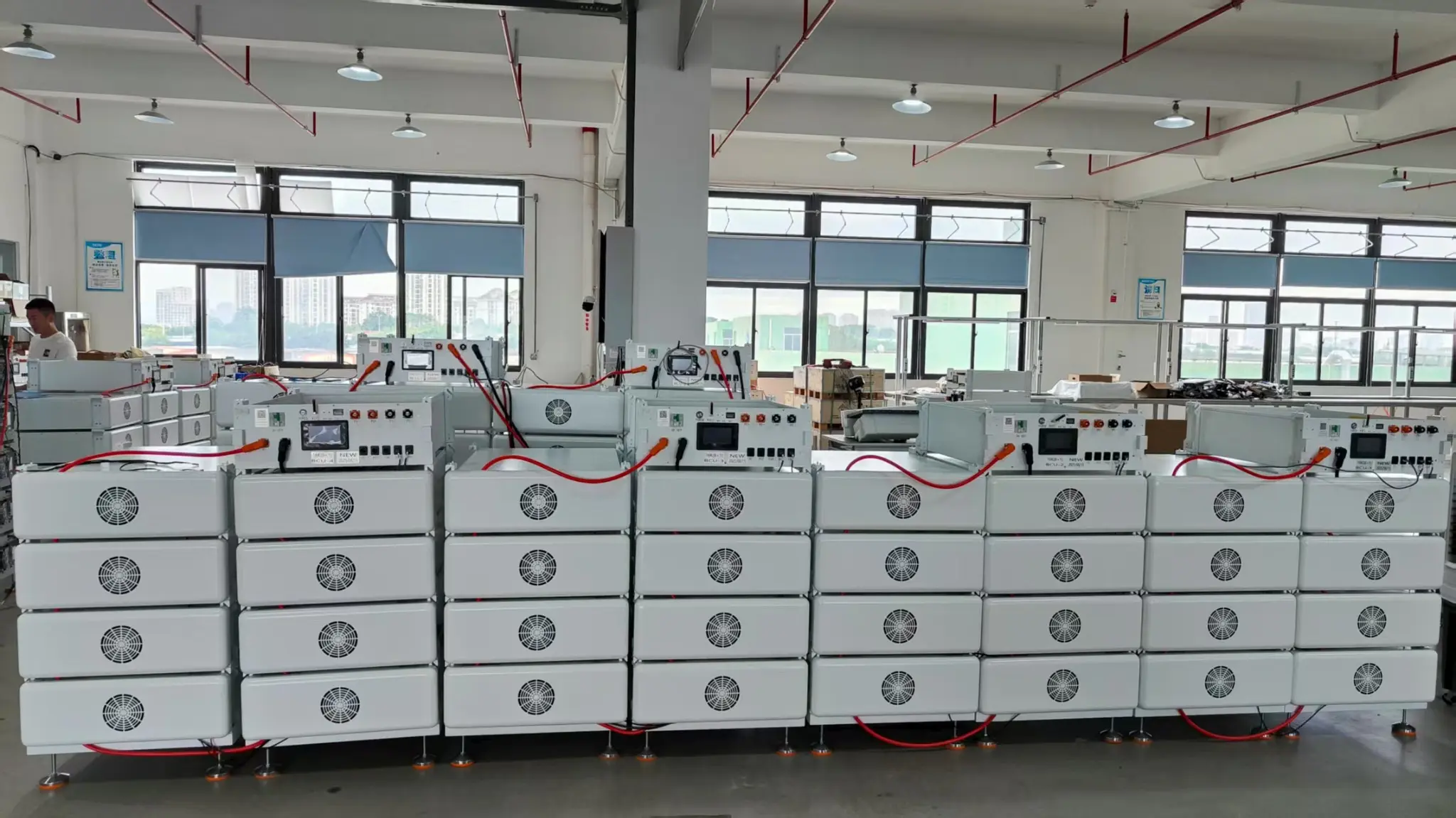

Módulos de bateria passando por montagem e verificação elétrica antes da integração do sistema.
· Inspeção de consistência de células e módulos
· Verificações de tensão, polaridade e isolamento do pacote
· Verificação da função de carga e descarga
· Proteção BMS e verificação de limite de corrente
· Verificação da comunicação CAN/RS485 quando necessário
· Inspeção final da fiação, conector e função do sistema
A documentação específica do modelo está disponível para produtos de bateria selecionados. O escopo do certificado e do relatório deve sempre ser verificado em relação ao modelo exato antes da publicação ou envio.
|
|
|
|
|
|

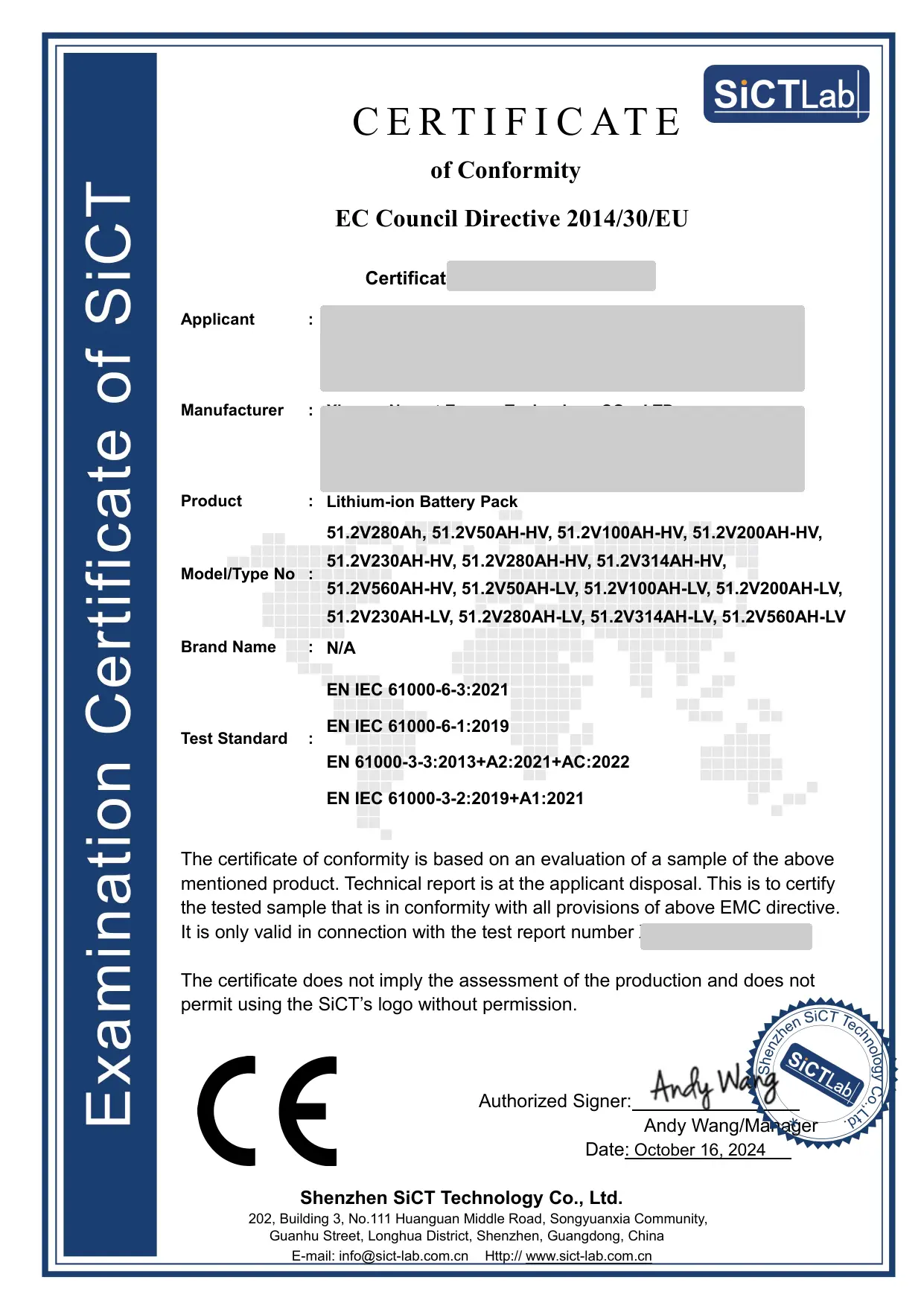

CE/EMC |

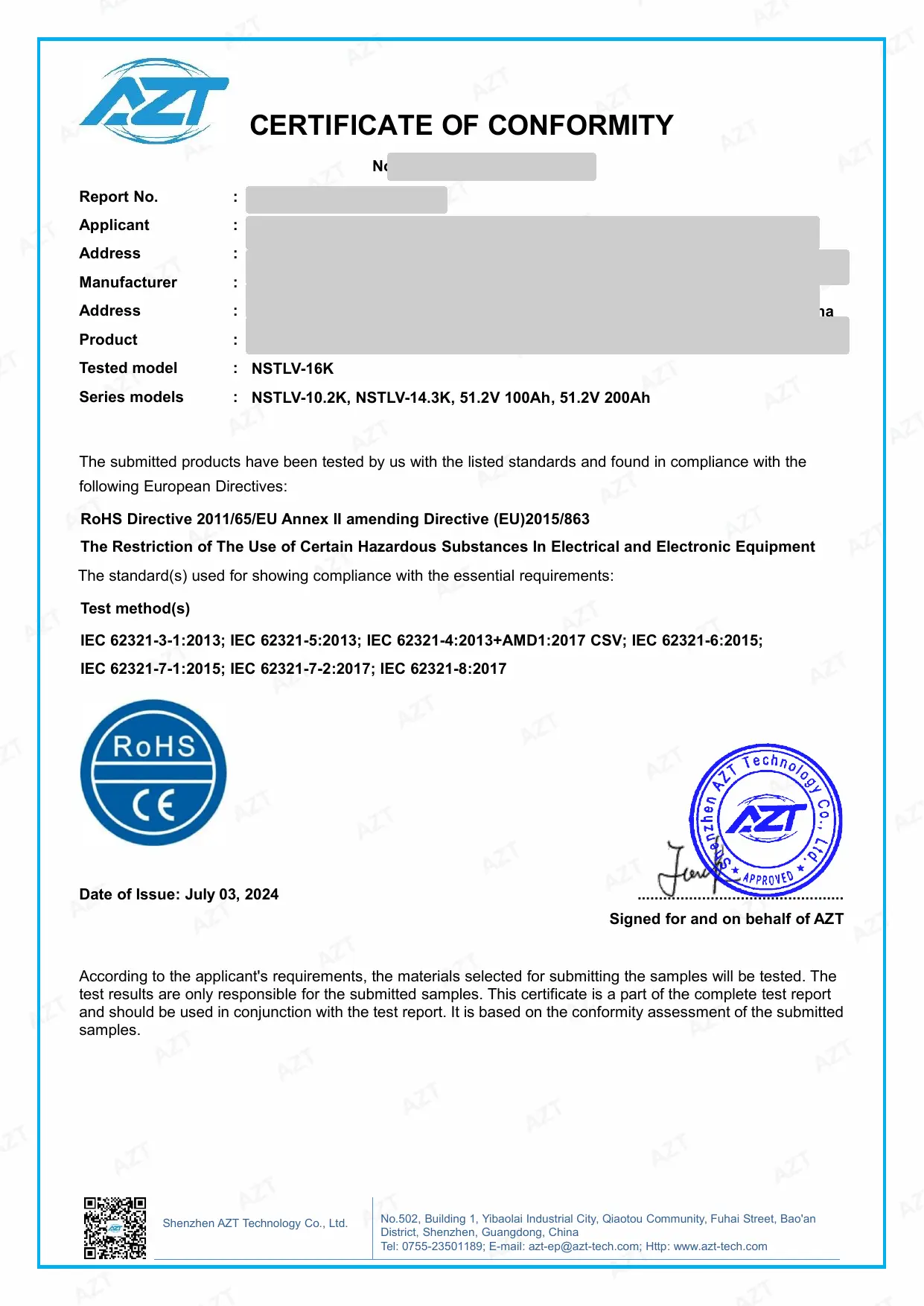

RoHS |

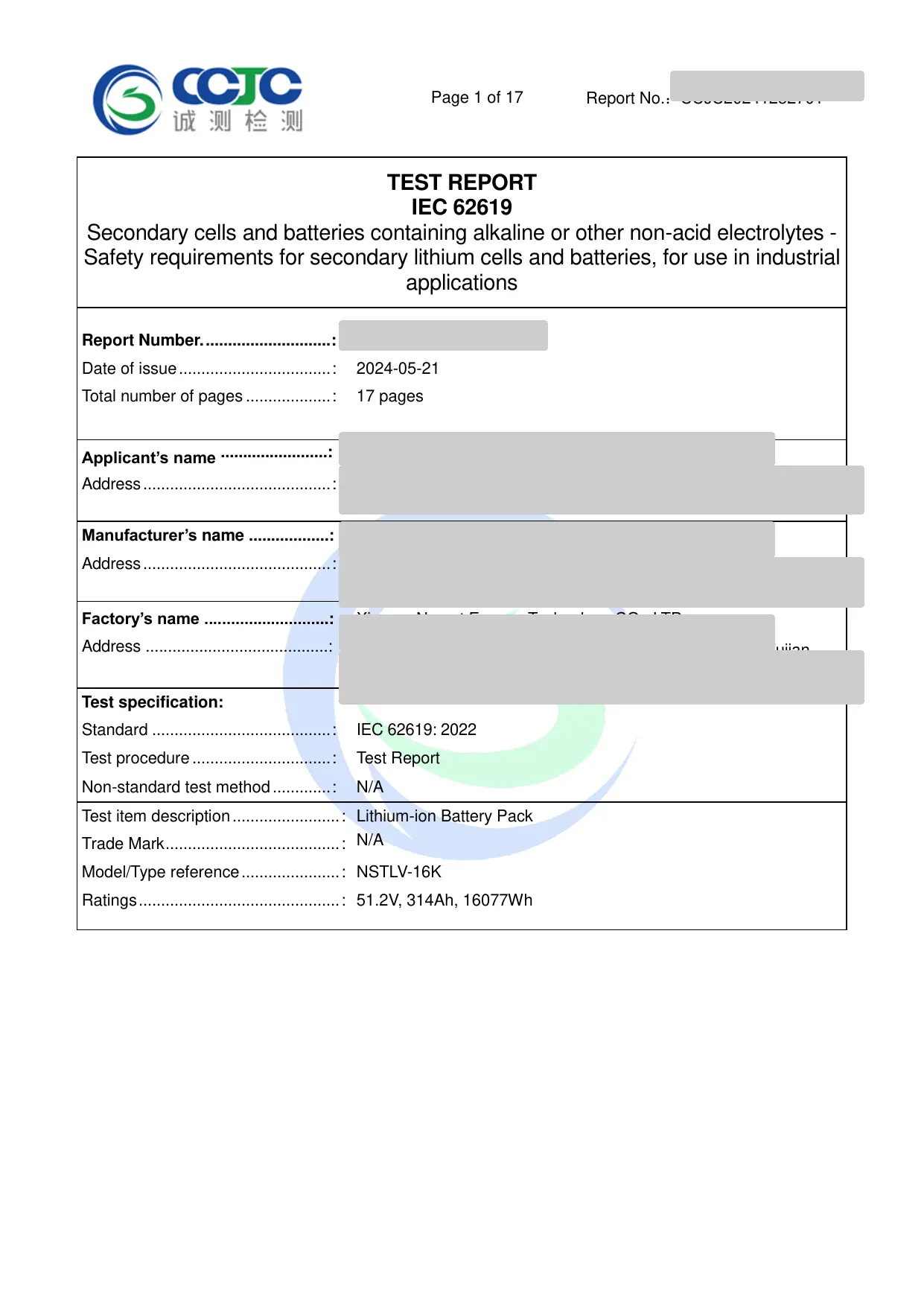

CEI 62619 |
ONU38.3 |

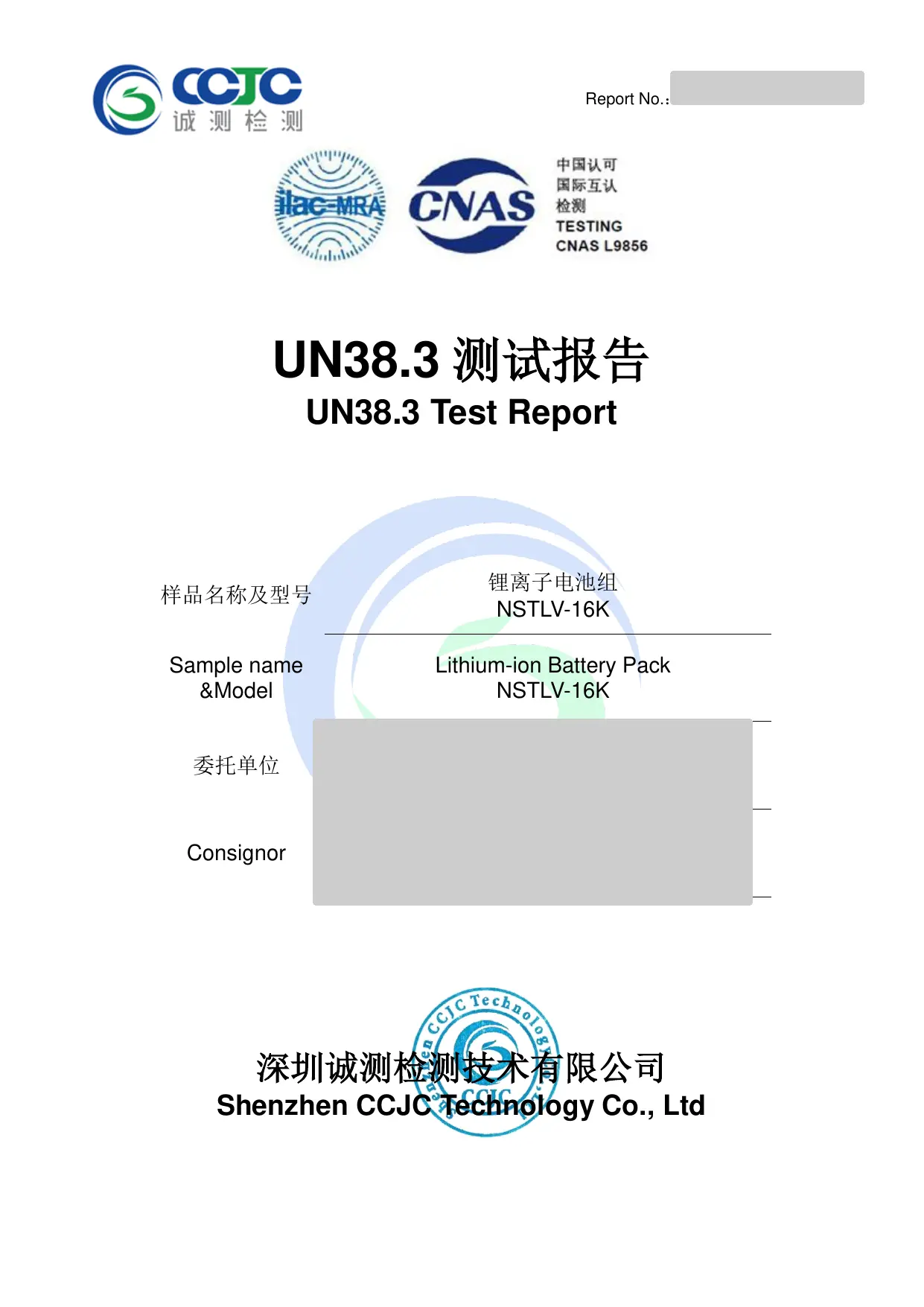

A documentação MSDS também está disponível para o modelo de referência NSTLV-16K testado. Cópias específicas do modelo podem ser fornecidas mediante solicitação.
|
GARANTIA PADRÃO 5 anos |
GARANTIA ESTENDIDA 5 anos adicionais disponíveis |
O escopo da garantia e os termos de extensão são confirmados para o modelo de bateria selecionado e condições do projeto.
|
EUROPA Os documentos atuais CE/EMC e RoHS aplicam-se apenas aos modelos listados nos relatórios correspondentes. O Regulamento da UE 2023/1542 adiciona obrigações específicas para baterias além de EMC/RoHS. As baterias industriais acima de 2 kWh exigem um passaporte de bateria a partir de 18 de fevereiro de 2027. Confirme o modelo exato, a documentação técnica e as obrigações do operador económico antes do lançamento no mercado. |
AUSTRÁLIA A IEC 62619 e a UN38.3 fornecem evidências técnicas de apoio, mas o acesso ao mercado australiano e a listagem no Conselho de Energia Limpa são requisitos separados. Durante 2026, o CEC está em transição para SA TS 5398; a partir de 1º de janeiro de 2027, novas solicitações de Lista de Baterias Aprovadas serão aceitas apenas sob SA TS 5398. |
MÉDIO ORIENTE Os requisitos variam de acordo com o país. Os projetos da Arábia Saudita devem verificar o Regulamento Técnico SASO para Baterias Elétricas e a rota de conformidade SABRE aplicável. Nos EAU, os produtos sujeitos a regulamentos técnicos podem exigir um Certificado de Conformidade dos EAU através do MoIAT; relatórios de testes de laboratório credenciados fazem parte do pacote de inscrição. |
Nota regulamentar: os requisitos mudam com o tempo. Verifique o escopo do modelo atual, a rota de listagem local, os rótulos, as obrigações do importador e a documentação de transporte antes de publicar declarações de conformidade específicas do mercado.
Normalmente, uma proposta prática de bateria pode ser preparada assim que as seguintes informações do projeto estiverem disponíveis:
1. País/mercado alvo
2. Marca do inversor e modelo exato
3. Capacidade de armazenamento necessária ou tempo de backup desejado
4. Carga máxima contínua e de pico
5. Arquitetura de baixa tensão ou alta tensão
6. Instalação interna/externa e espaço disponível
7. Requisito de protocolo de comunicação
8. Documentos de conformidade exigidos e quantidade estimada do pedido
|
Consulta de projeto Envie o modelo do inversor, capacidade de armazenamento alvo, carga máxima, método de instalação e mercado de destino. A HSS Energy pode então avaliar a tensão da bateria, a configuração do módulo, a comunicação BMS e o pacote de documentação do projeto. |
A HSS Energy fornece plataformas de baterias LiFePO4 de baixa e alta tensão para autoconsumo solar residencial, energia de backup e aplicações fora da rede, com configuração baseada em projeto para comunicação do inversor, expansão de capacidade e formato de instalação.
