A bateria LiPo HSS Energy 3,7 V 500 mAh é para eletrônicos com espaço limitado usando uma fonte recarregável de célula única de 3,7 V. A amostra mostra uma PCB de proteção e um conector de 2 fios; As dimensões finais da corrente, do condutor, do conector e do pacote são confirmadas pelo projeto. Projetos típicos incluem wearables, rastreadores, dispositivos de beleza e outros eletrônicos compactos onde a espessura e o roteamento do conector podem ser tão importantes quanto a capacidade. A bateria finalizada é maior que o código nominal da célula, uma vez que a placa de proteção, fita, fios e conector estão incluídos, portanto a cavidade do dispositivo e a rota de serviço devem ser confirmadas a partir de um desenho ou bateria original. Essa abordagem baseada em projetos oferece aos clientes OEM um envelope de embalagem e especificações de conectores mais realistas para produção.
|
Parâmetro |
Amostra HSS/Confirmação de Projeto |
|
Modelo/Formato de Célula |
602535 |
|
Química |
Célula de bolsa de polímero de lítio recarregável |
|
Configuração |
1S1P |
|
Tensão Nominal |
3,7V |
|
Capacidade Nominal |
500mAh |
|
Energia Nominal |
1,85Wh |
|
Tensão de carga |
Referência de 4,2V para 1S Li-ion / LiPo |
|
Formato de célula nominal |
Aprox. 6×25×35mm |
|
Eixo de amostra medido |
35,00 mm mostrado na foto da pinça fornecida |
|
Proteção |
PCB de proteção visível na amostra atual; limites confirmados pelo projeto |
|
Chumbo/Conector |
Amostra vermelho-preta de 2 fios com pequeno plugue branco de 2 pinos; alojamento exato, passo e polaridade confirmados pelo projeto |
|
Limites Atuais |
Projeto confirmado a partir da carga do dispositivo de destino e configuração PCM/célula selecionada |
Uma bateria LiPo 602535 usa o formato de célula nominal de 6 × 25 × 35 mm e armazena 1,85Wh. A foto fornecida confirma 35,00 mm no eixo medido. O código nominal é útil para triagem mecânica inicial, mas não deve ser tratado como o tamanho final da embalagem acabada. A posição do PCM, a construção da aba, o isolamento, a saída do fio e o corpo do conector podem estender uma ou mais dimensões. Para dispositivos compactos, mesmo alguns milímetros podem afetar a pressão de montagem ou o fechamento da caixa, por isso a HSS prefere validar o pacote completo em relação à cavidade real da bateria.

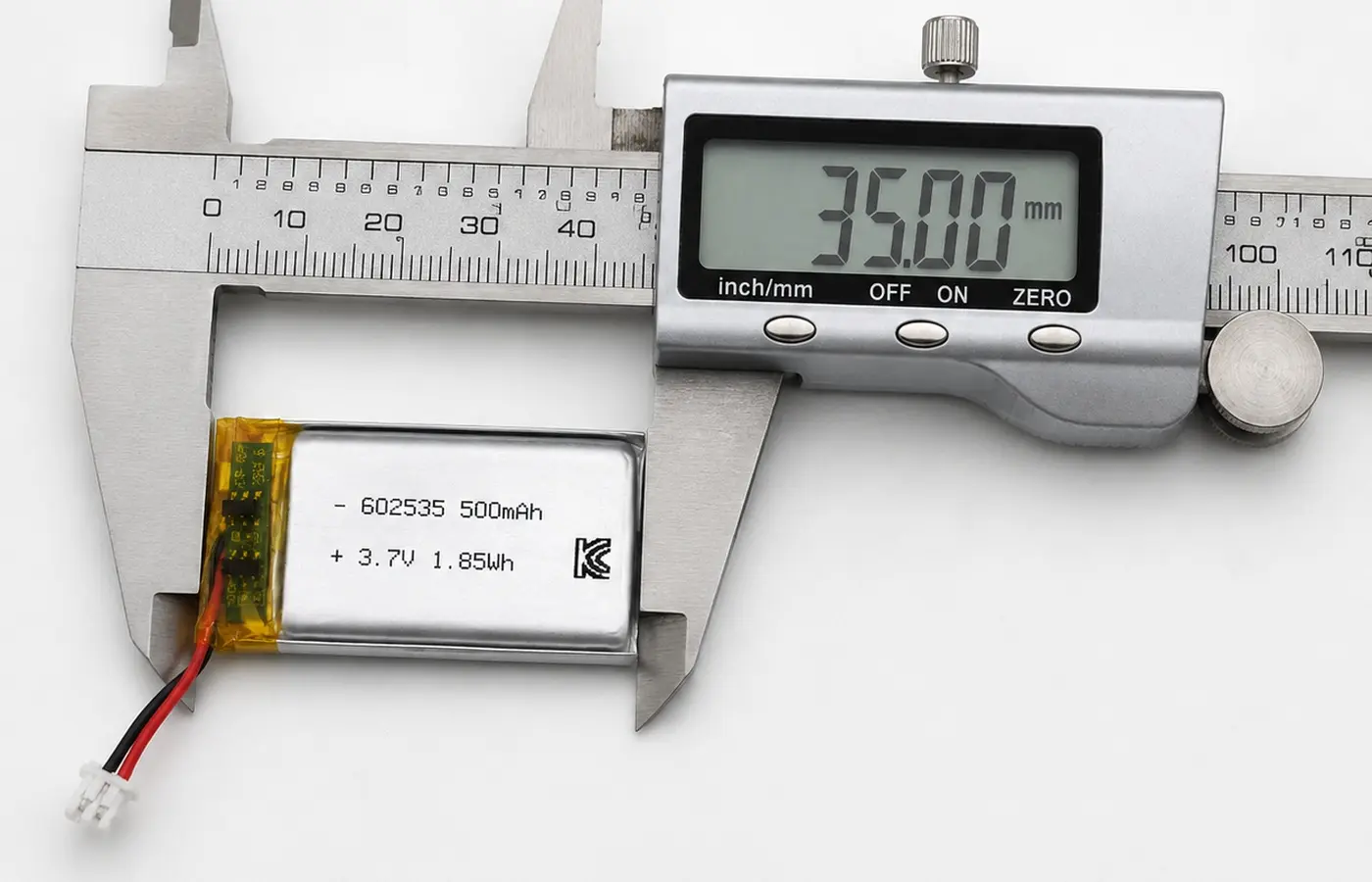

Evidência dimensional fornecida: 35,00 mm no eixo medido. As dimensões finais da embalagem final devem incluir PCM, cabos e conector. Esta medição suporta a referência do formato da célula na amostra fornecida, enquanto as restantes dimensões e envelope final ainda requerem confirmação do projeto. Para um pedido OEM repetido, o desenho aprovado deve distinguir entre o corpo nominal da célula-bolsa e o conjunto acabado da bateria, para que as equipes de compras, engenharia e produção usem a mesma referência dimensional.

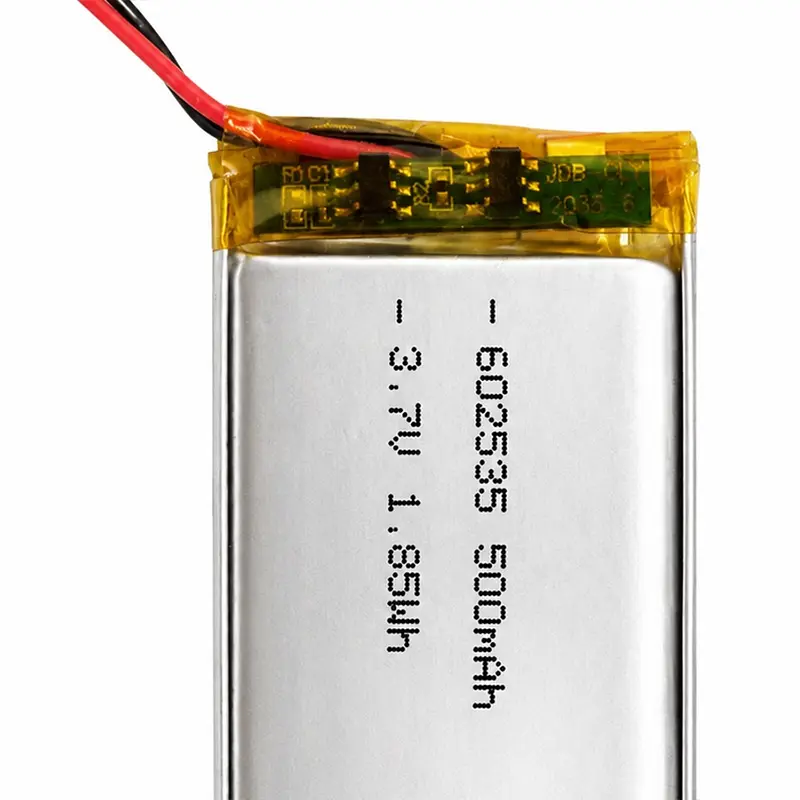

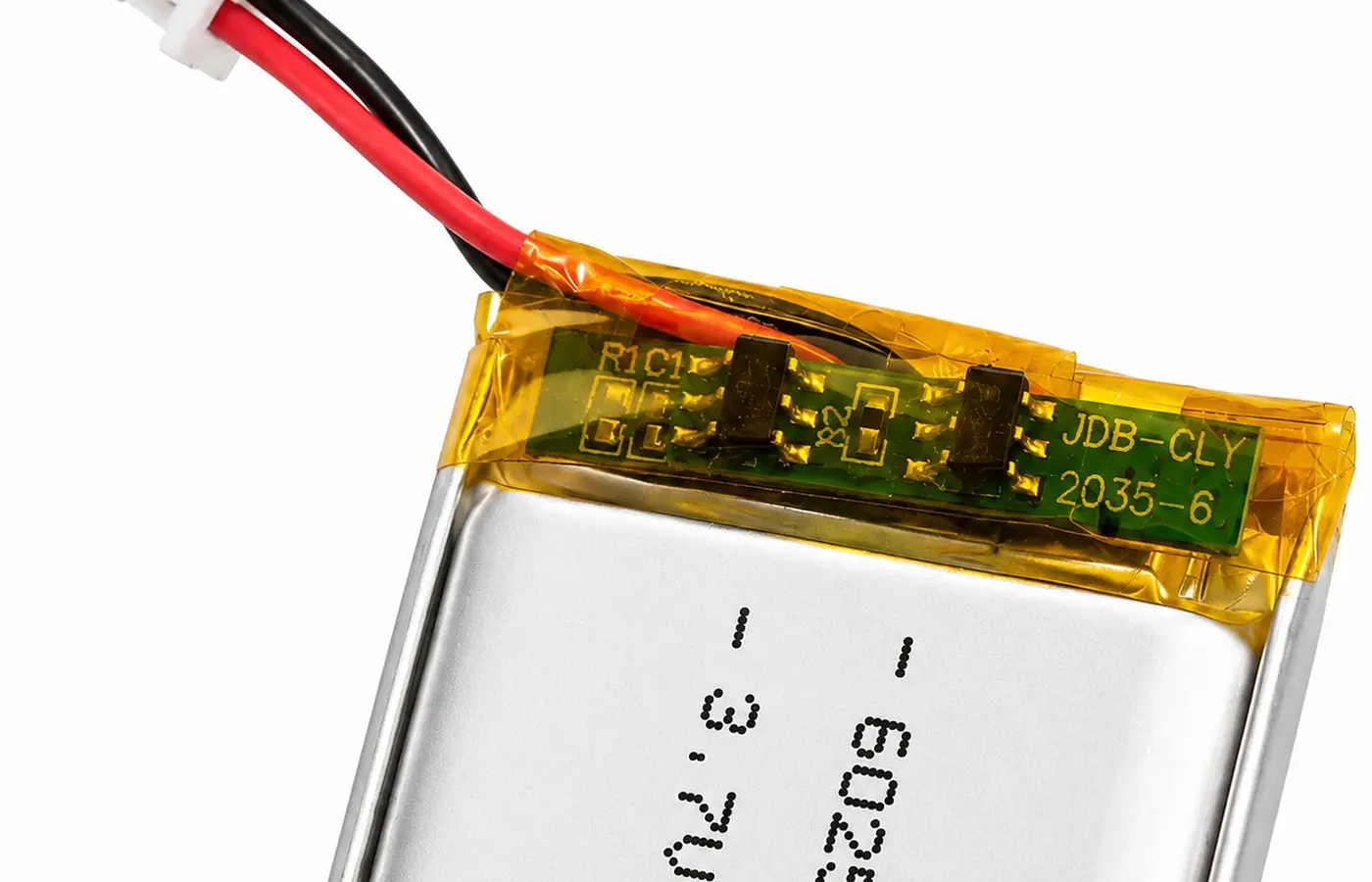

Uma bateria LiPo de 500mAh com PCM adiciona hardware de proteção, mas os limites e a capacidade de corrente dependem da célula e da placa selecionadas. O PCM pode fornecer funções importantes de proteção de bateria, mas seus limites reais e capacidade de corrente são determinados pela célula selecionada, placa e configurações do projeto. os clientes devem, portanto, fornecer informações sobre carga média, carga de pico e carga antes de assumir que a amostra pode suportar um motor, aquecedor ou explosão de rádio. Isso permite que o HSS selecione uma solução de proteção apropriada em vez de tratar cada bateria de 500mAh como eletricamente idêntica.

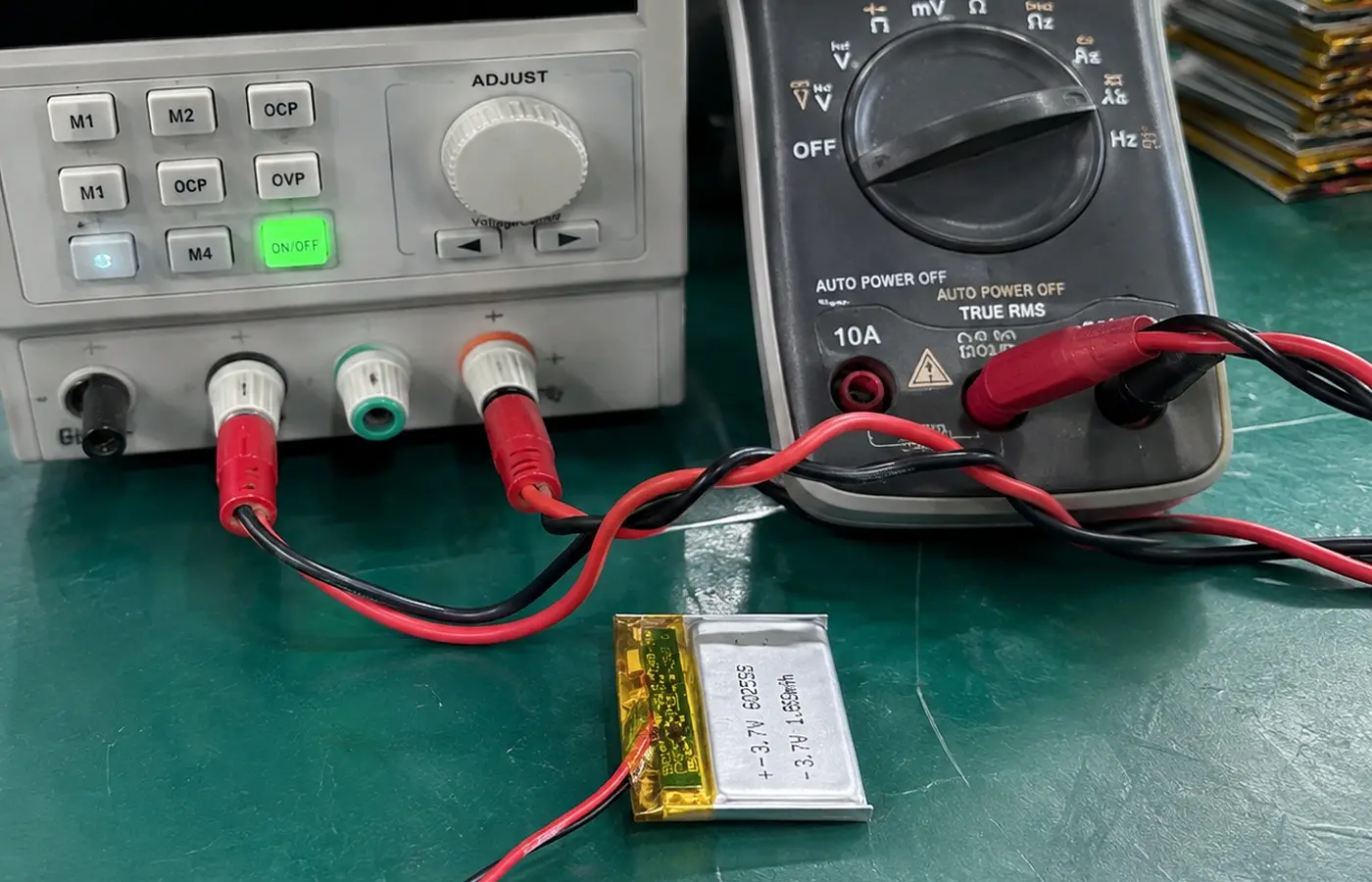

Imagem de verificação elétrica fornecida. A configuração de 4,20 V é consistente com um teto de carregamento LiPo 1S; a corrente exibida é uma evidência de teste, não uma classificação universal de produto HSS.
|
Pergunta de projeto |
O que deve ser confirmado |
|
Carregamento IC / carregador |
Perfil de 4,2 V, corrente de carga e comportamento de terminação |
|
Carga média do dispositivo |
meta de tempo de execução de 1,85Wh de energia nominal |
|
Carga máxima |
TX sem fio, motor, campainha, vibração ou surto de aquecimento |
|
PCB de proteção |
limites de sobrecarga, descarga excessiva, sobrecorrente e curto-circuito |
Uma bateria LiPo de 3,7 V 500 mAh é melhor para cargas médias baixas a médias; rajadas de rádio, motores, aquecedores e picos de atuadores devem ser verificados antes da aprovação. A classe de energia de 1,85Wh funciona bem quando o dispositivo passa grande parte do tempo em modo de espera ou opera cargas eletrônicas moderadas, mas eventos curtos de alta corrente ainda podem dominar o design da bateria. A transmissão GPS/LTE, motores de vibração, bombas e aquecedores devem ser verificados em relação à célula selecionada e ao PCM. Para clientes que comparam vários tamanhos de células de bolsa, o ciclo de trabalho real geralmente é uma entrada de seleção melhor do que apenas a capacidade.
Uma bateria 602535 com conector deve corresponder à polaridade, compartimento do plugue, passo, fio e comprimento do cabo; a amostra usa terminais vermelhos/pretos e um pequeno plugue branco de 2 pinos. A correspondência do conector também precisa que a família do invólucro, o passo, a posição do pino, a bitola do fio e o comprimento do cabo estejam de acordo com o design do lado do dispositivo. Um conector de 2 pinos visualmente semelhante ainda pode ser incompatível se a polaridade ou o tom forem diferentes. Fornecer uma foto aproximada, um desenho de PCB ou uma amostra original da bateria permite que a HSS confirme a interface antes que o cliente receba um protótipo.
|
Variável OEM |
Por que é importante |
Entrada de aprovação |
|
|
Conector/polaridade |
evita instalação reversa ou incompatível |
PCB do dispositivo ou fotos originais da bateria |
|
|
Comprimento/bitola do fio |
afeta roteamento, resistência e montagem |
cavidade da bateria + rota do chicote |
|
|
Layout PCM |
altera o envelope geral do pacote |
carga do dispositivo + folga superior disponível |
|
|
Etiqueta/rastreabilidade |
suporta controle de produção e identificação do cliente |
requisitos de rotulagem do projeto |
|
|
1 Lado do dispositivo |
2 Polaridade |
3 Fio / Comprimento |
4 PCM + Pacote |
|
carcaça do conector + passo |
posição do pino vermelho/preto |
medidor + roteamento + comprimento do cabo |
layout do quadro + envelope finalizado |
Para a bateria LiPo 602535 3,7 V 500mAh, a aprovação do conector deve seguir o desenho do lado do dispositivo ou a amostra da bateria original. Assim que o conector for confirmado, a rota do fio, o comprimento do cabo e a posição do PCM podem ser congelados no desenho da embalagem acabada. Isso é particularmente valioso para fabricantes terceirizados e clientes OEM porque reduz a variação entre a produção de amostra e a granel e fornece às equipes de montagem uma referência de interface repetível.
Uma bateria de polímero de lítio 602535 pode acomodar rastreadores, wearables, fechaduras inteligentes, dispositivos de beleza e outros eletrônicos compactos quando o perfil de energia real é validado. Esses aplicativos compartilham a necessidade de um formato recarregável pequeno, mas seus padrões de carregamento são muito diferentes. Um rastreador pode passar a maior parte do tempo dormindo e depois transmitir em alta corrente de pico, enquanto um dispositivo de beleza pode ligar um motor ou aquecedor de forma intermitente. Portanto, o HSS avalia o ajuste da aplicação a partir da carga real, frequência de carregamento, condições térmicas e cavidade disponível, em vez de usar uma ampla reivindicação de compatibilidade.
|
Aplicativo |
Padrão de potência típico |
Por que 602535 pode caber |
os clientes precisam confirmar |
|
Rastreador GPS / Sensor IoT |
espera longa + rajadas curtas de rádio |
1,85Wh em formato compacto de bolsa 1S |
Pico de transmissão LTE / GPS, corrente de suspensão, intervalo de recarga |
|
Smartwatch / Vestível |
display + sensor + Bluetooth, recarga frequente |
pegada retangular fina e massa leve |
pressão da cavidade, frequência de carregamento, design de temperatura da pele |
|
Beleza / Cuidados Pessoais |
motor intermitente, LED ou eletrônica de controle |
A classe de 500mAh é adequada para produtos portáteis compactos |
sobretensão do motor/aquecedor, ciclo de trabalho, isolamento de umidade |
|
Bloqueio inteligente/controle de acesso |
eletrônica em espera + comunicação intermitente/evento do atuador |
backup compacto ou alimentação do controlador onde a carga cabe |
pico do atuador, comportamento de partida a frio, arquitetura de carregamento |
|
Bluetooth / Remoto / Portátil |
carga digital baixa a média com atividade sem fio curta |
carregamento 1S simples e ajuste de gabinete pequeno |
pico de áudio/rádio, conector, tempo de execução alvo |
|
Monitor de bebê / backup de câmera de painel |
monitoramento eletrônico ou serviço de backup curto |
fonte de reserva recarregável compacta |
carga contínua, calor, duração esperada do backup |
|

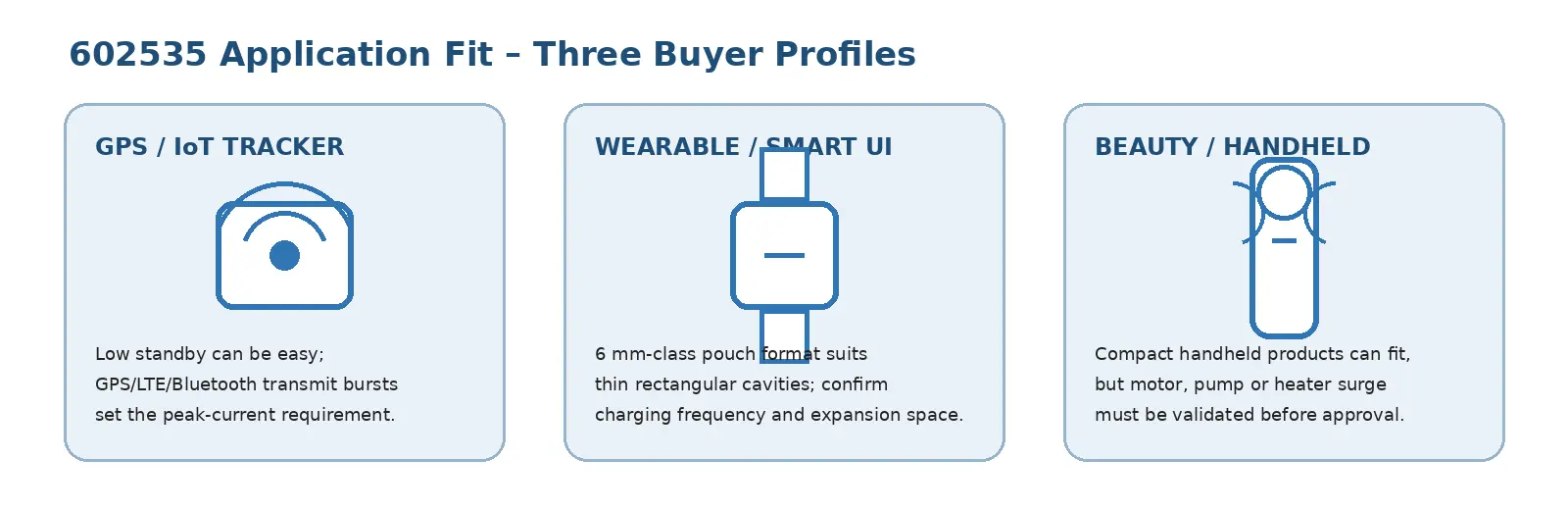

RASTREAMENTO / IoT |
USÁVEL / UI |
BELEZA / PORTÁTIL |
|
O modo de espera pode ser baixo, mas as rajadas de GPS / LTE / Bluetooth TX geram revisão de pico de corrente. |
Verifique a espessura da classe de 6 mm, a pressão da cavidade, a frequência de carga e o roteamento do conector. |
As cargas do motor, da bomba ou do aquecedor precisam de validação de corrente de surto; não dimensione apenas 500mAh. |
Visual adequado à aplicação: selecione entre ciclo de trabalho, pico de carga, comportamento de carregamento e cavidade do dispositivo, em vez de apenas capacidade.
Decisão do cliente: não selecione 602535 apenas com capacidade para drones, veículos RC ou equipamentos motorizados de alto consumo. Valide primeiro o perfil real de corrente de pico. Essas aplicações podem exigir correntes de pico que excedem o que uma pequena célula tipo bolsa e PCM foram projetados para fornecer. Se o cliente estiver considerando um dispositivo de maior consumo, o HSS deverá primeiro revisar o perfil de corrente medido e o comportamento da temperatura, e poderá recomendar um formato de célula diferente se a plataforma 602535 não fornecer margem suficiente.
|
Verificação de célula/rótulo |
PCM / verificação de chumbo |
Verificação Elétrica |
Revisão de embalagem |
|
modelo + tensão + capacidade |
placa + polaridade + conector |
carga / tensão / função |
separação + proteção |
|
Documento / Mercado |
Limite de evidência atual |
Regra voltada para o cliente |
|
KC / Coreia |
A marca KC é visível na amostra fornecida. O número do certificado e o escopo exato do modelo ainda não estão vinculados neste documento. |
Solicite KC somente depois que o certificado corresponder exatamente à célula/pacote HSS 602535. |
|
ONU38.3 / Transporte |
Existem relatórios de teste de mercado 602535 3,7V 500mAh, mas relatórios de terceiros não são evidências de produtos HSS. |
Use apenas o relatório HSS que corresponda à célula/pacote solicitado e à configuração de envio. |
|
MSDS/Dados de segurança |
MSDS está comumente disponível para células da classe 602535 no mercado. |
Forneça/cite apenas o documento HSS atual para a configuração solicitada exata. |
|
IEC62133/CE/RoHS |
A aplicabilidade varia de acordo com a célula, embalagem, mercado e necessidade do cliente. |
Não atribua uma certificação ou marca de conformidade a este SKU sem verificação exata do documento. |
|
Pergunta dos clientes |
Resposta de Engenharia HSS |
|
602535 sempre significa que o pacote acabado tem exatamente 6 × 25 × 35 mm? |
Não. O código descreve o formato nominal da célula; PCM, abas, cabos e conector podem aumentar o envelope acabado. |
|
Posso usar um conector de 2 pinos diferente? |
Sim. Envie a foto do conector do lado do dispositivo, passo, polaridade e comprimento de fio necessário para correspondência. |
|
500mAh é suficiente para o meu dispositivo? |
Depende da carga média, da corrente de pico e do ciclo de trabalho. O HSS analisa o perfil de energia do dispositivo antes da aprovação. |
|
Isso pode alimentar um motor ou aquecedor? |
Somente após a verificação do surto e da corrente contínua. Aplicações de alto consumo não devem ser consideradas compatíveis. |
ENVIE OS REQUISITOS DE BATERIA DO SEU DISPOSITIVO
Para uma análise de ajuste da bateria LiPo 602535 3,7 V 500mAh, envie à HSS Energy a carga do dispositivo, o perfil de carga, a cavidade, o conector, a polaridade, o comprimento do cabo e o ciclo de trabalho. Se disponível, inclua a amostra original da bateria ou a foto do conector do lado do dispositivo junto com a quantidade da amostra e a demanda anual esperada. Essas informações ajudam o HSS a revisar os requisitos de adequação técnica e de repetição de produção antes de preparar a cotação.
