Bateria LiPo de 3,7V 1500mAh

A bateria LiPo HSS Energy 3.7V 1500mAh é para eletrônicos compactos que precisam de mais energia do que células menores de 500mAh. A amostra usa uma PCB de proteção e um conector de 2 fios; corrente, plugue, polaridade e dimensões acabadas são confirmadas para o dispositivo alvo. Isso o torna adequado para produtos portáteis que necessitam de maior tempo de operação, mas ainda exigem uma bateria recarregável relativamente fina. A amostra atual já demonstra uma placa de proteção, fios vermelho-preto e um conector de 2 pinos, enquanto o invólucro do conector final, polaridade, comprimento do fio e limites de corrente permanecem específicos do projeto. Um desenho do dispositivo ou uma amostra original da bateria fornece ao HSS a melhor base para combinar esses detalhes.

Identidade elétrica, formato e pacote de envelope

Formato 803450

Uma bateria LiPo 803450 usa um formato de célula nominal de aproximadamente 8 × 34 × 50 mm; PCM, fita, cabos e conector podem estender o comprimento do pacote acabado. Esse código descreve o corpo da célula em forma de bolsa, em vez da bateria completa. PCM, fita, abas, fios e o conector podem estender o comprimento ou espessura final, o que é importante em eletrônicos bem embalados. Para liberação de produção, o HSS deve registrar o envelope final da embalagem separadamente do código nominal da célula para que o cliente possa verificar com precisão o ajuste do gabinete e a folga da montagem.

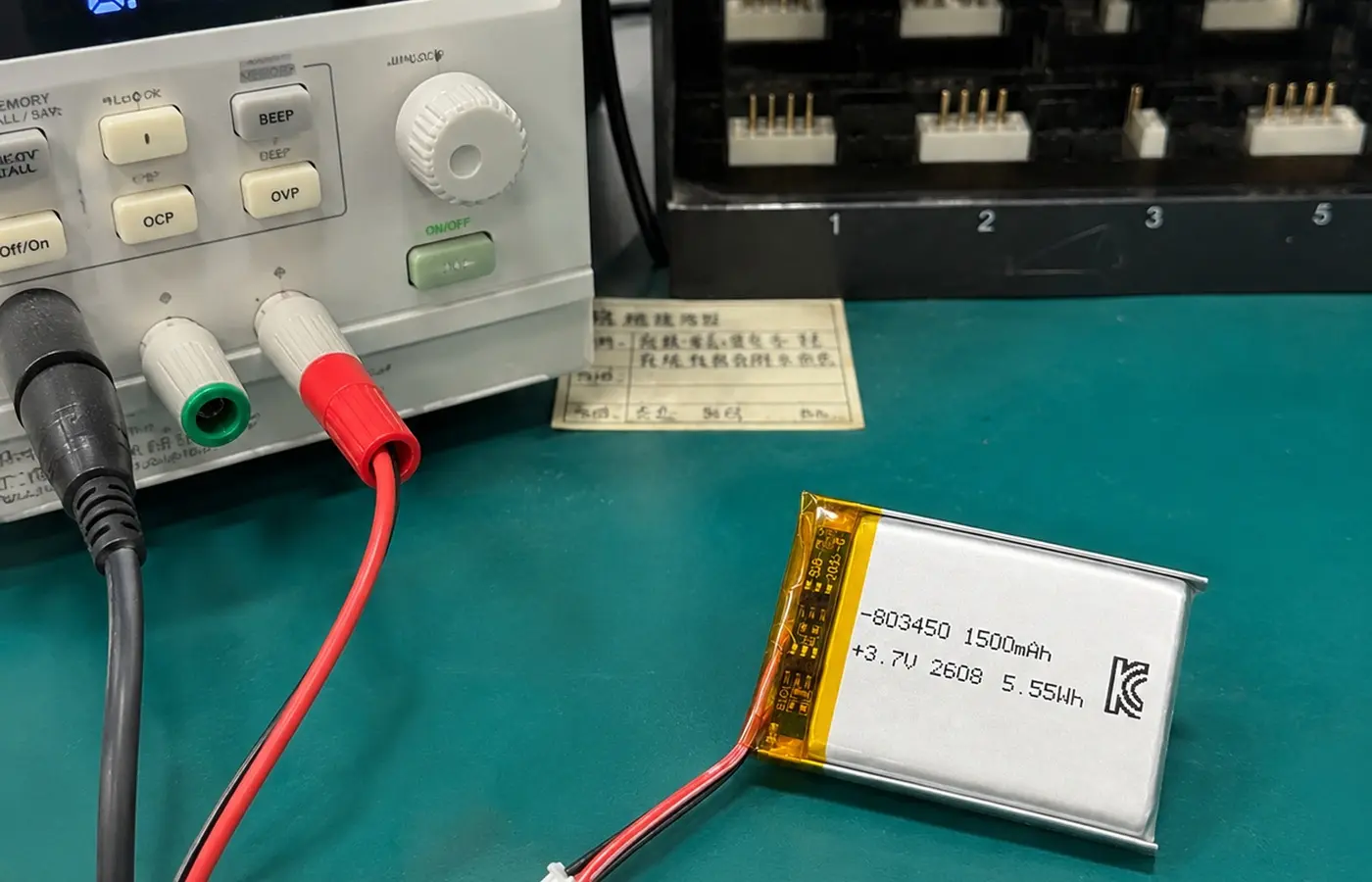

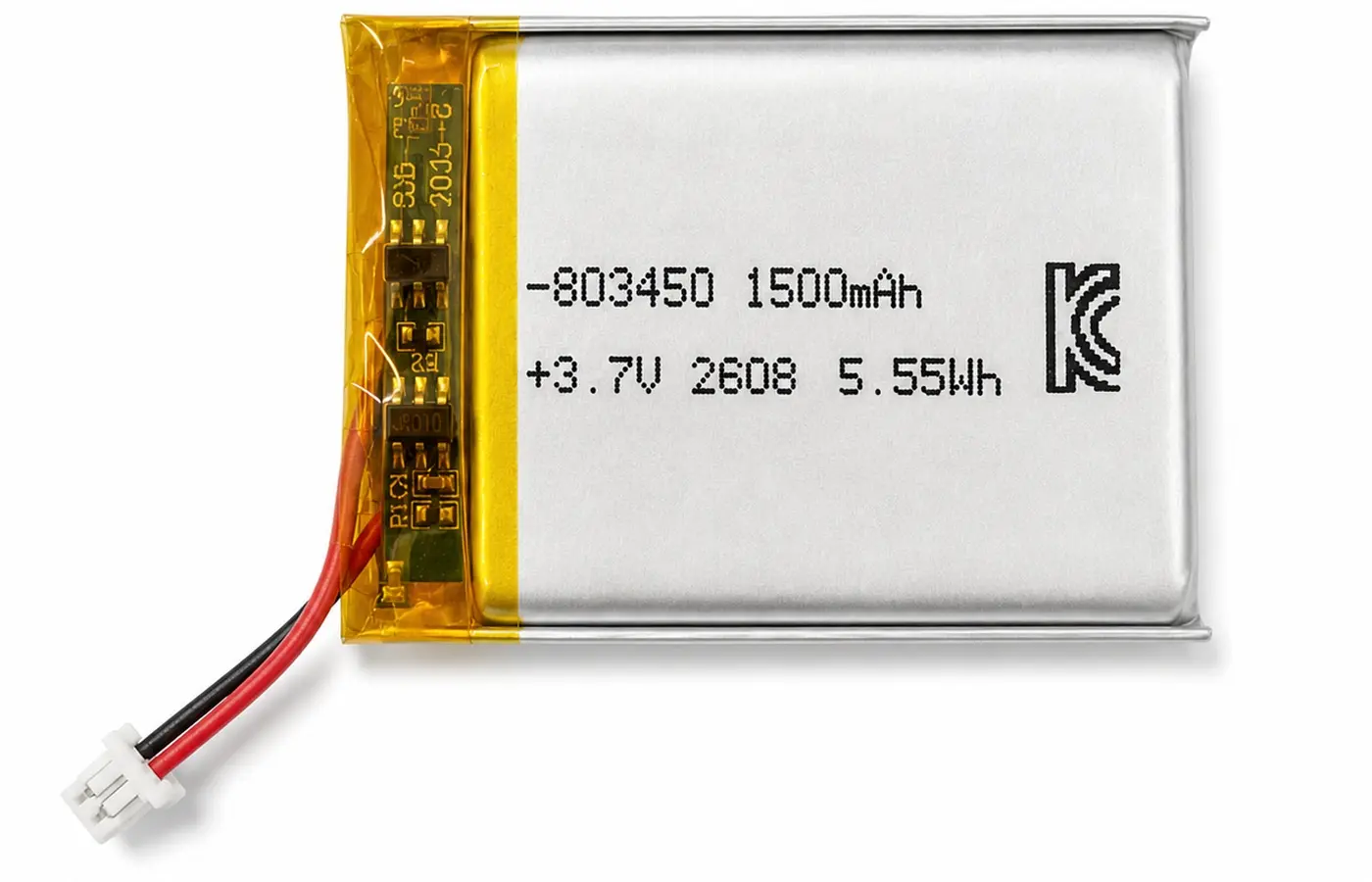

Evidência de amostra HSS: marcação 803450 / 1500mAh / 3,7V / 5,55Wh com placa de proteção e conector.

Por que escolher 1500mAh? Troca entre energia e tamanho

Uma bateria LiPo de 3,7 V e 1.500 mAh armazena 5,55 Wh — três vezes a energia nominal de uma bateria de 500 mAh/1,85 Wh — mas precisa de uma cavidade de bateria maior. A energia adicional pode prolongar o intervalo entre as cargas em produtos adequados, mas também requer uma cavidade maior da bateria e pode alterar a massa ou o equilíbrio do dispositivo. Os compradores devem, portanto, tratar a atualização como uma compensação entre energia e espaço, em vez de presumir que maior capacidade é sempre melhor. O benefício real depende da carga média, da corrente de pico, do ciclo de trabalho e da frequência com que o produto deve ser recarregado.

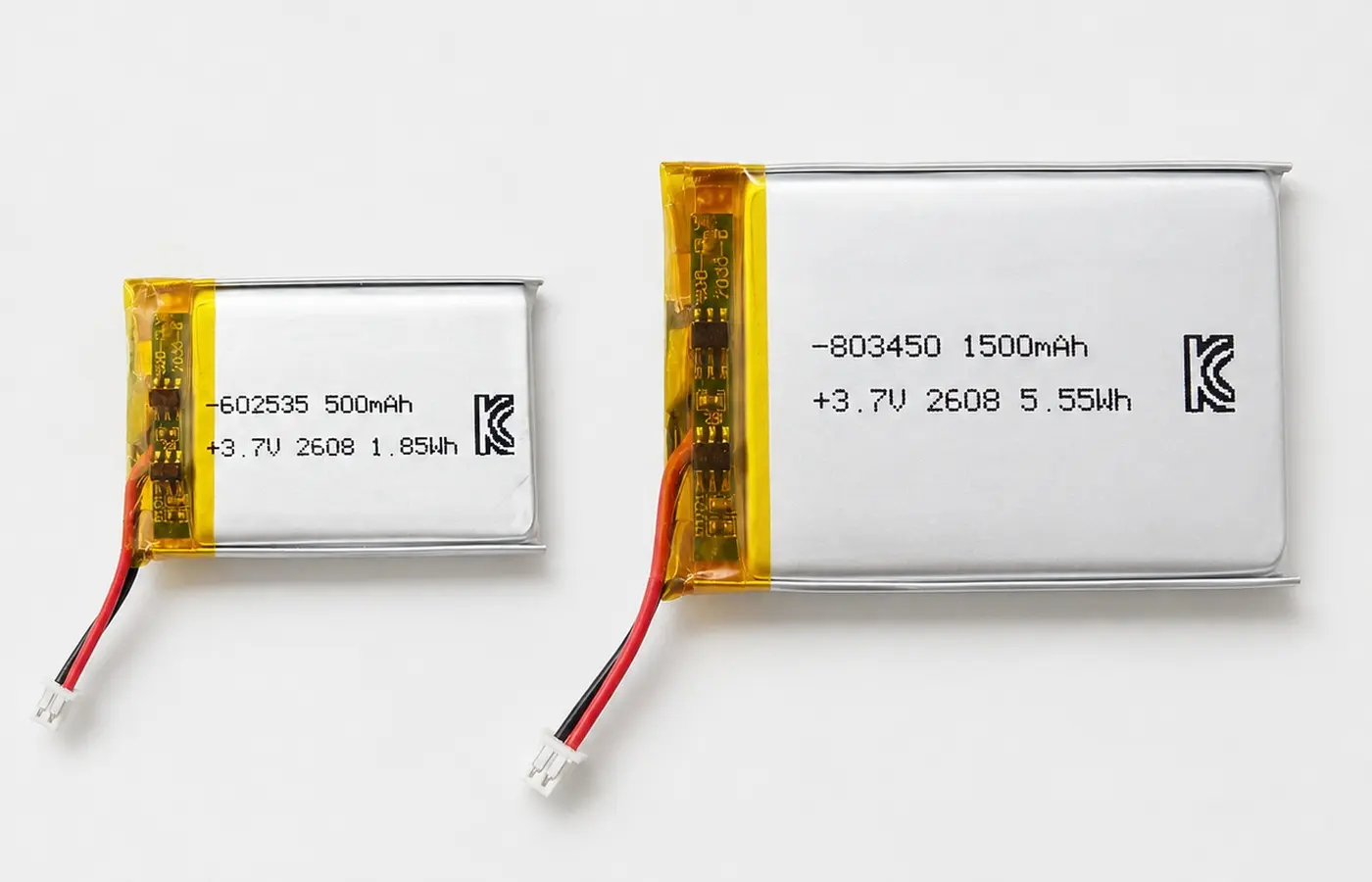

Comparação de tamanho e energia HSS: 602535 500mAh / 1,85Wh versus 803450 1500mAh / 5,55Wh. Três vezes a energia nominal não garante três vezes o tempo de execução do dispositivo. Esta comparação é útil para o planejamento de produtos porque mostra por que duas baterias na mesma arquitetura de 3,7 V podem servir dispositivos muito diferentes. O formato de 500mAh favorece cavidades menores e menor massa, enquanto o formato de 1500mAh oferece mais reserva de energia quando o produto pode aceitar espessura e pegada adicionais. O HSS pode usar o alvo do tempo de execução do dispositivo e o desenho da cavidade para ajudar a determinar qual direção é mais apropriada.

Para a bateria LiPo 803450 3,7 V 1500 mAh, verifique o tempo de execução e o pico de carga e, em seguida, confirme se a bolsa classe 8 mm mais o envelope PCM/conector se ajustam ao dispositivo. A bateria deve ter margem suficiente de corrente contínua e de pico para o produto real, e não apenas energia nominal suficiente. Motores, aquecedores, transmissores sem fio e atuadores podem criar eventos curtos de alta corrente que devem ser verificados em relação à célula selecionada e ao PCM. Uma vez que o perfil elétrico seja aceitável, o conjunto acabado da bolsa classe 8 mm, a fiação e o conector podem ser validados em relação ao projeto mecânico.

Proteção, Conector e Integração OEM

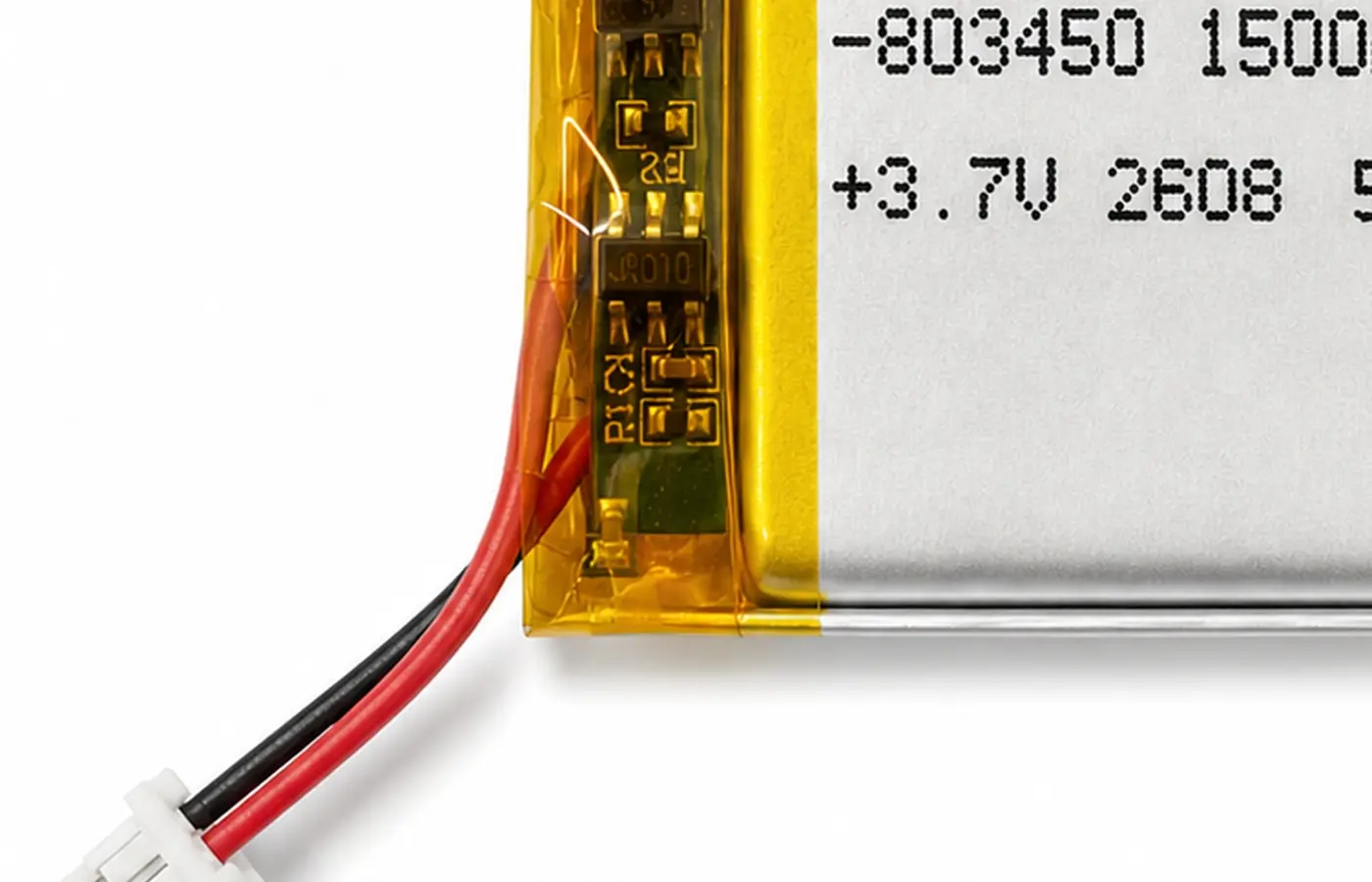

Uma bateria LiPo de 1500mAh com PCM adiciona proteção, mas os limites de carga, descarga e sobrecorrente dependem da célula e da placa selecionadas. A placa não torna todas as configurações eletricamente idênticas porque os limites de carga, descarga e sobrecorrente dependem da célula selecionada e do design do PCM. Portanto, o HSS precisa da carga constante e de pico do dispositivo junto com o perfil de carga antes de finalizar a configuração da proteção. Isto é especialmente importante em dispositivos portáteis que combinam comunicação sem fio com motores, aquecedores ou monitores.

Uma bateria 803450 com conector deve corresponder ao invólucro, inclinação, polaridade, fio e comprimento do fio do desenho do dispositivo ou da bateria original. A compatibilidade do conector deve ser confirmada pela PCB do dispositivo, pelo desenho do conector ou pela bateria original, e não apenas pela aparência. A bitola do fio e o comprimento do cabo também afetam o roteamento e a queda de tensão, enquanto a saída do fio pode alterar o envelope do pacote acabado. Congelar esses detalhes no desenho da amostra ajuda os compradores OEM a manter a montagem de produção em massa consistente com o protótipo aprovado.

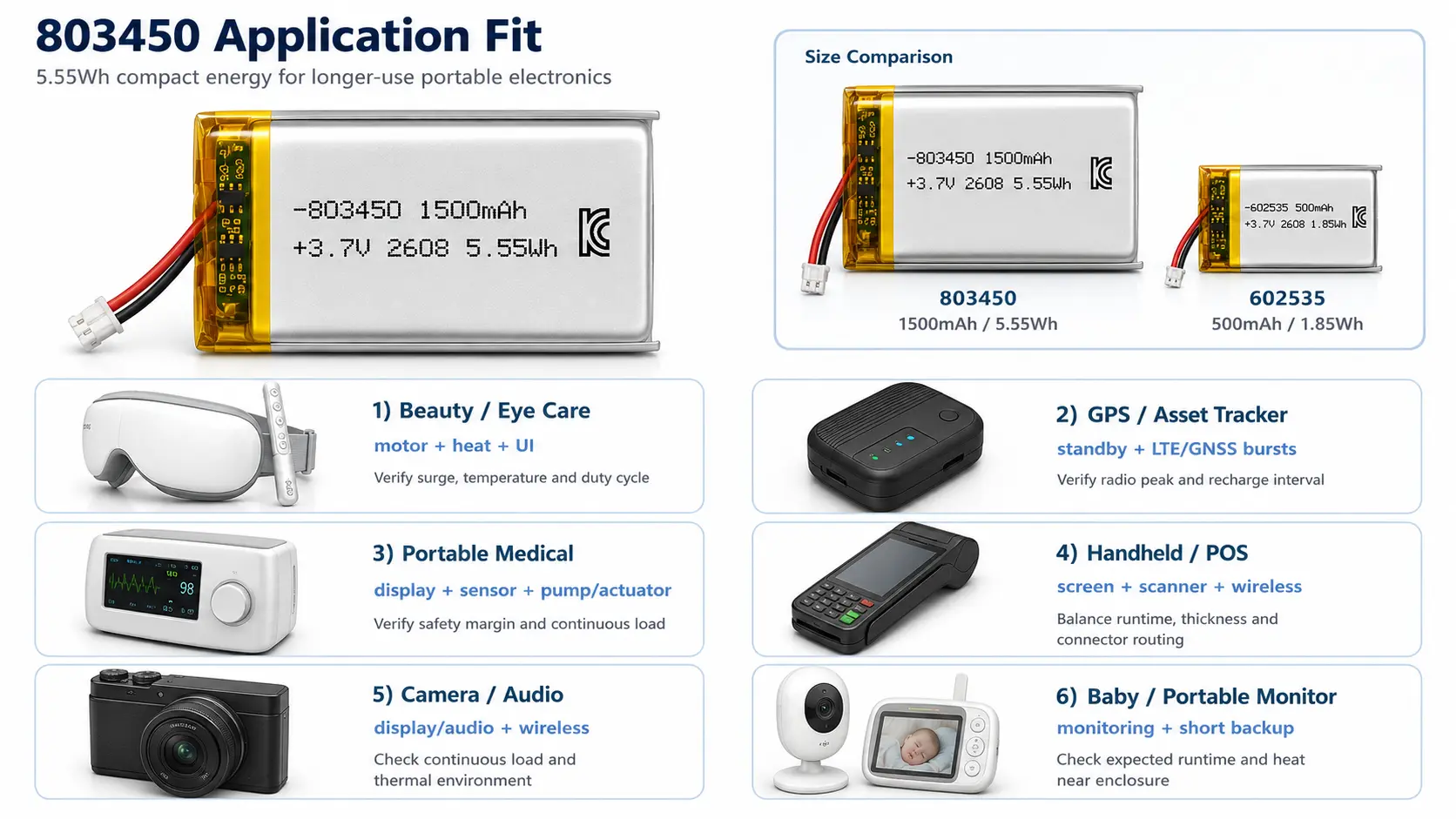

Ajuste da aplicação: onde 803450 agrega valor

Uma bateria de polímero de lítio 803450 adequa-se a dispositivos compactos que precisam de mais energia do que células vestíveis menores, mantendo uma arquitetura 1S 3,7V. Sua classe de energia de 5,55Wh pode ser valiosa em dispositivos de beleza, rastreadores, produtos médicos portáteis, terminais portáteis e equipamentos de monitoramento onde o uso mais longo entre cargas melhora a experiência do usuário. No entanto, o ajuste da aplicação ainda depende do perfil real de carga, geração de calor, frequência de carregamento e cavidade da bateria. Portanto, o HSS posiciona o 803450 como uma plataforma compacta de maior consumo de energia, em vez de uma bateria universal para cada dispositivo de 3,7V.

A seleção da aplicação deve começar com o padrão de potência real, pico de carga, frequência de carregamento e cavidade de bateria disponível. Um produto com espera longa e rajadas de rádio curtas exige uma bateria diferente de um dispositivo que aciona um motor ou aquecedor por vários minutos. Ao separar a demanda média de energia da demanda de pico de corrente, os compradores podem evitar o superdimensionamento da bateria para o tempo de execução, ignorando a capacidade atual que realmente determina o desempenho.

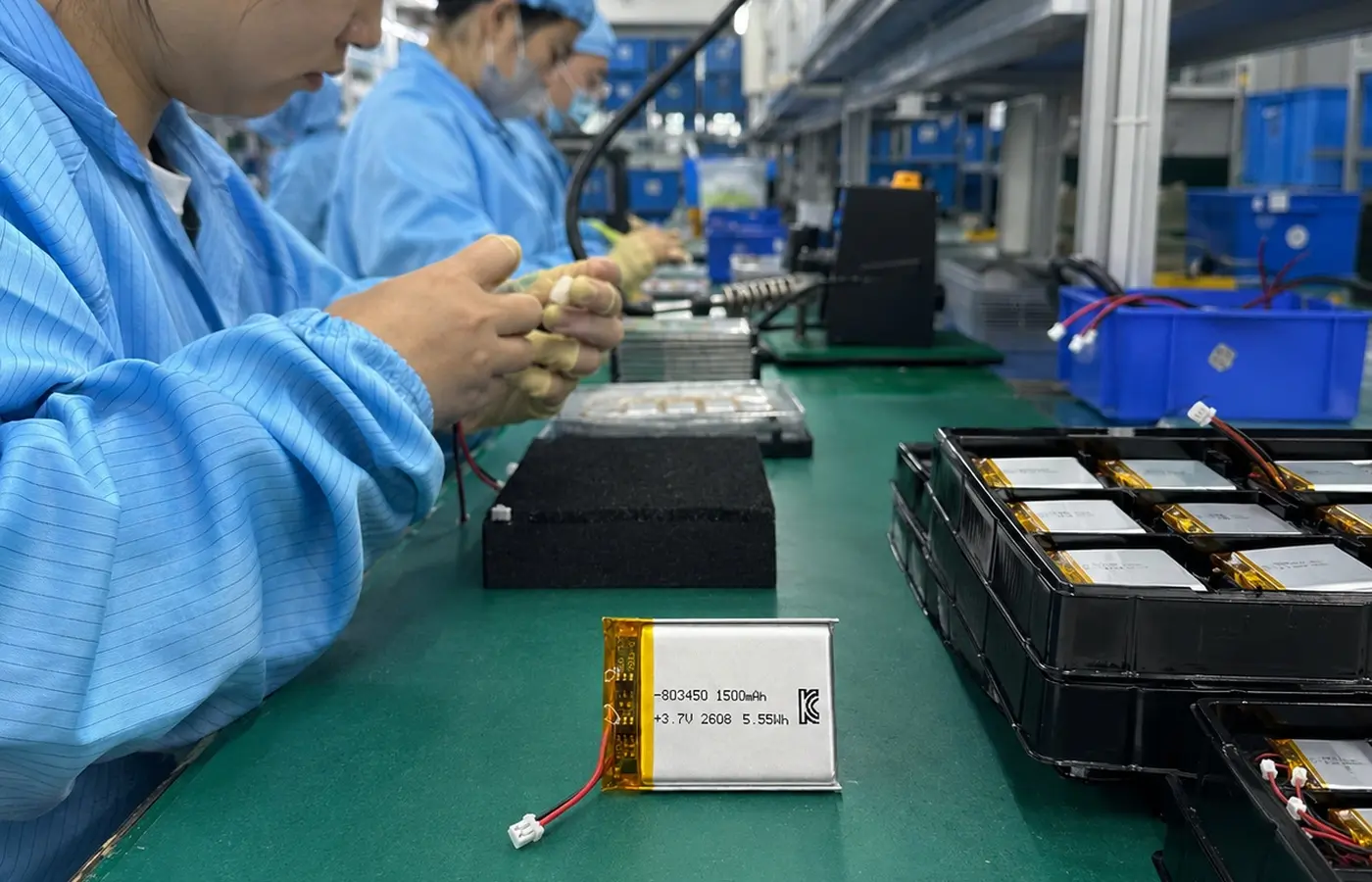

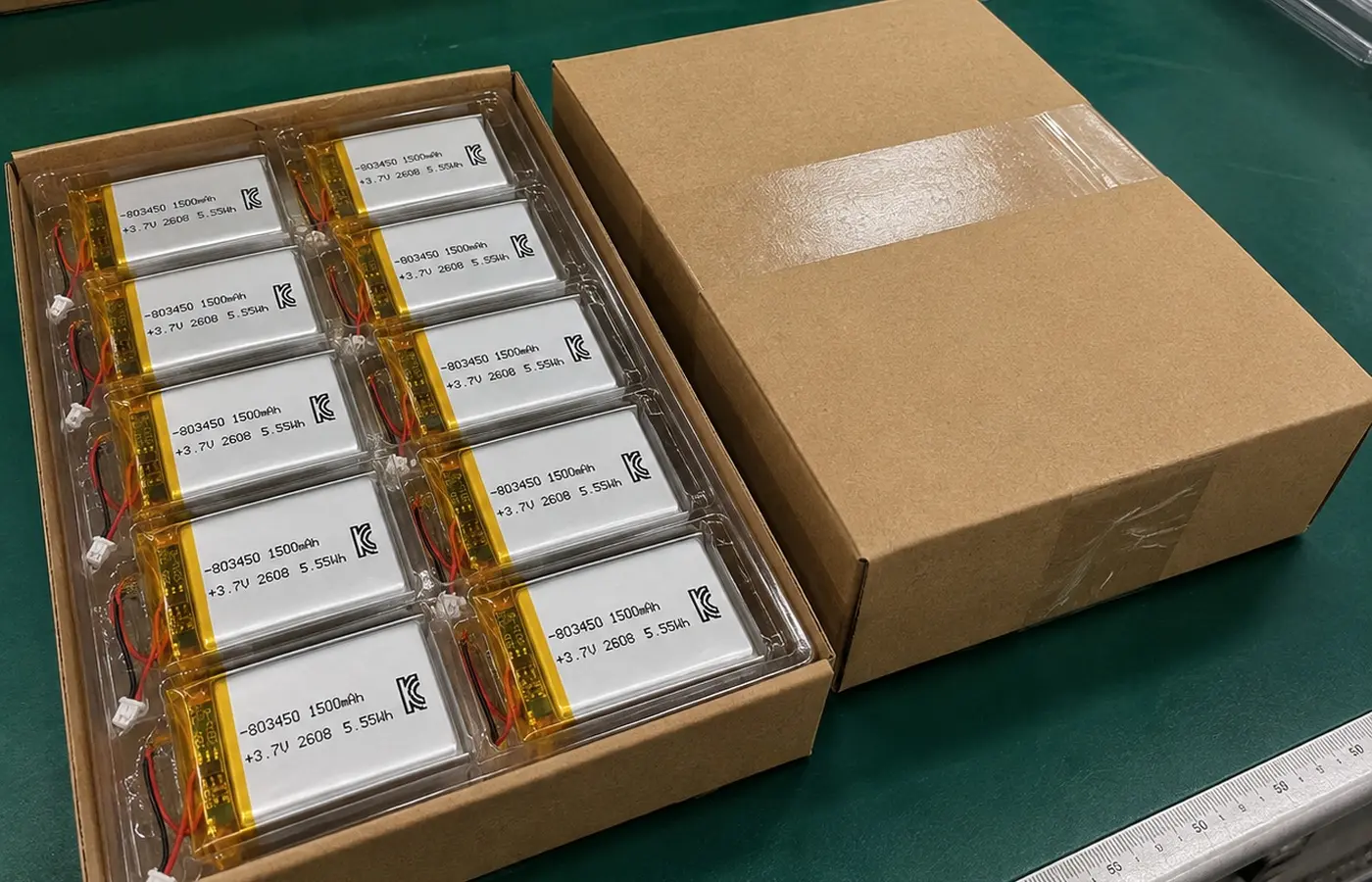

Evidências de produção, documentação e RFQ OEM

Certificação e suporte de documentação

Perguntas frequentes do comprador

ENVIE OS REQUISITOS DE BATERIA DO SEU DISPOSITIVO

Para uma análise de ajuste da bateria LiPo 803450 3,7 V 1500mAh, envie à HSS Energy a carga, o tempo de execução, o perfil de carga, a cavidade, o conector, a polaridade e o comprimento do cabo. Se possível, envie também a foto original da bateria ou do conector do lado do dispositivo, a quantidade alvo da amostra e o volume de produção esperado. Isto dá à HSS uma base mais sólida para combinar a configuração elétrica, o envelope da embalagem acabada e os requisitos de produção comercial antes que a cotação seja finalizada.
