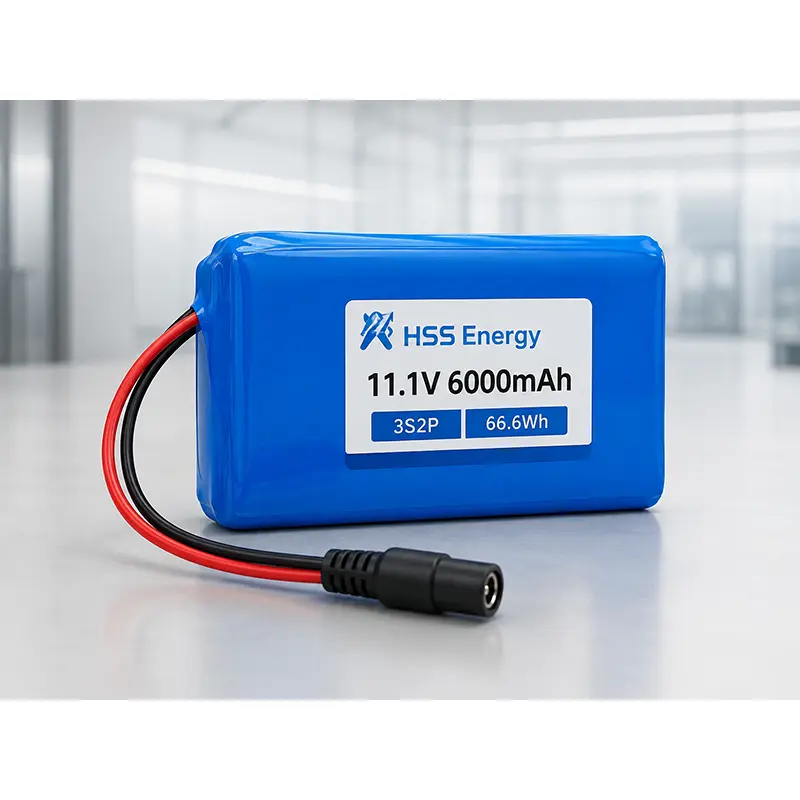

bloco da bateria de 11.1V 6000mAh

Para equipamentos portáteis que priorizam o tempo de execução em vez do tamanho mínimo do pacote, o pacote de bateria de 11,1V 6000mAh da fábrica da HSS Energy na China é uma plataforma 3S2P testada construída a partir de seis células ZM18650-3000. Sua configuração de referência de 66,6Wh suporta carga e descarga contínua máxima de até 6A, enquanto o carregador, o conector, o cabo e o ajuste mecânico permanecem específicos do dispositivo.

Especificações Técnicas

Nota de especificação: os valores acima se aplicam à configuração de referência testada. Mudanças na célula, no projeto de proteção, no conector, no cabo ou na estrutura do pacote exigem uma nova integração e revisão da documentação.

Mais tempo de execução na mesma plataforma de 11,1 V

Projetada em torno de uma bateria de 11,1V 6000mAh, esta configuração prioriza maior tempo de execução e espaço de corrente em vez de tamanho e massa mínimos. A estrutura 3S2P é mais adequada quando o dispositivo pode aceitar o envelope de referência testado maior e a energia extra armazenada fornece um valor de tempo de operação significativo.

Qual configuração de 11,1 V se adapta ao seu dispositivo?

Ajuste, carregamento e integração

Tempo de execução versus espaço de instalação

A estrutura 3S2P mantém a mesma arquitetura de tensão de três séries enquanto adiciona um segundo caminho de célula paralelo. Isso duplica a capacidade nominal e a energia em comparação com a versão compacta, mas também aumenta o envelope de referência para 110,6 × 67,7 × 19,2 mm e a massa da amostra para 305,93 g, portanto, o espaço do gabinete deve ser confirmado antecipadamente.

Para equipamentos já projetados em torno da mesma arquitetura de 11,1 V, uma bateria de íons de lítio 3S2P 6000mAh pode aumentar o tempo de trabalho sem forçar um redesenho do sistema de alta tensão. O benefício é maior quando o dispositivo tem área interna suficiente para um pacote mais amplo e, de outra forma, precisaria de carregamento frequente ou troca de bateria.

Ajuste elétrico e altura livre atual

A configuração testada lista corrente de carga e descarga padrão de 1200mA, corrente máxima de carga e descarga contínua de 6A, corrente de carga final de 120mA e corte de descarga de 9,0V. A saída do carregador, as configurações de proteção e a bitola do cabo devem ser revisadas em conjunto porque uma capacidade maior não torna todos os carregadores existentes compatíveis.

Em equipamentos com períodos ativos mais longos, uma bateria 18650 de 6Ah fornece mais margem operacional e um teto de corrente contínua validado mais alto do que a alternativa compacta. O benefício só se aplica quando a carga real e a demanda de inicialização permanecem dentro dos limites testados; nenhum valor separado de corrente de pico mais alto é reivindicado.

Direção da aplicação e compensação de energia

Equipamentos de inspeção portáteis, terminais de monitoramento móveis e instrumentos de campo são a direção de aplicação mais clara porque esses produtos geralmente precisam de sessões mais longas longe de um carregador. Uma bateria de íon de lítio de 11,1 V 6 Ah pode suportar sessões de campo mais longas por meio da reserva de energia de 66,6 Wh, desde que o gabinete possa aceitar uma área ocupada mais ampla e uma massa maior.

A seleção deve, portanto, seguir o perfil operacional completo e não apenas Ah. Esta configuração 3S2P pode melhorar o tempo de trabalho em campo, mas um gabinete portátil menor ou um produto fortemente sensível ao peso ainda pode favorecer a alternativa de 3000mAh, mesmo que a tensão nominal do sistema seja a mesma.

Decisão Final de Integração

Os desenhos mecânicos devem confirmar a folga do conector, a saída do cabo, a pressão de montagem e o acesso para manutenção antes que o projeto seja congelado. Para compradores que comparam uma bateria recarregável de 11,1V 6000mAh, o envelope testado de 110,6 × 67,7 × 19,2 mm, energia de 66,6Wh e capacidade de corrente contínua de 6A fornecem margem de tempo de execução mais forte quando o equipamento pode acomodar o pacote maior.

Aplicação de maior tempo de execução e referência física

Aplicabilidade de imagem

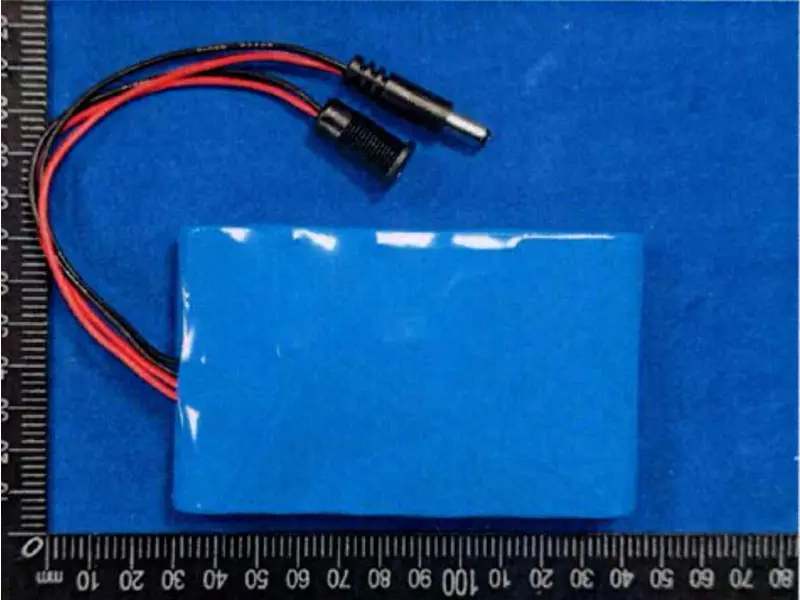

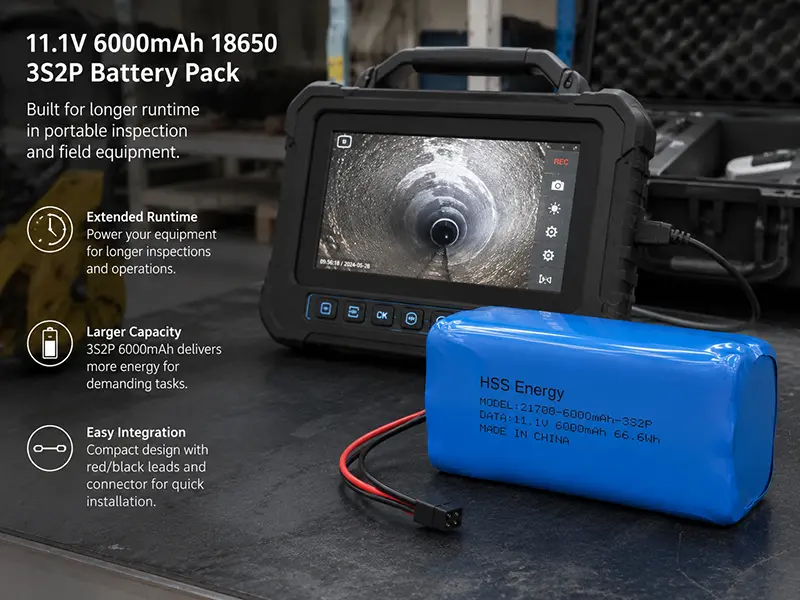

A imagem do aplicativo ilustra uma orientação de uso de equipamento portátil de maior autonomia para sessões de campo longe de um carregador. A imagem da amostra testada mostra o formato do pacote de referência, a disposição dos eletrodos e o conector usado nos arquivos de teste de suporte.

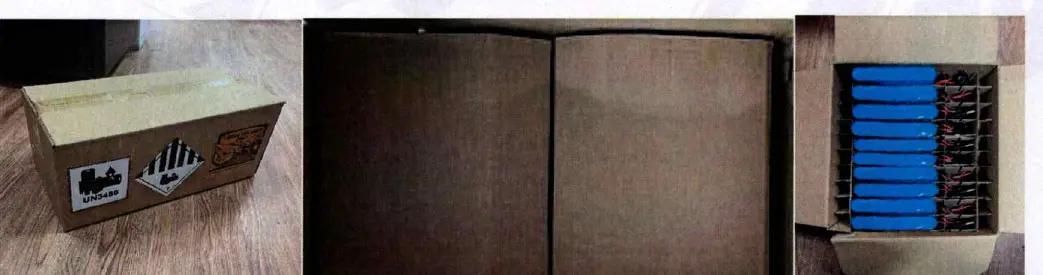

Referência de embalagem testada

Referência de embalagem testada para a configuração de transporte documentada.

Documentação de teste e transporte

O pacote de 66,6Wh testado é suportado pelos arquivos exatos de teste e transporte visualizados abaixo. Documentos completos podem ser fornecidos para revisão do projeto ou confirmação do pedido.

Aplicabilidade do documento: esses registros se aplicam à configuração testada e às condições documentadas de transporte/embalagem. A aplicabilidade deverá ser reconfirmada se a configuração da bateria ou da remessa for alterada.

Perguntas frequentes rápidas

Por que escolher a configuração de 6000mAh?

Duplica a capacidade nominal e a energia para 6000mAh / 66,6Wh e aumenta a descarga contínua máxima para 6A, mas também requer mais espaço de instalação e adiciona massa.

6A é um valor de corrente de pico?

Não. A configuração testada lista 6.000 mA como a corrente máxima de carga contínua e 6.000 mA como a corrente máxima de descarga contínua. Nenhum valor de corrente de pico mais alto é reivindicado.

Ele pode substituir a versão de 3000mAh no mesmo compartimento?

Não automaticamente. O tamanho de referência testado é 110,6 × 67,7 × 19,2 mm em comparação com 69,6 × 55,2 × 19,2 mm para a versão compacta.

Que documentação está disponível?

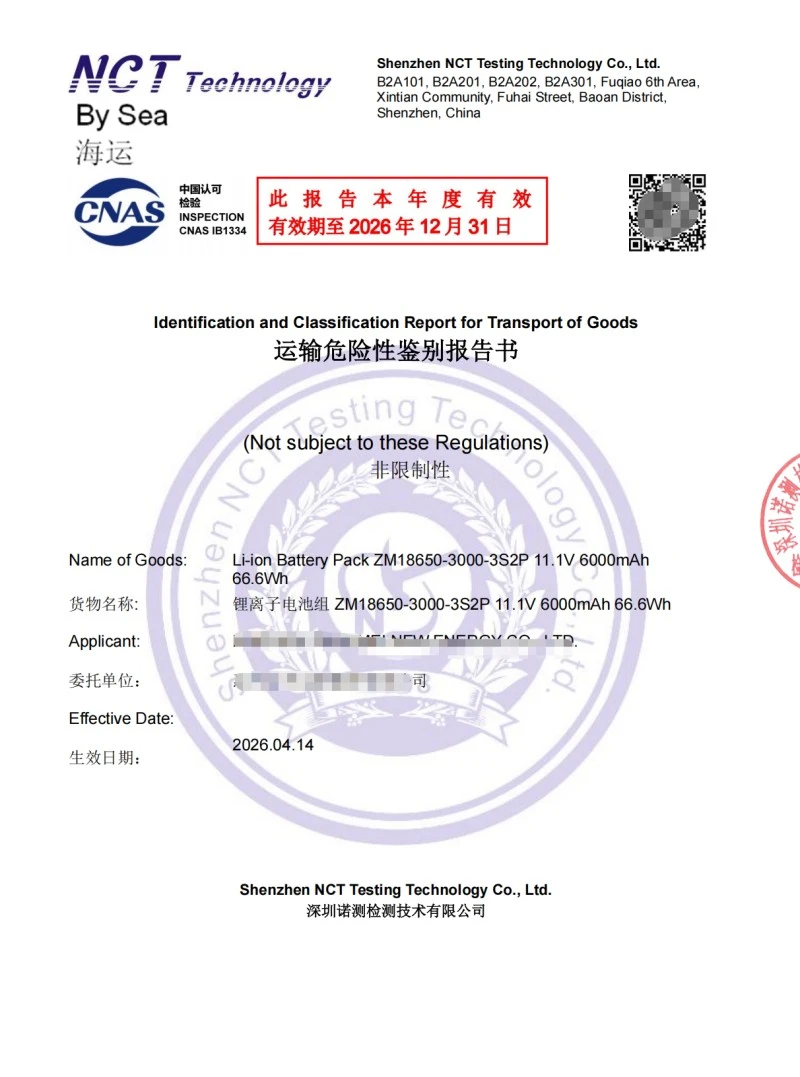

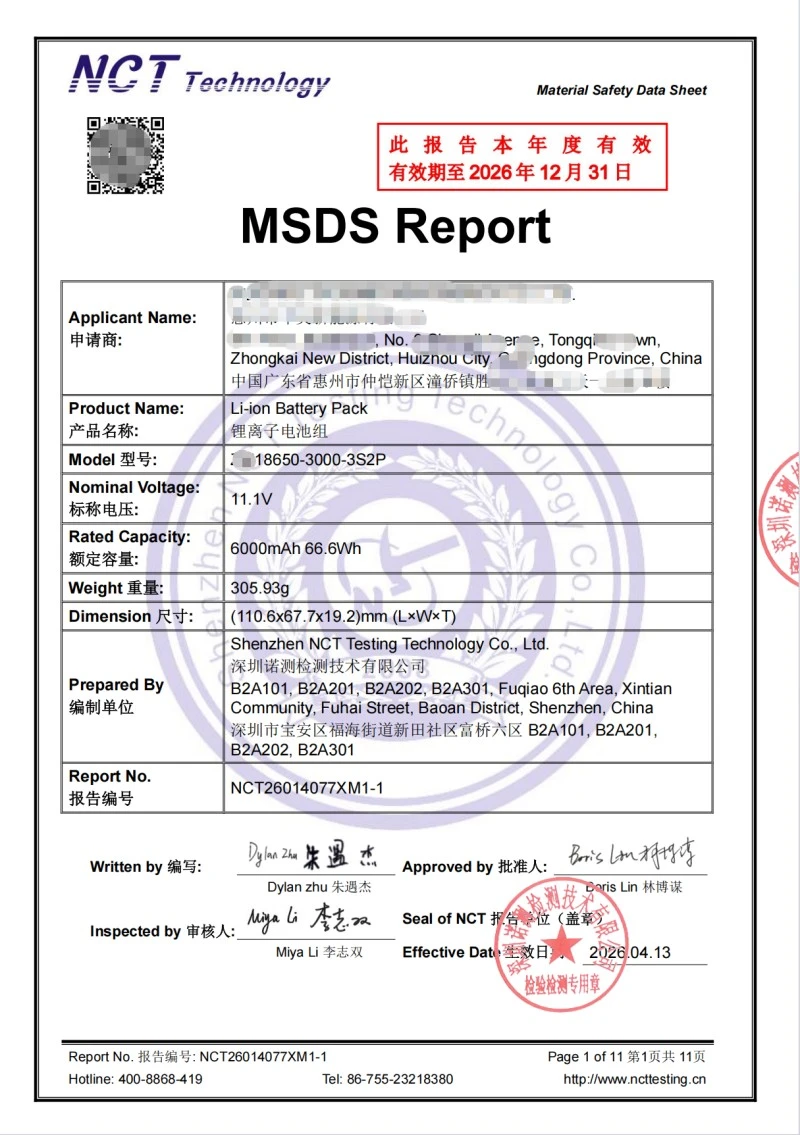

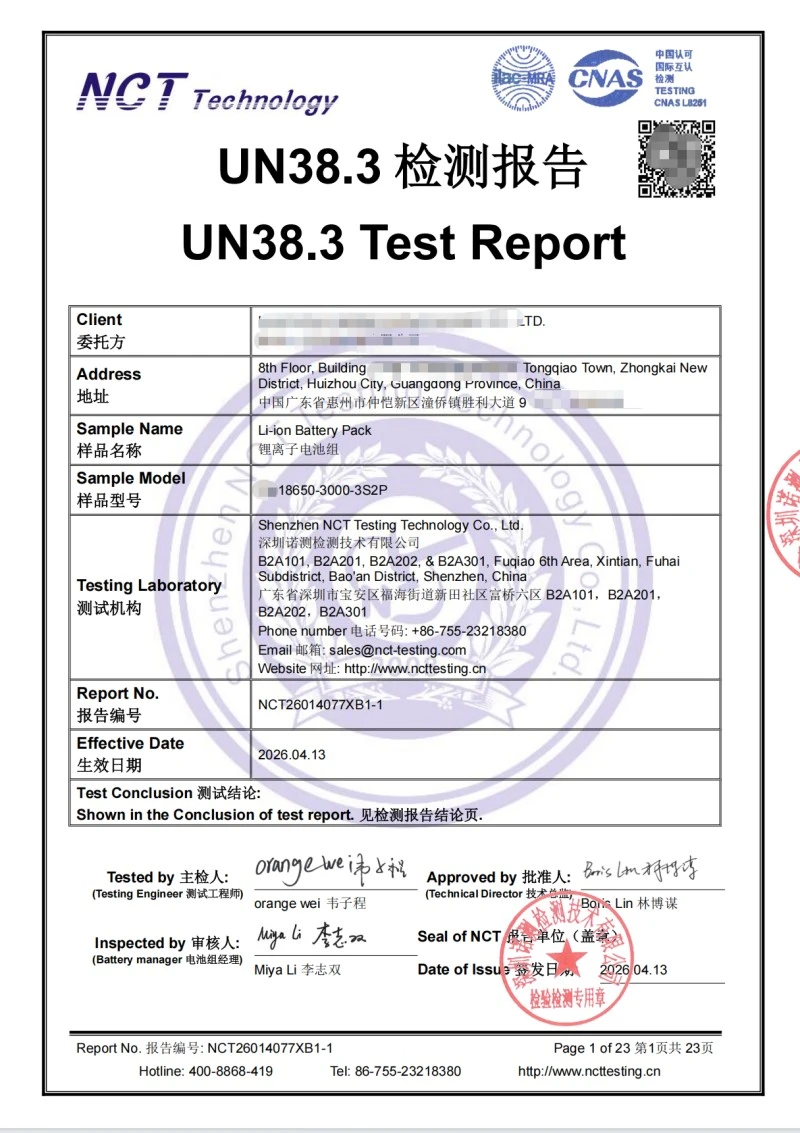

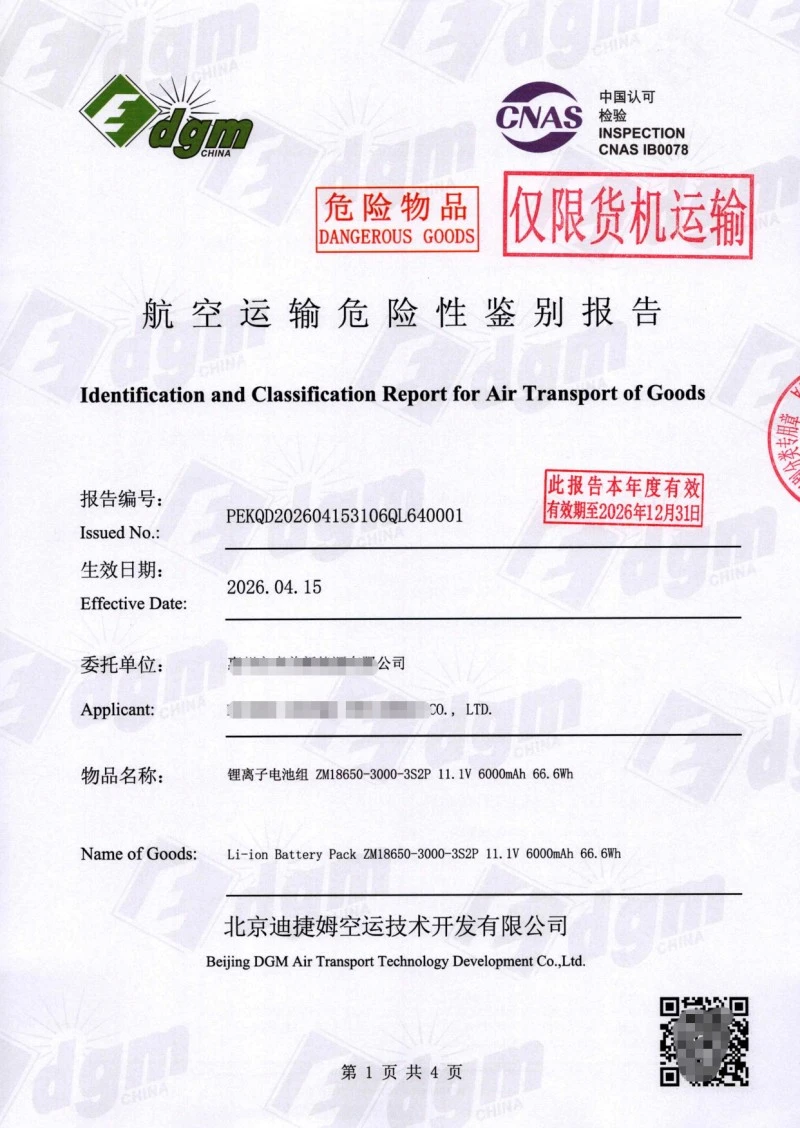

Os registros UN38.3, MSDS, transporte marítimo, transporte aéreo e testes de embalagem estão disponíveis para a configuração testada do pacote de bateria de 11,1V 6000mAh.

O conector e o cabo podem ser alterados?

Para uma bateria personalizada, o tipo de conector, a polaridade, o comprimento do cabo e a direção de saída devem ser confirmados no dispositivo final.

Informações para confirmar antes da integração final

· Dispositivo/aplicação e tensão operacional

· Corrente normal e corrente de inicialização/transitória

· Tempo de execução necessário

· Espaço disponível para bateria e limite de peso

· Saída do carregador e método de carregamento

· Foto/tipo do conector, polaridade e comprimento do cabo
