bloco da bateria de 11.1V 3000mAh

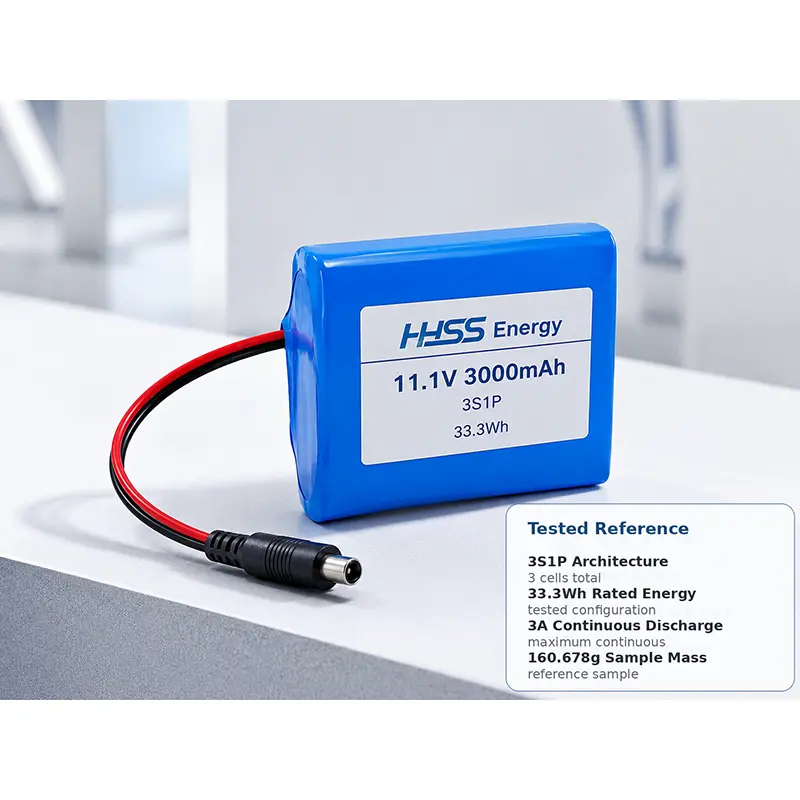

A bateria de 11,1V 3000mAh do fornecedor HSS Energy usa três células cilíndricas 18650-3000 em uma configuração 3S1P testada para fornecer tensão nominal de 11,1V, 3000mAh e 33,3Wh para equipamentos portáteis compactos. A configuração de referência lista uma tensão de carga limitada de 12,6 V, corte de descarga de 9,0 V e carga e descarga contínua máxima de até 3 A; os detalhes do conector e do cabo permanecem específicos do dispositivo.

Especificações Técnicas

Nota de especificação: os valores acima se aplicam à configuração de referência testada. Mudanças na célula, no projeto de proteção, no conector, no cabo ou na estrutura do pacote exigem uma nova integração e revisão da documentação.

Design compacto para espaços apertados de bateria

Projetada como uma bateria de 11,1V 3000mAh, esta configuração compacta prioriza o espaço e a massa da bateria em relação ao tempo de execução máximo. Seu envelope testado menor é o principal motivo para escolhê-lo em vez da alternativa de 6000mAh.

Qual configuração de 11,1 V se adapta ao seu dispositivo?

Ajuste, carregamento e integração

Ajuste mecânico antes da capacidade

O envelope testado de 69,6 × 55,2 × 19,2 mm mantém esta configuração focada na eficiência do espaço e não no máximo de energia armazenada. Ele pode deixar mais espaço interno para componentes eletrônicos, displays, sensores ou recursos de gabinete, mas a instalação finalizada ainda precisa de espaço para isolamento, saída do condutor, corpo do conector e raio de curvatura do cabo.

Quando um dispositivo precisa da mesma plataforma de tensão de três séries, mas não pode aceitar um layout de células paralelas mais amplo, uma bateria de íons de lítio 3S 3000mAh fornece um ponto de partida mecânico prático. O compartimento final ainda precisa ser verificado com a orientação real do conector, saída do condutor e raio de curvatura do cabo, em vez de apenas com as dimensões da bateria.

Ajuste elétrico e correspondência de carregador

A compatibilidade de carregamento deve seguir os limites elétricos testados: tensão de carga limitada de 12,6 V, corrente de carga padrão de 600 mA, corrente de carga contínua máxima de até 3 A, corrente de carga final de 60 mA e corte de descarga de 9,0 V. O carregador, o circuito de proteção e o comportamento de baixa tensão do dispositivo precisam funcionar como um sistema.

A correspondência de carga é igualmente importante. Em instrumentos portáteis e equipamentos de controle portáteis, uma bateria 3000mAh 18650 pode funcionar bem quando a carga normal e a demanda transitória curta permanecem dentro da janela de corrente validada. Motores, aquecedores ou correntes de partida mais altas podem exigir uma configuração de célula ou proteção diferente.

Tempo de execução, aplicação e compensação

A direção de aplicação mais clara é a eletrônica portátil compacta: dispositivos de monitoramento, instrumentos portáteis, terminais de controle portáteis e produtos similares onde a massa da bateria afeta a usabilidade. Uma bateria de íon de lítio de 11,1 V 3000 mAh é mais forte quando manter o dispositivo menor é mais importante do que estender o tempo de execução com um caminho de célula paralelo adicional.

O tempo de execução continua sendo a compensação. Com energia nominal de 33,3Wh, o pack armazena metade da energia da alternativa de 6000mAh, portanto o tempo de operação deve ser verificado em relação ao ciclo de trabalho, uso da tela, carga do sensor, módulos de comunicação e períodos de espera. Para compradores que avaliam uma bateria de íon-lítio de 11,1 V 3Ah, essa compensação ainda pode ser atraente quando um layout 3S1P menor ajuda a manter o gabinete compacto e deixa mais espaço interno para o resto do dispositivo.

Decisão Final de Integração

Se o dispositivo puder aceitar confortavelmente o pacote maior de 110,6 × 67,7 × 19,2 mm, a opção de maior capacidade poderá fornecer melhor margem de tempo de execução. Para a bateria de 11,1V 3000mAh, o tamanho e a massa mínimos continuam sendo os principais motivos para escolher a configuração testada de 69,6 × 55,2 × 19,2 mm.

Aplicação e Referência Física

Aplicabilidade de imagem

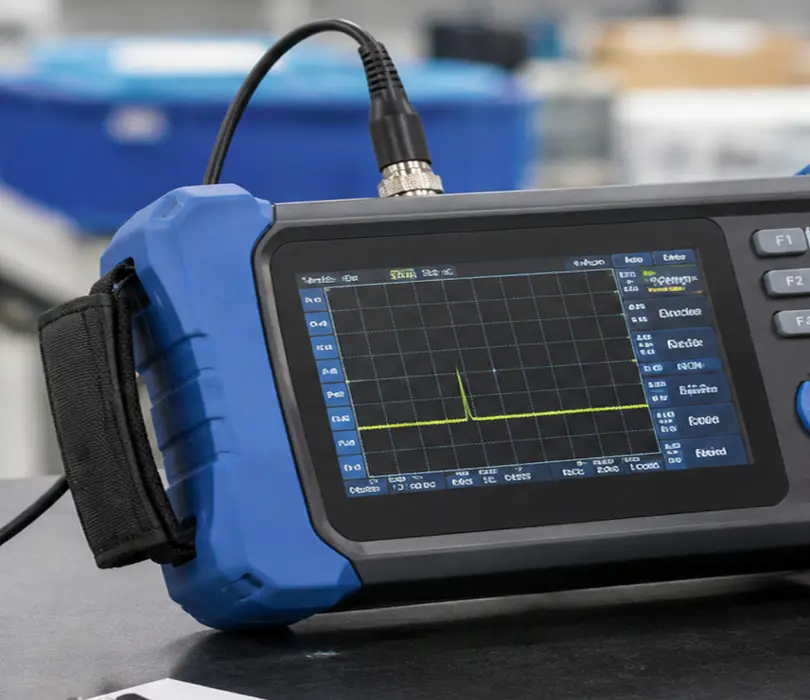

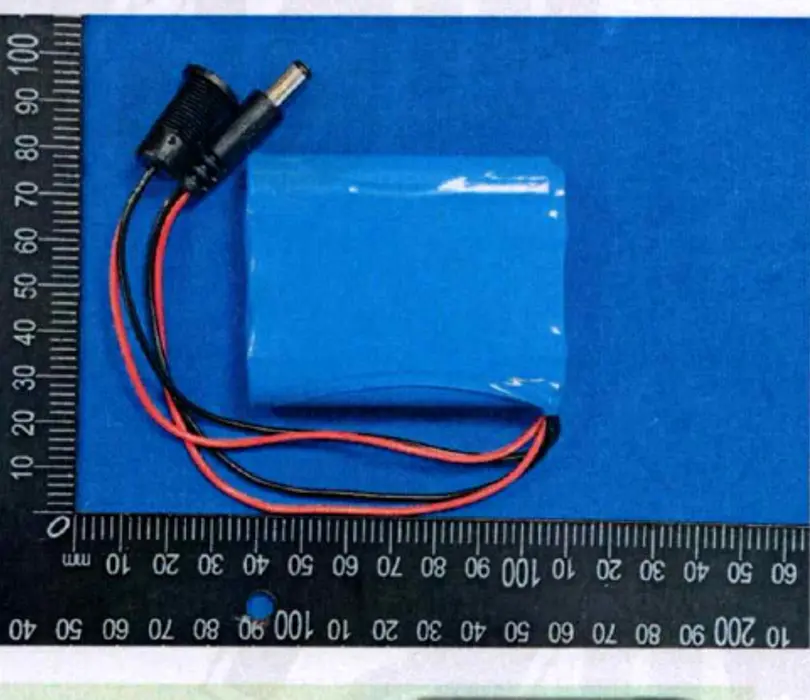

A imagem do aplicativo ilustra uma orientação de uso do pacote compacto 18650 para equipamentos portáteis. A imagem da amostra testada mostra o formato do pacote de referência, a disposição dos eletrodos e o conector usado nos arquivos de teste de suporte.

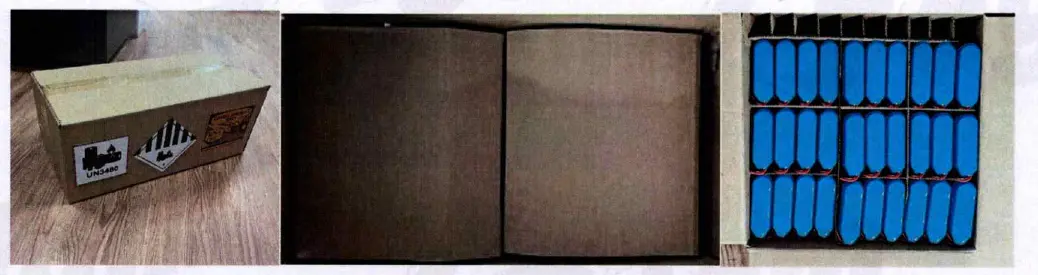

Referência de embalagem testada

Referência de embalagem testada para a configuração de transporte documentada.

Documentação de teste e transporte

O pacote de 33,3Wh testado é suportado pelos arquivos exatos de teste e transporte visualizados abaixo. Documentos completos podem ser fornecidos para revisão do projeto ou confirmação do pedido.

Aplicabilidade do documento: esses registros se aplicam à configuração testada e às condições documentadas de transporte/embalagem. A aplicabilidade deverá ser reconfirmada se a configuração da bateria ou da remessa for alterada.

Perguntas frequentes rápidas

Esta é uma bateria de 12V?

É um pacote de íons de lítio de três séries nominais de 11,1 V. A configuração testada lista uma tensão de carga limitada de 12,6 V e um corte de descarga de 9,0 V.

O que significa a classificação 3A?

A configuração testada lista 3000mA como corrente máxima de carga contínua e 3000mA como corrente máxima de descarga contínua. Nenhum valor de corrente de pico mais alto é reivindicado aqui.

O conector e o cabo podem ser alterados?

Para uma bateria personalizada, o tipo de conector, a polaridade, o comprimento do cabo e a direção de saída devem ser confirmados no dispositivo final.

Que documentação está disponível?

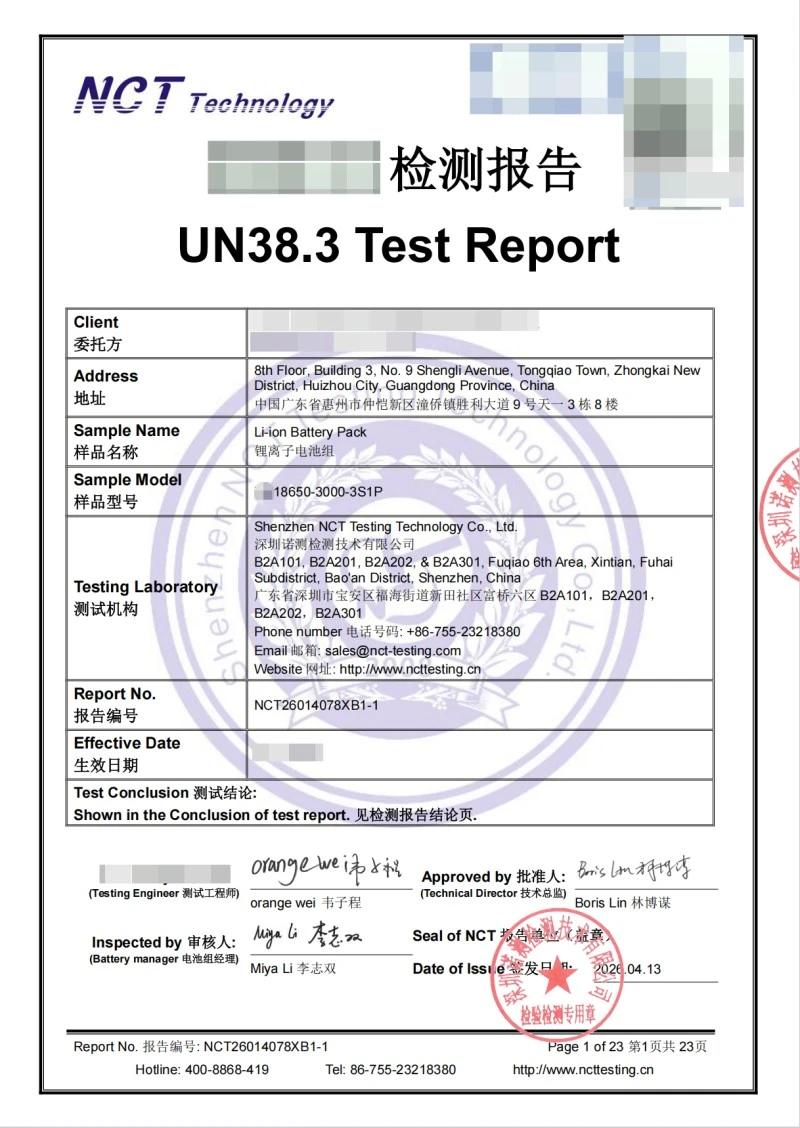

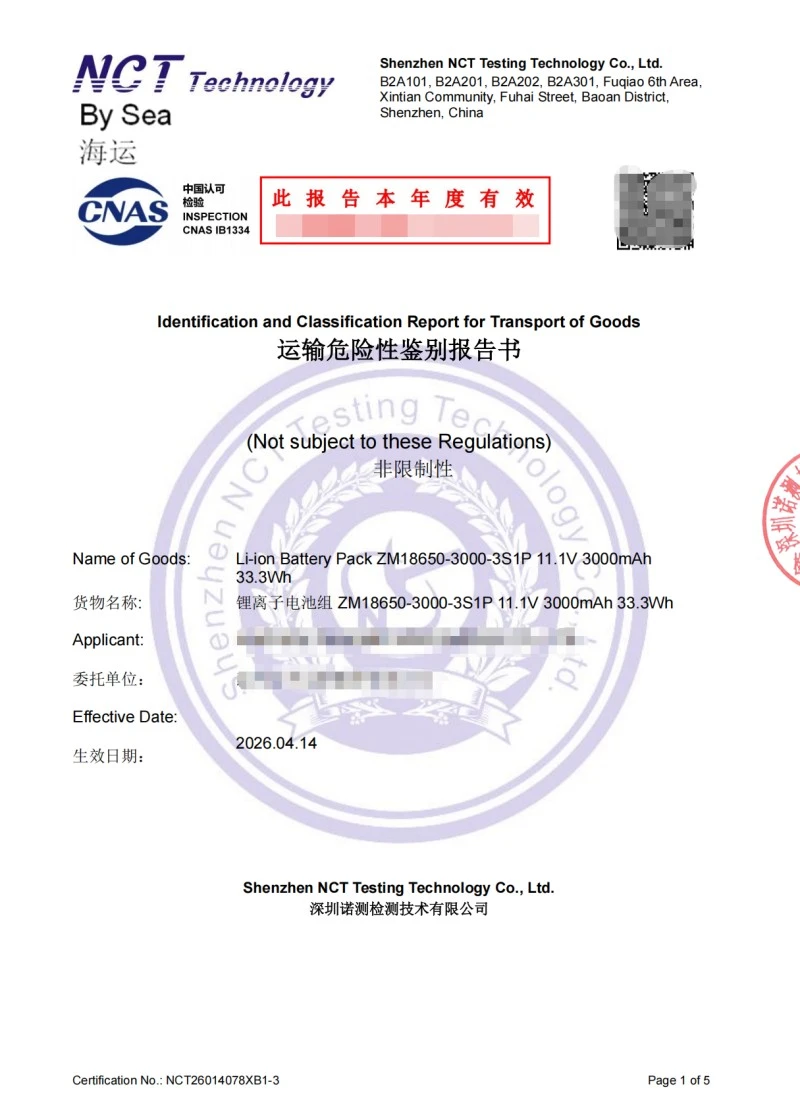

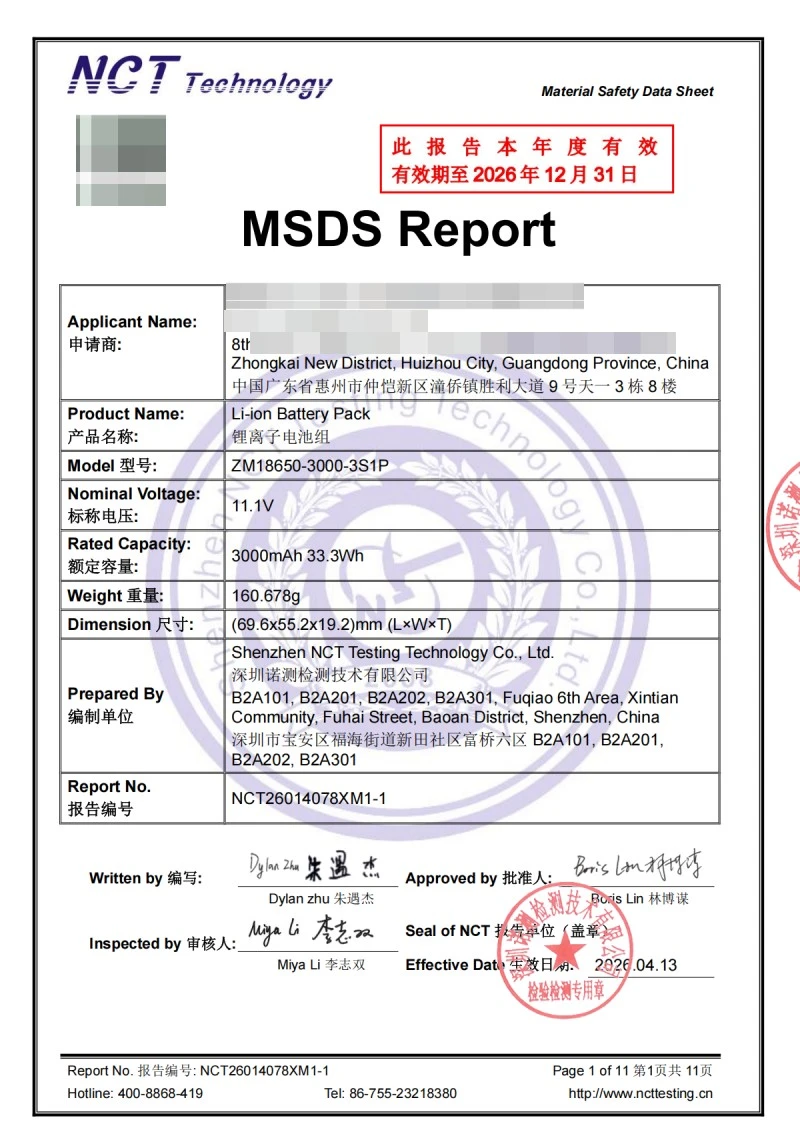

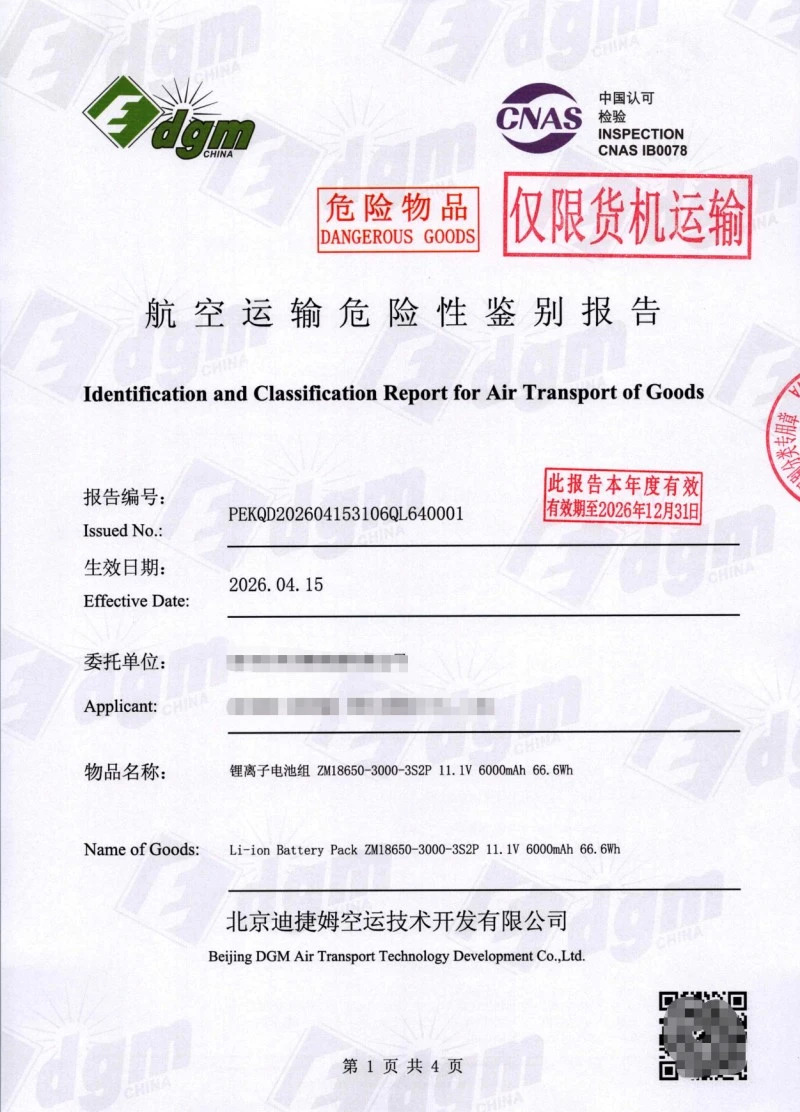

Os registros UN38.3, MSDS, transporte marítimo, transporte aéreo e testes de embalagem estão disponíveis para a configuração testada do pacote de bateria de 11,1V 3000mAh.

Quando a versão de 6000mAh é mais adequada?

Escolha a configuração 6000mAh 3S2P quando maior tempo de execução, energia de 66,6Wh e descarga contínua de até 6A são mais importantes do que o tamanho e a massa mínimos da bateria, e o dispositivo pode aceitar o pacote maior de 110,6 × 67,7 × 19,2 mm.

Informações para confirmar antes da integração final

· Dispositivo/aplicação e tensão operacional

· Corrente normal e corrente de inicialização/transitória

· Tempo de execução necessário

· Espaço disponível para bateria e limite de peso

· Saída do carregador e método de carregamento

· Foto/tipo do conector, polaridade e comprimento do cabo
