A bateria LiFePO4 de 12 V e 300 Ah oferece ao fornecedor de energia HSS uma plataforma nominal de grande reserva de 12,8 V para projetos que precisam de mais carga armazenada em uma arquitetura de classe de 12 V. A seleção deve confirmar a capacidade de recarga, o limite de descarga de 100 A listado na fonte, o dimensionamento do cabo e do fusível, o volume de montagem disponível, a elevação e a retenção, o comportamento de carregamento em baixa temperatura, a aprovação paralela e a configuração BMS aprovada antes da produção.
|
12V Classe de tensão |
12,8V Nominal |
300Ah Capacidade |
100A Descarga |
50A Cobrar |
|
Decisão SKU 300Ah Escolha esta capacidade quando o projeto precisar de uma reserva maior de 12V e puder acomodar o gabinete de 522 × 240 × 218 mm, massa de 30 kg e estratégia de recarga adequada. Não selecione a versão 300Ah simplesmente para obter mais corrente de saída; o valor de descarga fornecido permanece 100A. |
||||
Valores listados na fonte para a configuração de referência de 12V 300Ah fornecida
|
Parâmetro |
Valor de referência |
|
Classe de Mercado/Sistema |
12V |
|
Tensão Nominal |
12,8V |
|
Capacidade Nominal |
300Ah |
|
Faixa de tensão |
10V–14,6V |
|
Referência do ciclo de vida |
5.000 ciclos a 75% DOD |
|
Corrente de descarga listada na fonte |
100A |
|
Corrente de carga recomendada |
50A |
|
Método de resfriamento |
Auto-resfriamento |
|
Umidade relativa |
20%–95% UR |
|
Proteção de entrada |
IP67 |
|
Temperatura operacional |
-20°C a 55°C |
|
Dimensões (C × L × A) |
522 × 240 × 218 milímetros |
|
Peso |
30kg |
Ao avaliar uma bateria LiFePO4 de 12,8 V 300 Ah, a classificação de 300 Ah descreve a capacidade de carga armazenada, enquanto o valor de descarga de 100 A listado na fonte permanece o principal limite do caminho de energia. Um número Ah maior não deve ser interpretado como permissão para um inversor maior ou carga CC maior sem BMS e revisão de proteção.
|
O planejamento de recarga é mais importante à medida que o banco cresce Um banco de 300Ah contém mais carga para reabastecer do que os membros menores da família de 100Ah e 200Ah, enquanto a corrente de carga recomendada fornecida permanece 50A. A capacidade do carregador, a oportunidade de carregamento, o rendimento solar e a estratégia do alternador/CC-CC tornam-se, portanto, parte da decisão do projeto; nenhum tempo de recarga fixo deve ser prometido sem a janela SOC real e o perfil de carregamento. |
Este SKU atende a requisitos maiores de reserva de 12 V, onde a energia de recarga, o limite de corrente do lado da fonte e o tempo de recuperação se tornam decisões do projeto.
Sequência de Planejamento do Banco Central
Meta de reserva: Defina o objetivo de energia utilizável e autonomia antes de decidir se 300Ah deve substituir várias baterias legadas menores.
Caminho de recarga: Verifique o carregador/conversor de terra, o controlador solar e a capacidade do alternador/CC-CC para que o banco maior possa se recuperar dentro da janela operacional necessária.
Limite de saída: Confirme a demanda máxima de CC/inversor em relação ao valor de descarga de 100A listado na fonte e à configuração BMS aprovada.
Arquitetura do banco: analise se um pacote maior simplifica o layout legado e confirme quaisquer regras de série/paralelo aprovadas antes da produção.

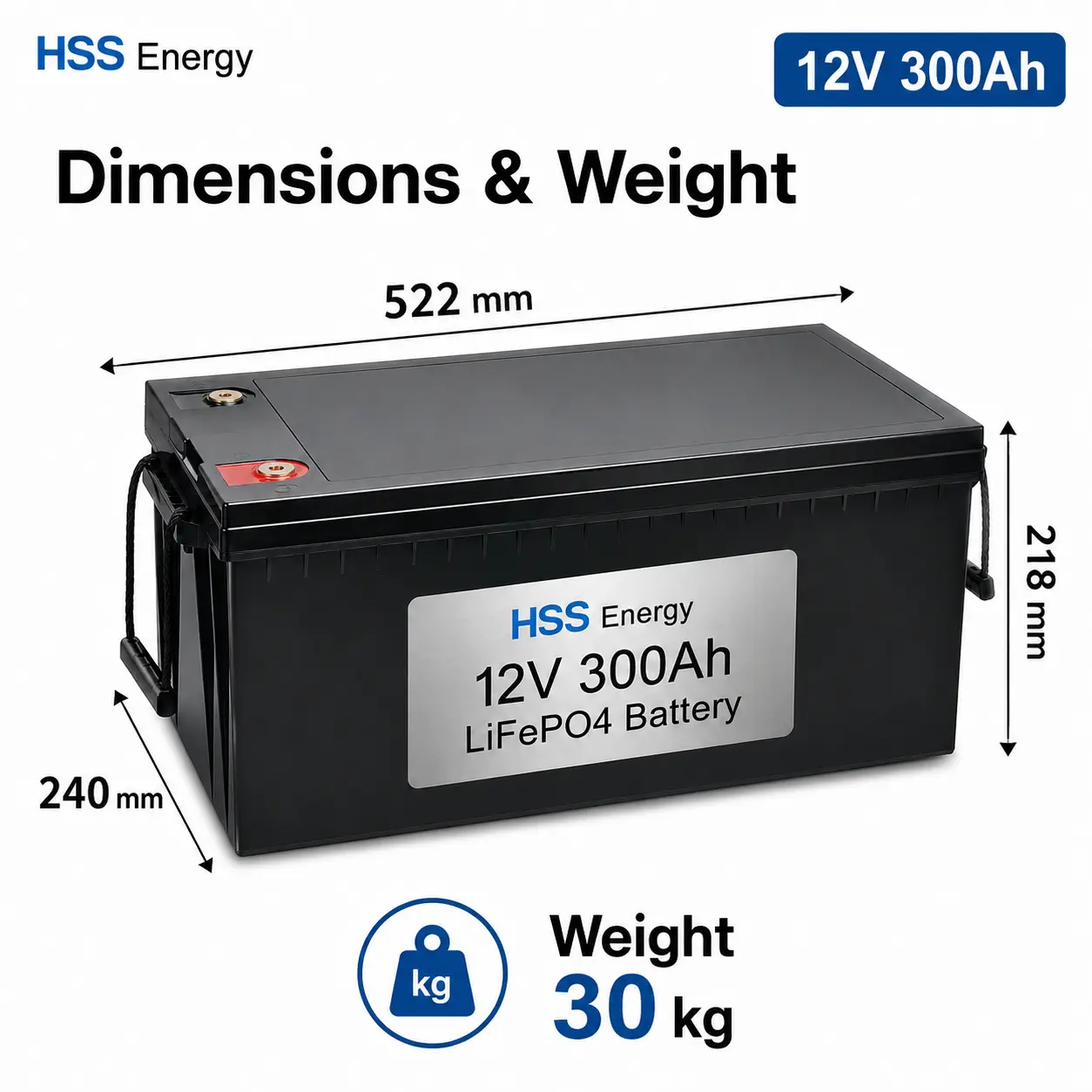

Manuseio físico: Utilize 522 x 240 x 218 mm e 30 kg para montagem, retenção, acesso para manutenção e planejamento de manuseio seguro.
Uma bateria de fosfato de ferro-lítio de 12 V e 300 Ah nesta classe de tamanho deve ser avaliada como um projeto de banco de reserva, em vez de uma simples troca química. A razão mais forte para considerar o SKU de 300Ah é a carga armazenada em uma arquitetura de 12V; a desvantagem é que a produção permanece governada pelo valor de descarga de 100A listado na fonte, enquanto o tempo de recarga e o manuseio de 30 kg tornam-se fatores de projeto mais importantes.
|
Fator de decisão |
Banco de chumbo-ácido legado |
Consideração do projeto 300Ah LiFePO4 |
|
Manutenção |
As unidades inundadas podem necessitar de rega; todos os bancos precisam de inspeção de cabos e terminais. |
Nenhuma rega é necessária; cabo, fusível, montagem e inspeção do terminal ainda permanecem. |
|
Contagem bancária |
Uma reserva maior pode ser alcançada com múltiplas baterias em paralelo. |
Uma capacidade maior de pacote único pode simplificar a contagem bancária quando as regras elétricas e de BMS permitirem. |
|
Capacidade de saída |
Depende do tipo de bateria, contagem, estado de saúde e fiação. |
Não infira mais do que o limite de descarga de 100A listado na fonte a partir da capacidade de 300Ah. |
|
Carregando |
O sistema existente é projetado em torno da química legada. |
A tensão/perfil compatível com LiFePO4 e a estratégia de carregamento em clima frio devem ser confirmadas. |
Função principal do produto: maior capacidade de reserva de 12 V para aplicações onde a disponibilidade de energia é importante, mas o limite de descarga de 100 A ainda rege o dimensionamento da carga.
|
Função de carregamento solar Para um projeto de armazenamento de energia solar, uma bateria LFP de 12V 300Ah deve ser dimensionada a partir da demanda diária de Wh, margem de reserva, configurações de MPPT, rendimento solar esperado e janela SOC permitida. A classificação de 300Ah não deve ser traduzida diretamente num número garantido de dias autónomos. |
|
Função remota/cabine Para uma conversão fora da rede de um banco legado, um conjunto de baterias de lítio de 12 V 300 Ah deve ser avaliado como parte do projeto de substituição de chumbo-ácido, incluindo demanda CC do inversor, condições de carregamento em baixa temperatura, disponibilidade de gerador ou carregamento solar, design de cabo/fusível e acesso ao serviço. A massa da embalagem de 30 kg também deve ser incluída no planejamento de montagem e manuseio. |
|
Função de espera/resiliência Para energia de reserva em ambientes de instalação exigentes, uma configuração de bateria de lítio de 12 V 300 Ah deve ser verificada em relação ao comportamento de espera do carregador, equipamento de inversor/transferência, prioridade de carga, corrente de reinicialização e limite de descarga de 100 A listado na fonte. O tempo de execução depende do perfil de carga real e do SOC utilizável, e não apenas do Ah. |
A semântica de aplicação secundária pode incluir energia para trailers/campers, cargas auxiliares marítimas, gabinetes de telecomunicações e equipamentos utilitários quando o ajuste elétrico e mecânico completo for confirmado.
Use o desenho mecânico aprovado e a configuração do projeto – e não apenas uma imagem genérica de família – para lançar a versão de produção.

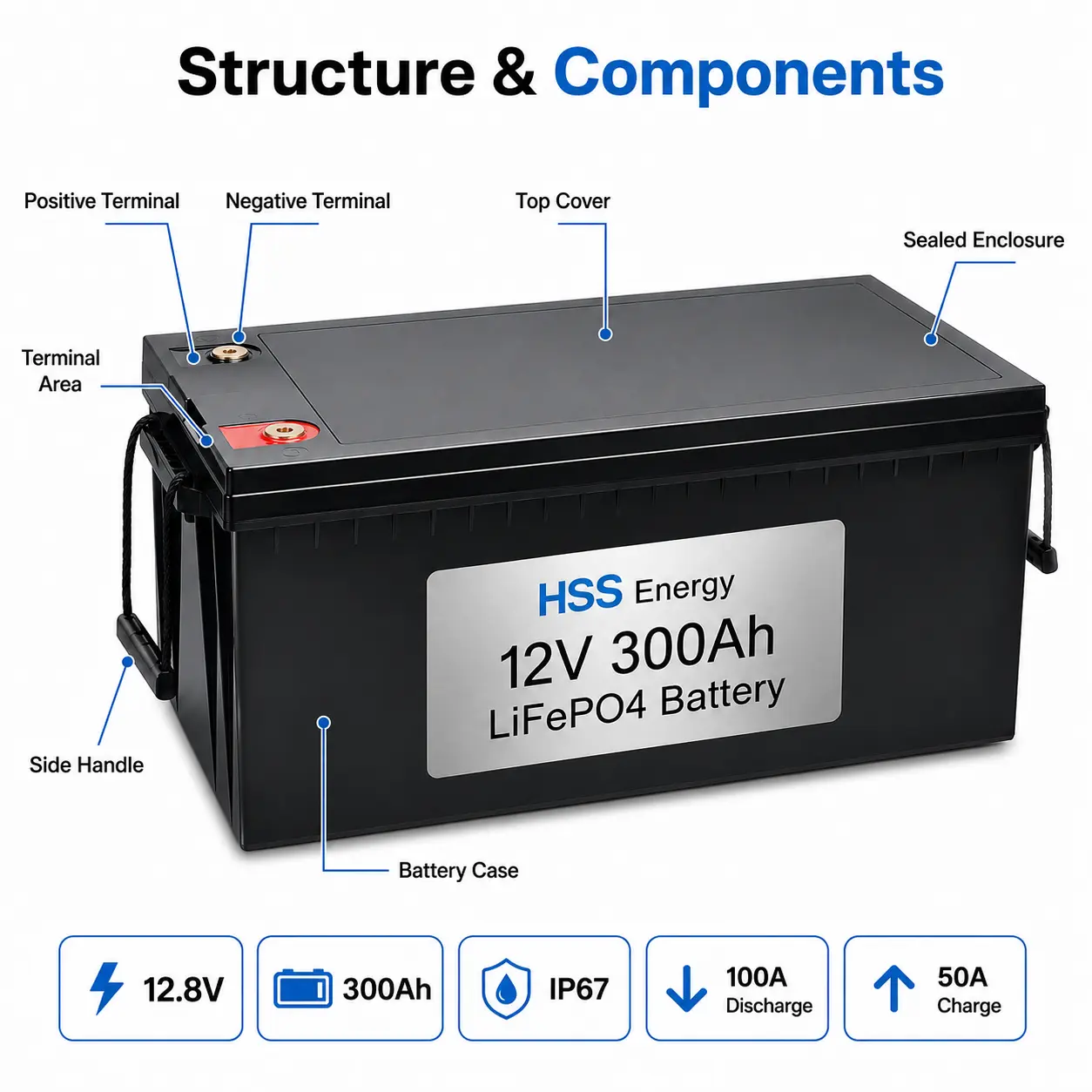

• Terminais e acesso aos cabos: Confirme a polaridade, o hardware dos terminais, os terminais dos cabos, os requisitos de torque, o isolamento, o raio de curvatura do cabo e o acesso para manutenção.
• Invólucro e retenção: Use 522 × 240 × 218 mm e 30 kg como linha de base para avaliação de ajuste; o desenho final aprovado rege a liberação da produção.
• Limites do BMS: Os limites de proteção, limites de corrente e quaisquer funções de comunicação devem seguir a configuração aprovada do BMS.
• Opção para clima frio: O aquecimento pode ser analisado como uma opção de projeto quando o carregamento abaixo da faixa de temperatura permitida da bateria for uma preocupação.
• Opção Bluetooth: A funcionalidade de monitoramento deve ser tratada como dependente da configuração e não automaticamente padrão em todos os pedidos.
• Escopo OEM/ODM: detalhes da caixa, tipo de terminal, etiqueta, embalagem e funções selecionadas podem ser revisados em relação ao MOQ, viabilidade de engenharia e requisitos de conformidade.
|
Regra de configuração do projeto Não infira suporte ilimitado para série/paralelo, um limite de corrente diferente ou um pacote específico de Bluetooth/aquecimento a partir de imagens familiares. A configuração solicitada deverá ser liberada somente após a confirmação do BMS, carregador, terminais, invólucro, etiqueta e escopo do teste/documento. |

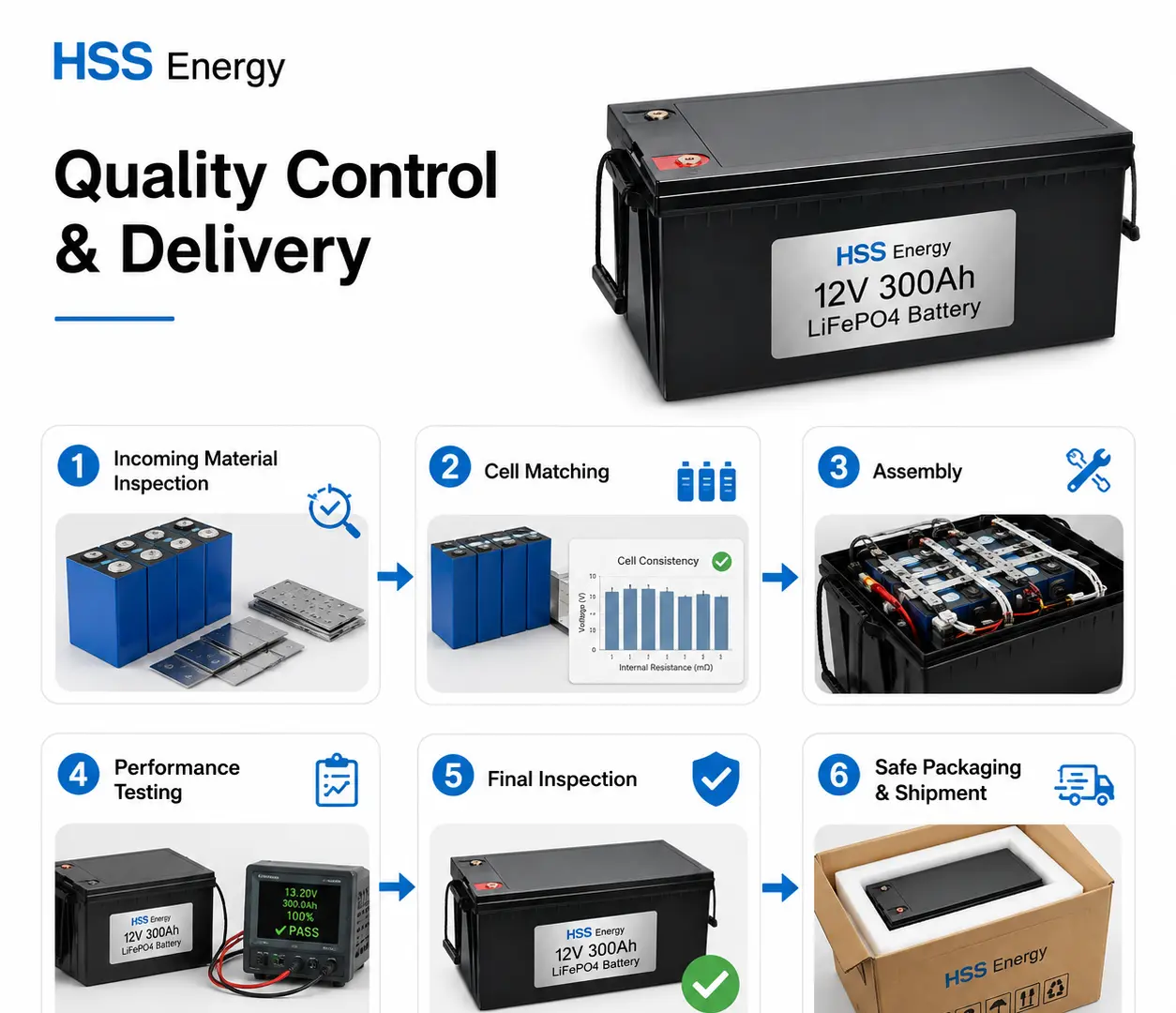

Os recursos visuais do processo de fabricação apoiam a revisão da capacidade do fornecedor; eles não provam automaticamente que todos os testes listados se aplicam a todas as configurações solicitadas.
12V é a classe de mercado/sistema. A configuração de referência LiFePO4 fornecida é de 12,8 V nominal, consistente com uma arquitetura de células de 3,2 V de quatro séries.
Não. A fonte fornecida lista corrente de descarga de 100A. A capacidade e a corrente de saída são limites de projeto separados.
Potencialmente, mas compare a tensão total do banco, capacidade, carga máxima, comportamento do carregador, cabo/fusível, volume do compartimento, layout do terminal e permissão de série/paralelo BMS antes da aprovação.
Somente após verificar a tensão de carga e os modos de operação. As funções de equalização ou dessulfatação não devem ser consideradas compatíveis com LiFePO4.
É uma condição de referência listada na fonte. A vida útil real depende da temperatura, corrente, janela SOC, perfil de carga e condições operacionais.
Envie a etiqueta/modelo da bateria herdada, química, contagem da bateria, dimensões do compartimento, orientação do terminal, carregador/conversor, inversor ou carga CC máxima, detalhes de carregamento solar/alternador, temperatura operacional, quantidade e requisitos de opção.
