Bloco da bateria de 12V 10Ah LiFePO4

Para o fornecimento do projeto, o pacote de bateria LiFePO4 de 12V 10Ah da China do fabricante HSS Energy deve ser correspondido primeiro pela carga elétrica, e não apenas pela etiqueta de 12V. A folha de referência fornece descarga contínua máxima de 20A, valor de corrente de pico de 30A, carga recomendada de 14,4V e corrente de carga máxima de 10A. Os compradores devem confirmar a corrente constante, a demanda de pico, o comportamento do carregador, o espaço de instalação, a disposição do terminal e as necessidades de comunicação antes de aprovar a amostra de produção.

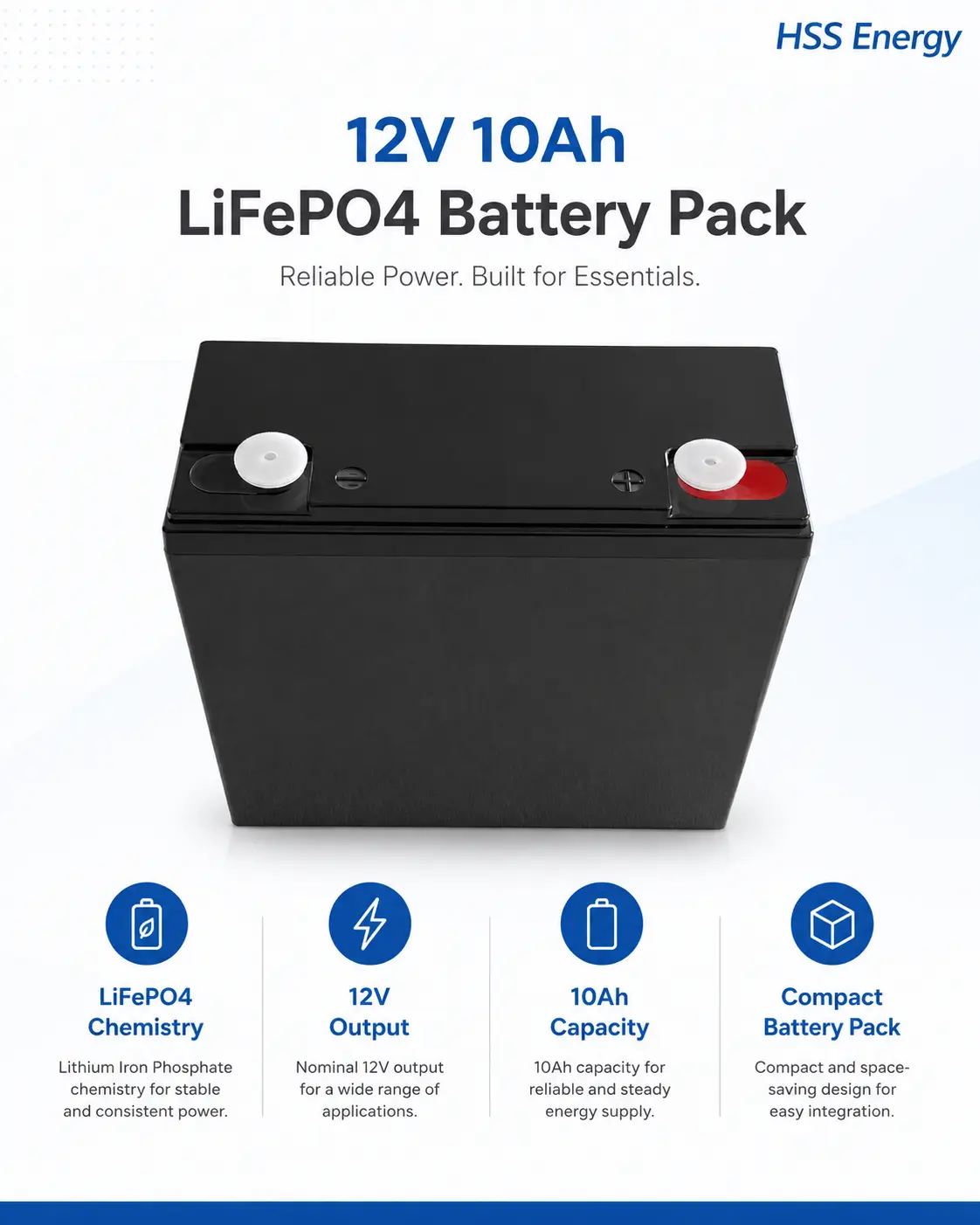

Gráfico do produto HSS Energy fornecido. A forma do produto e o posicionamento de 10Ah LiFePO4 são mostrados; especificações detalhadas de produção são controladas pela ficha técnica.

Especificações principais

Nota de especificação: a duração da corrente de pico de 30A, protocolos de comunicação, modelo/polaridade exatos do terminal, limites de proteção BMS, classificação IP e conjunto de certificação não são fornecidos. Mantenha-os específicos do projeto até serem confirmados.

1. Uma escala definida de 10Ah para sistemas menores de 12V

Uma plataforma de 10Ah é útil quando o sistema precisa de mais do que um conjunto de células auxiliares muito pequeno, mas não justifica o tamanho ou a energia armazenada de uma bateria maior. Para compradores que comparam uma bateria de lítio de 12V 10Ah, a configuração de referência fornece 128Wh de energia nominal em uma plataforma elétrica de 12,8V. O tempo de execução ainda precisa ser calculado a partir da carga real e do ciclo de trabalho, e não apenas do valor Ah.

· Use o valor de energia nominal de 128Wh para triagem antecipada do tempo de execução e, em seguida, confirme a corrente de carga real e o ciclo de trabalho.

· Verifique o envelope de referência de 98 × 98 × 152 mm em relação ao compartimento da bateria do equipamento antes da amostragem.

· Mantenha os detalhes do gabinete e do terminal vinculados à amostra aprovada e ao desenho de produção.

2. A capacidade atual vem antes dos rótulos dos aplicativos

A ficha elétrica fornecida lista descarga contínua máxima de 20A e uma referência de corrente de pico de 30A. Isso dá à bateria LiFePO4 de 12,8 V 10 Ah um envelope de carga claro para equipamentos pequenos, mas a duração permitida do pico de 30 A não é fornecida. Cargas com surto de partida, motores ou comportamento do inversor devem, portanto, ser revisados ​​a partir do perfil de corrente real antes da aprovação.

· Corrente constante separada, corrente contínua máxima e corrente de inicialização ou surto durante a revisão de engenharia.

· Se o projeto precisar de mais do que a saída contínua de referência de 20A, reavalie as células, BMS, fiação e terminais como um sistema.

· Não trate o valor de pico de 30A como uma classificação contínua nem atribua uma duração de pico que não esteja na fonte.

3. Arquitetura 26700 4S2P e ajuste mecânico

O arranjo de células confirmado é 4S2P usando 26700 células LiFePO4 de 5000mAh, que estabelece a configuração nominal de 12,8V e nominal de 10Ah. Para uma bateria LiFePO4 recarregável de 12,8 V 10 Ah, o ajuste externo é tão importante quanto o layout interno em série paralelo porque a bateria deve assentar corretamente no equipamento e conectar-se sem forçar a geometria do terminal. A folha fornecida fornece uma caixa de plástico e dimensões máximas de 98 × 98 × 152 mm para esta referência.

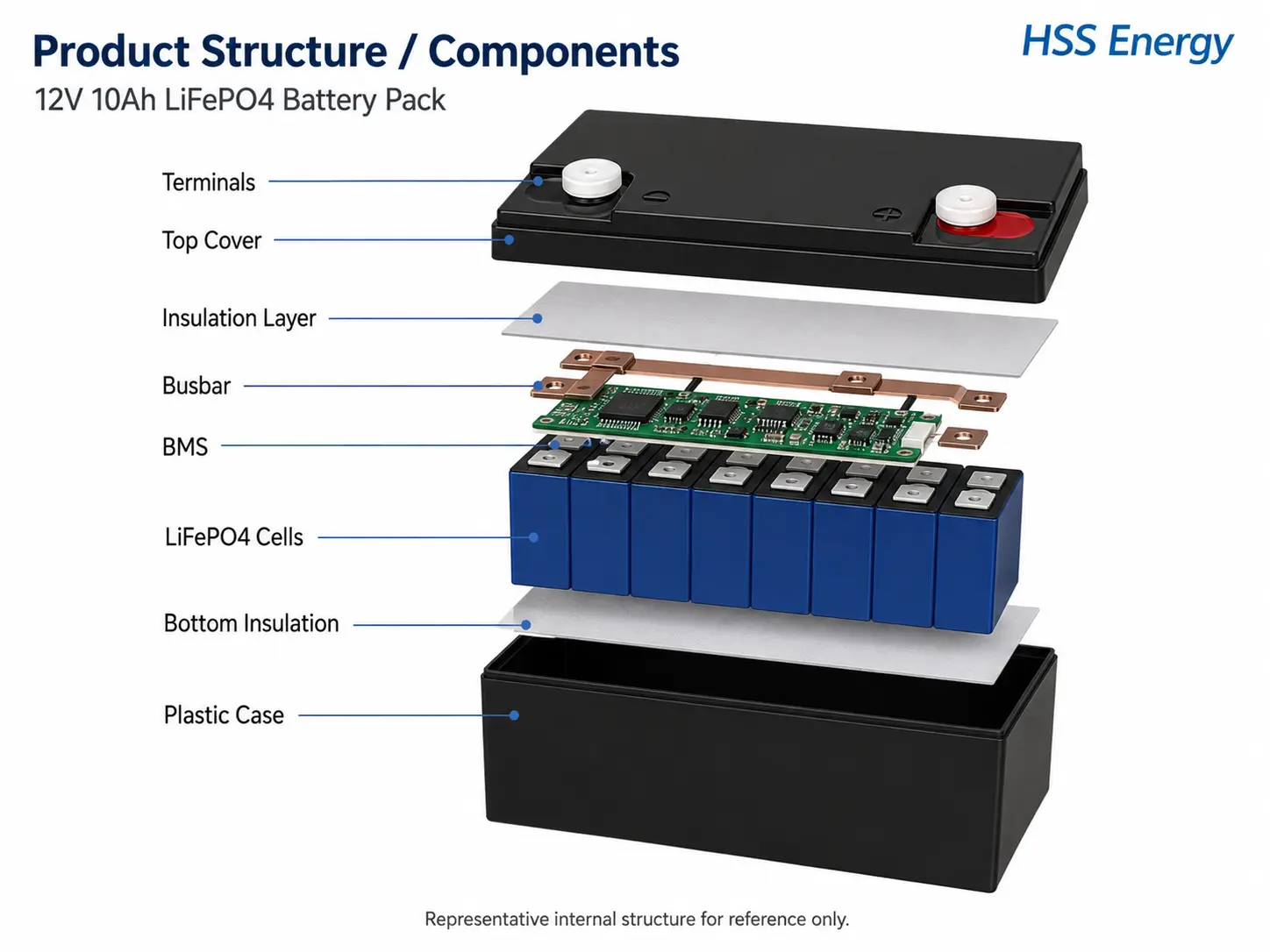

Ilustração da estrutura/componentes do produto fornecido. É explicitamente rotulada como uma estrutura interna representativa apenas para referência; use-o para explicar as funções dos componentes, não como um corte transversal exato da produção.

4. Caminhos de aplicação para pequenas cargas de 12 V

Uma bateria LFP de 12 V 10 Ah é melhor avaliada pela carga conectada, tempo de execução necessário, carregador ou controlador e ambiente de instalação. A referência de descarga contínua de 20A deixa espaço útil para muitos dispositivos de 12V de corrente baixa a moderada, enquanto projetos com maior demanda de inicialização precisam de verificação de surto separada. A seguir estão caminhos de avaliação práticos, em vez de reivindicações gerais de compatibilidade.

Energia de reserva: calcule o tempo de espera ou descarga necessário a partir da carga CC real. Verifique como o equipamento e o carregador se comportam próximo à faixa de corte da bateria.

Segurança e monitoramento: Adequado para avaliação em câmeras, alarmes, controle de acesso ou equipamentos de monitoramento quando a corrente contínua, o espaço do gabinete e o layout do terminal forem adequados.

Iluminação de Emergência: Revise o carregamento normal em espera, a duração da descarga e o comportamento de baixa tensão antes de substituir uma bateria do tipo SLA existente.

Energia solar pequena: Combine o controlador com o perfil de carregamento LiFePO4. A folha fornecida recomenda carregamento de 14,4 V e lista um limite de corte de 14,6 V.

Equipamento Portátil 12V: Confirme a corrente constante e de pico, a proteção do conector e o compartimento físico da bateria antes de utilizar a configuração 10Ah em equipamentos de campo.

Termos Básicos do Aplicativo: Energia de Backup; Segurança e Monitoramento; Iluminação de Emergência; Pequena Energia Solar; Equipamento portátil de 12V. Estes são termos de aplicação, não palavras-chave relacionadas a SEO planejadas.

5. A substituição do chumbo-ácido começa com a correspondência do carregador e da carga

Uma bateria de fosfato de ferro-lítio de 12V 10Ah pode ser avaliada quando um comprador deseja substituir uma pequena unidade de chumbo-ácido, mas uma correspondência de tensão nominal é apenas a primeira verificação. A folha fornecida usa uma meta de carga de 14,4 V CC/CV, lista ≤14,6 V como corte de carga e especifica 10 A como a corrente de carga máxima. Para projetos de substituição repetíveis, o carregador existente, o compartimento, as posições dos terminais, o comportamento de baixa tensão e a corrente de carga devem ser comparados antes da amostragem.

· A carga padrão na folha fornecida é 0,2C: para 10Ah, isso corresponde a 2A antes do estágio CV de 14,4V.

· O tempo de carga padrão declarado é de aproximadamente 6 horas com o método fornecido.

· A referência de descarga utiliza 10,4 V como corte recomendado; não presuma que o sistema legado de chumbo-ácido usa o mesmo limite.

· Congelar a posição do terminal, a polaridade e as dimensões externas na amostra aprovada antes que um programa de substituição passe para a produção em volume.

Referência de ciclo de vida

A fonte indica ≥1000 ciclos com capacidade restante da célula acima de 80% da capacidade inicial. Como as condições completas do ciclo de teste não são fornecidas, publique-as como uma referência qualificada e não como uma garantia incondicional de vida útil.

6. Controle de interface OEM e qualidade de pedido repetido

Assim que o ajuste elétrico for confirmado, a HSS Energy poderá usar os requisitos do projeto para revisar o invólucro, terminal ou conector, etiqueta, embalagem e comunicação opcional. RS485, CAN e Bluetooth estão listados como opções opcionais na ficha técnica fornecida, mas os detalhes do protocolo e as definições do conector ainda precisam ser congelados para a versão solicitada. O objetivo é transformar a amostra em uma especificação controlada que possa ser repetida em pedidos posteriores.

Gráfico de personalização OEM / ODM fornecido. Tratar tensão, capacidade, etiqueta, terminal, invólucro e embalagem como opções de projeto passíveis de revisão; a especificação exata de produção de 12V 10Ah permanece controlada pelo arquivo de projeto aprovado.

Processo de Qualidade e Entrega

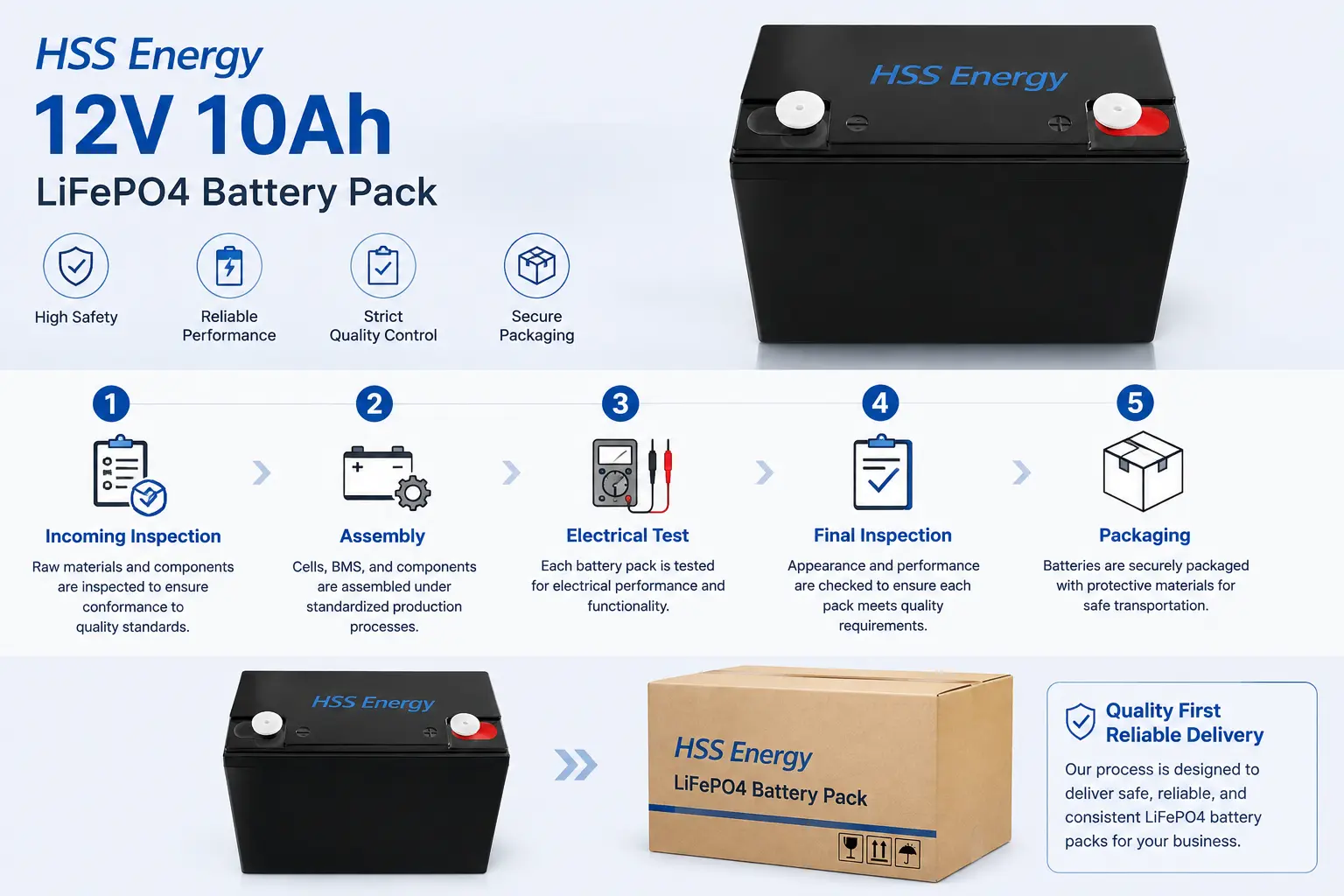

Ilustração do processo de qualidade de energia HSS fornecida: Inspeção de entrada → Montagem → Teste elétrico → Inspeção final → Embalagem. Verifique os detalhes internos do SOP antes de publicá-lo como um fluxo de trabalho exato de fábrica.

O que confirmar antes de solicitar um orçamento

· Modelo de aplicação e equipamento

· Corrente operacional normal, corrente contínua máxima e corrente de inicialização ou pico

· Saída de carregador ou controlador existente e perfil de carregamento

· Espaço disponível para bateria e orientação preferencial do gabinete

· Tipo de terminal ou conector, polaridade, requisitos de cabo e direção de saída

· Requisitos de comunicação RS485, CAN ou Bluetooth, se necessário

· Quantidade da amostra, volume previsto, país de destino e documentos de conformidade exigidos

Perguntas frequentes

A tensão nominal é 12V ou 12,8V?

O nome comercial do produto usa a classe de sistema comum de 12V. A ficha técnica fornecida lista 12,8 V como tensão nominal da bateria.

Quais são a capacidade confirmada e a disposição das células?

A capacidade nominal é 10Ah, a capacidade nominal mínima é 9,5Ah e a folha fornecida especifica 26700 células LiFePO4 de 5000mAh em 4S2P.

Que corrente a bateria pode fornecer?

A folha fornecida lista descarga contínua máxima de 20A e uma referência de corrente de pico de 30A. A duração permitida do pico de 30A não é fornecida.

Qual método de carregamento está listado?

O método de carga padrão é de 0,2C CC a 14,4V, seguido por 14,4V CV até que a corrente caia para ≤0,05C. A folha lista a corrente de carga máxima de 10A e aproximadamente 6 horas para o método de carga padrão declarado.

Ele pode substituir uma bateria de chumbo-ácido de 12V diretamente?

Não automaticamente. O perfil do carregador, o comportamento de baixa tensão, a demanda de corrente, as dimensões, a disposição dos terminais e a polaridade devem ser verificados antes da substituição.

A comunicação pode ser adicionada?

RS485, CAN e Bluetooth estão listados como opcionais. O protocolo, conector e definição de dados necessários precisam ser confirmados para a versão solicitada.

Que informações são necessárias para uma amostra?

Forneça o modelo do equipamento, corrente de carga, corrente de pico, dados do carregador, espaço disponível, desenho do terminal ou conector, necessidades de comunicação e quantidade esperada.

Solicite uma cotação de projeto

Para a bateria 12V 10Ah LiFePO4, envie à HSS Energy seu perfil de carga, dados do carregador ou controlador, dimensões do espaço da bateria, requisitos de terminal ou conector, necessidades de comunicação, mercado-alvo e quantidade esperada. Podemos revisar se a configuração de referência 12,8V 10Ah, 4S2P e 20A se ajusta ao sistema ou se o projeto elétrico e mecânico deve ser ajustado antes da amostragem.
